Gomiti da 90° in acciaio inossidabile ad alta resistenza per tubazioni industriali

Panoramica

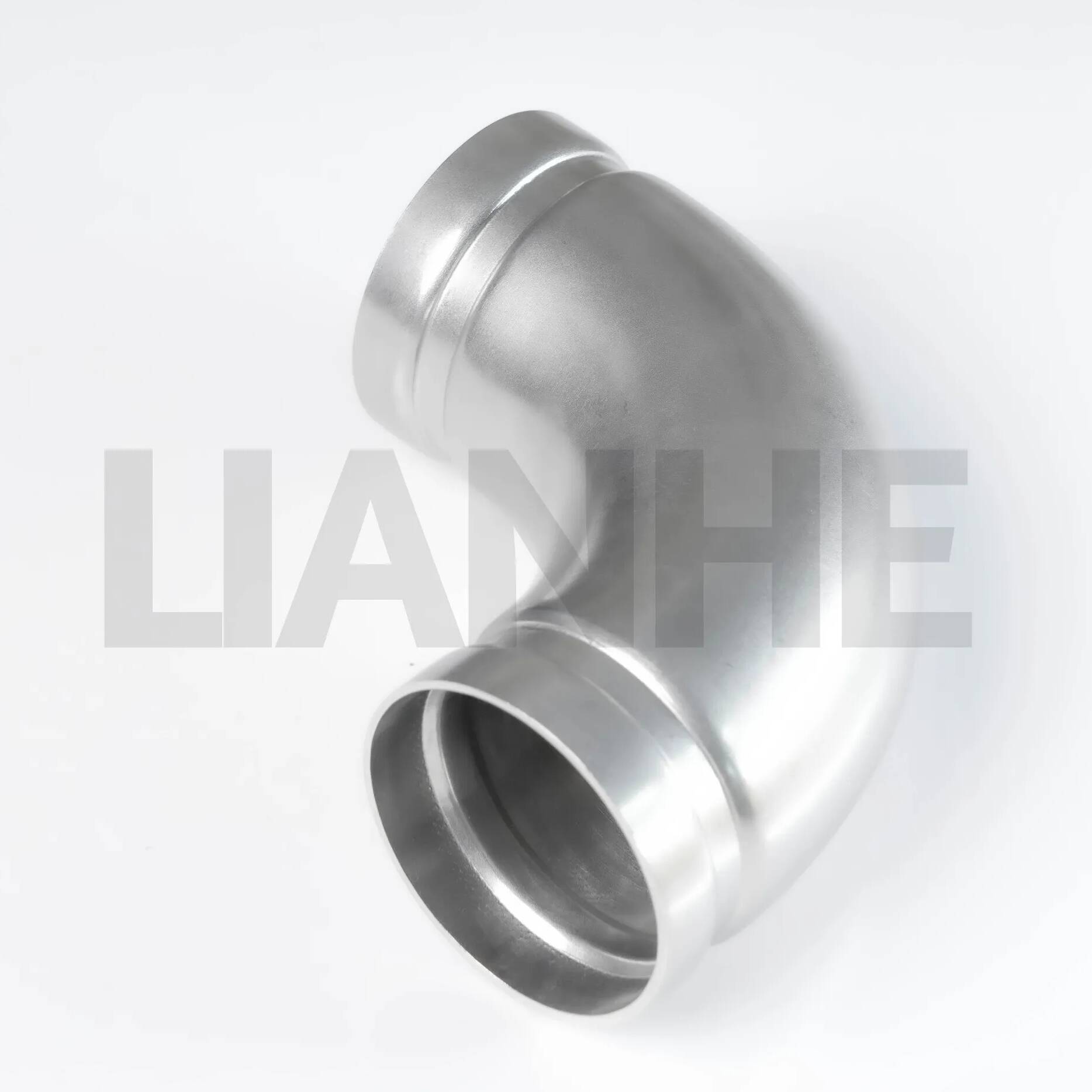

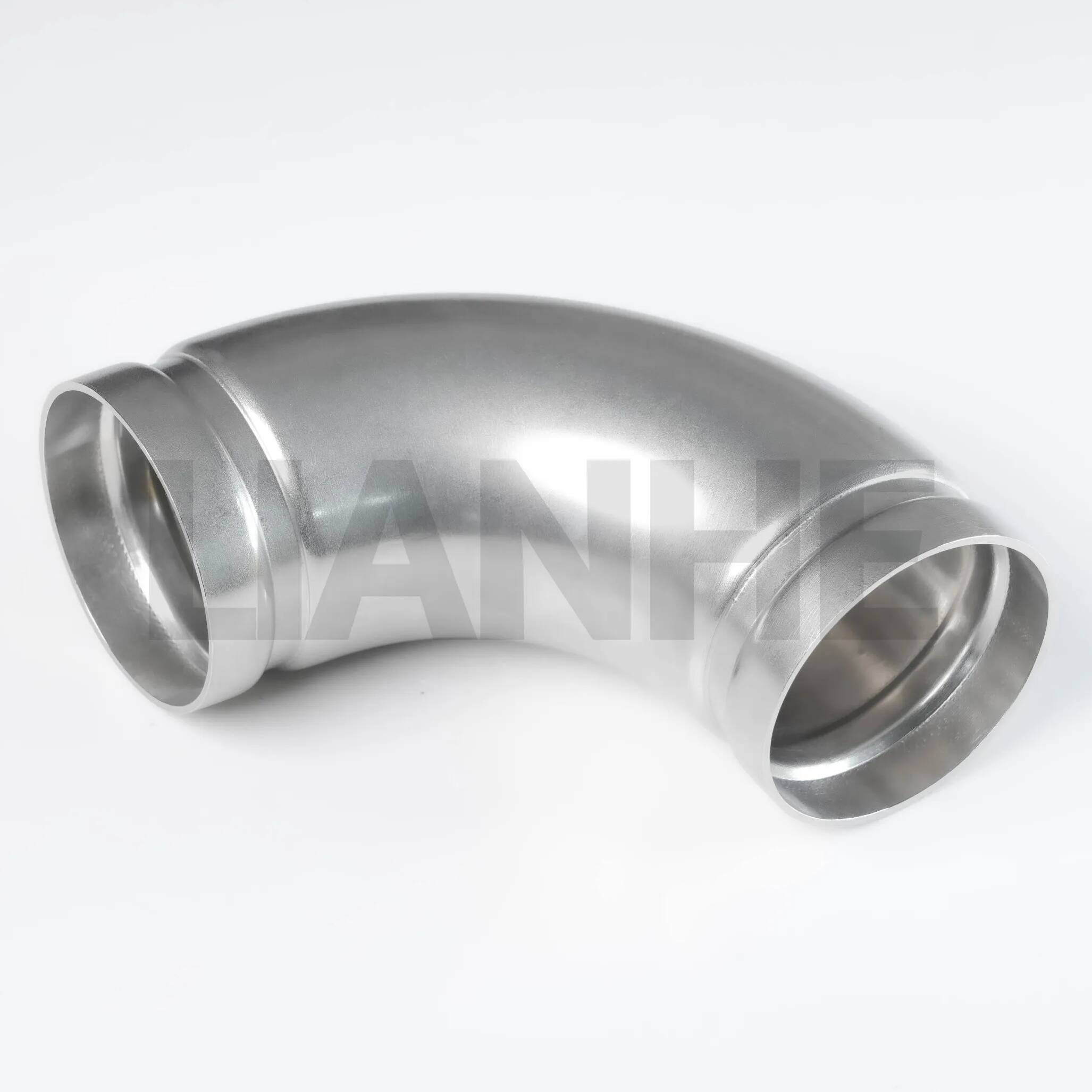

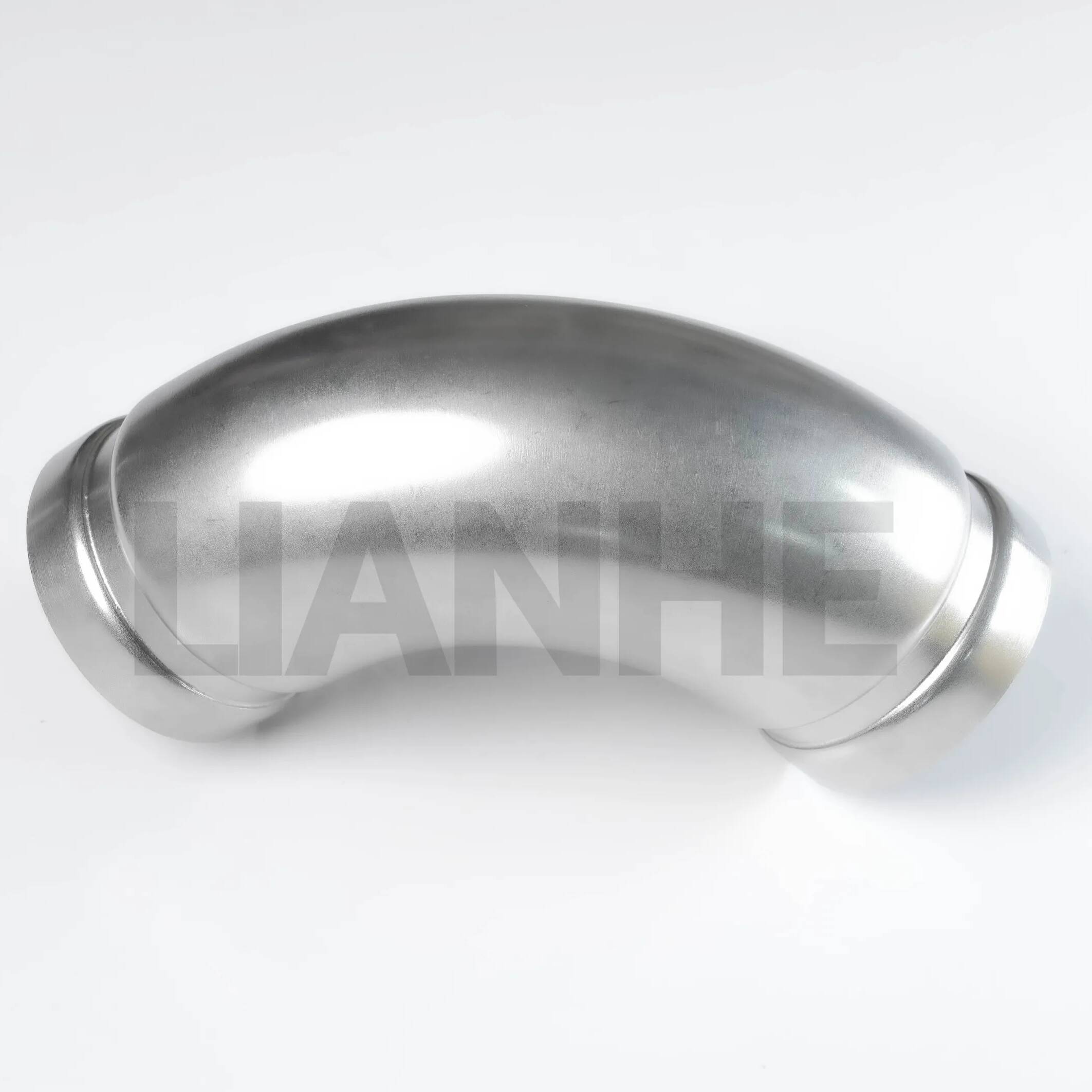

I gomiti con scanalatura da 90° in acciaio inossidabile ad alta resistenza sono raccordi per tubi di alta qualità progettati per cambiare direzione nei sistemi di tubazioni scanalate mantenendo l'integrità strutturale e l'efficienza del flusso. Realizzati in acciaio inossidabile 304 o 316 senza saldature, questi gomiti sono dotati di scanalature conformi AWWA C606 e un raggio di 1,5 D per un flusso laminare regolare, che li rendono ideali per applicazioni pesanti che richiedono resistenza alle vibrazioni e durata alla corrosione.

Caratteristiche

Robusta costruzione senza cuciture:

Prodotto in acciaio inossidabile estruso o forgiato (304 per uso generale, 316 per ambienti difficili), con spessore della parete conforme alla tabella 40/80 e carico di snervamento ≥250 MPa.

Dimensioni della scanalatura (larghezza: 12,7 mm, profondità: 2,4 mm) lavorate con precisione secondo gli standard AWWA C606 per un innesto coerente del giunto.

Design ottimizzato per il flusso:

Il raggio della linea centrale 1,5D riduce la perdita di pressione del 30% rispetto ai gomiti a raggio corto, con un foro interno lucidato (Ra ≤1,6μm) che riduce al minimo la turbolenza e l'accumulo di calcare.

L'angolo di 90° fornisce un cambio di direzione ottimale distribuendo allo stesso tempo lo stress in modo uniforme, adatto per sistemi ad alto flusso (fino a 1.000 GPM per gomiti da 12").

Flessibilità di installazione:

Si collega a tubi scanalati utilizzando giunti meccanici (senza saldatura/filettatura), consentendo un'installazione rapida in pochi minuti con strumenti di base, riducendo i costi di manodopera del 40%.

Disponibili nelle misure da 2" a 48" NPS, con diametri e spessori di parete personalizzati per progetti speciali.

Resistenza ambientale:

La variante in acciaio inossidabile 316 resiste alla vaiolatura indotta da cloruro (fondamentale nelle applicazioni marine e in acqua salata), con una superficie passivata protettiva che prolunga la durata del 20%.

Intervallo di temperatura: da -250°C a 800°C (con guarnizioni adeguate), adatto per liquidi criogenici e linee di vapore ad alta temperatura.

Applicazione

Perfetto per sistemi di tubazioni ad alta richiesta:

Protezione antincendio: Gomiti conformi alla norma NFPA 20 nei sistemi sprinkler, che garantiscono un flusso affidabile negli edifici commerciali e negli impianti industriali.

Lavorazione di petrolio e gas: Deviazione del flusso nelle condotte delle raffinerie e nelle piattaforme offshore, con 316 gomiti conformi a NACE MR0175 per ambienti con gas acido.

Generazione di energia: Linee del vapore e della condensa negli impianti termici, resistenti a rapidi sbalzi di temperatura e cicli ad alta pressione (fino a 200 bar).

Trattamento delle acque: Sistemi di scarico delle acque reflue e linee di dosaggio di prodotti chimici, con gomiti 304 conformi NSF 61 per applicazioni con acqua non corrosiva.

Domande frequenti

D: Questi gomiti possono essere utilizzati in installazioni sotterranee?

UN:Sì, ma utilizzare un involucro in polietilene o una pellicola anticorrosione per una protezione aggiuntiva in terreni corrosivi.

D: Qual è la pressione di esercizio massima per i gomiti schedula 80?

UN:Fino a 300 PSI per acciaio inossidabile 304 e 350 PSI per acciaio inossidabile 316 a 20°C.

D: Le scanalature influiscono sulla pressione nominale del gomito?

UN:No, il design scanalato è progettato per mantenere la piena capacità di pressione del sistema di tubi quando accoppiati correttamente.

D: Posso dipingere il gomito per scopi estetici?

UN:Sì, utilizzare vernici a base epossidica compatibili con l'acciaio inox; assicurarsi che l'area della scanalatura rimanga non verniciata per un corretto innesto del giunto.
