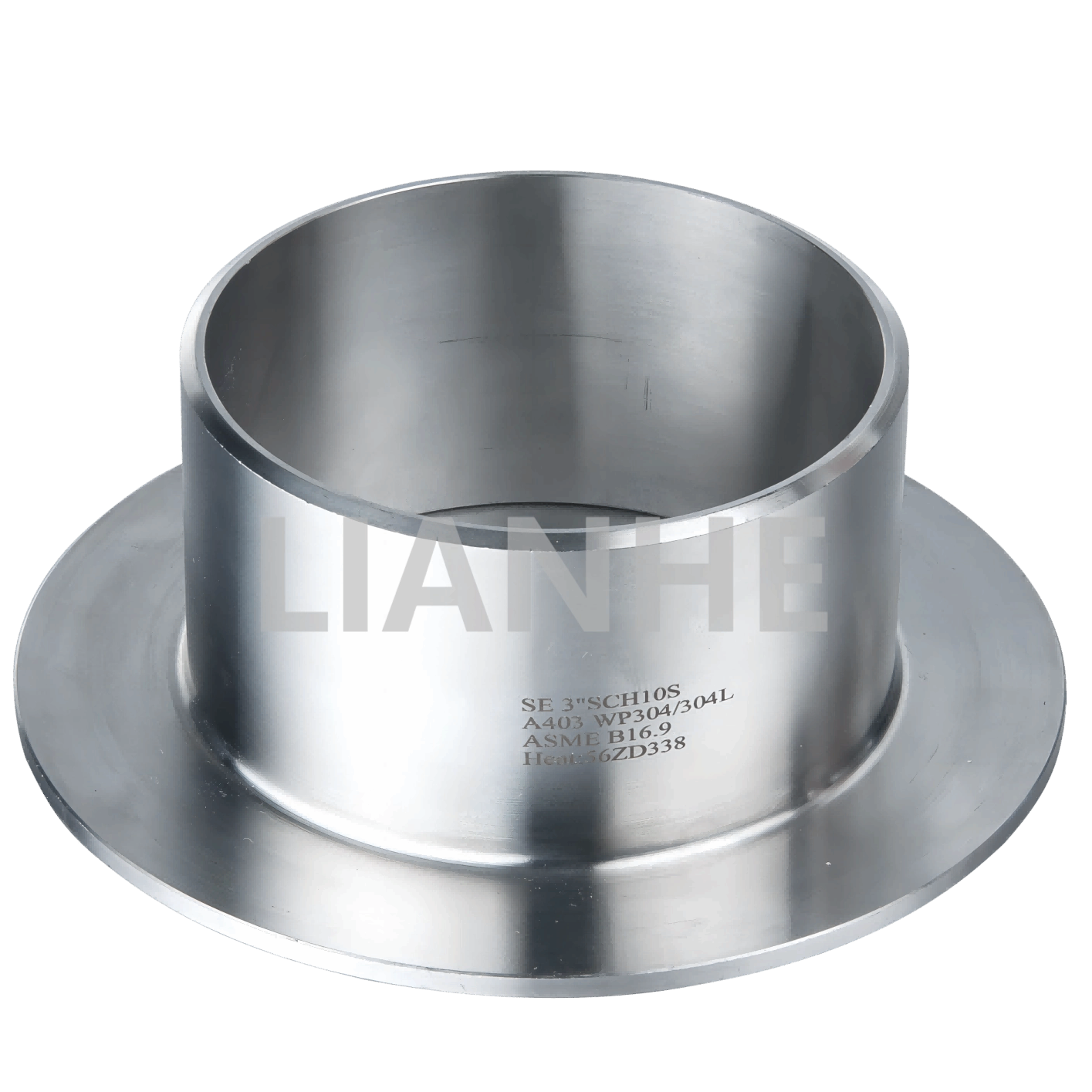

Raccordi a saldare di testasono componenti essenziali nei sistemi di tubazioni industriali dove l'integrità della connessione, la precisione dimensionale e l'affidabilità operativa a lungo termine sono importanti. Dai gomiti e i T ai riduttori e ai cappucci, questi raccordi aiutano a collegare i tubi, reindirizzare il flusso e adattarsi ai cambiamenti nelle dimensioni della tubazione. Comprendere la selezione dei materiali, gli standard dimensionali, lo spessore delle pareti, la preparazione della saldatura e i requisiti di ispezione aiuta ingegneri, appaltatori e team di acquisto a ridurre i problemi di installazione ed evitare guasti costosi. Questa guida spiega come specificare i raccordi con saldatura di testa, valutare la qualità e prendere decisioni di acquisto informate per applicazioni industriali esigenti.
1. Cosa sono i raccordi a saldare di testa?
I raccordi a saldare di testa sono componenti di tubi progettati per essere uniti alle corrispondenti estremità dei tubi mediante saldatura di testa. Il raccordo e il tubo sono allineati, le loro estremità sono preparate come richiesto e per creare la connessione viene utilizzata una procedura di saldatura qualificata. Se adeguatamente progettate, saldate, ispezionate e utilizzate entro i limiti specificati, queste connessioni possono fornire prestazioni durevoli e resistenti alle perdite.
A differenza dei raccordi filettati, che si collegano tramite filettature accoppiate, i raccordi con saldatura di testa non si basano su un giunto filettato nel punto di connessione. Sono comunemente selezionati per tubazioni di processo in cui sono importanti l'integrità meccanica, un percorso del flusso interno continuo e un rischio ridotto di perdite dai giunti.
Le applicazioni tipiche includono lavorazione chimica, impianti di petrolio e gas, produzione di energia, trattamento delle acque, produzione farmaceutica, costruzione navale e produzione industriale. La configurazione del raccordo richiesta dipende dalla geometria della tubazione, dalle condizioni operative, dallo spazio di installazione disponibile e dalla progettazione tecnica.
Per gli acquirenti il punto fondamentale è che la forma di un raccordo da sola non basta a stabilire se sia idoneo. È inoltre necessario verificare la qualità del materiale, le dimensioni, lo spessore delle pareti, la preparazione delle estremità, la qualità di fabbricazione e la compatibilità con le tubazioni collegate.
2. Perché i raccordi a saldare di testa vengono utilizzati nelle tubazioni industriali?
Connessioni affidabili in condizioni operative definite
Una saldatura di testa eseguita correttamente crea una connessione permanente tra tubo e raccordo. Ciò rende i raccordi a saldare di testa adatti a molti sistemi che richiedono un contenimento affidabile di liquidi, gas, vapore o fluidi di processo. I limiti effettivi di pressione e temperatura dipendono dai materiali, dalle dimensioni dei componenti, dalla qualità della saldatura e dal codice delle tubazioni applicabile.
Un percorso di flusso interno regolare
Quando le superfici interne sono allineate correttamente e il profilo di saldatura è accettabile, le connessioni con saldatura di testa possono ridurre al minimo le improvvise ostruzioni interne. Ciò è vantaggioso nei sistemi in cui sono importanti l'efficienza del flusso, la pulibilità o le aree ridotte di accumulo di fluido. Un allineamento inadeguato, un'eccessiva penetrazione della saldatura o una geometria del raccordo inadeguata possono comunque creare restrizioni al flusso.
Manutenzione congiunta ordinaria ridotta
Le connessioni saldate permanenti eliminano la necessità di serrare periodicamente la connessione come richiedono alcuni giunti meccanici. Tuttavia, i sistemi saldati necessitano comunque di ispezioni adeguate, monitoraggio della corrosione e manutenzione programmata in base al loro ambiente operativo.
Layout di pipeline flessibili
Gomiti, raccordi a T, riduttori e altre configurazioni di raccordi consentono agli ingegneri di instradare le tubazioni attorno alle apparecchiature, creare linee di diramazione e passare da una dimensione all'altra del tubo. Le dimensioni standardizzate aiutano inoltre gli appaltatori a pianificare la prefabbricazione e l'installazione in modo più accurato.
3. Tipi comuni di raccordi a saldare di testa e loro applicazioni
Ogni raccordo svolge una funzione specifica. La selezione della geometria sbagliata può creare conflitti di installazione, alterare il percorso del flusso previsto o richiedere costose modifiche durante la costruzione.
| Tipo di raccordo | Funzione primaria | Considerazioni chiave sulla selezione |
|---|---|---|
| Gomito a 90 gradi | Cambia la direzione del flusso di 90 gradi. | Raggio lungo o corto, dimensione del tubo, spessore della parete e spazio disponibile. |
| Gomito a 45 gradi | Cambia direzione più gradualmente. | Angolo richiesto, quote da centro a estremità e geometria del layout. |
| T uguale | Crea un ramo con la stessa dimensione nominale della conduttura. | Dimensioni di tratti e diramazioni, requisiti di flusso e considerazioni sull'armatura. |
| T di riduzione | Crea un ramo più piccolo della pipeline principale. | Dimensioni dell'esecuzione, dimensioni del ramo e requisiti di progettazione applicabili. |
| Riduttore concentrico | Collega tubi di dimensioni diverse lungo una linea centrale comune. | Dimensioni di grandi dimensioni, dimensioni di piccole dimensioni, lunghezza di transizione e orientamento. |
| Riduttore eccentrico | Collega diverse dimensioni con una linea centrale sfalsata. | Considerazioni sull'orientamento orizzontale o verticale, sul drenaggio e sulle sacche d'aria. |
| Tappo per tubo | Chiude la fine di una pipeline. | Dimensioni, materiale, spessore delle pareti e futuri requisiti di accesso. |
| Raccordo incrociato o personalizzato | Crea più connessioni di diramazione ove consentito dalla progettazione. | Geometria dei rami, analisi delle sollecitazioni, requisiti dimensionali e normativa applicabile. |
I gomiti a raggio lungo vengono spesso utilizzati quando si preferisce un cambio di direzione più fluido, mentre i gomiti a raggio corto possono adattarsi a layout compatti dove il design lo consente. I riduttori concentrici ed eccentrici soddisfano diverse esigenze di layout e non devono essere trattati come intercambiabili.
Ad esempio, un riduttore eccentrico su una linea orizzontale può aiutare a evitare un punto alto o basso indesiderato se installato con l'orientamento corretto. La disposizione appropriata dipende dal fluido, dalla direzione del flusso, dalla configurazione della pompa, dai requisiti di drenaggio e dai disegni di progetto.
4. Come scegliere il materiale giusto per i raccordi a saldare di testa
La selezione del materiale influisce direttamente sulla resistenza alla corrosione, sulla resistenza, sull'idoneità alla temperatura, sui requisiti di fabbricazione e sul costo del ciclo di vita. Il raccordo con il prezzo più basso non è necessariamente la scelta più economica se richiede una sostituzione prematura o introduce problemi di compatibilità.
| Categoria materiale | Esempi di specifiche comuni | Considerazioni tipiche |
|---|---|---|
| Acciaio al carbonio | ASTM A234WPB | Applicazioni comuni di tubazioni industriali; potrebbe essere necessaria una protezione dalla corrosione. |
| Acciaio al carbonio a bassa temperatura | ASTM A420 WPL6 | Applicazioni che richiedono una specifica tenacità alle basse temperature. |
| Acciaio legato | Gradi ASTM A234 applicabili, come WP11 o WP22 | Condizioni di servizio selezionate ad alta temperatura o specializzate. |
| Acciaio inossidabile austenitico | ASTM A403 WP304/304L o WP316/316L | Resistenza alla corrosione in ambienti idonei; la selezione del grado dipende dai supporti e dalle condizioni. |
| Acciaio inossidabile duplex | Gradi ASTM A815 applicabili | Applicazioni che richiedono una combinazione di robustezza e resistenza alla corrosione. |
| Leghe di nichel | Gradi ASTM B366 applicabili | Ambienti specializzati corrosivi, ad alta temperatura o comunque impegnativi. |
Valutare l'effettivo ambiente di servizio
Prima di confermare un materiale, gli ingegneri dovrebbero considerare la composizione del fluido, le temperature operative e di progettazione, la pressione, i meccanismi di corrosione, i possibili contaminanti e i prodotti chimici per la pulizia. L’acciaio inossidabile, ad esempio, non è universalmente resistente a tutti i mezzi corrosivi. La concentrazione di cloruro, la temperatura e altre condizioni possono influenzarne significativamente le prestazioni.
Conferma la tracciabilità del materiale
Per progetti industriali critici, gli acquirenti possono richiedere certificati di test sui materiali, identificazione del calore o del lotto, registri della composizione chimica, risultati dei test meccanici e documentazione di ispezione. I requisiti variano in base alle specifiche del materiale, alle specifiche del progetto e al codice governativo.
Gli acquirenti dovrebbero confermare la qualità esatta e lo standard del materiale applicabile anziché fare affidamento su descrizioni come "acciaio inossidabile" o "lega ad alta resistenza". Questi termini generali non forniscono informazioni sufficienti per stabilire l'idoneità.
5. Dimensioni, spessore delle pareti e standard
La compatibilità dimensionale è una delle cause più comuni di problemi evitabili durante il montaggio delle tubazioni. Anche un raccordo realizzato con il materiale corretto potrebbe non essere idoneo se la sua dimensione nominale, il diametro esterno, lo spessore della parete o le dimensioni finali non corrispondono al design.
Comprendere ASME B16.9
ASME B16.9 copre dimensioni complessive, tolleranze, valori nominali, test e marcatura per raccordi saldati di testa realizzati in fabbrica nelle dimensioni da NPS 1/2 a NPS 48 o da DN 15 a DN 1200. È un riferimento comunemente utilizzato per componenti di tubazioni industriali standardizzati.
Lo standard non deve essere confuso con una specifica completa dei materiali o con un sostituto della progettazione del sistema di tubazioni. I requisiti dei materiali, le procedure di saldatura, l'idoneità al servizio e altri obblighi di progetto devono essere affrontati attraverso gli standard dei materiali, i codici delle tubazioni e i documenti di progetto applicabili.
Abbina lo spessore del muro
La pianificazione dei tubi viene comunemente utilizzata per identificare lo spessore delle pareti nei sistemi di tubazioni standardizzati. Tuttavia, la stessa dimensione nominale del tubo può avere spessori di parete diversi a seconda della sua pianificazione. Gli acquirenti devono quindi confermare le dimensioni effettive richieste e assicurarsi che il raccordo sia adatto al tubo di accoppiamento.
Confermare le estremità della saldatura
I raccordi con saldatura di testa richiedono generalmente estremità preparate adatte alla procedura di saldatura specificata. La preparazione delle estremità, la geometria dello smusso, l'apertura della radice e l'allineamento devono seguire lo standard applicabile, la procedura di saldatura approvata e i requisiti tecnici.
6. Come selezionare i raccordi con saldatura di testa giusti per il tuo progetto
Un processo di selezione strutturato aiuta a prevenire ordini errati, installazioni ritardate e sostituzioni di materiali non pianificate. Iniziare con i requisiti tecnici, quindi verificare la capacità del fornitore di produrre e documentare i prodotti specificati.
Passaggio 1: definire le condizioni operative
Registrare la pressione di progetto, la temperatura operativa, la composizione del fluido o del gas, le considerazioni sulla corrosione e il relativo codice di progetto. Queste condizioni stabiliscono i limiti per la selezione dei materiali e dei componenti.
Passaggio 2: identificare la geometria di raccordo
Indica se hai bisogno di un gomito, di un raccordo a T, di un riduttore, di un tappo o di un'altra configurazione. Includere l'angolo, il raggio, la disposizione delle diramazioni ed eventuali requisiti di orientamento mostrati nei disegni approvati.
Passaggio 3: confermare le specifiche complete
Fornire la dimensione nominale, la pianificazione o lo spessore della parete, la qualità del materiale, lo standard di produzione applicabile e la preparazione finale. Laddove siano necessarie dimensioni non standard, inviare disegni con tolleranze e criteri di accettazione chiaramente identificati.
Passaggio 4: stabilire i requisiti di ispezione
Identificare quali registrazioni, ispezioni e test sono richiesti dal progetto. Questi possono includere ispezioni dimensionali, certificati dei materiali, esami visivi, esami non distruttivi o altre attività di verifica specificate. Non tutti i test si applicano a ogni raccordo e i test devono essere concordati prima della produzione.
Passaggio 5: rivedere l'offerta commerciale completa
Confronta i preventivi utilizzando la stessa specifica tecnica. Confermare quantità, unità di misura, tempi di produzione, imballaggio, modalità di spedizione, requisiti dei documenti e procedure per la gestione dei prodotti non conformi.
- Utilizzare disegni approvati anziché fare affidamento solo sui nomi dei prodotti.
- Chiarire eventuali differenze tra la specifica richiesta e l'alternativa proposta.
- Richiedere conferma dell'esatto grado del materiale e dello standard dimensionale.
- Concordare i requisiti di ispezione e documentazione prima di effettuare l'ordine.
- Valutare il costo totale del progetto, compresi i rischi di rilavorazione, consegna e sostituzione.
7. Controllo di qualità e considerazioni sulla saldatura
Raccordi affidabili con saldatura di testa richiedono qualcosa di più della semplice etichettatura corretta. La coerenza della produzione, la verifica dei materiali, l'accuratezza dimensionale, le condizioni della superficie e l'ispezione adeguata contribuiscono tutti alla qualità del prodotto.
Controllo dimensionale
Le misurazioni critiche possono includere diametro esterno, spessore della parete, dimensioni da centro a estremità, lunghezza complessiva, geometria dei rami e preparazione delle estremità. I criteri di ispezione dovrebbero seguire lo standard di prodotto applicabile e le specifiche di acquisto.
Verifica dei materiali
L'identificazione e la documentazione del materiale aiutano a confermare che i raccordi forniti corrispondono al grado specificato. Ove richiesto dal progetto, è possibile utilizzare ulteriori metodi di verifica per stabilire l'identità o la tracciabilità della lega. Il piano di ispezione dovrebbe definire il metodo, la copertura e i criteri di accettazione.
Ispezione della superficie e della produzione
I raccordi devono essere controllati per verificare la presenza di difetti superficiali inaccettabili, deformazioni, danni e altre condizioni che potrebbero influire sulla conformità o sull'installazione. I metodi di produzione possono variare in base al tipo di raccordo, alle dimensioni, al materiale e alle specifiche applicabili.
Controlli di saldatura e installazione
Prima della saldatura, il personale deve verificare la compatibilità dei materiali, l'adattamento, la pulizia, l'allineamento e la procedura di saldatura approvata. L'apporto di calore, la temperatura di interpass, il preriscaldamento e il trattamento termico post-saldatura possono richiedere un controllo a seconda del materiale, dello spessore, delle condizioni di servizio e della normativa vigente.
A seconda dell'applicazione possono essere specificati metodi di ispezione quali test visivi, test radiografici, test ad ultrasuoni, test con particelle magnetiche o test con liquidi penetranti. Il metodo e l'entità dell'esame dovrebbero essere determinati dalla normativa applicabile e dai requisiti di progetto anziché essere considerati identici per tutti gli accessori.
8. Problemi comuni di acquisto e installazione
Ordinazione solo in base alla dimensione nominale
Due raccordi con la stessa dimensione nominale possono differire per materiale, pianificazione, geometria o standard. Una descrizione d'acquisto incompleta aumenta il rischio di ricevere un componente che non può essere installato come previsto. Fornire sempre una specifica tecnica completa.
Scegliere i materiali solo in base al prezzo
Un grado più economico potrebbe non fornire la resistenza alla corrosione, la capacità di temperatura o le proprietà meccaniche richieste. Confrontare le specifiche complete del materiale e verificarne l'idoneità alle condizioni di progettazione prima di considerare il prezzo.
Ignorare tolleranze e adattamento
La mancata corrispondenza dimensionale può complicare l'allineamento, aumentare i tempi di fabbricazione e influire sulla qualità della saldatura. Verificare le dimensioni e le tolleranze di accoppiamento prima della fabbricazione, in particolare per bobine di tubi prefabbricati o sistemi con spazio di installazione limitato.
Lasciare la documentazione fino alla fine
Certificati mancanti o una tracciabilità poco chiara possono ritardare l'ispezione e l'accettazione del progetto. Stabilire i requisiti di documentazione in fase di preventivo e confermare che i registri identificheranno i prodotti forniti e i relativi lotti di materiali.
Mancata protezione dei prodotti durante la spedizione
Umidità, contaminazione, urti e condizioni di conservazione inadeguate possono danneggiare i raccordi o influenzarne le condizioni prima dell'installazione. Specificare le pratiche appropriate di imballaggio, identificazione, movimentazione e stoccaggio in base al materiale e all'ambiente di trasporto.
9. Una lista di controllo pratica per l'approvvigionamento di raccordi a saldare di testa
Prima di inviare una richiesta di preventivo, prepara le informazioni di seguito. Un'indagine completa consente ai fornitori di valutare i requisiti in modo più accurato e aiuta gli acquirenti a confrontare le offerte su base equivalente.
- Tipo di prodotto:Gomito, raccordo a T, riduttore, cappuccio o altro raccordo specificato.
- Dimensioni:Dimensioni nominali del tubo, designazione DN o NPS e geometria richiesta.
- Spessore della parete:Programma del tubo o spessore minimo della parete specificato.
- Materiale:Specifiche e qualità esatte del materiale.
- Norma di produzione:ASME, ASTM, EN applicabili o altri requisiti specificati dal progetto.
- Condizioni operative:Considerazioni su pressione di progetto, temperatura, servizio dei fluidi e corrosione.
- Fine preparazione:Configurazione richiesta dell'estremità di saldatura e standard applicabile.
- Quantità:Numero di pezzi per ogni taglia e tipologia di vestibilità.
- Documenti di qualità:Certificati, registri di ispezione, rapporti di prova e requisiti di tracciabilità.
- Consegna:Data di consegna, destinazione, imballaggio e condizioni di spedizione richieste.
- Requisiti speciali:Disegni, tolleranze aggiuntive, marcatura o criteri di accettazione specifici del progetto.
Fornire queste informazioni all'inizio riduce i cicli di chiarimento e rende più semplice identificare le differenze tra le quotazioni dei fornitori. Se qualche dettaglio tecnico rimane incerto, chiedere conferma all'ingegnere responsabile delle tubazioni prima della finalizzazione dell'ordine.
10. Domande frequenti sui raccordi a saldare di testa
1. A cosa servono principalmente i raccordi a saldare di testa?
Collegano sezioni di tubi, cambiano la direzione del flusso, creano connessioni di diramazione, passano da una dimensione all'altra del tubo e chiudono le estremità del tubo. Sono comunemente utilizzati in tubazioni di processi industriali, impianti energetici, impianti chimici, sistemi di trattamento dell'acqua e altre applicazioni che richiedono connessioni saldate permanenti.
2. Qual è la differenza tra raccordi a saldare di testa e raccordi filettati?
I raccordi con saldatura di testa si collegano alle estremità dei tubi tramite saldatura, mentre i raccordi filettati si collegano tramite filettature accoppiate. Le connessioni saldate di testa sono spesso preferite nelle applicazioni in cui sono importanti giunti permanenti e un percorso del flusso interno continuo. I raccordi filettati possono essere utili in applicazioni di diametro ridotto o specifiche del servizio. Il collegamento appropriato dipende dalla normativa di progettazione e dalle condizioni operative.
3. Quale standard viene comunemente utilizzato per i raccordi a saldare di testa?
ASME B16.9 è ampiamente utilizzato per i raccordi a saldare di testa realizzati in fabbrica. Affronta dimensioni, tolleranze, valutazioni, test e marcatura nel suo ambito. Per il progetto devono essere confermati anche le specifiche dei materiali applicabili e il codice delle tubazioni.
4. Come scelgo il tipo di materiale corretto?
Considerare la composizione del fluido, la pressione di progetto, la temperatura, i meccanismi di corrosione, i requisiti meccanici e la normativa applicabile. Confermare l'esatta specifica e qualità del materiale con l'ingegnere responsabile invece di fare affidamento su una descrizione generica come acciaio al carbonio o acciaio inossidabile.
5. Lo spessore della parete del raccordo deve corrispondere al tubo?
Il raccordo deve soddisfare i requisiti dimensionali e progettuali applicabili ed essere compatibile con il tubo collegato. Gli acquirenti devono specificare la pianificazione richiesta o lo spessore della parete e verificare le dimensioni finali e la preparazione della saldatura. Eventuali discrepanze consentite devono essere affrontate in base ai requisiti di progettazione e saldatura approvati.
6. Quali documenti devo richiedere ad un fornitore?
A seconda del progetto, i documenti possono includere certificati di test dei materiali, registrazioni di ispezioni dimensionali, informazioni sull'identificazione e la tracciabilità del prodotto, documentazione di conformità applicabile e rapporti di test o esami non distruttivi specificati. Concordare i documenti richiesti prima della produzione o della spedizione.
7. È possibile personalizzare i raccordi con saldatura di testa?
Alcuni produttori possono fornire raccordi con dimensioni, materiali o requisiti specifici del progetto non standard concordati, soggetti alla capacità di produzione e ai codici applicabili. Fornire disegni, requisiti dei materiali, tolleranze, quantità e criteri di ispezione in modo che il fornitore possa valutare la fattibilità. Non si deve presumere che i prodotti personalizzati siano conformi a uno standard sotto ogni aspetto a meno che i requisiti non siano stati verificati.
8. Come posso ridurre il costo totale di acquisto dei raccordi a saldare di testa?
Riduci i costi evitabili emettendo specifiche complete, consolidando ordini compatibili, pianificando programmi di consegna, controllando la documentazione del fornitore e prevenendo discrepanze dimensionali o materiali. Valuta la qualità, l'affidabilità della consegna e la potenziale rilavorazione insieme al prezzo unitario indicato.
Trova i raccordi a saldare di testa giusti per il tuo progetto
La scelta di raccordi con saldatura di testa adeguati richiede un'attenzione particolare alla qualità dei materiali, alle dimensioni, agli standard applicabili, ai requisiti di saldatura e alle condizioni operative. Lavorare con un fornitore che comprende questi requisiti può aiutare a semplificare l'approvvigionamento, migliorare la chiarezza delle specifiche e supportare un'esecuzione del progetto più affidabile.
Wenzhou Lianhe Valve Fitting Co., Ltdè un potenziale partner di approvvigionamento per gli acquirenti che valutano raccordi per valvole industriali e componenti di collegamento per tubazioni. Quando discuti i tuoi requisiti, fornisci l'applicazione prevista, il tipo di raccordo, le dimensioni, il grado del materiale, lo standard applicabile, la quantità e qualsiasi documentazione specifica del progetto necessaria per stabilire una base chiara per il preventivo.
Cerchi raccordi a saldare di testa per un prossimo progetto industriale?Contattaciper discutere i requisiti del prodotto, le specifiche tecniche e le esigenze di approvvigionamento con Wenzhou Lianhe Valve Fitting Co., Ltd.
