Gomito da 45° con scanalatura in acciaio inossidabile per tubazioni per carichi pesanti

Panoramica

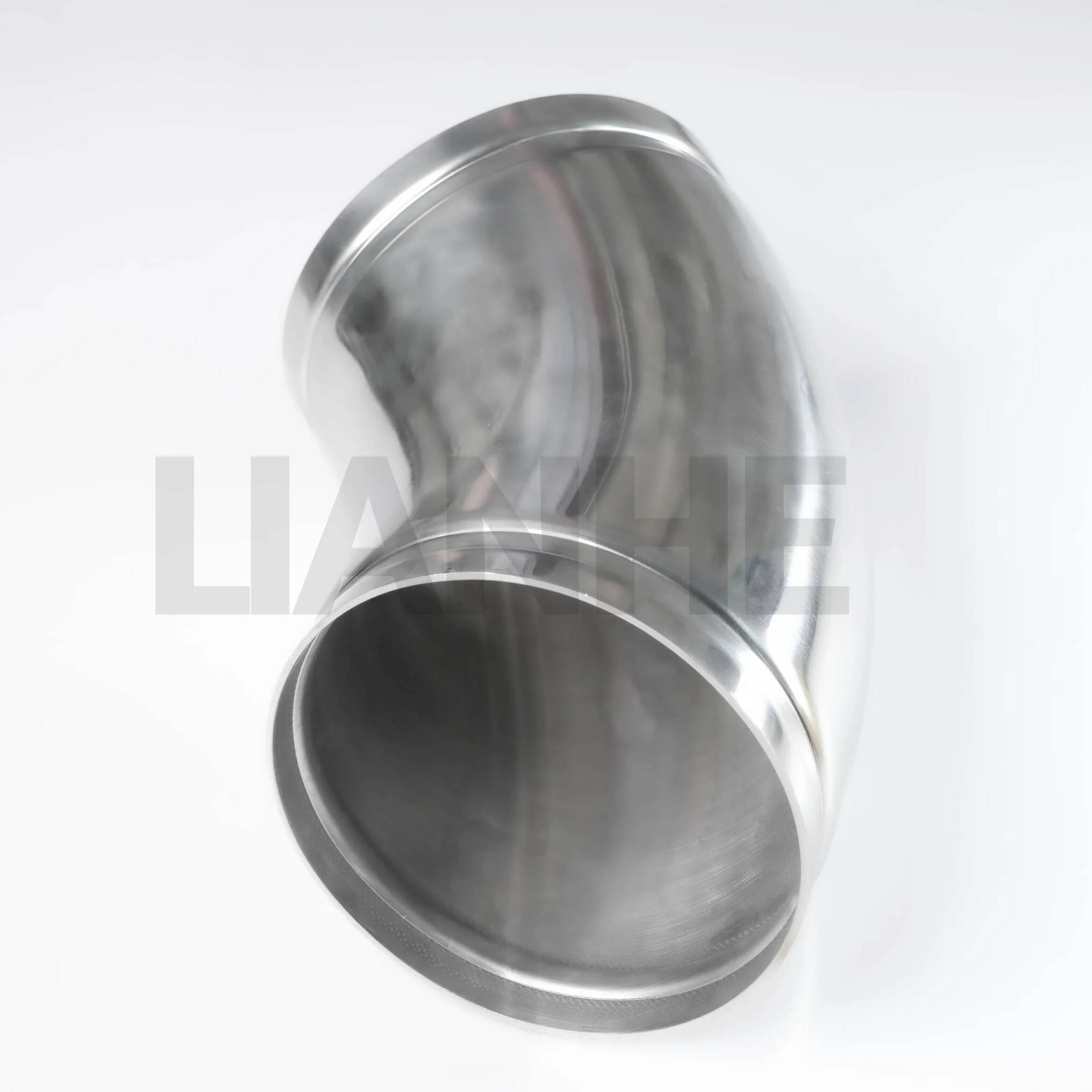

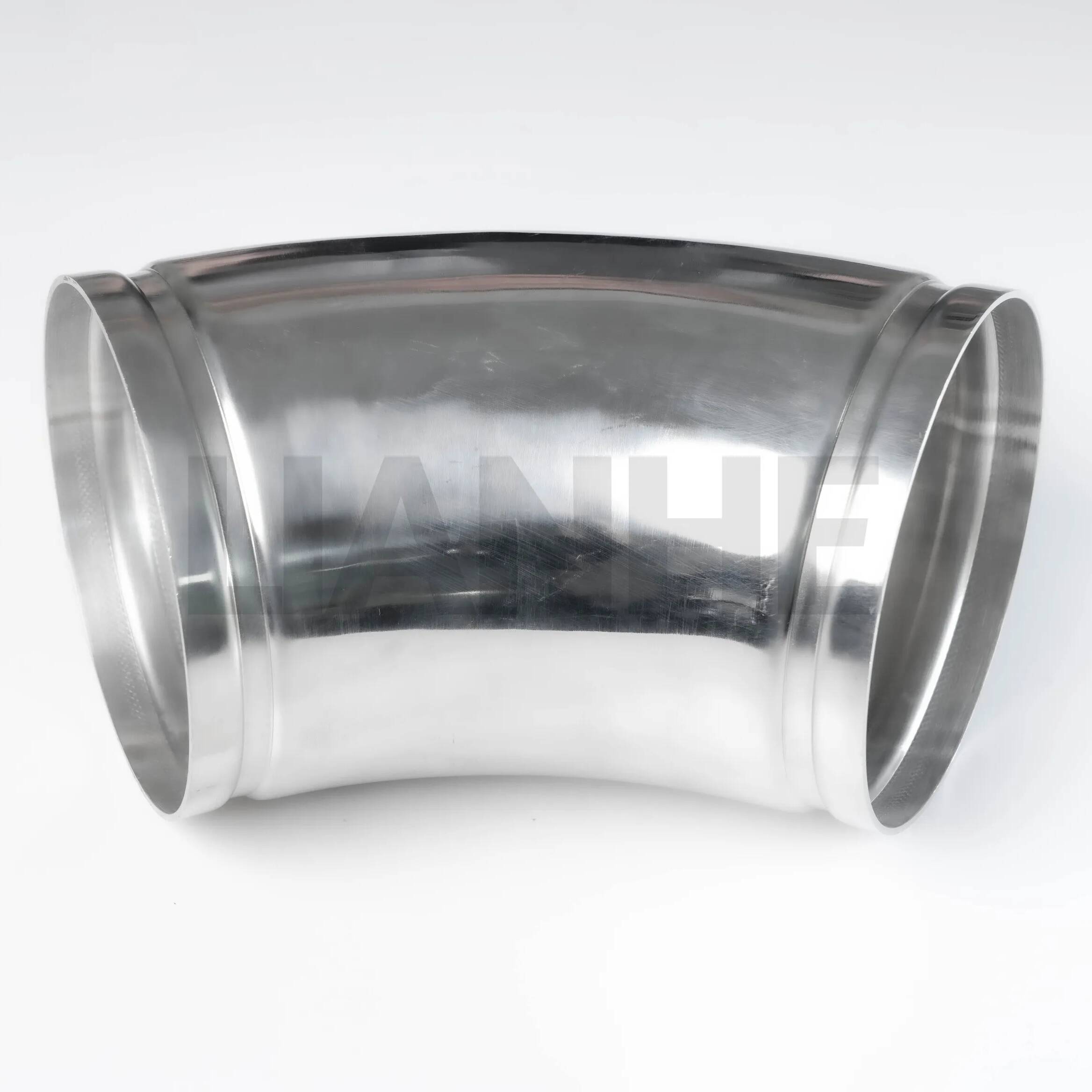

Il gomito a 45 gradi con scanalatura in acciaio inossidabile è un raccordo per tubi ad alta resistenza progettato per sistemi di tubazioni scanalate, che fornisce una soluzione affidabile e resistente alle vibrazioni per cambiare la direzione del tubo in applicazioni pesanti. Realizzato in acciaio inossidabile 304 o 316, questo gomito presenta un'estremità scanalata (conforme AWWA C606) che si collega a giunti o valvole senza filettatura o saldatura, consentendo una rapida installazione e manutenzione.

Caratteristiche

Vantaggi della connessione scanalata:

Le estremità scanalate AWWA C606 accettano accoppiamenti meccanici (ad esempio, stile Victaulic), consentendo l'installazione in pochi minuti con semplici chiavi, riducendo i costi di manodopera del 40% rispetto ai sistemi saldati.

Dimensioni della scanalatura (profondità, larghezza) lavorate con precisione con una tolleranza di ±0,1 mm per un innesto coerente del giunto.

Costruzione robusta:

Corpo in acciaio inossidabile senza saldatura o saldato (304 per uso generale, 316 per ambienti corrosivi), con carico di snervamento ≥250 MPa e resistenza agli urti (Charpy V-notch ≥27 J a 20°C).

Il design con angolo a 45° riduce la concentrazione di stress rispetto ai gomiti a 90°, ideale per applicazioni ad alte vibrazioni come pompe e compressori.

Ottimizzazione del flusso:

Il raggio interno liscio (1,5x diametro del tubo) riduce al minimo la turbolenza e la perdita di pressione, con foro lucidato (Ra ≤1,6μm) per il flusso laminare nei sistemi di acqua, petrolio e gas.

La posizione della scanalatura lontano dalla curva garantisce che le guarnizioni del giunto non siano influenzate dalla deflessione del tubo, mantenendo la resistenza alle perdite in caso di dilatazione termica.

Conformità e test:

Conforme agli standard ASME B16.24, MSS SP-83 e AWWA C606, testato idrostaticamente a 1,5x MAWP (fino a 300 PSI per l'acciaio inossidabile 304).

Elettrolucidatura opzionale per sistemi ad elevata purezza, riducendo la rugosità superficiale a Ra ≤0,8μm per applicazioni farmaceutiche e semiconduttori.

Applicazione

Perfetto per tubazioni per carichi pesanti e di grande diametro:

Distribuzione dell'acqua: Acquedotti comunali, impianti di trattamento delle acque reflue e sistemi antincendio (conformi a NFPA 20), con collegamenti scanalati che consentono una rapida espansione delle reti di tubazioni.

Impianti Industriali: Circuiti dell'acqua di raffreddamento, linee del vapore e sistemi di trasporto di materiali sfusi in centrali elettriche e raffinerie, con acciaio inossidabile 316 resistente alla corrosione da stress da cloruro.

Sistemi meccanici: Collegamenti di apparecchiature soggette a vibrazioni (ad esempio pompe, generatori), con giunti scanalati che assorbono piccoli disallineamenti e riducono lo stress sul gomito.

Marino e offshore: Sistemi di presa dell'acqua di mare e tubazioni del ponte, con acciaio inossidabile 316 che fornisce una resistenza superiore alla corrosione dell'acqua salata e al biofouling.

Domande frequenti

D: Qual è la dimensione massima del tubo disponibile??

UN:Le dimensioni vanno da 2" a 48" NPS, con dimensioni personalizzate disponibili per progetti speciali.

D: I gomiti scanalati possono essere utilizzati in installazioni fuori terra e sotterranee?

UN:Sì, adatto ad entrambi gli ambienti; utilizzare un involucro in polietilene per la protezione sotterranea in terreni corrosivi.

D: Come prevenire la corrosione galvanica con metalli diversi?

UN:Utilizzare giunti dielettrici quando si collegano gomiti in acciaio inossidabile a tubi in acciaio al carbonio e applicare nastro anticorrosione alle estremità scanalate.

D: Qual è la coppia consigliata per i bulloni di accoppiamento?

UN:Seguire le linee guida del produttore del giunto, in genere 50-70 N·m per gomiti da 2"-12" per garantire una pressione di tenuta uniforme.
