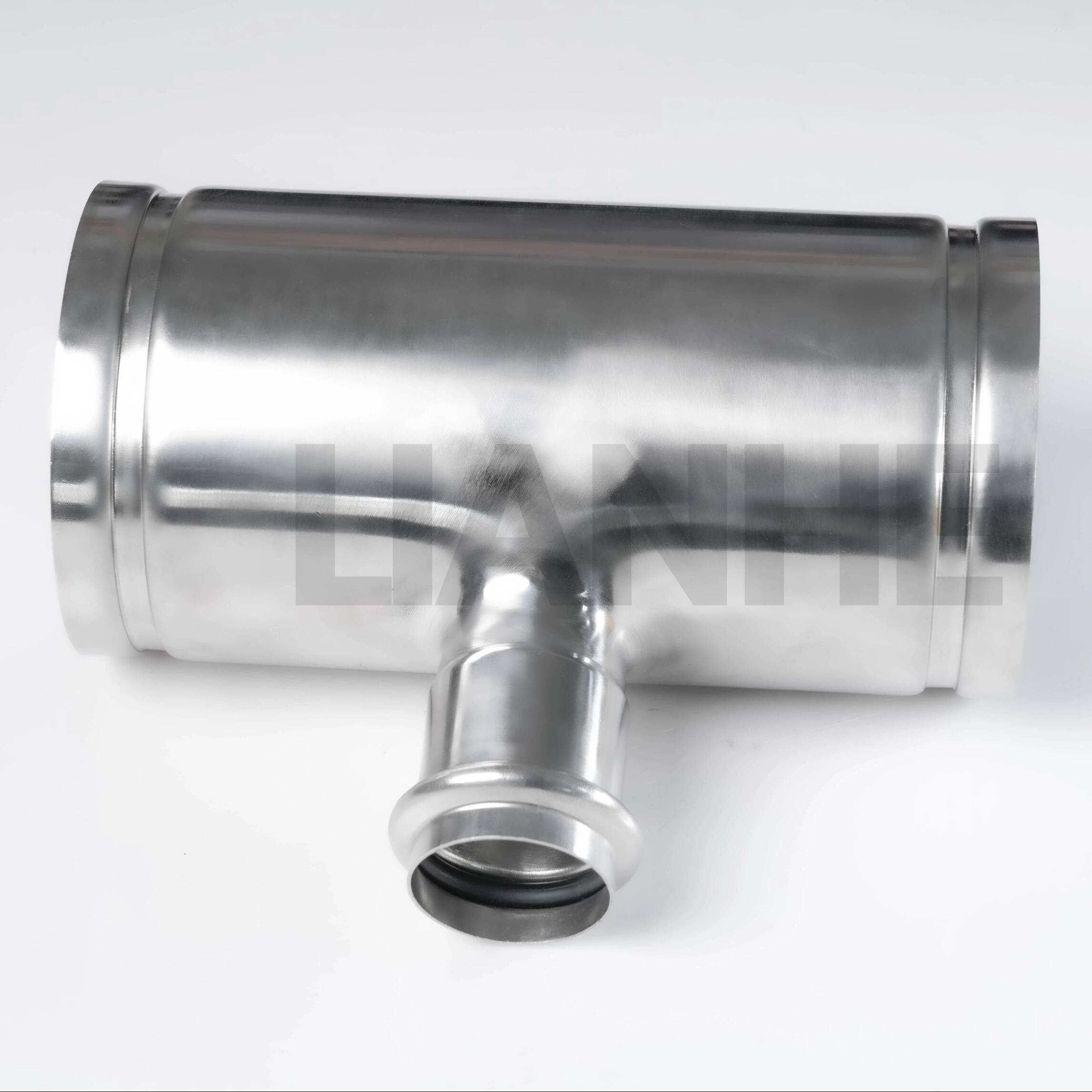

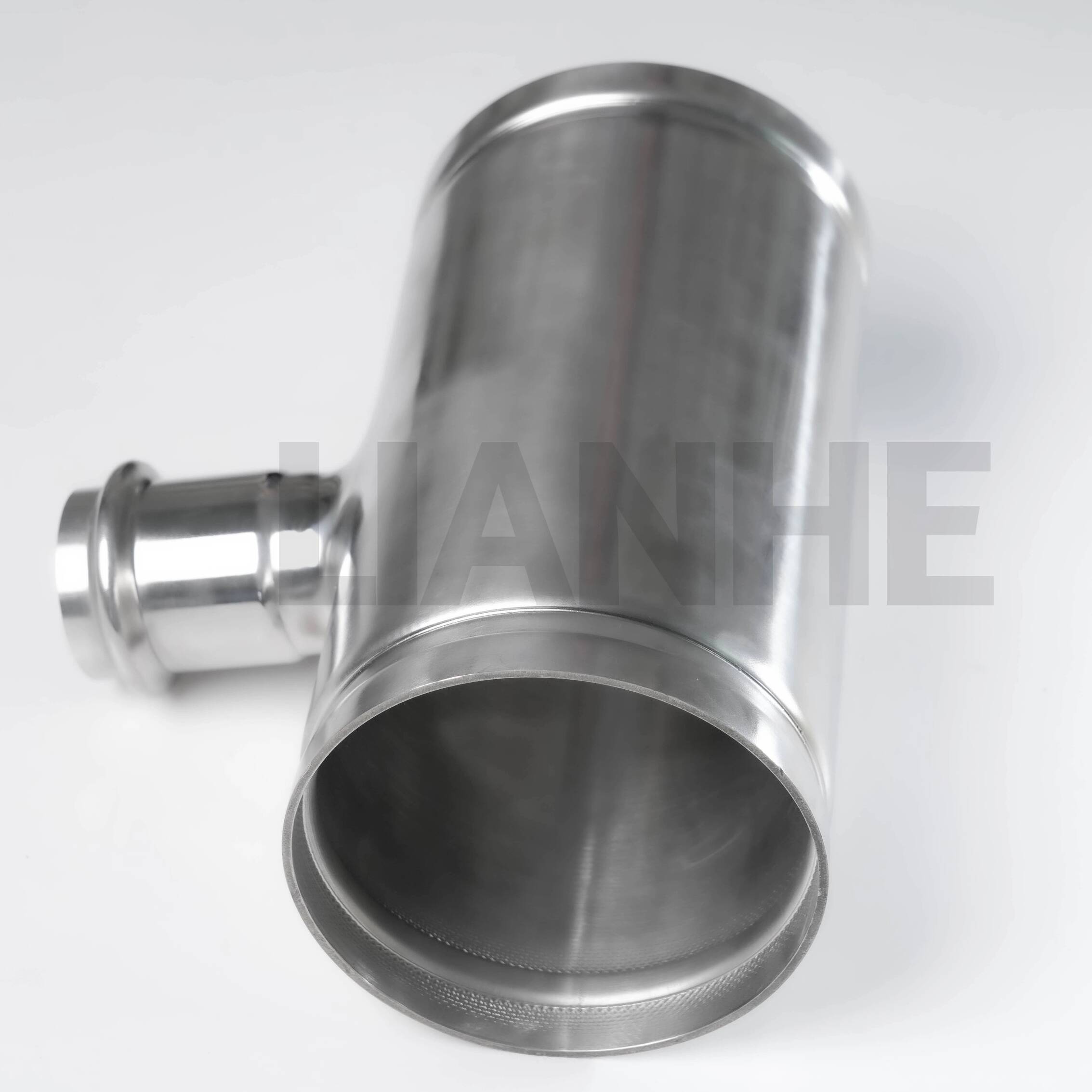

Il raccordo a T con scanalatura e pressatura in acciaio inossidabile LIANHE è progettato per creare una connessione di derivazione stabile in sistemi di trasmissione di acqua, gas e fluidi compatibili esigenti. Combinando una connessione scanalata con una connessione a pressione, il raccordo supporta un efficiente assemblaggio della tubazione e aiuta a collegare diverse sezioni di tubo all'interno di un'unica rete di tubazioni.
La sua struttura in acciaio inossidabile formato meccanicamente garantisce precisione dimensionale affidabile, resistenza alla corrosione e stabilità strutturale a lungo termine. Il passaggio interno ottimizzato aiuta a ridurre la resistenza al flusso, mentre le estremità di connessione sagomate con precisione supportano un'installazione sicura e prestazioni di tenuta affidabili.
Disponibili nelle dimensioni da 2" a 8" (DN50–DN200), il raccordo a T con scanalatura e pressa in acciaio inossidabile è adatto per strutture industriali, edifici commerciali, sviluppi residenziali, progetti di trattamento dell'acqua, impianti di riscaldamento e altre applicazioni di tubazioni di grande diametro.
Tipo di prodotto:Scanalatura in acciaio inossidabile e raccordo a T
Intervallo di dimensioni:2"–8" (DN50–DN200)
Spessore della parete:1,0–5,0 mm
Standard applicabili:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME
Materiali disponibili:
0Cr18Ni9, SS304, S30408, SUS304 e 1.4301
0Cr17Ni12Mo2, SS316 e SUS316
SS304L, S30403 e 1.4306
SS316L, S31603 e 1.4404
Tipo di connessione:Scanalatura × Premere Connessione
Opzioni di fine stampa:Tipo D e Tipo S
Pressione nominale:PN16
Pressione di prova idrostatica:2,5MPa
Pressione di prova di tenuta all'aria:1,05 MPa
Intervallo di temperatura della guarnizione applicabile:Da -20°C a +110°C
Processo di produzione:Formata meccanicamente da tubi in acciaio inossidabile
Opzioni di trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica e decapaggio
Marcatura del prodotto:LOGO–OD–W.T.–Materiale. I loghi dei clienti e le marcature personalizzate possono essere applicati in base ai requisiti specifici dell'ordine.
Marca:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
I limiti effettivi di pressione e temperatura dipendono dalle dimensioni del prodotto, dallo spessore delle pareti, dal tipo di acciaio inossidabile, dal materiale dell'anello di tenuta, dal mezzo trasportato e dallo standard di progetto applicabile.
I raccordi a T con scanalatura e pressatura in acciaio inossidabile LIANHE sono progettati per un uso versatile in progetti di tubazioni commerciali, residenziali, comunali, marine e industriali. La connessione combinata aiuta gli ingegneri a integrare le tubazioni principali scanalate con tubazioni diramate a pressione mantenendo un processo di installazione efficiente.
Supporti applicabili:
Acqua potabile
Acqua fredda e acqua calda
Acque reflue
Acqua industriale
Olio e mezzi liquidi compatibili
Gas e mezzi gassosi compatibili
Aree di applicazione tipiche:
Progetti di ingegneria e infrastrutture
Navi e installazioni di condotte marittime
Edifici commerciali
Edifici residenziali
Ospedali e strutture mediche
Alberghi e strutture pubbliche
Attrezzature per la protezione dell'ambiente
Impianti di trattamento dell'acqua
Sistemi di riscaldamento
Sistemi di climatizzazione
Impianti di lavorazione industriale
I raccordi possono essere utilizzati in sistemi di approvvigionamento idrico, sistemi di distribuzione del gas, condotte dirette di acqua potabile, sistemi di acque reflue, condotte di protezione ambientale, sistemi di vapore, condotte di riscaldamento, reti di condizionamento dell'aria e sistemi idrici industriali.
Prima di ordinare, i clienti devono confermare la compatibilità del materiale in acciaio inossidabile e della guarnizione con il mezzo trasportato, la temperatura operativa, la pressione del sistema e l'ambiente di installazione.
La scanalatura in acciaio inossidabile e il T a pressione forniscono un equilibrio pratico tra resistenza meccanica, resistenza alla corrosione, efficienza di installazione e prestazioni operative a lungo termine.
I principali vantaggi del prodotto includono:
Elevata resistenza meccanica e alla pressione
Eccellente resistenza alla corrosione e all'ossidazione
Lunga durata operativa
Bassa resistenza al flusso interno
Buone vibrazioni e prestazioni sismiche
Connessione filiale affidabile
Costruzione in acciaio inossidabile ecologicamente responsabile
Installazione veloce e conveniente
Adatto per installazione nascosta ove consentito
Costi complessivi di installazione e manutenzione ridotti
Buona resistenza all'usura
Costruzione igienica per idonei sistemi di acqua potabile
Prestazioni di tenuta affidabili con rischio di perdite ridotto
L'estremità scanalata consente un comodo collegamento a una tubazione scanalata compatibile, mentre l'estremità a pressione fornisce un collegamento meccanico rapido al tubo di derivazione. Questo design combinato può ridurre le saldature in loco, semplificare le procedure di installazione e abbreviare i tempi di costruzione.
La corretta preparazione del tubo, le dimensioni della scanalatura, la profondità di inserimento, la selezione della guarnizione, la calibrazione dello strumento di pressatura e l'ispezione finale sono essenziali per ottenere una tenuta affidabile e prestazioni meccaniche.
LIANHE applica procedure di controllo qualità durante l'ispezione delle materie prime, il taglio dei tubi, la formatura meccanica, la saldatura, il trattamento termico, la finitura superficiale, le prove di pressione, la marcatura del prodotto e l'imballaggio.
Certificati disponibili:
GB/T19001-2016
ISO9001:2015
Documentazione CE per i prodotti applicabili
Licenza sanitaria
La disponibilità e l'ambito dei singoli certificati devono essere confermati in base al prodotto selezionato e al mercato previsto.
I rapporti di ispezione e i documenti giustificativi possono essere forniti in base ai requisiti del prodotto e dell'ordine concordati, tra cui:
EN 10204 3.1 Certificato di prova dei materiali
Certificato di ispezione delle materie prime
Rapporto dell'esame radiografico, quando applicabile
Rapporto sul test di tenuta idraulica
Rapporto di controllo dimensionale
Rapporto di ispezione dell'estremità della connessione
Rapporto di ispezione di terze parti
Altri documenti di qualità specifici del progetto
L'ambito dell'ispezione, il rapporto di prova, i requisiti dei documenti e gli accordi di testimonianza di terze parti devono essere confermati prima della produzione.
I test di prodotto disponibili includono:
Prova di pressione idrostatica
Prova di tenuta all'aria
Prova di pressione di esercizio
Test di pressione negativa
Prova di estrazione
Test di ciclizzazione della temperatura dell'acqua fredda e calda
Prova di flessione e torsione idrostatica
Test di vibrazione idrostatica
Prova di impatto idrostatico
Ispezione della consegna:Materiale, condizioni della superficie, dimensioni del prodotto, dimensioni di presa e scanalatura, prestazioni idrostatiche, tenuta all'aria, contrassegni del prodotto, quantità e imballaggio.
I test applicabili dipendono dalle specifiche del prodotto, dallo standard applicabile, dall'applicazione prevista e dal piano di ispezione confermato.
Il personale addetto al controllo qualità esegue ispezioni durante il processo e finali durante tutta la produzione. I prodotti vengono ispezionati prima della consegna per garantire che i materiali, le dimensioni, le estremità di connessione, le superfici e l'imballaggio siano conformi ai requisiti dell'ordine confermato.
Ispezionare il diametro esterno, lo spessore delle pareti, la qualità del materiale e le condizioni della superficie delle materie prime in entrata.
Controllare la lunghezza, la posizione di taglio e le condizioni finali delle materie prime dopo il taglio.
Ispezionare la presa, la scanalatura, il diametro esterno e lo spessore della parete dopo la lavorazione e la formatura meccanica.
Controllare le dimensioni della saldatura, l'aspetto della saldatura e la qualità della superficie dopo la saldatura e la formatura.
Ispezionare la superficie, le dimensioni, la scanalatura e la presa dopo il trattamento termico.
Verificare la qualità della superficie dopo la lucidatura a vibrazione, la lucidatura magnetica, il decapaggio o altri trattamenti superficiali.
Eseguire prove di pressione idraulica e di tenuta all'aria secondo i requisiti di ispezione applicabili.
Ispezionare i contrassegni, le quantità, le etichette, i materiali di imballaggio e i contrassegni di spedizione del prodotto prima della spedizione.
Il nostro impianto di produzione è attrezzato per supportare una produzione stabile di raccordi a pressare in acciaio inossidabile e raccordi per tubi scanalati per progetti internazionali standard e personalizzati.
Le attrezzature di produzione comprendono cinque linee di produzione automatiche per la saldatura di tubi, due macchine per il taglio laser, cinque macchine per lucidatura a vibrazione, due macchine per lucidatura magnetica, cinque unità di prova idraulica e di tenuta, tre macchine per formatura, tre macchine per scanalatura, due perforatrici, dieci torni CNC e sei macchine per la lavorazione finale.
L'attrezzatura aggiuntiva comprende due macchine idroformatrici verticali, due macchine idroformatrici a telaio, dieci macchine piegatubi, otto saldatrici automatiche ad arco di argon, quattro trafilatrici idrauliche, quattro punzonatrici idrauliche ad alta velocità, due macchine per marcatura laser, due unità di imballaggio e altre apparecchiature di produzione e ispezione correlate.
Approfondita conoscenza dei mercati internazionali e capacità di supportare diverse esigenze tecniche.
Produzione diretta dalla nostra fabbrica a Wenzhou, Zhejiang, Cina.
Un team tecnico e di produzione esperto focalizzato sul mantenimento di una qualità del prodotto costante.
Sistemi di produzione e controllo dei costi efficaci progettati per fornire prezzi di fabbrica competitivi.
Vasta esperienza nella produzione, gestione della qualità e vendita internazionale di raccordi a pressare in acciaio inossidabile.
Sono disponibili servizi OEM e ODM. I prodotti possono essere fabbricati in base ai disegni del cliente, ai campioni, alle specifiche tecniche, ai contrassegni del prodotto, ai progetti di imballaggio e ai requisiti di ispezione.
Ogni prodotto è protetto con un sacchetto di plastica per ridurre l'esposizione a polvere, umidità e contaminazione superficiale. I raccordi vengono poi imballati in cartoni rinforzati per l'esportazione e consolidati in casse di legno quando richiesto.
È possibile fornire cartoni personalizzati, loghi dei clienti, etichette, codici a barre, imballaggi per pallet e altre modalità di imballaggio in base ai requisiti dell'ordine confermato.
Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU
I prodotti possono essere consegnati tramite trasporto marittimo, aereo, terrestre o tramite servizio espresso internazionale.
Tempi di consegna:I prodotti di dimensioni normali disponibili a magazzino possono normalmente essere consegnati entro 3-7 giorni. Gli ordini che richiedono una nuova produzione richiedono normalmente circa 25 giorni.
Il programma di consegna effettivo dipende dalle specifiche del prodotto, dalla quantità, dalla disponibilità dei materiali, dai requisiti di ispezione, dall'imballaggio personalizzato e dall'attuale piano di produzione in fabbrica.
Codice SA: 7307230000
Quantità minima di ordine:Normalmente 5–10 pezzi, a seconda delle dimensioni del prodotto e dell'inventario attuale.
Manteniamo scorte di molti prodotti normali e delle taglie comunemente richieste. I prodotti selezionati possono avere fino a 5.000 pezzi disponibili, supportando quantità di ordini flessibili e tempi di consegna brevi. L'inventario effettivo deve essere riconfermato quando si richiede un preventivo.
Termini di pagamento:È richiesto un deposito T/T del 30% in anticipo, con il restante saldo T/T del 70% pagato prima della consegna. Condizioni di pagamento specifiche possono essere concordate in base all'ordine.
I metodi di pagamento disponibili includono T/T, Western Union, PayPal e altri metodi concordati di comune accordo.
Tempo di preventivo:Normalmente entro tre ore lavorative dal ricevimento delle specifiche complete del prodotto e dei requisiti quantitativi.
Validità del preventivo:Normalmente 3–7 giorni, a seconda dei prezzi delle materie prime in acciaio inossidabile, dei tassi di cambio e delle attuali condizioni di mercato.
Campioni gratuiti:I campioni possono essere forniti gratuitamente per la verifica dimensionale e la valutazione della qualità. Le spese di spedizione espressa internazionale sono normalmente a carico del destinatario.
Il nostro periodo di garanzia standard sulla qualità del prodotto è di un anno. Se durante il periodo di garanzia viene confermato un problema di qualità correlato alla produzione, il nostro team indagherà sulla causa e fornirà una soluzione tecnica o post-vendita adeguata.
I clienti devono fornire il modello del prodotto, il numero dell'ordine, le condizioni di installazione, la pressione operativa, la temperatura operativa, il mezzo trasportato e foto o video pertinenti per assistere nella valutazione tecnica.
Produttore e luogo di origine:LIANHE – Wenzhou, Zhejiang, Cina
