Misurare: Da 1/4" a 4" (DN8-DN100)
Porta: Passaggio completo;
Fine connessione: Filettatura femmina/maschio BSPT BSP NPT, DIN259/2999,ISO 228
Processo:Corpo in fusione di investimento: lavorazione al tornio CNC.
Pressione di esercizio: 1000PSI per WOG.
Pressione di prova idrostatica:1500psi
Guarnizione dello stelo regolabile
Guarnizioni e sedi in puro teflon
Intervallo di temperatura: Da -60 a 450°

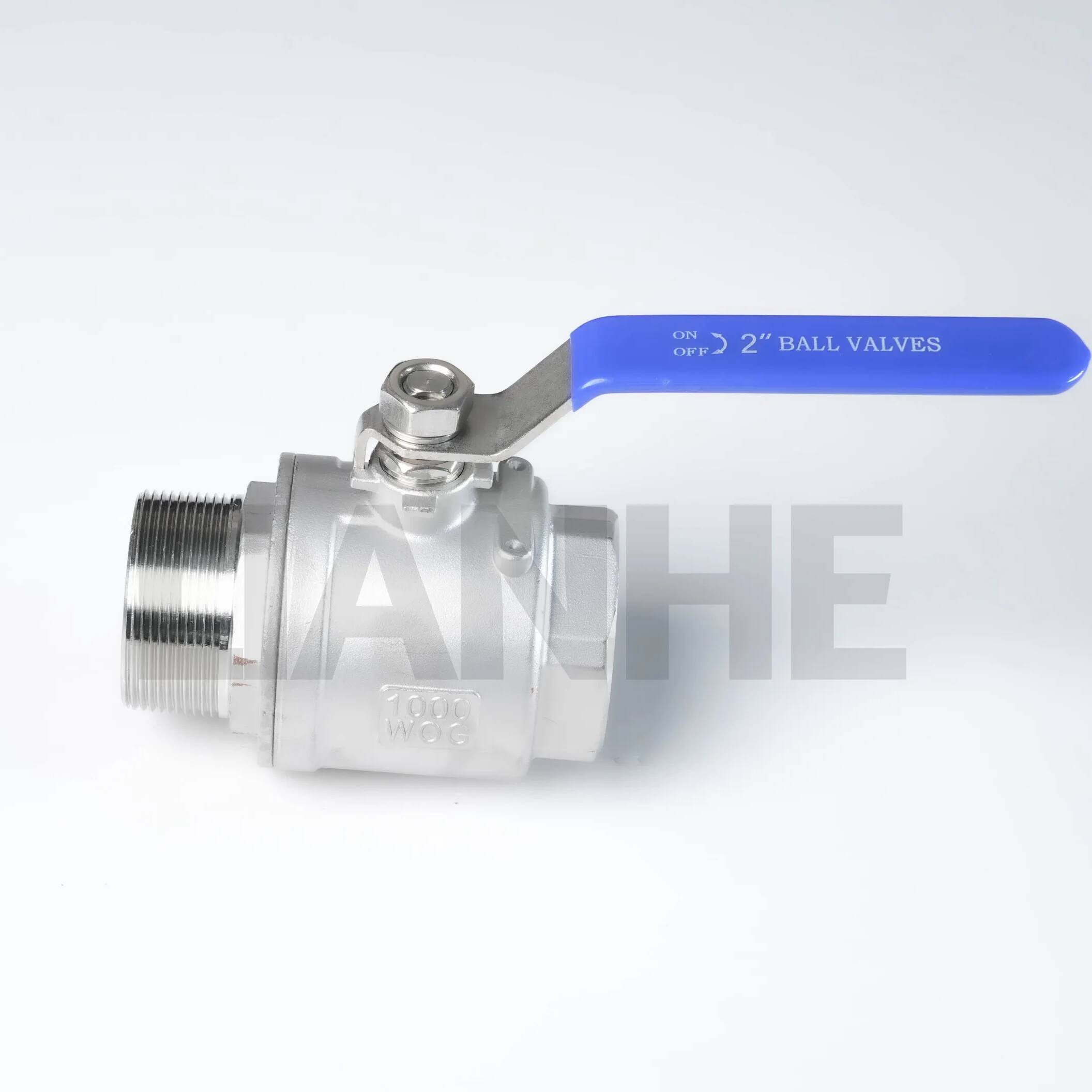

La valvola a sfera filettata F/M a 2 pezzi in acciaio inossidabile per impieghi gravosi è una robusta soluzione di controllo del flusso progettata per applicazioni industriali ad alta pressione e ad alta corrosione. Realizzata in acciaio inossidabile 316, questa valvola presenta filettature NPT femmina e maschio (ANSI B1.20.1) e un design a passaggio totale, garantendo prestazioni affidabili in ambienti difficili dove la durata e la resistenza alle perdite sono fondamentali.
Costruzione di livello industriale:
Corpo in acciaio inossidabile 316 (ASTM A316) con contenuto di molibdeno del 3,5%, che offre una resistenza migliore del 50% alla vaiolatura da cloruro rispetto all'acciaio inossidabile 304.
Design in due pezzi con stelo temprato (HRC 35-40) e fermo della sede rinforzato, resiste a una pressione di esercizio di 1.500 PSI e una durata di 10.000 cicli.
Efficienza del flusso a passaggio totale:
Il percorso del flusso senza restrizioni (alesaggio uguale al diametro del tubo) riduce la caduta di pressione del 25% rispetto alle valvole a porta ridotta, ideale per sistemi ad alto flusso (ad esempio, 50 GPM per valvole da 2").
La sede in PTFE con anello antiestrusione fornisce una chiusura a tenuta di bolle (API 598) e un funzionamento a bassa coppia (≤15 N·m per valvole da 2") anche dopo 5 anni di servizio.
Forza della connessione filettata:
Filettature femmina NPT (ingresso) e maschio NPT (uscita) per un fissaggio sicuro del tubo, compatibile con tubi in acciaio, ottone e PVC, con scanalature sigillanti per filettature opzionali per una maggiore resistenza alle perdite.
Il volantino per carichi pesanti (alluminio o acciaio inossidabile) fornisce il 30% in più di leva di coppia rispetto alle leve standard, adatto per il funzionamento manuale in posizioni difficili da raggiungere.
Resistenza agli ambienti estremi:
Intervallo di temperatura: da -40°C a 260°C (sede in RPTFE), adatto per liquidi criogenici, olio caldo e solventi chimici.
Conforme alla norma NACE MR0175 per il servizio di gas acido, che lo rende ideale per applicazioni di petrolio e gas con concentrazioni di H2S ≤ 3.000 PPM.
Ideale per ambienti industriali esigenti:
Esplorazione di petrolio e gas: Controllo on/off nelle linee di campionamento della testa pozzo e nei sistemi di iniezione chimica, con acciaio inossidabile 316 resistente alla corrosione dell'idrogeno solforato.
Elaborazione chimica: Movimentazione di mezzi aggressivi come acido solforico, idrossido di sodio e solventi organici in reattori e colonne di distillazione.
Ingegneria marina: Sistemi di zavorra per acqua salata e tubazioni per piattaforme offshore, resistenti alla costante esposizione all'acqua di mare e alle atmosfere marine.
Generazione di energia: Linee dell'acqua di alimentazione ad alta pressione e scaricatori di condensa negli impianti a ciclo combinato, resistenti ai rapidi cicli termici e all'erosione delle particelle.
D: La valvola può essere automatizzata con un attuatore?
UN:Sì, la piattaforma di montaggio ISO 5211 (opzionale) consente il collegamento diretto di attuatori elettrici/pneumatici per il controllo remoto.
D: Qual è il sigillante per filetti consigliato per le applicazioni chimiche??
UN:Utilizza un sigillante a base di PTFE resistente ai tuoi supporti; consultare la nostra scheda tecnica per le tabelle di compatibilità chimica.
D: Come verificare l'usura della sede in applicazioni critiche?
UN:Eseguire un test annuale delle bolle (pressione dell'aria di 5 PSI) e verificare la presenza di perdite; sostituire le sedi se la perdita supera gli standard API 598.
D: La valvola è adatta per fluidi abrasivi?
UN:Sì, ma installa un filtro a monte per filtrare le particelle >50μm e considera una sede metallo su metallo per una maggiore durata.
La valvola a sfera filettata F/M a 2 pezzi in acciaio inossidabile per impieghi gravosi è una robusta soluzione di controllo del flusso progettata per applicazioni industriali ad alta pressione e ad alta corrosione. Realizzata in acciaio inossidabile 316, questa valvola presenta filettature NPT femmina e maschio (ANSI B1.20.1) e un design a passaggio totale, garantendo prestazioni affidabili in ambienti difficili dove la durata e la resistenza alle perdite sono fondamentali.
Costruzione di livello industriale:
Corpo in acciaio inossidabile 316 (ASTM A316) con contenuto di molibdeno del 3,5%, che offre una resistenza migliore del 50% alla vaiolatura da cloruro rispetto all'acciaio inossidabile 304.
Design in due pezzi con stelo temprato (HRC 35-40) e fermo della sede rinforzato, resiste a una pressione di esercizio di 1.500 PSI e una durata di 10.000 cicli.
Efficienza del flusso a passaggio totale:
Il percorso del flusso senza restrizioni (alesaggio uguale al diametro del tubo) riduce la caduta di pressione del 25% rispetto alle valvole a porta ridotta, ideale per sistemi ad alto flusso (ad esempio, 50 GPM per valvole da 2").
La sede in PTFE con anello antiestrusione fornisce una chiusura a tenuta di bolle (API 598) e un funzionamento a bassa coppia (≤15 N·m per valvole da 2") anche dopo 5 anni di servizio.
Forza della connessione filettata:
Filettature femmina NPT (ingresso) e maschio NPT (uscita) per un fissaggio sicuro del tubo, compatibile con tubi in acciaio, ottone e PVC, con scanalature sigillanti per filettature opzionali per una maggiore resistenza alle perdite.
Il volantino per carichi pesanti (alluminio o acciaio inossidabile) fornisce il 30% in più di leva di coppia rispetto alle leve standard, adatto per il funzionamento manuale in posizioni difficili da raggiungere.
Resistenza agli ambienti estremi:
Intervallo di temperatura: da -40°C a 260°C (sede in RPTFE), adatto per liquidi criogenici, olio caldo e solventi chimici.
Conforme alla norma NACE MR0175 per il servizio di gas acido, che lo rende ideale per applicazioni di petrolio e gas con concentrazioni di H2S ≤ 3.000 PPM.
Ideale per ambienti industriali esigenti:
Esplorazione di petrolio e gas: Controllo on/off nelle linee di campionamento della testa pozzo e nei sistemi di iniezione chimica, con acciaio inossidabile 316 resistente alla corrosione dell'idrogeno solforato.
Elaborazione chimica: Movimentazione di mezzi aggressivi come acido solforico, idrossido di sodio e solventi organici in reattori e colonne di distillazione.
Ingegneria marina: Sistemi di zavorra per acqua salata e tubazioni per piattaforme offshore, resistenti alla costante esposizione all'acqua di mare e alle atmosfere marine.
Generazione di energia: Linee dell'acqua di alimentazione ad alta pressione e scaricatori di condensa negli impianti a ciclo combinato, resistenti ai rapidi cicli termici e all'erosione delle particelle.
D: La valvola può essere automatizzata con un attuatore?
UN:Sì, la piattaforma di montaggio ISO 5211 (opzionale) consente il collegamento diretto di attuatori elettrici/pneumatici per il controllo remoto.
D: Qual è il sigillante per filetti consigliato per le applicazioni chimiche??
UN:Utilizza un sigillante a base di PTFE resistente ai tuoi supporti; consultare la nostra scheda tecnica per le tabelle di compatibilità chimica.
D: Come verificare l'usura della sede in applicazioni critiche?
UN:Eseguire un test annuale delle bolle (pressione dell'aria di 5 PSI) e verificare la presenza di perdite; sostituire le sedi se la perdita supera gli standard API 598.
D: La valvola è adatta per fluidi abrasivi?
UN:Sì, ma installa un filtro a monte per filtrare le particelle >50μm e considera una sede metallo su metallo per una maggiore durata.
