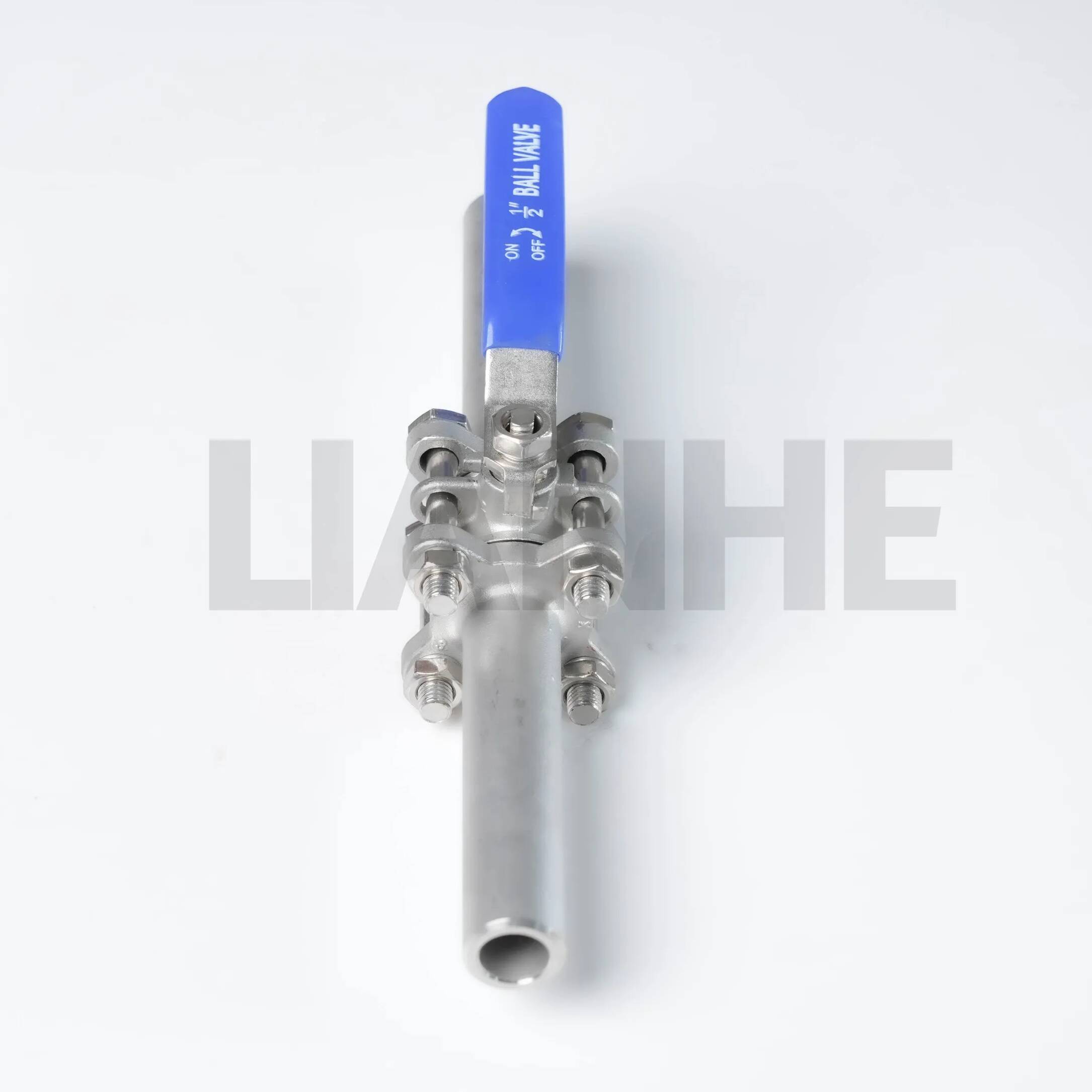

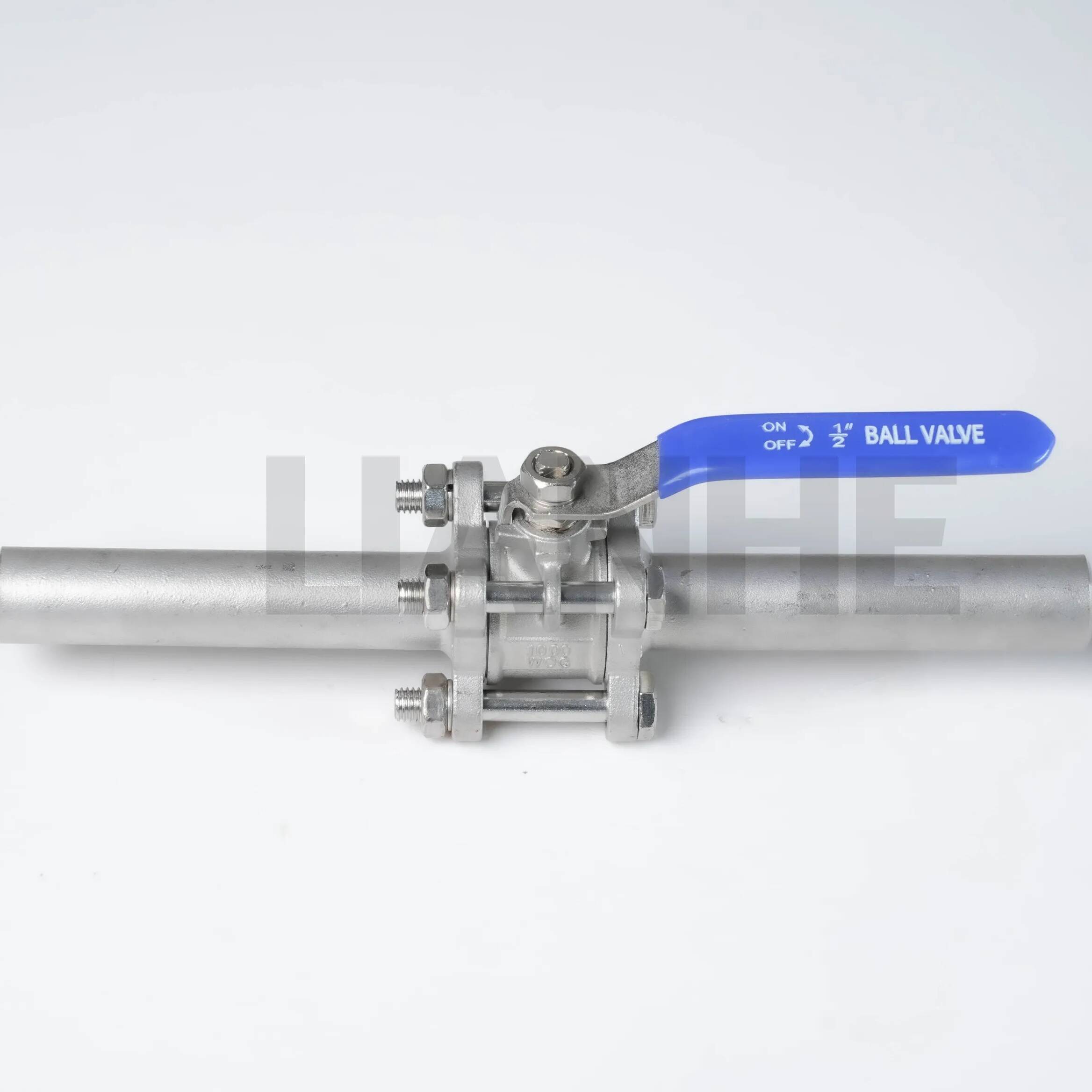

Valvola a sfera a saldatura a 3 pezzi di tipo lungo per tubazioni industriali

Panoramica

La valvola a sfera con saldatura a 3 pezzi di tipo lungo è una valvola industriale ad alte prestazioni progettata per un controllo affidabile del flusso in sistemi di tubazioni ad alta pressione e alta temperatura. Costruita con un corpo saldato in tre pezzi (acciaio al carbonio ASTM A105 o acciaio inossidabile A316), questa valvola presenta un design a passaggio totale e una sfera lavorata con precisione per ridurre al minimo la caduta di pressione e garantire una chiusura ermetica. La configurazione a corpo lungo fornisce stabilità strutturale e allineamento migliorati per le installazioni saldate, rendendolo ideale per applicazioni pesanti in cui sicurezza e durata sono fondamentali.

Caratteristiche

Robusta costruzione in tre pezzi:

Design a corpo diviso con estremità saldate di testa (ANSI B16.25) per una facile manutenzione e sostituzione dei componenti interni senza scollegare le tubazioni.

Giunti saldati testati a 1,5x MAWP (pressione di esercizio massima consentita) per evitare perdite in ambienti ad alte vibrazioni.

Efficienza del flusso a passaggio totale:

Il percorso del flusso senza restrizioni (uguale al diametro del tubo) riduce la turbolenza e la perdita di pressione, raggiungendo valori Cv superiori del 20% rispetto alle valvole standard a passaggio ridotto.

La sfera lucidata (Ra ≤0,8μm) e la sede in PTFE garantiscono una chiusura a tenuta di bolle (standard API 598) e una bassa coppia operativa (≤15 N·m per valvole da 2").

Materiali ad alte prestazioni:

Corpo: acciaio al carbonio (fino a 425°C) o acciaio inossidabile (fino a 650°C), compatibile con mezzi corrosivi come acidi, alcali e acqua di mare.

Sedile: opzioni in PTFE rinforzato, RPTFE o metallo su metallo (rivestimento in stellite) per temperature comprese tra -46°C e 815°C.

Miglioramenti della sicurezza:

Stelo integrato a prova di esplosione e dispositivo antistatico (collega la sfera allo stelo per dissipare la carica statica), conforme agli standard di sicurezza API 6D e ISO 14313.

La maniglia bloccabile (corsa di 90°) impedisce l'azionamento non autorizzato, con indicatore di posizione opzionale per lo stato del flusso visivo.

Applicazione

Ideale per processi industriali che richiedono un controllo preciso del flusso:

Petrolio e gas: Controllo on/off in condotte di raffineria, teste pozzo e impianti petrolchimici, conforme alla norma NACE MR0175 per il servizio gas acido.

Generazione di energia: Sistemi a vapore e condensa nelle centrali termoelettriche, resistenti al vapore ad alta pressione (fino a 250 bar) e ai rapidi sbalzi di temperatura.

Elaborazione chimica: Movimentazione di fluidi corrosivi in ​​reattori chimici e sistemi di miscelazione, con varianti in acciaio inossidabile conformi alla FDA 21 CFR Parte 177 per applicazioni di grado alimentare.

Trattamento delle acque: Condutture per acqua e acque reflue per carichi pesanti, che forniscono una chiusura affidabile per pompe, filtri e serbatoi di stoccaggio.

Domande frequenti

D: A quali standard di saldatura sono conformi le estremità?

R: Le estremità saldate di testa soddisfano ANSI B16.25 e ASME B31.3, adatte sia per i processi di saldatura GTAW (TIG) che GMAW (MIG).

D: La valvola può essere installata in tubazioni verticali?

R: Sì, il design in tre pezzi consente l'installazione in qualsiasi orientamento, sebbene sia consigliata l'installazione orizzontale per una distribuzione ottimale dell'usura del sedile.

D: Qual è l'intervallo di manutenzione tipico?

R: Manutenzione ordinaria (lubrificazione, ispezione della sede) ogni 12-24 mesi, a seconda della corrosività del mezzo e della frequenza operativa.

D: Sono disponibili modelli ignifughi?

R: Sì, struttura ignifuga opzionale (conforme API 607) con guarnizioni in grafite e sedi metalliche per i sistemi di arresto di emergenza.
