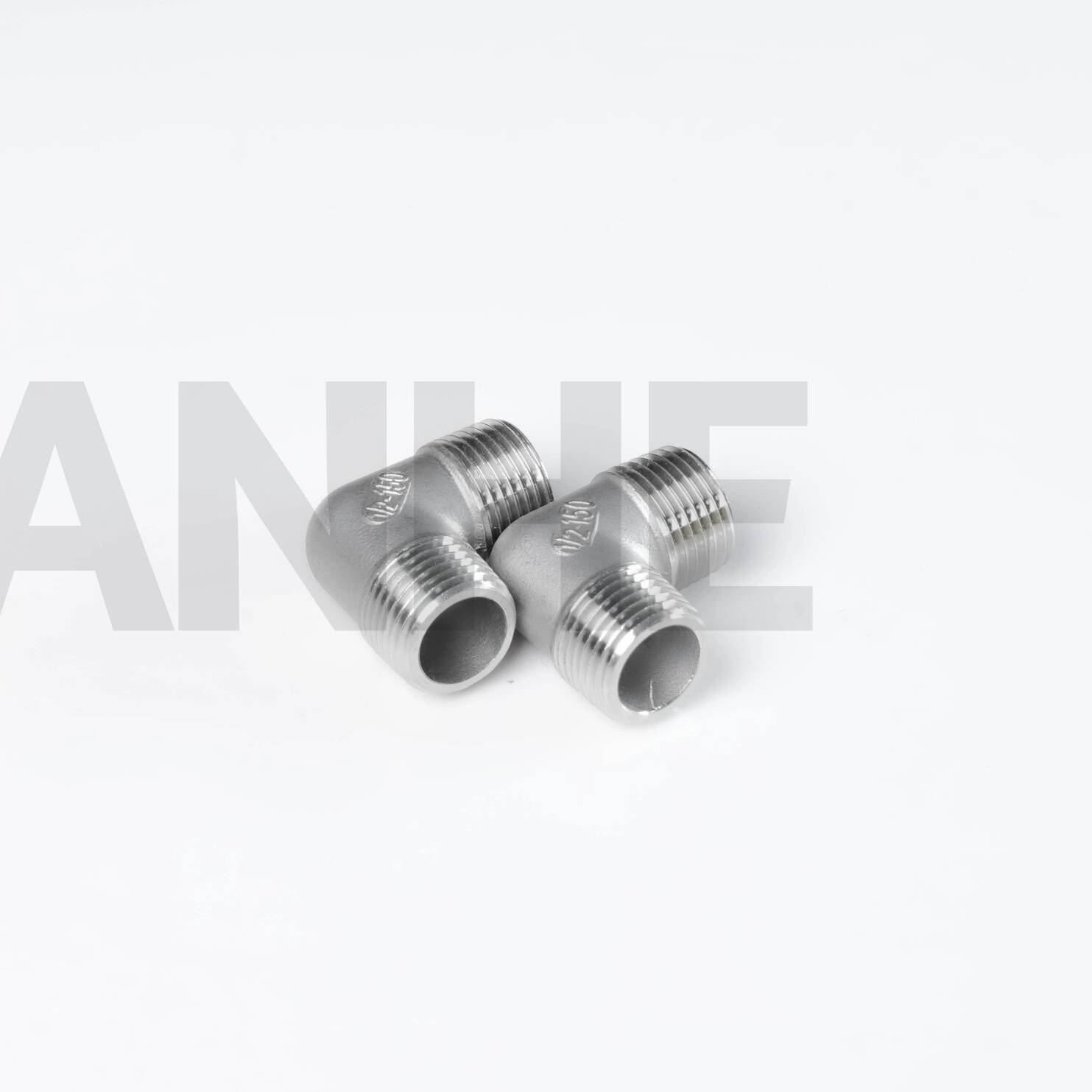

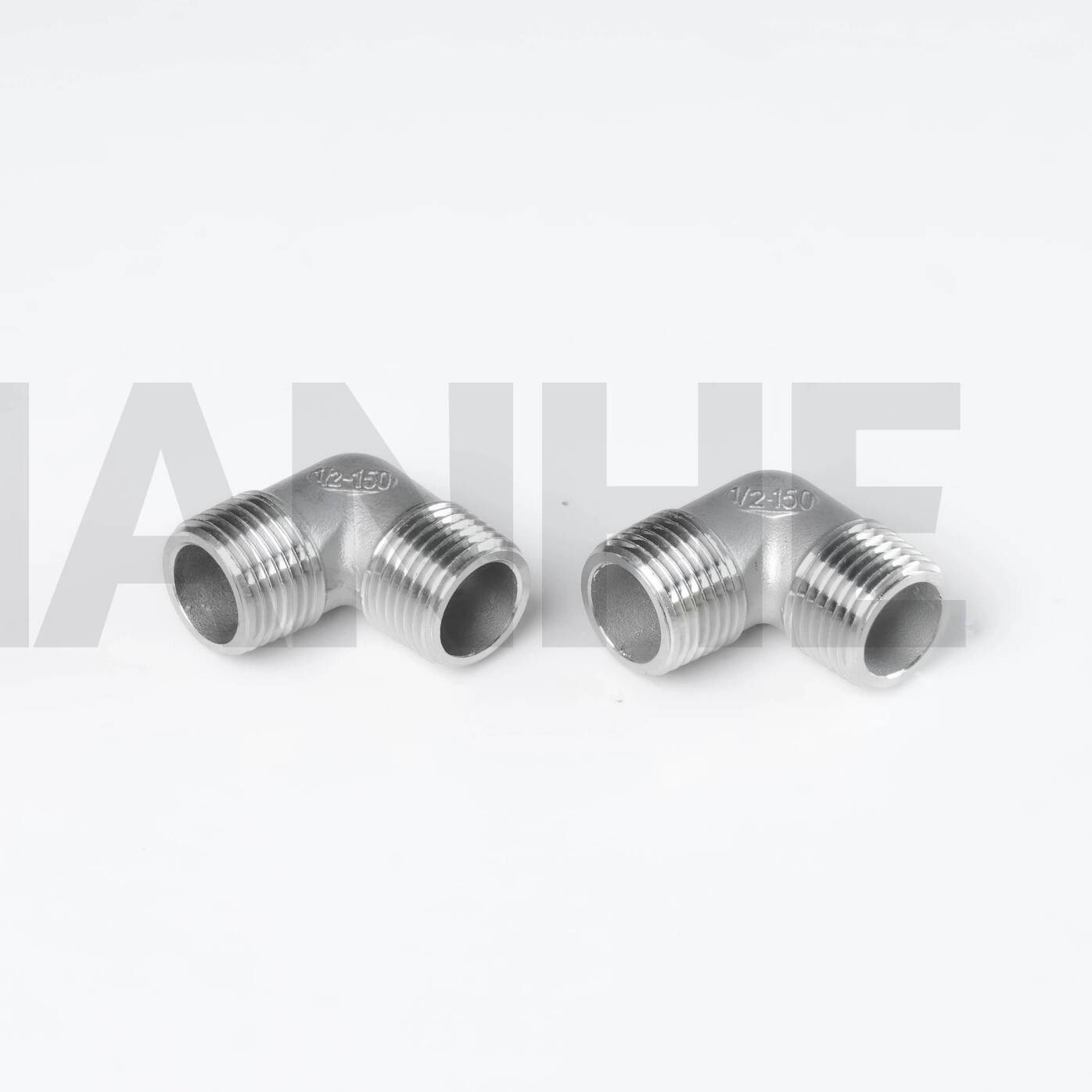

I gomiti filettati a 90 gradi da 150# in acciaio inossidabile ad alta pressione sono raccordi per tubi progettati con precisione progettati per cambiare direzione nei sistemi filettati ad alta pressione garantendo al tempo stesso connessioni senza perdite e stabilità strutturale. Realizzati in acciaio inossidabile 304 o 316, questi gomiti sono dotati di filettatura NPT (ANSI B1.20.1) e raggio 1,5D, ideali per applicazioni industriali e commerciali che richiedono robustezza e resistenza alla corrosione.
Materiale e filettatura di alta qualità:
Costruito in acciaio inossidabile ASTM A312 (304 o 316), con una resistenza alla trazione minima di 515 MPa e un allungamento ≥ 30% per resistenza agli urti in scenari ad alta pressione.
Filettature NPT femmina (angolo di 60°, 11,5 filettature per pollice per dimensioni 1/2"-2") lavorate con tolleranza di ±0,05 mm, testate a 1,5x pressione di esercizio (150 PSI per classificazione 150#).
Ottimizzazione del flusso e dello stress:
Il raggio della linea centrale 1,5D (conforme ANSI B16.11) riduce la resistenza al flusso e la turbolenza, raggiungendo valori Cv superiori del 10% rispetto ai gomiti standard a raggio corto.
Le sezioni rinforzate del tallone e della punta (spessore della parete 1,2x) resistono all'espansione termica e alle vibrazioni, fondamentali per i collegamenti di pompe e compressori.
Compatibilità versatile:
Si collega a tubi in acciaio al carbonio, acciaio inossidabile e plastica con filettature NPT, adatti per applicazioni con aria, acqua, olio e gas non corrosivi.
Disponibili nelle misure da 1/8" a 4" NPS, con opzioni schedula 40 (pressione standard) e schedula 80 (alta pressione) (fino a 3.000 PSI per schedula 80).
Conformità e finitura:
Conformità agli standard ASME B16.11 e MSS SP-83, con elettrolucidatura opzionale (Ra ≤0,8μm) per sistemi ad elevata purezza nell'industria farmaceutica e dei semiconduttori.
La superficie passivata (per gomiti 316) riduce la lisciviazione di ioni metallici, garantendo la conformità con FDA 21 CFR Parte 177 per applicazioni di grado alimentare.
Ideale per ambienti ad alta pressione e corrosivi:
Idraulica industriale: Reindirizzamento del fluido idraulico in macchinari e sistemi di automazione, con 316 gomiti che resistono alla degradazione causata dagli additivi dell'olio.
Sistemi HVAC: Linee di condensa e refrigerante negli edifici commerciali, con 304 gomiti che forniscono collegamenti affidabili in ambienti umidi.
Laboratori chimici: Linee di trasferimento chimico ad elevata purezza, con gomiti 316 elettrolucidati che riducono al minimo i rischi di contaminazione nei sistemi di erogazione dei reagenti.
Hardware marino: Collegamento delle linee di acqua dolce e carburante a bordo, con acciaio inossidabile 316 che resiste agli spruzzi di acqua salata e alla corrosione per oltre 10 anni.
D: Questi gomiti possono essere utilizzati con filettature British Standard Pipe (BSP).?
UN:No, presentano filettature NPT; utilizzare un adattatore NPT-BSP per la compatibilità con i sistemi di filettatura metrica.
D: Quale sigillante per filettature è consigliato?
UN:Utilizzare nastro in PTFE o sigillante per tubi per acqua/gas; per i sistemi di olio ad alta pressione, prendere in considerazione sigillanti anaerobici per una maggiore resistenza alle perdite.
D: Come prevenire il grippaggio delle filettature in acciaio inossidabile?
UN:Applicare un composto antigrippaggio (a base di nichel per alte temperature) ed evitare un serraggio eccessivo oltre la coppia consigliata (ad esempio 40 N·m per gomiti da 1").
D: Esistono opzioni ignifughe per i mezzi infiammabili?
UN:Sebbene non sia ignifugo, l'elevato punto di fusione dell'acciaio inossidabile 316 (1.400°C) lo rende adatto ad ambienti a moderato rischio di incendio se abbinato a guarnizioni metalliche.
