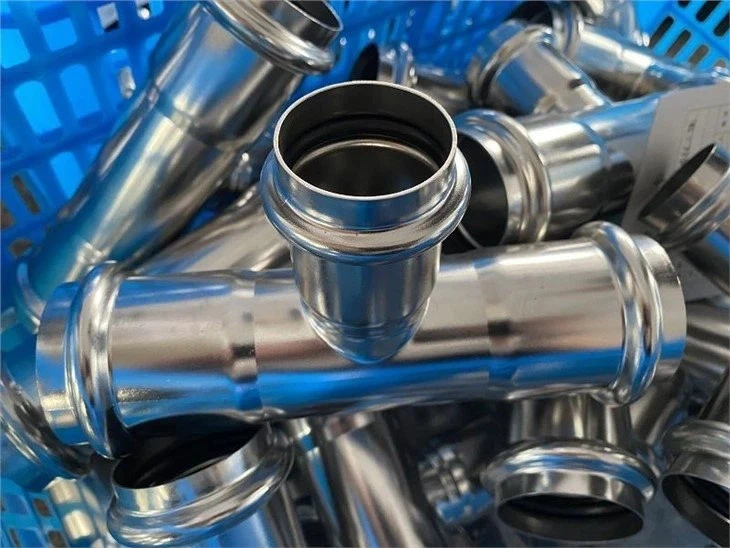

Specificare il materiale delle tubazioni sbagliato comporta rischi aggiuntivi. Una specifica eccessiva drena le risorse tecniche, mentre una specifica insufficiente porta a corrosione prematura, tempi di inattività del sistema e potenziali responsabilità ambientali o di sicurezza. Sebbene entrambe le varianti 304 e 316 appartengano alla famiglia austenitica della serie 300, le loro piccole differenze chimiche determinano durate operative molto diverse in specifici ambienti di gestione dei fluidi. Ingegneri e progettisti spesso hanno difficoltà a determinare quale grado soddisfi le esigenze specifiche della loro struttura senza sovraccaricare il sistema.
Esploreremo le basi chimiche e i limiti prestazionali di queste due popolari leghe. Imparerai come valutare la compatibilità dei fluidi, orientarti negli standard di settore e affrontare le realtà critiche della fabbricazione. In definitiva, questa guida fornisce un quadro basato sull'evidenza per aiutare i progettisti e gli ingegneri delle strutture a valutare quale grado si allinea ai parametri ambientali e dei fluidi del loro sistema.
La linea di base:L'acciaio inossidabile 304 è lo standard del settore e offre un'eccellente resistenza alla corrosione di base ed efficienza in termini di costi per applicazioni di acqua dolce, HVAC e sanitarie generali.
Il differenziatore:L'acciaio inossidabile 316 contiene il 2–3% di molibdeno, aumentando significativamente la resistenza ai cloruri (sali) e ai solventi industriali.
La realtà finanziaria:Il 316 costa in genere il 20-40% in più rispetto al 304, richiedendo un'analisi del costo totale di proprietà (TCO) basata sul ciclo di vita previsto del sistema di tubazioni e sui rischi di guasto.
Il fattore di saldatura:Per i sistemi di tubazioni saldate, le varianti a basso contenuto di carbonio (304L e 316L) sono fondamentali per prevenire la precipitazione di carburo e la corrosione localizzata sui cordoni di saldatura.
Per capire come si comportano queste leghe sul campo, dobbiamo prima guardare al loro DNA metallurgico. Entrambi i materiali condividono tratti austenitici fondamentali. Contengono alti livelli di cromo e nichel. Il cromo è l'elemento critico qui. Reagisce con l'ossigeno per formare uno strato di ossido passivo microscopico e autoriparante. Questo strato protegge il metallo sottostante dal degrado ambientale. Il nichel fornisce la duttilità strutturale. Stabilizza la fase austenitica, rendendo il metallo altamente formabile e saldabile.
La divergenza primaria si verifica con l'introduzione del molibdeno. Quando i produttori di acciaio produconoAcciaio inossidabile 316, aggiungono dal 2% al 3% di molibdeno alla miscela di leghe. Questo elemento specifico fortifica lo strato di ossido passivo. Fissa la pellicola protettiva, rendendola altamente resistente alla corrosione da cloruri e alla corrosione interstiziale. Senza molibdeno, gli ioni cloruro possono facilmente sfondare lo strato passivo. Una volta aperta la breccia, la corrosione localizzata si diffonde rapidamente attraverso la parete del tubo.
Poiché questi due gradi sembrano identici a occhio nudo, la verifica del materiale è un passaggio fondamentale. Non è possibile differenziarli per peso, colore o consistenza. Pertanto, il test di identificazione positiva del materiale (PMI) diventa una fase di implementazione obbligatoria. I responsabili degli approvvigionamenti e gli installatori utilizzano in genere scanner a fluorescenza a raggi X (XRF). Questi dispositivi portatili verificano istantaneamente la presenza di molibdeno, garantendo che nella vostra struttura entri il materiale corretto.
|
Grado di lega |
Cromo (Cr) |
Nichel (Ni) |
Molibdeno (Mo) |
Carbonio (standard) |
|---|---|---|---|---|
|
304 |
18% - 20% |
8% - 10,5% |
N / A |
0,08% massimo |
|
316 |
16% - 18% |
10% - 14% |
2% - 3% |
0,08% massimo |
La compatibilità dei fluidi determina il successo o il fallimento di qualsiasi sistema di instradamento industriale. L'esposizione al cloruro rappresenta la minaccia più comune per le infrastrutture delle tubazioni. Quando usi standardAcciaio inossidabile 304 negli ambienti marini, spesso fallisce prematuramente. Il sale marino trasportato dall'aria si deposita sulla superficie del tubo. I cloruri attaccano lo strato passivo, dando origine a microscopici alveoli. Nel corso del tempo, queste cavità si approfondiscono, compromettendo l’integrità strutturale. Guasti simili si verificano in sistemi esposti a sali antighiaccio o a percorsi chimici ad alto contenuto di cloruro. In questi scenari, il metallo spesso soccombe alla tensocorrosione (SCC).
Le soluzioni acide e caustiche aggressive richiedono meccanismi di difesa potenziati. Il molibdeno fornisce questa barriera cruciale. Consente alla lega migliorata di gestire gli acidi solforico e fosforico molto meglio rispetto ai gradi standard. Gli ingegneri di processo spesso convogliano concentrazioni moderate di questi acidi attraverso gli impianti. In questi ambienti chimici esigenti, lo strato passivo fortificato previene il rapido degrado del materiale, mantenendo il fluido di processo puro e contenuto.
Quando si valutano i limiti meccanici, entrambi i gradi condividono notevoli somiglianze. Offrono una resistenza alla trazione di base quasi identica. Entrambi i materiali forniscono un'eccellente resistenza all'ossidazione alle alte temperature, mantenendo la stabilità strutturale fino a circa 1600°F (870°C). Al di sopra di questa soglia, le incrostazioni diventano un problema significativo, richiedendo leghe specializzate resistenti al calore.
Le prestazioni criogeniche sono un altro punto di forza condiviso. L'acciaio al carbonio diventa pericolosamente fragile a temperature inferiori allo zero. Al contrario, le leghe austenitiche mantengono eccezionale tenacità e duttilità in condizioni di freddo estremo. Gli ingegneri li utilizzano spesso nei percorsi dell'azoto liquido o del GNL. Poiché i limiti termici raramente separano i due gradi, il processo di selezione a temperature estreme dovrebbe basarsi sulla corrosività del fluido anziché sui vincoli meccanici di temperatura.
Gli standard di settore spesso impongono la selezione dei materiali in base ai requisiti di base di igiene e sicurezza. Il grado standard funge da cavallo di battaglia per ambienti privi di minacce chimiche aggressive. Fornisce un'affidabilità eccezionale se utilizzato nel contesto corretto.
Lo troverete ideale per le seguenti applicazioni:
Sistemi idraulici commerciali:Gestisce l'acqua potabile municipale in modo impeccabile, prevenendo la formazione di ruggine e calcare.
Tubazioni del birrificio (lato freddo):Resiste ai detergenti delicati e mantiene la purezza dell'acqua e della birra durante la lavorazione a freddo.
Lavorazione casearia:Resiste facilmente ai protocolli igienico-sanitari standard senza degradarsi.
Circuiti dell'acqua refrigerata HVAC:Offre decenni di prestazioni senza perdite nei sistemi a circuito chiuso.
Dal punto di vista della conformità, questo materiale soddisfa i requisiti standard della FDA. Inoltre, si allinea perfettamente agli standard sanitari 3-A per il percorso di alimenti e bevande non corrosivi. Se il fluido di processo rimane neutro e la struttura evita le atmosfere marine, questo grado garantisce una longevità operativa eccezionale.
Alcune industrie operano in condizioni spietate. In questi settori, il degrado dei materiali porta a contaminazioni catastrofiche o rischi per la sicurezza. Il passaggio al grado potenziato con molibdeno non è facoltativo; è una necessità ingegneristica.
È la scelta obbligata per questi settori critici:
Produzione farmaceutica:I sistemi Water for Injection (WFI) richiedono finiture superficiali incontaminate che resistano ai prodotti chimici di sterilizzazione aggressivi.
Condotte marittime e offshore:L'esposizione costante agli spruzzi di acqua salata richiede la massima resistenza alla corrosione localizzata.
Impianti di trattamento delle acque reflue:Le composizioni chimiche variabili e la clorazione pesante distruggono rapidamente i metalli minori.
Impianti di lavorazione chimica:Il trasporto di solventi reattivi e acidi industriali richiede robuste difese metallurgiche.
La conformità spesso impone questa selezione. Lo standard ASME B31.3 (Process Piping) regolamenta pesantemente i servizi fluidi. Per sostanze chimiche altamente corrosive o tossiche, la specifica di questo grado avanzato garantisce la conformità normativa e protegge il personale della struttura.
La valutazione dei materiali delle tubazioni richiede di guardare oltre l'installazione iniziale. È necessario valutare la durata operativa prevista e i rischi associati al guasto del materiale. Specificare materiali inadeguati porta ad una cascata di responsabilità operative.
Considerare la realtà dei guasti alle tubazioni. Se un tubo si degrada in un ambiente difficile, le conseguenze vanno ben oltre la semplice sostituzione di un pezzo della bobina danneggiato. L'arresto del sistema interrompe la produzione, provocando gravi colli di bottiglia operativi. Una perdita chimica innesca mandati di pulizia ambientale, audit normativi e indagini sulla sicurezza. Utilizzando un robustoacciaio inossidabilequadro progettato per l’ambiente specifico, i progettisti della struttura mitigano questi gravi rischi. La resistenza superiore della lega di molibdeno funge da necessaria polizza assicurativa operativa contro variabili ambientali imprevedibili.
|
Livello di esposizione al cloruro |
Prevedibilità ambientale |
Strategia dei materiali consigliata |
|---|---|---|
|
0% (fluidi neutri) |
Altamente prevedibile/controllato |
La qualità standard offre un'affidabilità ottimale. |
|
Da basso a moderato (<100 ppm) |
Stabile con lavaggi occasionali |
Grado standard accettabile con una manutenzione rigorosa. |
|
Alto (>100 ppm) |
Imprevedibile/duro |
Grado aggiornato richiesto per la mitigazione del rischio. |
|
Diretto marittimo/costiero |
Esposizione costante al sale |
Il grado aggiornato è un requisito assoluto. |
Se il tuo sistema non presenta alcuna esposizione al cloruro, le leghe austenitiche standard garantiscono una longevità eccezionale. Tuttavia, se l'esposizione al cloruro supera lo zero o se i protocolli di lavaggio della struttura introducono disinfettanti aggressivi, è necessario fortificare il sistema contro la vaiolatura. In queste condizioni aggressive, dare priorità alla longevità difensiva previene il fallimento catastrofico del sistema.
Progettare un sistema su carta è molto diverso da fabbricarlo sul campo. Quando gli installatori saldano questi materiali, il calore intenso altera radicalmente la metallurgia locale. Ciò introduce un fenomeno specifico noto come sensibilizzazione.
I gradi austenitici standard contengono fino allo 0,08% di carbonio. Durante il processo di saldatura, la zona termicamente alterata (HAZ) raggiunge temperature comprese tra 800°F e 1500°F. All'interno di questa finestra di temperatura critica, gli atomi di carbonio si legano al cromo per formare carburi di cromo. Questa precipitazione allontana il cromo dai bordi del grano. Di conseguenza, l'area localizzata perde il suo strato di ossido passivo. Il cordone di saldatura diventa altamente suscettibile alla corrosione intergranulare. Anche se il resto del tubo rimane intatto, i giunti saldati indeboliti cederanno rapidamente.
Per eliminare questo rischio di sensibilizzazione, i metallurgisti hanno sviluppato varianti a basso tenore di carbonio. Li identifichiamo come gradi "L". Limitando il contenuto massimo di carbonio allo 0,03%, i produttori prevengono la precipitazione del carburo durante il ciclo termico. Semplicemente non c'è abbastanza carbonio disponibile per esaurire il cromo.
Quando si progetta un sistema saldato moderno, specificare la variante a basse emissioni di carbonio è una best practice del settore. Oggi, i produttori di tubi di alta qualità producono abitualmente tubazioni con doppia certificazione. La doppia certificazione significa che il tubo soddisfa i requisiti di resistenza meccanica del grado standard pur mantenendo i bassi limiti di carbonio del grado "L". Utilizzando la doppia certificazioneAcciaio inossidabile 316garantisce fabbricazione senza soluzione di continuità, integrità strutturale e massima resistenza alla corrosione post-saldatura.
La scelta del materiale ottimale per il proprio sistema di tubazioni richiede il bilanciamento delle esigenze ambientali con l'affidabilità operativa. Scegli la lega 304 standard per un'affidabilità a lungo termine in ambienti sanitari neutri, d'acqua dolce e generali. Scegli la lega 316 rinforzata con molibdeno per una longevità difensiva senza compromessi in condizioni aggressive, ricche di cloruro o altamente acide. Una scelta corretta previene il degrado prematuro e protegge la struttura da tempi di inattività imprevisti.
Prima di finalizzare le specifiche di approvvigionamento, consultare il proprio ingegnere di processo. Esaminare le schede di sicurezza (SDS) per ogni fluido che entra nel sistema, prestando molta attenzione alle concentrazioni di cloruro e ai livelli di pH. Infine, richiedi sempre i Mill Test Reports (MTR) certificati al tuo fornitore di tubazioni per verificare le composizioni chimiche precise e garantire il successo dell'implementazione sul campo.
R: No. Sono visivamente indistinguibili. Condividono la stessa finitura superficiale, colore e struttura. La verifica richiede il controllo dei numeri di colata del materiale stampato, la richiesta di un rapporto di test del materiale (MTR) o l'utilizzo di uno scanner a fluorescenza a raggi X (XRF) durante l'identificazione positiva del materiale (PMI).
R: Come i gradi austenitici standard, generalmente non è magnetico allo stato ricotto. Tuttavia, i processi meccanici di lavorazione a freddo, come la piegatura, la laminazione o la formatura aggressiva dei tubi, possono alterare la microstruttura e indurre un leggero magnetismo in entrambi i gradi.
R: Sì, gli installatori di tubi possono saldarli insieme. La corrosione galvanica tra i due è minima poiché i loro indici anodici sono quasi identici. Tuttavia, la resistenza complessiva alla corrosione del sistema sarà limitata al componente più debole. Generalmente si evita di mescolarli per evitare confusione nelle specifiche ed errori di manutenzione.
R: La "L" sta per basso tenore di carbonio. La variante a basso contenuto di carbonio ha un contenuto massimo di carbonio dello 0,03%, rispetto allo 0,08% della qualità standard. Questo livello minimo di carbonio impedisce la precipitazione di carburo di cromo durante la saldatura, rendendolo la scelta standard del settore per le bobine di tubi fabbricati.
