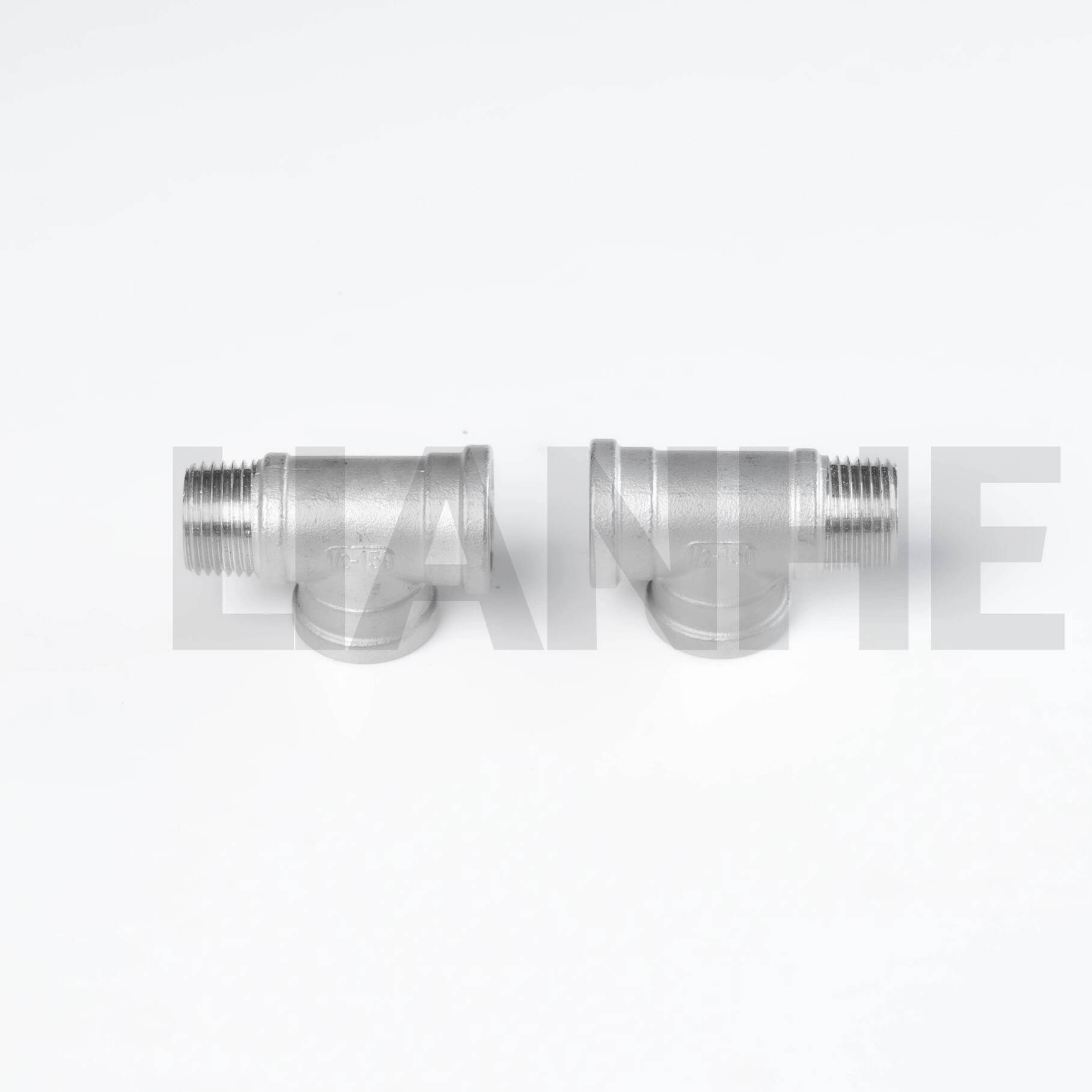

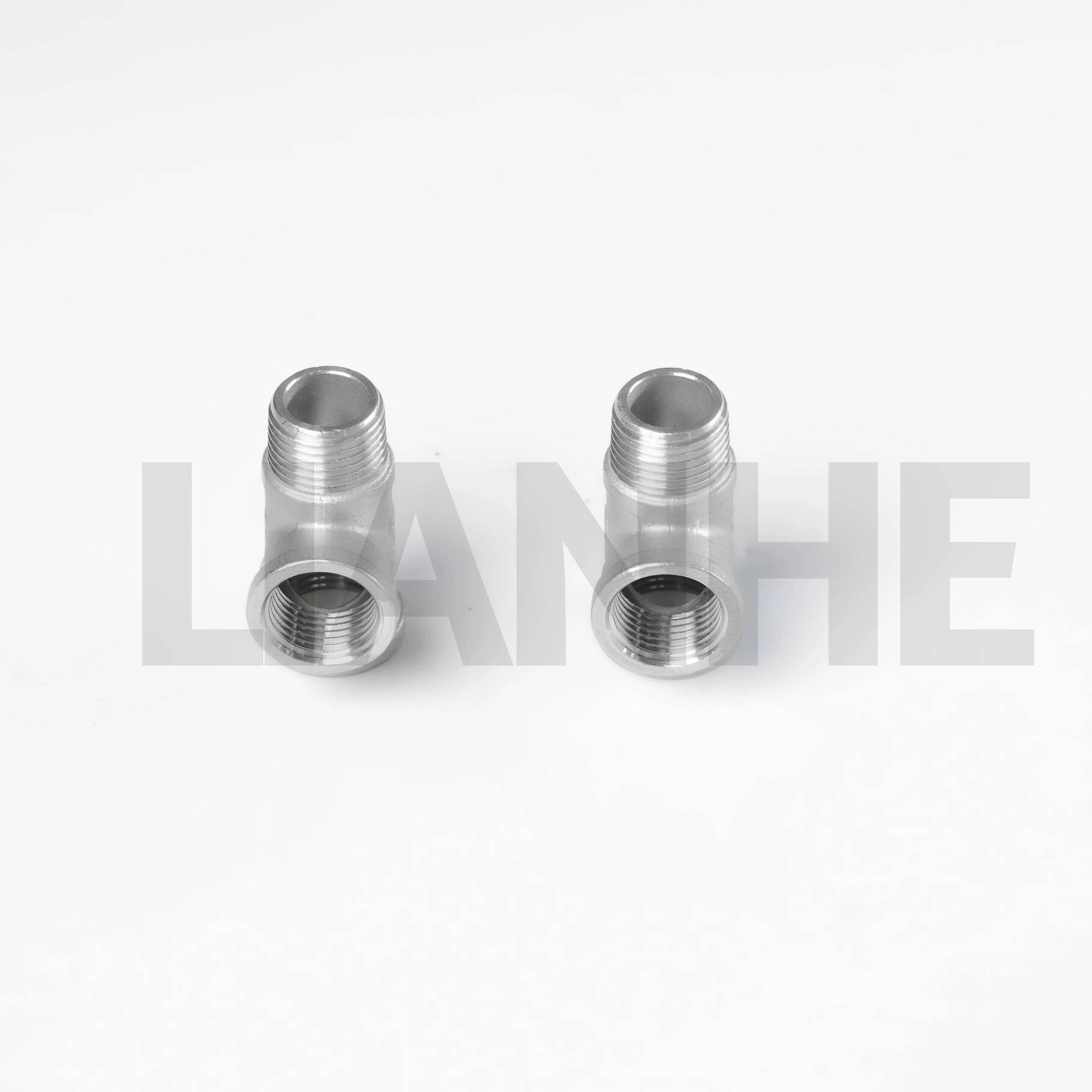

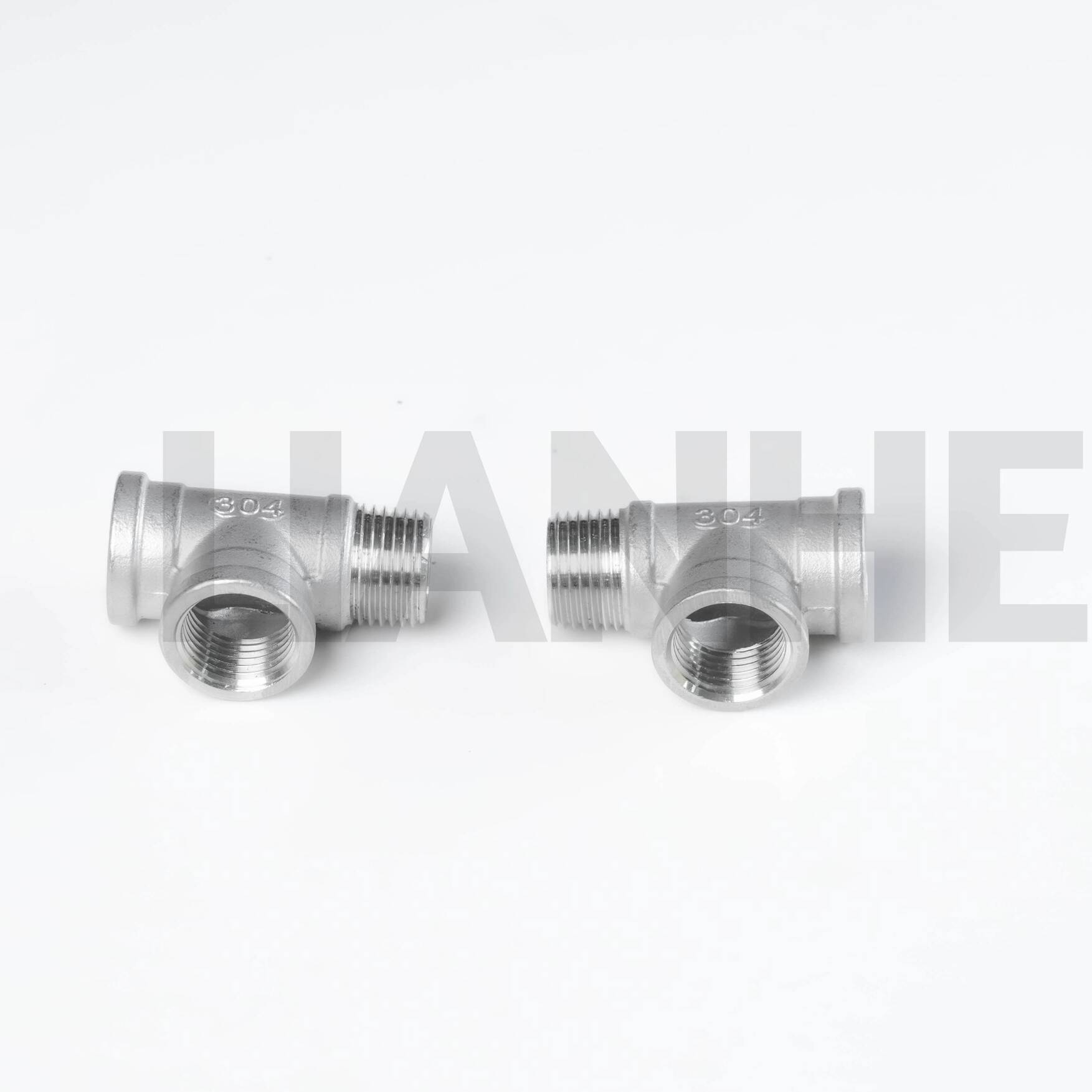

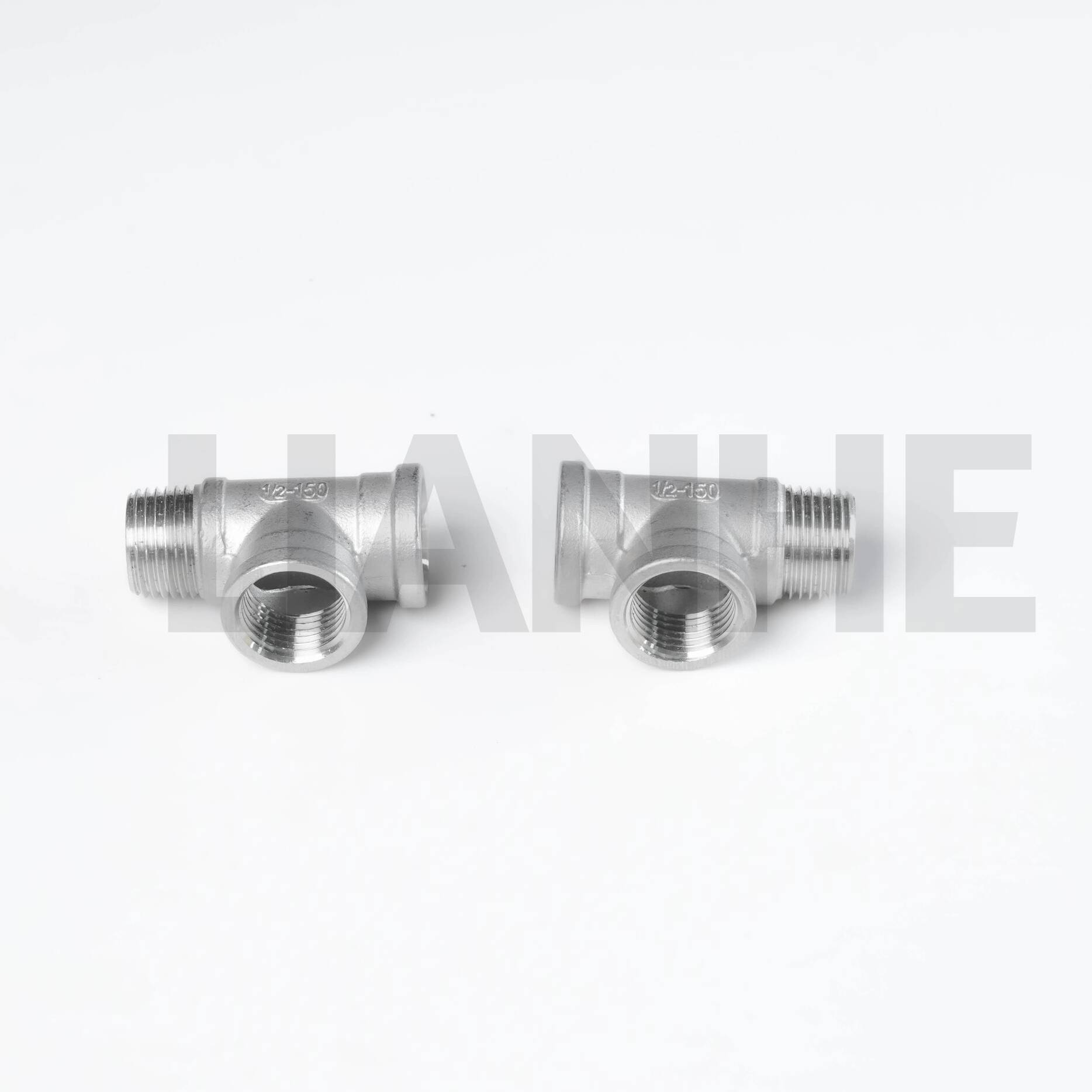

Il raccordo a T classe 150 con filettatura F/M in acciaio inossidabile ad alta pressione è un raccordo per tubi versatile progettato per creare connessioni di derivazione in sistemi di tubazioni filettate, combinando filettature NPT femmina e maschio per un'installazione flessibile. Realizzato in acciaio inossidabile 304 o 316, questo raccordo a T presenta un ramo rinforzato e una classificazione di Classe 150, che lo rende ideale per applicazioni industriali e commerciali a media pressione.
Design a filo misto:
NPT femmina (F) sulla linea principale e NPT maschio (M) sulla derivazione (o viceversa), consentendo il collegamento diretto a valvole filettate, manometri o tubi senza adattatori.
Filettature conformi ad ANSI B1.20.1 (cono 60°), che forniscono guarnizioni a tenuta fino a 300 PSI (Classe 150) con nastro in PTFE o sigillante per tubi.
Costruzione di rami rinforzati:
La parete più spessa in corrispondenza della giunzione delle diramazioni (1,2x parete principale) resiste ai carichi di pressione, riducendo la concentrazione delle sollecitazioni del 20% rispetto ai T standard.
Il raggio interno liscio (1,0x spessore della parete del tubo) riduce al minimo la turbolenza, adatto per portate fino a 500 GPM (raccordo a T da 4").
Materiali e prestazioni:
acciaio inossidabile 304 (ASTM A312) per uso generale; Acciaio inossidabile 316 (ASTM A316) per fluidi corrosivi, con intervallo di temperatura da -20°C a 180°C (filetti sigillati in PTFE).
Classificato per pressioni di esercizio fino a 300 PSI (Classe 150), con spessore della parete schedula 40 che garantisce l'integrità strutturale nei sistemi a pressione moderata.
Conformità e versatilità:
Conforme agli standard ASME B16.11 e MSS SP-83, disponibile nelle dimensioni da 1/8" a 4" NPS, con opzioni a T uguale (tutte le filettature della stessa dimensione) e opzioni a T ridotto (ramo più piccolo).
Perfetto per connessioni di derivazione filettate in impianti industriali e commerciali:
Sistemi HVAC: Diramazione dalle linee principali dell'acqua refrigerata alle unità di trattamento dell'aria negli edifici commerciali, con acciaio inossidabile 304 resistente alla corrosione indotta dall'umidità.
Linee di aria compressa: Creazione di collegamenti a strumenti pneumatici e valvole nell'automazione industriale, con classificazione Classe 150 adatta per sistemi pneumatici da 120 PSI.
Lavori idraulici e idrici: Diramazione dalla rete idrica principale alle linee di servizio residenziali, conforme a NSF/ANSI 61 per applicazioni con acqua potabile.
Elaborazione chimica: Linee di iniezione chimica a bassa pressione nelle raffinerie, con acciaio inossidabile 316 resistente all'esposizione ad acidi deboli e alcali.
D: Qual è la differenza tra le configurazioni della filettatura F/M e M/F?
UN:Il F/M ha la femmina sul ramo principale e il maschio sul ramo; M/F inverte questa situazione, consentendo flessibilità nel collegamento a diversi componenti filettati.
D: Questo raccordo a T può essere utilizzato con filettature British Standard Pipe (BSP).?
UN:No, i thread NPT non sono compatibili con BSP; utilizzare un adattatore NPT-BSP per la compatibilità tra standard.
D: Come prevenire il grippaggio della filettatura nelle connessioni in acciaio inossidabile?
UN:Applicare un composto antigrippante a base di nichel ed evitare di serrare eccessivamente; coppia a 30 N·m per filettature da 1" per evitare danni.
D: Il raccordo a T è adatto per applicazioni sotto vuoto?
UN:Sì, classificato per il vuoto totale (29" Hg), ma utilizza guarnizioni metalliche o sigillanti anaerobici per una maggiore resistenza alle perdite nelle linee del vuoto.
