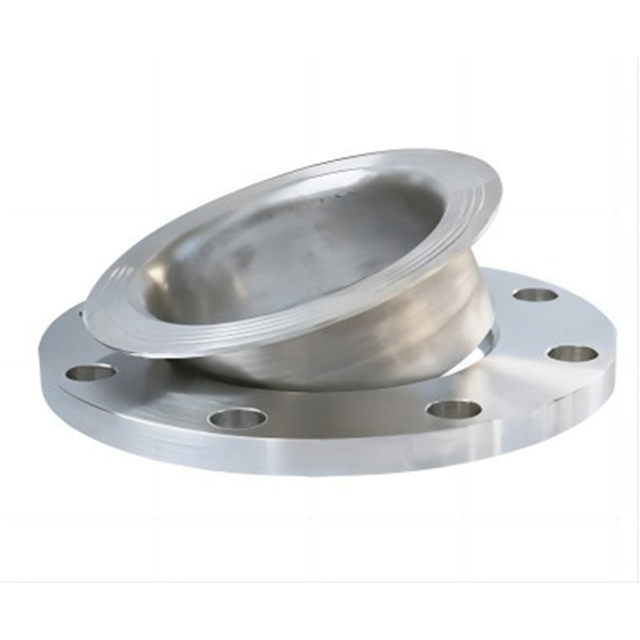

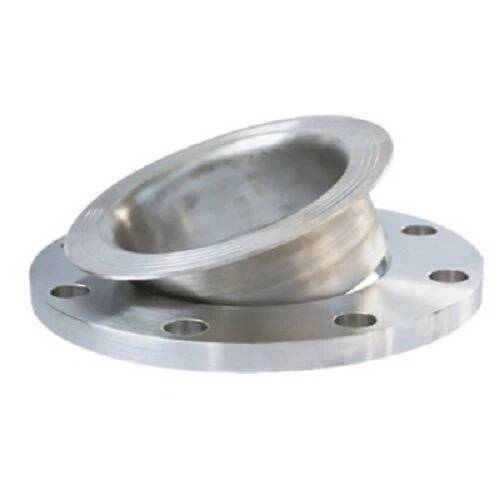

Flangia di giunzione sovrapposta in acciaio inossidabile 304/316 per il collegamento del tubo

Panoramica

La flangia di giunzione sovrapposta in acciaio inossidabile 304/316 di alta qualità è una soluzione affidabile per il collegamento di tubi progettata per un facile allineamento e manutenzione in ambienti corrosivi e ad alta temperatura. Realizzata in acciaio inossidabile 304 o 316, questa flangia presenta un design ampio che scorre su un'estremità terminale, consentendo la regolazione della rotazione per un perfetto allineamento dei fori dei bulloni senza rotazione del tubo.

Caratteristiche

Design unico del giunto a giro:

L'anello della flangia scorre liberamente sull'estremità del tronchetto (saldatura a collo o a tasca), consentendo una rotazione di 360° per allineare i fori dei bulloni, fondamentale per tubazioni offshore e modulari dove l'allineamento preciso è difficile.

Riduce lo stress sulle apparecchiature collegate assorbendo piccoli disallineamenti, prolungando la durata di pompe, valvole e strumenti.

Prestazioni dei materiali superiori:

Acciaio inossidabile 304 (18Cr-8Ni) per resistenza generale alla corrosione; Acciaio inossidabile 316 (16Cr-10Ni-2Mo) per ambienti ricchi di cloruri, con una resistenza alla trazione minima di 515 MPa.

Conforme agli standard ASME B16.5 (150#-2500#) e BS EN 1092-1, con finiture opzionali a faccia rialzata (RF) o faccia piatta (FF) per diversi tipi di guarnizioni.

Installazione e manutenzione facili:

Estremità del tronchetto saldata al tubo (saldatura di testa o di tasca), mentre l'anello della flangia è imbullonato separatamente, consentendo la sostituzione della flangia senza tagliare il tubo.

Riduce i requisiti di saldatura del 50% rispetto alle flange integrali, ideale per riparazioni in loco e progetti di retrofitting.

Tenuta e valutazione della pressione:

Compatibile con guarnizioni a spirale, PTFE e metalliche, ottenendo tenute senza perdite fino a 2.500 PSI (acciaio inossidabile 316, classificazione 150#).

Intervallo di temperatura: da -250°C a 800°C (con guarnizioni appropriate), adatto per linee di processo criogeniche, a vapore e ad alta temperatura.

Applicazione

Perfetto per scenari di connessione di tubi impegnativi:

Petrolio e gas offshore: Collegamento di condotte sottomarine e moduli di piattaforma, con 316 giunti sovrapposti resistenti alla corrosione dell'acqua di mare e ai carichi ciclici.

Turbine della centrale elettrica: Collegamenti vapore ad alta temperatura, con flange 304 resiste a 550°C e flange 316 fino a 700°C con adeguato isolamento termico.

Reattori chimici: Connessioni flangiate per fluidi corrosivi, con acciaio inossidabile 316 conforme agli standard CEPDG e OSHA per la manipolazione di sostanze chimiche pericolose.

Navi marittime: Collegamenti delle tubazioni della sala macchine e del serbatoio del carico, con giunti sovrapposti che facilitano l'allineamento in ambienti vibranti a bordo della nave.

Domande frequenti

D: Qual è la differenza tra le flange del giunto sovrapposto e del collo saldato?

UN:I giunti sovrapposti consentono la rotazione della flangia per l'allineamento dei bulloni, mentre i colli di saldatura sono parte integrante del tubo, offrendo valori di pressione più elevati ma minore flessibilità.

D: Le flange con giunto sovrapposto possono essere utilizzate con tubi non in acciaio inossidabile?

UN:Sì, ma utilizzare una guarnizione dielettrica per prevenire la corrosione galvanica quando si collega a tubi in acciaio al carbonio.

D: Come selezionare la guarnizione corretta per la mia applicazione?

UN:Consulta la nostra tabella di compatibilità delle guarnizioni in base al tipo di fluido, pressione e temperatura; le scelte comuni includono PTFE (uso generale) e rivestimento metallico (alta pressione).

D: Qual è la dimensione minima del tubo per le flange con giunto sovrapposto??

UN:Disponibili da 1" a 48" NPS, con dimensioni e valori personalizzati disponibili per progetti industriali speciali.
