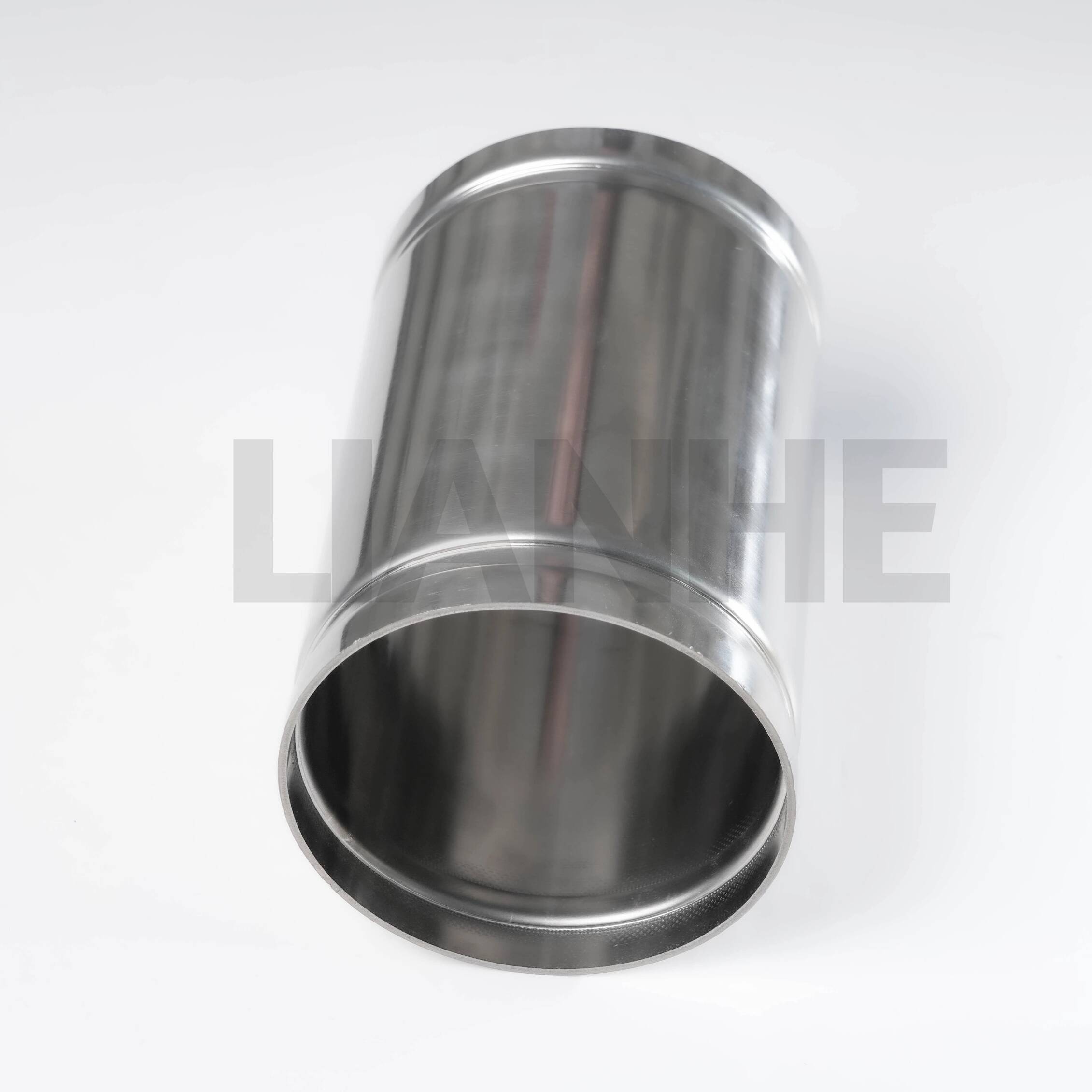

Il giunto scanalato in acciaio inossidabile LIANHE è progettato per fornire una connessione sicura ed efficiente per sistemi di tubazioni di medio e grande diametro. La sua struttura di connessione scanalata supporta l'installazione rapida della tubazione fornendo allo stesso tempo resistenza meccanica affidabile e prestazioni di tenuta.
Realizzato con tubo in acciaio inossidabile formato meccanicamente, il giunto offre buona resistenza alla corrosione, stabilità dimensionale e durata a lungo termine. È adatto per l'approvvigionamento idrico, la distribuzione del gas, il riscaldamento, il raffreddamento, la protezione ambientale e i sistemi di fluidi industriali compatibili.
Rispetto ai metodi di connessione che richiedono estese saldature in loco, un giunto scanalato installato correttamente può semplificare l'assemblaggio della tubazione, ridurre i tempi di installazione e rendere più convenienti future ispezioni, manutenzioni o sostituzioni.
Realizzati presso il nostro stabilimento di Wenzhou, Zhejiang, Cina, i giunti scanalati in acciaio inossidabile LIANHE sono prodotti secondo procedure di controllo qualità consolidate per supportare progetti commerciali, residenziali, industriali, marini e infrastrutturali.
Nome del prodotto:Giunto scanalato in acciaio inossidabile
Intervallo di dimensioni:2"–8" (DN50–DN200)
Spessore della parete:1,0–5,0 mm
Standard applicabili:Gran Bretagna, EN, DIN e ASME
Materiali disponibili:
0Cr18Ni9, SS304, S30408, SUS304 e 1.4301
0Cr17Ni12Mo2, SS316 e SUS316
SS304L, S30403 e 1.4306
SS316L, S31603 e 1.4404
Tipo di connessione:Connessione scanalata
Pressione nominale:PN16
Pressione di prova idrostatica:2,5MPa
Pressione di prova di tenuta all'aria:1,05 MPa
Intervallo di temperatura della guarnizione applicabile:Da -20°C a +110°C
Processo di produzione:Formata meccanicamente da tubi in acciaio inossidabile
Opzioni di trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica e decapaggio
Marcatura del prodotto:LOGO–OD–W.T.–Materiale. Loghi dei clienti, marchi privati, informazioni sui lotti e altri contrassegni personalizzati possono essere applicati in base ai requisiti specifici dell'ordine.
Marca:LIANHE
Codice SA: 7307230000
Luogo di origine:Wenzhou, Zhejiang, Cina
I limiti effettivi di pressione e temperatura di esercizio dipendono dalla dimensione del giunto, dallo spessore della parete, dal tipo di acciaio inossidabile, dal materiale della guarnizione, dal mezzo trasportato, dalle dimensioni della scanalatura e dallo standard di progetto applicabile.
Il giunto scanalato in acciaio inossidabile combina resistenza alla corrosione, efficienza di installazione, stabilità meccanica e facilità di manutenzione.
Elevata resistenza meccanica e stabilità strutturale
Eccellente resistenza alla corrosione e all'ossidazione
Buona resistenza all'usura e alla deformazione
Lunga durata operativa in condizioni adeguate
Prestazioni stabili in ambienti di tubazioni esigenti
Collegamento sicuro tra estremità di tubi scanalati compatibili
Prestazioni di tenuta affidabili se installato correttamente
Struttura interna aerodinamica con ostruzione limitata del flusso
Buona resistenza alle vibrazioni e al movimento della tubazione
Adatto per sistemi di tubazioni di medio e grande diametro
Installazione meccanica veloce e conveniente
Fabbisogno ridotto di saldature in loco
Tempi di installazione della pipeline più brevi
Comoda ispezione, manutenzione e sostituzione
Costi complessivi di installazione e manutenzione ridotti
Adatto per installazione nascosta ove consentito dai requisiti di progetto
Costruzione in acciaio inossidabile durevole e riciclabile
Superficie interna resistente alla corrosione
Adatto per sistemi di acqua potabile compatibili
Rischio ridotto di contaminazione secondaria in condizioni sanitarie adeguate
Disponibili diversi gradi di acciaio inossidabile e materiali per guarnizioni
Le dimensioni corrette della scanalatura, la scelta della guarnizione, l'allineamento del tubo, il serraggio dei bulloni e le procedure di installazione sono essenziali per ottenere prestazioni affidabili. Gli installatori devono seguire le istruzioni di installazione specificate e utilizzare componenti compatibili con il giunto selezionato.
I giunti scanalati in acciaio inossidabile LIANHE possono essere utilizzati con:
Acqua potabile
Acqua fredda e acqua calda
Acque reflue
Acqua industriale
Olio e mezzi liquidi compatibili
Gas e mezzi gassosi compatibili
La compatibilità deve essere valutata in base al tipo di acciaio inossidabile, al materiale della guarnizione, alla temperatura operativa, alla pressione del sistema e alle proprietà chimiche del mezzo trasportato.
Il giunto scanalato in acciaio inossidabile può essere utilizzato in un'ampia varietà di sistemi di tubazioni e progetti di ingegneria, tra cui:
Sistemi di approvvigionamento e distribuzione dell'acqua
Condutture dirette dell'acqua potabile
Sistemi di distribuzione del gas
Sistemi di tubazioni per le acque reflue
Condotte per la protezione dell'ambiente
Sistemi a vapore entro l'intervallo di temperatura confermato
Reti di riscaldamento
Impianti di condizionamento e raffreddamento ad acqua
Condotte idriche industriali
Sistemi generali compatibili di trasporto dei fluidi
Progetti di ingegneria e infrastrutture
Navi e installazioni marine
Edifici commerciali
Edifici residenziali
Ospedali e strutture mediche
Alberghi e strutture pubbliche
Attrezzature per la protezione dell'ambiente
Impianti di trattamento dell'acqua
Impianti di lavorazione industriale
Progetti di riscaldamento e condizionamento
Prima di ordinare, i clienti devono verificare il materiale del prodotto, la guarnizione, la pressione nominale, l'intervallo di temperatura, lo standard della scanalatura, il diametro esterno del tubo e il mezzo previsto.
LIANHE applica procedure di produzione e controllo qualità durante l'ispezione delle materie prime, il taglio dei tubi, la formatura, la saldatura, il trattamento termico, la finitura superficiale, la scanalatura, le prove di pressione, la marcatura e l'imballaggio.
Certificati disponibili:
GB/T19001-2016
ISO9001:2015
Documentazione CE per i prodotti applicabili
Licenza sanitaria
L'ambito e la disponibilità effettivi del certificato devono essere confermati in base al prodotto selezionato, all'applicazione prevista e al mercato di destinazione.
Il personale addetto al controllo qualità esegue ispezioni durante il processo e finali. I prodotti vengono controllati prima della consegna per verificare che materiali, dimensioni, scanalature, superfici, prestazioni di tenuta, marcature e imballaggio siano conformi ai requisiti dell'ordine confermato.
Ispezionare il diametro esterno, lo spessore delle pareti, la qualità del materiale e le condizioni della superficie delle materie prime in entrata.
Controllare la lunghezza, la posizione di taglio e le condizioni finali delle materie prime dopo il taglio.
Ispezionare la scanalatura, il diametro esterno, lo spessore della parete e altre dimensioni critiche dopo la lavorazione e la formatura.
Controllare le dimensioni della saldatura, l'aspetto della saldatura e la qualità della superficie dopo la saldatura e la formatura, ove applicabile.
Ispezionare la superficie, le dimensioni e l'area di connessione scanalata del prodotto dopo il trattamento termico.
Verificare la qualità della superficie dopo la lucidatura a vibrazione, la lucidatura magnetica, il decapaggio o altri trattamenti superficiali.
Eseguire prove di pressione idraulica e di tenuta all'aria secondo i requisiti di ispezione applicabili.
Ispezionare i contrassegni, le quantità, i materiali di imballaggio, le etichette e i contrassegni di spedizione del prodotto prima della spedizione.
Le procedure di test disponibili includono:
Prova di pressione idrostatica
Prova di tenuta all'aria
Prova di pressione di esercizio
Test di pressione negativa
Prova di estrazione
Test di ciclizzazione della temperatura dell'acqua fredda e calda
Prova di flessione e torsione idrostatica
Test di vibrazione idrostatica
Prova di impatto idrostatico
Ispezione della consegna:Grado del materiale, condizioni della superficie, dimensioni del prodotto, dimensioni della scanalatura, prestazioni idrostatiche, tenuta all'aria, contrassegni del prodotto, quantità e imballaggio.
I test applicabili e il rapporto di campionamento dipendono dal prodotto selezionato, dallo standard applicabile, dall'applicazione prevista e dal piano di ispezione confermato.
Rapporti di ispezione e documenti di qualità possono essere forniti in base ai requisiti del prodotto e dell'ordine confermati, tra cui:
EN 10204 3.1 Certificato di prova dei materiali
Certificato di ispezione delle materie prime
Rapporto dell'esame radiografico, quando applicabile
Rapporto sul test di tenuta idraulica
Rapporto di ispezione dimensionale e della scanalatura
Rapporto di prova di pressione e tenuta all'aria
Rapporto di ispezione di terze parti
Altri documenti di qualità specifici del progetto
L'ambito dell'ispezione, i rapporti di prova, i requisiti di documentazione e gli accordi di testimonianza di terze parti devono essere confermati prima della produzione.

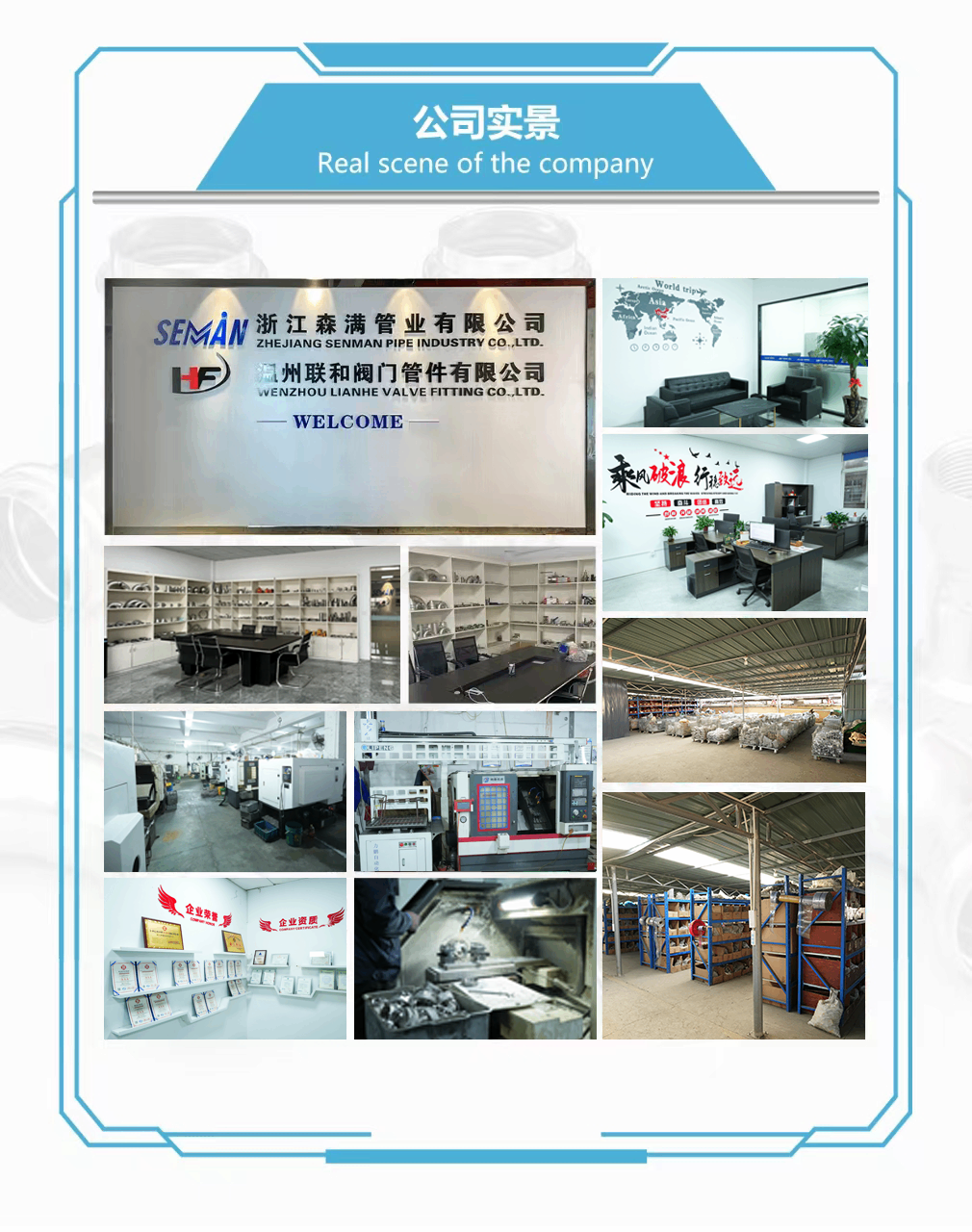

Il nostro stabilimento a Wenzhou, Zhejiang, Cina, è attrezzato per supportare la produzione di raccordi scanalati e raccordi a pressare in acciaio inossidabile standard e personalizzati.
Le principali attrezzature di produzione includono:
Cinque linee di produzione automatiche per la saldatura di tubi
Due macchine per il taglio laser
Cinque macchine vibrolucidatrici
Due macchine lucidatrici magnetiche
Cinque unità per prove di tenuta e di idraulica
Tre macchine formatrici
Tre macchine per scanalare
Due perforatrici
Dieci torni CNC
Sei macchine per la lavorazione finale
Due macchine idroformatrici verticali
Due macchine idroformatrici a telaio
Dieci macchine curvatubi
Otto saldatrici automatiche ad arco di argon
Quattro trafile idrauliche
Quattro punzonatrici idrauliche ad alta velocità
Due macchine per marcatura laser
Due unità di imballaggio
Altre apparecchiature di produzione e ispezione correlate
Queste capacità produttive supportano la preparazione dei materiali, la formatura meccanica, la scanalatura, la saldatura, il trattamento termico, la finitura superficiale, le prove di pressione, la marcatura, l'ispezione e l'imballaggio per l'esportazione.
Ogni giunto è protetto con un sacchetto di plastica per ridurre l'esposizione a polvere, umidità e contaminazione superficiale. I prodotti vengono poi imballati in cartoni rinforzati per l'esportazione e consolidati in casse di legno quando richiesto.
Questo imballaggio multistrato aiuta a proteggere i giunti scanalati in acciaio inossidabile da urti, graffi, contaminazione e danni dovuti alla manipolazione durante lo stoccaggio e il trasporto internazionale.
È possibile fornire cartoni personalizzati, loghi dei clienti, etichette, codici a barre, imballaggi su pallet e altre modalità di imballaggio in base ai requisiti dell'ordine confermato.
Quantità minima di ordine:Normalmente 5–10 pezzi, a seconda delle dimensioni del prodotto e dell'inventario attuale.
Manteniamo l'inventario per molti prodotti normali e per le taglie comunemente richieste. I prodotti selezionati possono avere fino a 5.000 pezzi disponibili. Poiché i livelli delle scorte cambiano continuamente, le quantità effettive e la disponibilità con consegna immediata devono essere riconfermate quando si richiede un preventivo.
Tempi di consegna:I prodotti di dimensioni normali disponibili a magazzino possono normalmente essere consegnati entro 3-7 giorni. Gli ordini che richiedono una nuova produzione richiedono normalmente circa 25 giorni.
Tempo di preventivo:Normalmente entro tre ore lavorative dalla ricezione delle specifiche complete e dei requisiti quantitativi.
Validità del preventivo:Normalmente 3–7 giorni, a seconda dei prezzi delle materie prime in acciaio inossidabile, dei tassi di cambio e delle attuali condizioni di mercato.
Campioni gratuiti:I campioni possono essere forniti gratuitamente per la verifica dimensionale e la valutazione della qualità. Le spese di spedizione espressa internazionale sono normalmente a carico del destinatario.
Termini di pagamento:È richiesto un deposito T/T del 30% in anticipo, con il restante saldo T/T del 70% pagato prima della consegna. Modalità di pagamento specifiche possono essere discusse in base al valore dell'ordine e alle condizioni di cooperazione.
I metodi di pagamento disponibili includono T/T, Western Union, PayPal e altri metodi concordati di comune accordo.
Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU
I prodotti possono essere consegnati tramite trasporto marittimo, aereo, terrestre o tramite servizio espresso internazionale. Il metodo di spedizione può essere selezionato in base alla quantità dell'ordine, al volume del pacco, alla destinazione, al programma di consegna richiesto e al budget di trasporto.
Il nostro periodo di garanzia standard sulla qualità del prodotto è di un anno. Se durante il periodo di garanzia viene confermato un problema di qualità correlato alla produzione, il nostro team indagherà sulla causa e fornirà una soluzione tecnica o post-vendita adeguata.
I clienti devono fornire il modello del prodotto, il numero d'ordine, le dimensioni della scanalatura, le condizioni di installazione, la pressione operativa, la temperatura operativa, il mezzo trasportato e foto o video pertinenti per assistere nella valutazione tecnica.
Produttore:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
