Giunto a pressare di tipo S in acciaio inossidabile

Descrizione del prodotto

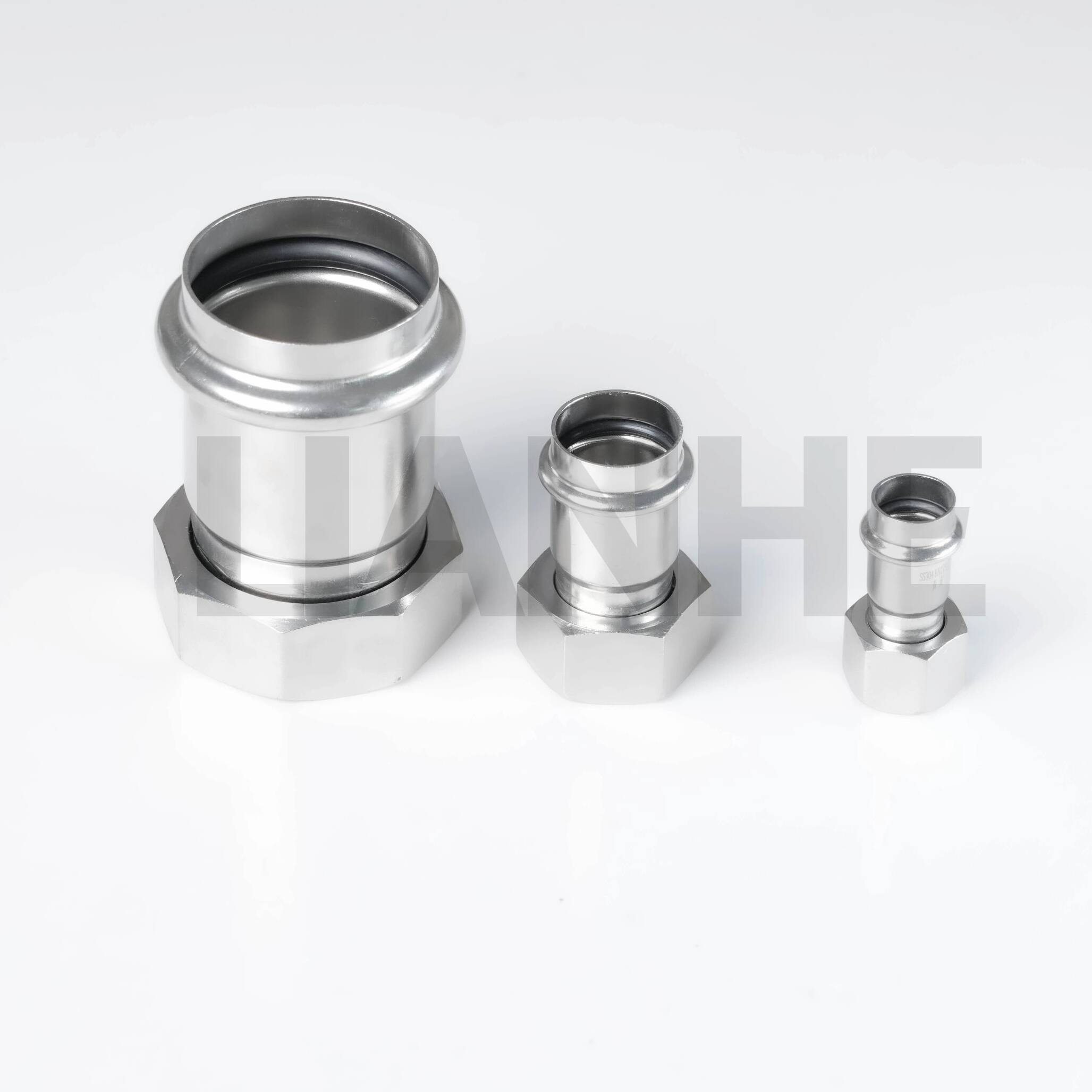

Il raccordo a pressare di tipo S in acciaio inossidabile LIANHE collega due tubi compatibili dello stesso diametro nominale.

La sua connessione a pressare senza fiamma semplifica l'installazione e riduce la necessità di saldature o filettature in loco. La struttura in acciaio inossidabile offre una buona resistenza alla corrosione, resistenza meccanica e lunga durata.

Specifiche tecniche

Intervallo di dimensioni:1/4"–4" (DN10–DN100)

Spessore della parete:0,6–2,0 mm

Standard applicabili:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiali disponibili:

• 0Cr18Ni9, SS304, S30408, SUS304 e 1.4301

• 0Cr17Ni12Mo2, SS316 e SUS316

• SS304L, S30403 e 1.4306

• SS316L, S31603 e 1.4404

Materiali dell'anello di tenuta:CIIR, EPDM, PTFE e NBR

Tipo di connessione:Connessione a pressa di tipo S

Pressione nominale:PN16

Pressione di prova idrostatica:2,5MPa

Pressione di prova di tenuta all'aria:1,05 MPa

Intervallo di temperatura della guarnizione:Da -20°C a +110°C, a seconda del materiale e del mezzo selezionati

Processo di produzione:Formata meccanicamente da tubi in acciaio inossidabile

Trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica o decapaggio

Marcatura del prodotto:LOGO + DE + Spessore parete + Materiale. Sono disponibili marcature personalizzate.

Confezione:Borse di plastica, cartoni per l'esportazione e casse di legno

Certificati:GB/T 19001-2016, ISO 9001:2015, documentazione CE per i prodotti applicabili e licenza sanitaria

Marca:LIANHE

Codice SA: 7307230000

Luogo di origine:Wenzhou, Zhejiang, Cina

Applicazioni

Adatto per sistemi compatibili di acqua potabile, acqua calda e fredda, acque reflue, acqua industriale, petrolio e gas.

Le applicazioni tipiche includono approvvigionamento idrico, riscaldamento, condizionamento dell'aria, tubazioni industriali, edifici commerciali, edifici residenziali, navi, ospedali e hotel.

Vantaggi del prodotto

1. Collega due tubi dello stesso diametro

2. Installazione rapida e senza fiamma

3. Buona resistenza alla corrosione

4. Bassa resistenza al flusso

5. Sigillatura affidabile se installata correttamente

6. Buona resistenza alle vibrazioni

7. Tempi di installazione e costi di manodopera ridotti

8. Disponibili diversi materiali e anelli di tenuta

Installazione

1. Tagliare il tubo perpendicolarmente ed eliminare le bave interne ed esterne.

2. Pulire le estremità dei tubi e le prese dei raccordi.

3. Verificare che gli anelli di tenuta siano posizionati correttamente.

4. Segnare la profondità di inserimento richiesta.

5. Inserire entrambi i tubi completamente nel raccordo.

6. Utilizzare uno strumento di pressatura e una ganascia compatibili con il profilo di tipo S specificato.

7. Ispezionare entrambi i giunti ed eseguire il test di pressione o perdita richiesto.

Controllo di qualità

L'ispezione standard comprende la verifica delle materie prime, la misurazione dello spessore delle pareti, l'ispezione delle prese, l'ispezione della superficie, le prove idrauliche e di tenuta all'aria, la marcatura del prodotto e l'ispezione dell'imballaggio.

I documenti disponibili includono certificati di prova dei materiali EN 10204 3.1, certificati di materie prime, rapporti dimensionali, rapporti di test idraulici e rapporti di ispezione di terze parti. Se applicabile, possono essere forniti rapporti sui test radiografici.

Termini commerciali

MOQ:Normalmente 5–10 pezzi, a seconda delle dimensioni e della disponibilità in magazzino.

Campioni gratuiti:Disponibile per prodotti standard selezionati; le spese espresse sono normalmente a carico del destinatario.

Tempo di preventivo:Normalmente entro tre ore lavorative.

Tempi di consegna:Circa 3–7 giorni per i prodotti normali e circa 25 giorni per la nuova produzione.

Termini di pagamento:Deposito T/T del 30% e saldo del 70% prima della consegna.

Termini di spedizione:EXW, FOB, CFR, CIF, DDP e DDU.

Garanzia:Un anno contro i difetti di fabbricazione accertati.

Produttore:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
