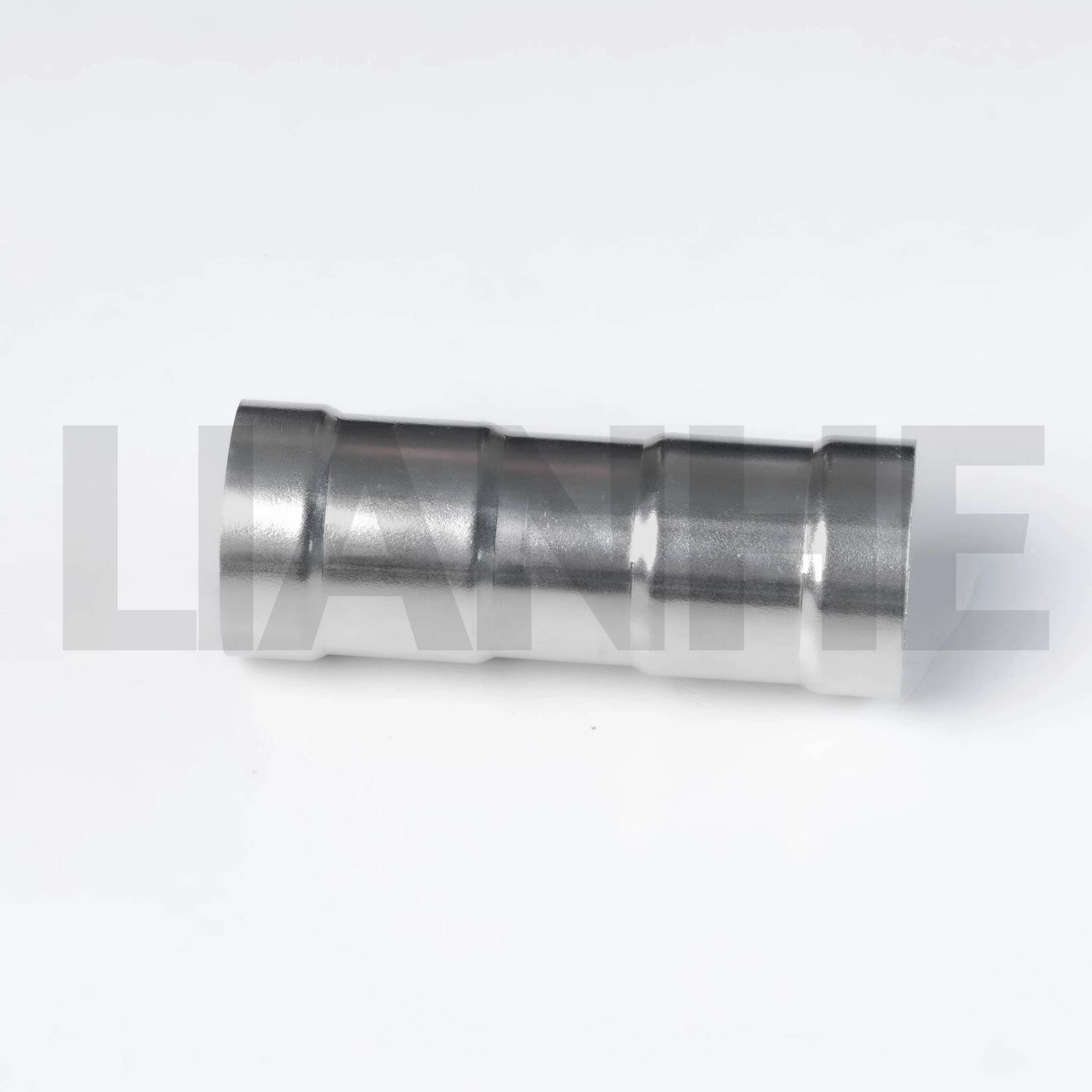

Giunto a crimpare con anello in acciaio inossidabile

Descrizione del prodotto

Il giunto a crimpare ad anello in acciaio inossidabile LIANHE è progettato per unire due tubi in acciaio inossidabile compatibili in sistemi di tubazioni di acqua, gas e industriali. La sua configurazione a doppia presa fornisce una connessione sicura mantenendo un percorso del flusso continuo ed efficiente.

Realizzato con tubo in acciaio inossidabile formato meccanicamente, il giunto unisce precisione dimensionale, resistenza alla corrosione e prestazioni di tenuta affidabili. La connessione a crimpare ad anello semplifica inoltre l'installazione riducendo la necessità di filettatura convenzionale o saldatura in loco.

Specifiche tecniche principali

I giunti a crimpare ad anello LIANHE sono prodotti in diverse dimensioni e qualità di acciaio inossidabile per soddisfare diversi requisiti di tubazioni e progetti.

• Intervallo di dimensioni:1/2"–4" (DN15–DN100)

• Spessore della parete:0,8–2,0 mm

• Standard applicabili:Gran Bretagna, EN, DIN e ASME

• Materiali:SS304, SS304L, SS316 e SS316L

• Voti equivalenti:0Cr18Ni9, S30408, SUS304, 1.4301, 0Cr17Ni12Mo2, S30403, 1.4306, S31603 e 1.4404

• Connessione presa:Crimpatura dell'anello

• Pressione nominale:PN16

• Pressione di prova idrostatica:2,5MPa

• Pressione di prova di tenuta all'aria:1,05 MPa

• Intervallo di temperatura della guarnizione:Da −20°C a 110°C

• Processo di produzione:Formata meccanicamente da tubo di acciaio inossidabile

• Trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica o decapaggio

• Supporti applicabili:Acqua potabile fredda e calda, acque reflue, acqua industriale, petrolio e gas

• Marcatura del prodotto:Logo, diametro esterno, spessore della parete e qualità del materiale

• Marcatura OEM:Logo del cliente e marcatura personalizzata disponibili

• Marca:LIANHE

• Luogo di origine:Wenzhou, Cina

• Codice SA: 7307230000

La pressione effettiva, la temperatura e la compatibilità dei fluidi devono essere confermati in base al tipo di acciaio inossidabile selezionato, alla guarnizione, alle dimensioni del tubo e allo standard di sistema applicabile.

Applicazioni e vantaggi del prodotto

Il giunto può essere utilizzato per collegare tratti di tubo diritti in sistemi compatibili di acqua, gas, acqua potabile diretta, riscaldamento, condizionamento dell'aria, protezione ambientale e acqua industriale.

Le applicazioni tipiche includono progetti di ingegneria, navi, edifici commerciali e residenziali, ospedali, hotel e strutture industriali. Per vapore, olio, gas o altri fluidi impegnativi, verificare la compatibilità del materiale e della guarnizione prima di ordinare.

Principali vantaggi del prodotto

1. Resistenza strutturale:Il corpo formato meccanicamente fornisce resistenza e stabilità dimensionale per installazioni di tubazioni compatibili.

2. Resistenza alla corrosione:Sono disponibili diversi gradi di acciaio inossidabile per diversi ambienti operativi.

3. Lunga durata:La resistente struttura in acciaio inossidabile può ridurre le esigenze di sostituzione e manutenzione.

4. Bassa resistenza al flusso:Il passaggio interno continuo aiuta a supportare un'efficiente trasmissione del fluido.

5. Prestazione sismica:Il giunto meccanico è adatto per sistemi opportunamente progettati esposti a vibrazioni o movimenti.

6. Valore ambientale:L'acciaio inossidabile è durevole e riciclabile e supporta installazioni di tubazioni di lunga durata.

7. Installazione rapida:La crimpatura dell'anello riduce la necessità di filettatura convenzionale o saldatura in loco.

8. Installazione nascosta:Il giunto compatto è adatto per tubazioni a vista e incassate, in base ai requisiti applicabili.

9. Efficienza in termini di costi:Un'installazione più rapida e una manutenzione limitata possono ridurre il costo complessivo del sistema di tubazioni.

10. Resistenza all'usura:Il corpo in acciaio inossidabile offre durata in condizioni operative adeguate.

11. Applicazioni igieniche:I materiali compatibili possono essere utilizzati nei sistemi di acqua potabile che soddisfano i requisiti sanitari pertinenti.

12. Sigillatura affidabile:Il tubo, la guarnizione e lo strumento di crimpatura corretti forniscono un giunto sicuro e resistente alle perdite.

13. Connessione coerente:Il design a doppia presa aiuta a mantenere l'allineamento del tubo tra due sezioni collegate.

Controllo qualità e test

LIANHE applica procedure di ispezione in-process e finale durante tutta la produzione. Il personale dedicato al controllo qualità ispeziona materiali, dimensioni, superfici, prestazioni di sigillatura, marcatura e imballaggio prima della spedizione.

Processo di controllo qualità in otto fasi

1. Ispezionare la qualità della materia prima, il diametro esterno e lo spessore della parete.

2. Controllare la lunghezza del materiale e le condizioni dell'estremità del tubo dopo il taglio.

3. Ispezionare la presa, il diametro esterno e lo spessore della parete dopo la lavorazione.

4. Esaminare l'area formata, le dimensioni della saldatura e le condizioni della superficie, ove applicabile.

5. Controllare la superficie, le dimensioni e la geometria della presa dopo il trattamento termico.

6. Ispezionare la superficie finita dopo la lucidatura o il decapaggio.

7. Eseguire le opportune prove idrauliche e di tenuta all'aria.

8. Verificare le marcature, le quantità e l'imballaggio del prodotto prima della consegna.

Elementi di prova disponibili

I test possono includere test idrostatici, di tenuta all'aria, di pressione, di pressione negativa, di trafilatura, di ciclo di acqua calda e fredda, di flessione e torsione idrostatica, di vibrazione e di impatto.

L'ispezione alla consegna riguarda il materiale, la finitura superficiale, le dimensioni, le prestazioni idrostatiche e l'ermeticità secondo le specifiche applicabili.

Documenti di ispezione

In base ai requisiti del prodotto e dell'ordine, la documentazione disponibile può includere:

• Certificato di prova dei materiali EN 10204 3.1

• Certificato di ispezione delle materie prime

• Rapporto dell'esame radiografico

• Rapporto di prova di tenuta idraulica

• Rapporto di controllo dimensionale

• Rapporto di ispezione di terze parti

Le certificazioni aziendali elencate includono GB/T 19001-2016, ISO 9001:2015, CE e licenza sanitaria. Si prega di confermare quali certificati si applicano all'accoppiamento e al mercato di destinazione selezionati.

Attrezzature di produzione e capacità di fabbrica

L'attrezzatura di produzione comprende cinque linee automatiche di saldatura tubi, due macchine per taglio laser, cinque macchine per lucidatura a vibrazione, due macchine per lucidatura magnetica, cinque unità di prova idraulica e di tenuta, tre macchine per formatura, tre macchine per scanalatura, due foratrici, dieci torni CNC e sei macchine per la lavorazione delle estremità.

L'impianto gestisce inoltre attrezzature per l'espansione dell'acqua, la piegatura di tubi, la saldatura automatica ad arco di argon, la trafilatura idraulica, la punzonatura ad alta velocità, la marcatura laser e l'imballaggio.

LIANHE supporta i clienti con requisiti specifici del mercato, selezione tecnica dei prodotti, marcatura OEM, imballaggio personalizzato, gestione della produzione e preventivi commercialmente competitivi.

Termini di imballaggio e commercio

• Imballaggio:Sacchetti di plastica, cartoni e casse di legno

• MOQ:Generalmente 5-10 pezzi

• Azione:Soggetto alle dimensioni, al materiale e all'inventario attuale richiesti

• Campioni:Potrebbero essere disponibili campioni gratuiti; le spese del corriere non sono incluse

• Tempo di preventivo:Normalmente entro tre ore dalla ricezione dei requisiti completi

• Validità del prezzo:Generalmente 3–7 giorni, a seconda delle condizioni del mercato materiale

• Consegna delle scorte:Circa 3–7 giorni per le taglie normali disponibili

• Tempi di produzione:Circa 25 giorni

• Pagamento:Deposito T/T del 30% e saldo del 70% prima della consegna; si possono discutere termini specifici

• Metodi di pagamento:T/T, Western Union e PayPal

• Termini commerciali:EXW, FOB, CFR, CIF, DDP e DDU

• Spedizione:Via mare, aria o espresso internazionale

• Garanzia:Garanzia di qualità standard di un anno

Per un preventivo accurato, fornire le dimensioni richieste, lo spessore della parete, la qualità del materiale, la quantità, il mezzo operativo, la pressione, la temperatura, la marcatura, l'imballaggio e la destinazione.
