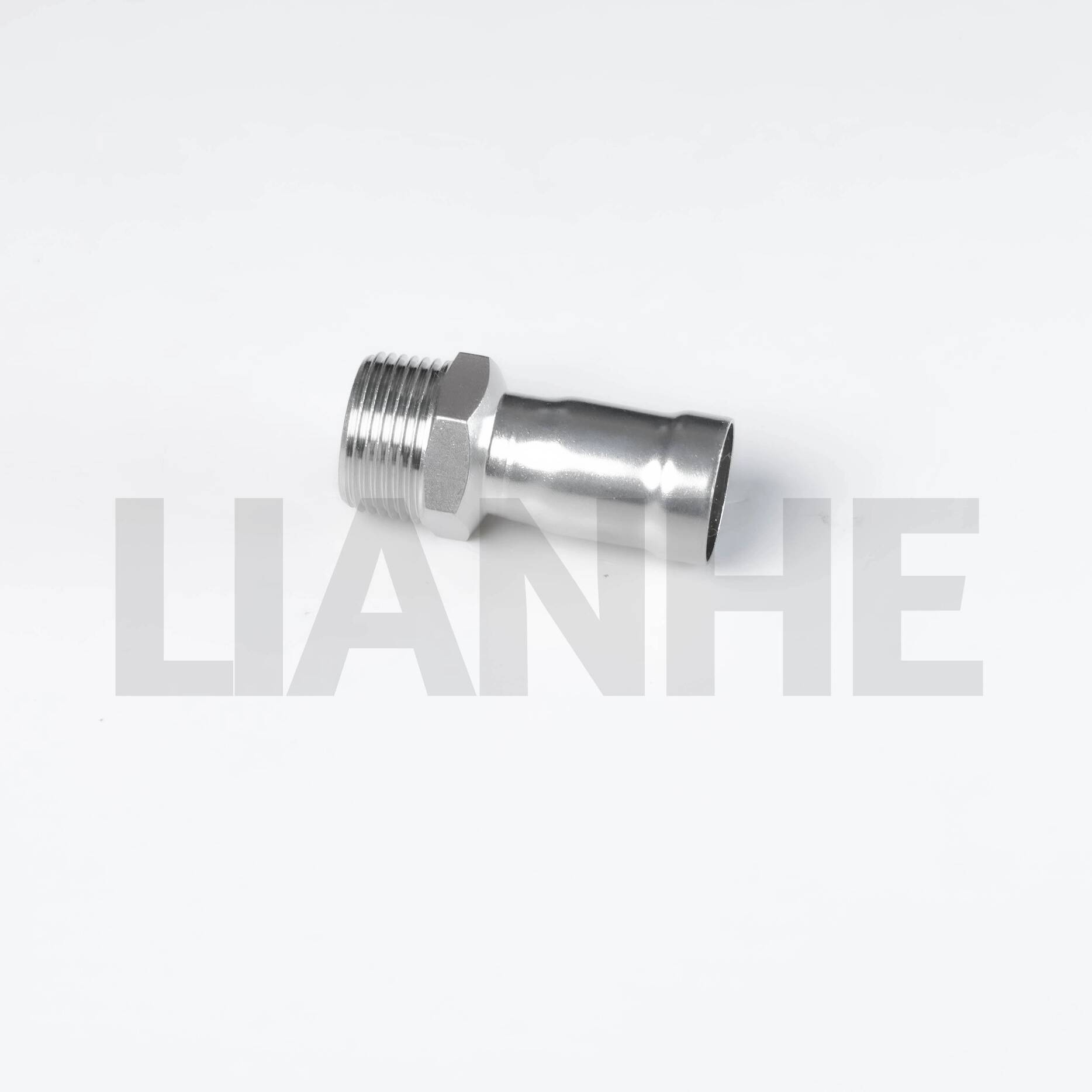

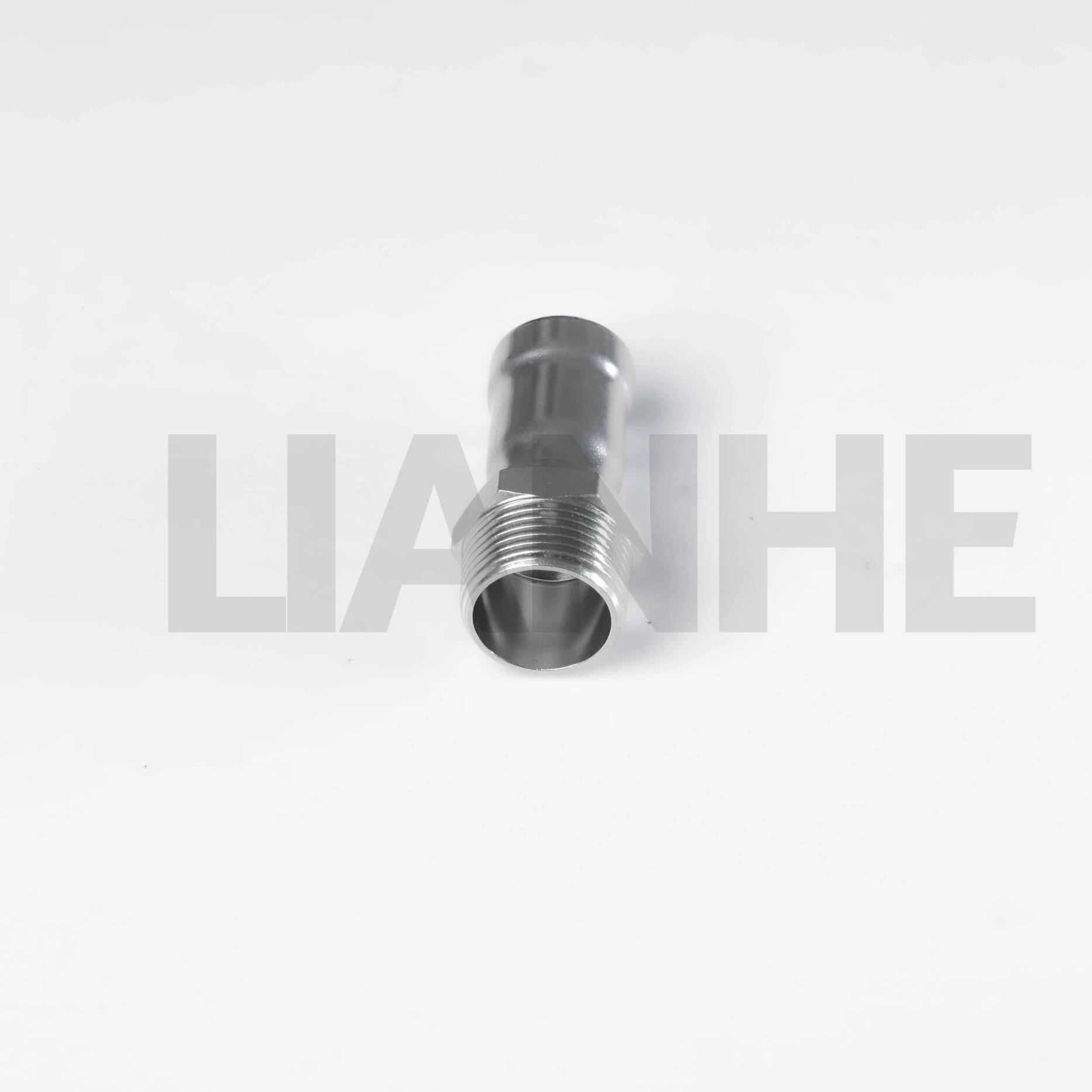

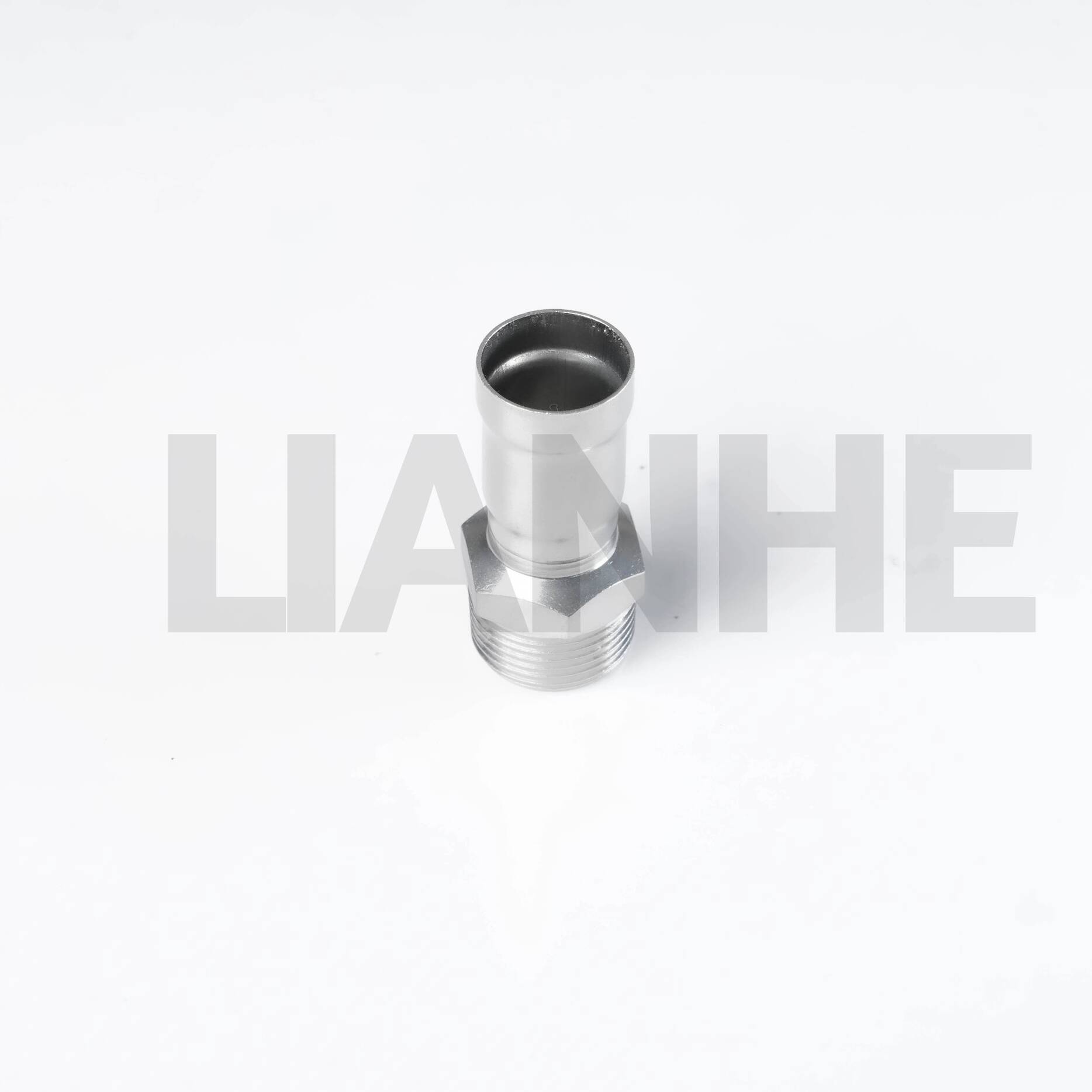

Accoppiamento filettato maschio a crimpare con anello in acciaio inossidabile

Specifiche tecniche

Intervallo di dimensioni:1/4"–4" (DN10–DN100)

Spessore della parete:0,6–2,0 mm

Standard applicabili:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiali disponibili:
0Cr18Ni9, SS304, S30408, SUS304, 1.4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1.4306;
SS316L, S31603, 1.4404.

Materiali dell'anello di tenuta:CIIR, EPDM, PTFE e NBR

Connessione presa:Connessione a crimpare ad anello

Opzioni discussione:TNP e BSP, compresi BSPP e BSPT

Pressione nominale:PN16

Pressione di prova idrostatica:2,5MPa

Pressione di prova di tenuta all'aria:1,05 MPa

Processo di produzione:Formata meccanicamente da tubi in acciaio inossidabile

Trattamenti superficiali:Lucidatura a vibrazione, lucidatura magnetica e decapaggio

Marcatura del prodotto:LOGO–OD–W.T.–Materiale. I loghi dei clienti e le marcature dei prodotti personalizzate possono essere forniti in base a requisiti specifici.

Imballaggio standard:Borse di plastica, cartoni per l'esportazione e casse di legno

Certificati:GB/T 19001-2016, ISO 9001:2015, CE e licenza sanitaria

Marca:LIANHE

Supporti applicabili:Acqua potabile, acqua fredda, acqua calda, acque reflue, acqua industriale, petrolio, gas e altri fluidi compatibili.

Applicazioni del prodotto

I raccordi a crimpare ad anello in acciaio inossidabile LIANHE sono adatti per progetti di ingegneria, navi, edifici commerciali, edifici residenziali, ospedali, hotel, strutture di protezione ambientale, sistemi di riscaldamento e impianti di condizionamento dell'aria.

I raccordi possono essere applicati in vari sistemi di tubazioni, inclusi sistemi di approvvigionamento idrico, sistemi di tubazioni del gas, sistemi diretti di acqua potabile, condotte di protezione ambientale, sistemi di vapore, condotte di riscaldamento, sistemi di condizionamento dell'aria, sistemi idrici industriali e altre applicazioni compatibili per il trasporto di fluidi.

L'effettiva idoneità del raccordo deve essere confermata in base alla pressione di esercizio, alla temperatura di esercizio, al mezzo trasportato, al materiale dell'anello di tenuta, allo standard di filettatura e all'ambiente di installazione.

Vantaggi del prodotto

1. Elevata resistenza meccanica

2. Eccellente resistenza alla corrosione

3. Lunga durata operativa

4. Bassa resistenza al flusso del fluido

5. Buona resistenza alle vibrazioni e ai sismi

6. Connessione affidabile e stabile

7. Costruzione rispettosa dell'ambiente

8. Installazione veloce e conveniente

9. Adatto per installazione a scomparsa o ad incasso

10. Basso costo complessivo di installazione e manutenzione

11. Buona resistenza all'usura

12. Igienico e adatto per impianti idrici

13. Prestazioni di tenuta affidabili con rischio di perdite ridotto

Il metodo di connessione con crimpatura ad anello consente un'installazione rapida senza lunghi lavori di saldatura. Se installato utilizzando gli strumenti e le procedure corretti, il raccordo fornisce una connessione meccanica stabile e prestazioni di tenuta affidabili.

Test e ispezione

I test di prodotto disponibili includono:

• Prova di pressione idrostatica

• Prova di tenuta all'aria

• Prova di pressione di esercizio

• Test di pressione negativa

• Prova di estrazione

• Test di variazione della temperatura per acqua calda e fredda

• Prova di flessione e torsione idrostatica

• Test di vibrazione idrostatica

• Prova di impatto idrostatico

L'ispezione della consegna riguarda la verifica delle materie prime, le condizioni della superficie, le dimensioni del prodotto, le prestazioni della pressione idrostatica, l'ermeticità, la marcatura e l'imballaggio.

Rapporti e certificati di ispezione di fabbrica

Rapporti di ispezione e documenti di supporto sulla qualità possono essere forniti in base ai requisiti del prodotto e dell'ordine confermati, tra cui:

• EN 10204 3.1 Certificato di prova dei materiali

• Certificato di ispezione delle materie prime

• Rapporto dell'esame radiografico, quando applicabile

• Rapporto sul test di tenuta idraulica

• Rapporto di ispezione del filo

• Rapporto di ispezione di terze parti

• Altri documenti di ispezione specifici del progetto

La disponibilità dei documenti e l'ambito di ispezione richiesto devono essere confermati prima di effettuare un ordine.

Intervallo di temperatura applicabile delle guarnizioni corrispondenti:Da -20°C a +110°C

L'intervallo di temperatura effettivo dipende dal materiale della guarnizione selezionato, dal fluido trasportato, dalla pressione operativa e dalle condizioni di servizio.

Controllo qualità del prodotto

LIANHE esegue l'ispezione della linea di produzione e l'ispezione finale durante tutto il processo di produzione. Products are checked before delivery to ensure that their materials, dimensions, surfaces, connections, and sealing performance meet the confirmed order requirements.

Le principali procedure di controllo qualità includono:

1. Ispezione del diametro esterno, dello spessore della parete e del tipo di materiale delle materie prime in entrata.

2. Controllo della lunghezza e delle condizioni finali delle materie prime dopo il taglio.

3. Ispezione delle dimensioni della presa, del diametro esterno e dello spessore della parete dopo la formatura meccanica.

4. Controllo delle dimensioni della saldatura e della qualità della superficie dopo la saldatura e la formatura.

5. Ispezione della superficie, delle dimensioni e della struttura della presa dopo il trattamento termico.

6. Verifica della qualità della superficie dopo lucidatura, decapaggio o altro trattamento superficiale.

7. Esecuzione di prove di pressione idraulica e di tenuta all'aria secondo i requisiti di ispezione applicabili.

8. Controllo dei contrassegni del prodotto, delle quantità, dell'imballaggio e delle informazioni sull'ordine prima della spedizione.

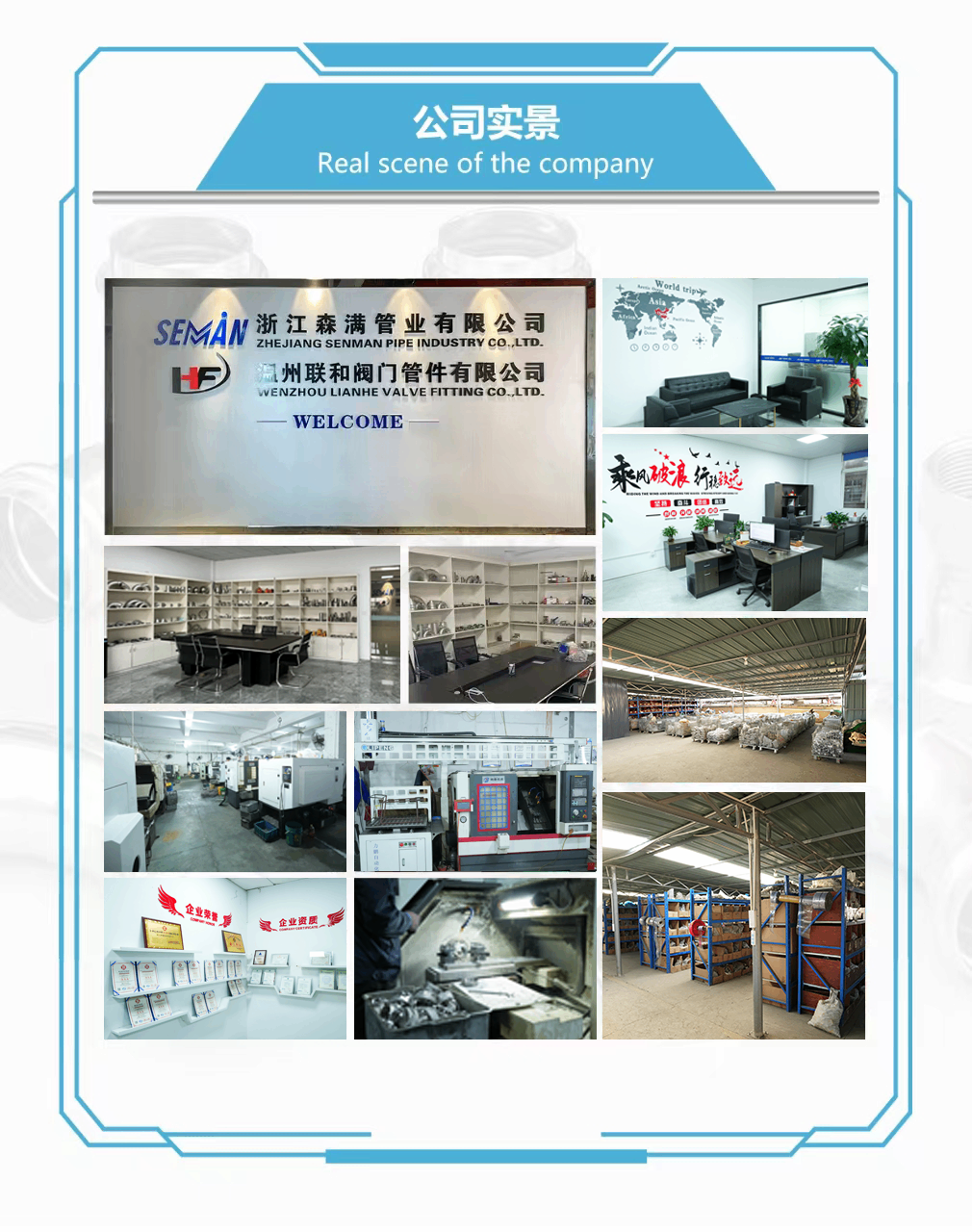

Attrezzature di produzione

Il nostro impianto di produzione è dotato di cinque linee di produzione automatiche per la saldatura di tubi, due macchine per il taglio laser, cinque macchine per la lucidatura a vibrazione, due macchine per la lucidatura magnetica, cinque unità di prova idraulica e di tenuta, tre macchine per formatura, tre macchine per scanalatura, due perforatrici, dieci torni CNC e sei appiattitrici.

Ulteriori apparecchiature di produzione comprendono due macchine per idroformatura verticali, due macchine per idroformatura a telaio, dieci macchine per la piegatura di tubi, otto saldatrici automatiche ad arco di argon, quattro trafilatrici idrauliche, quattro punzonatrici idrauliche ad alta velocità, due macchine per marcatura laser, due unità di imballaggio e altre apparecchiature di produzione e ispezione correlate.

Codice SA: 7307230000

Termini di pagamento e spedizione

Termini di pagamento:È richiesto un deposito T/T del 30% in anticipo, con il restante saldo T/T del 70% pagato prima della consegna. Modalità di pagamento specifiche possono essere concordate in base all'ordine.

I pagamenti possono essere effettuati tramite T/T, Western Union, PayPal e altri metodi di pagamento concordati di comune accordo.

Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU

I prodotti possono essere trasportati via mare, via aerea, via terra o tramite servizio espresso internazionale in base alla quantità dell'ordine, alla destinazione, al programma di consegna e alle esigenze del cliente.

Quantità minima di ordine:Normalmente 5–10 pezzi, a seconda del prodotto, delle dimensioni e della disponibilità attuale in magazzino.

I prodotti standard e le dimensioni comunemente richieste potrebbero essere disponibili a magazzino. Le quantità di inventario e la disponibilità con consegna immediata devono essere confermate quando si richiede un preventivo.

Campioni gratuiti:I campioni possono essere forniti gratuitamente per testare il prodotto e valutarne la qualità. Il costo della spedizione espressa internazionale è normalmente a carico del destinatario.

Tempo di preventivo:Normalmente entro tre ore lavorative dal ricevimento delle specifiche complete del prodotto e dei requisiti quantitativi.

Tempi di consegna:Circa 3–7 giorni per le taglie normali disponibili in magazzino. Gli ordini di produzione richiedono normalmente circa 25 giorni, a seconda del prodotto, della quantità, dei requisiti di personalizzazione e del programma di fabbrica.

Validità del preventivo:Normalmente 3–7 giorni, a seconda dei prezzi delle materie prime e delle condizioni di mercato.

Servizio post-vendita

Il nostro periodo di garanzia standard sulla qualità del prodotto è di un anno. Se durante il periodo di garanzia si verifica un problema di qualità correlato alla produzione confermato, il nostro team esaminerà il problema e fornirà una soluzione tecnica o post-vendita adeguata.

I clienti devono fornire il modello del prodotto, il numero dell'ordine, le condizioni di installazione, la pressione di esercizio, la temperatura di esercizio, il mezzo trasportato e foto o video pertinenti per assistere nella valutazione tecnica.

I nostri servizi

1. Approfondita conoscenza dei mercati internazionali e capacità di supportare le diverse esigenze tecniche e commerciali.

2. Produzione diretta dal nostro stabilimento di produzione a Wenzhou, Cina.

3. Un team tecnico e di produzione esperto dedicato al mantenimento di una qualità del prodotto costante.

4. Sistemi efficaci di produzione e controllo dei costi progettati per fornire prezzi di fabbrica competitivi.

5. Vasta esperienza nella produzione, gestione della qualità e vendita internazionale di raccordi a pressare in acciaio inossidabile.

Luogo di origine:Wenzhou, Cina
