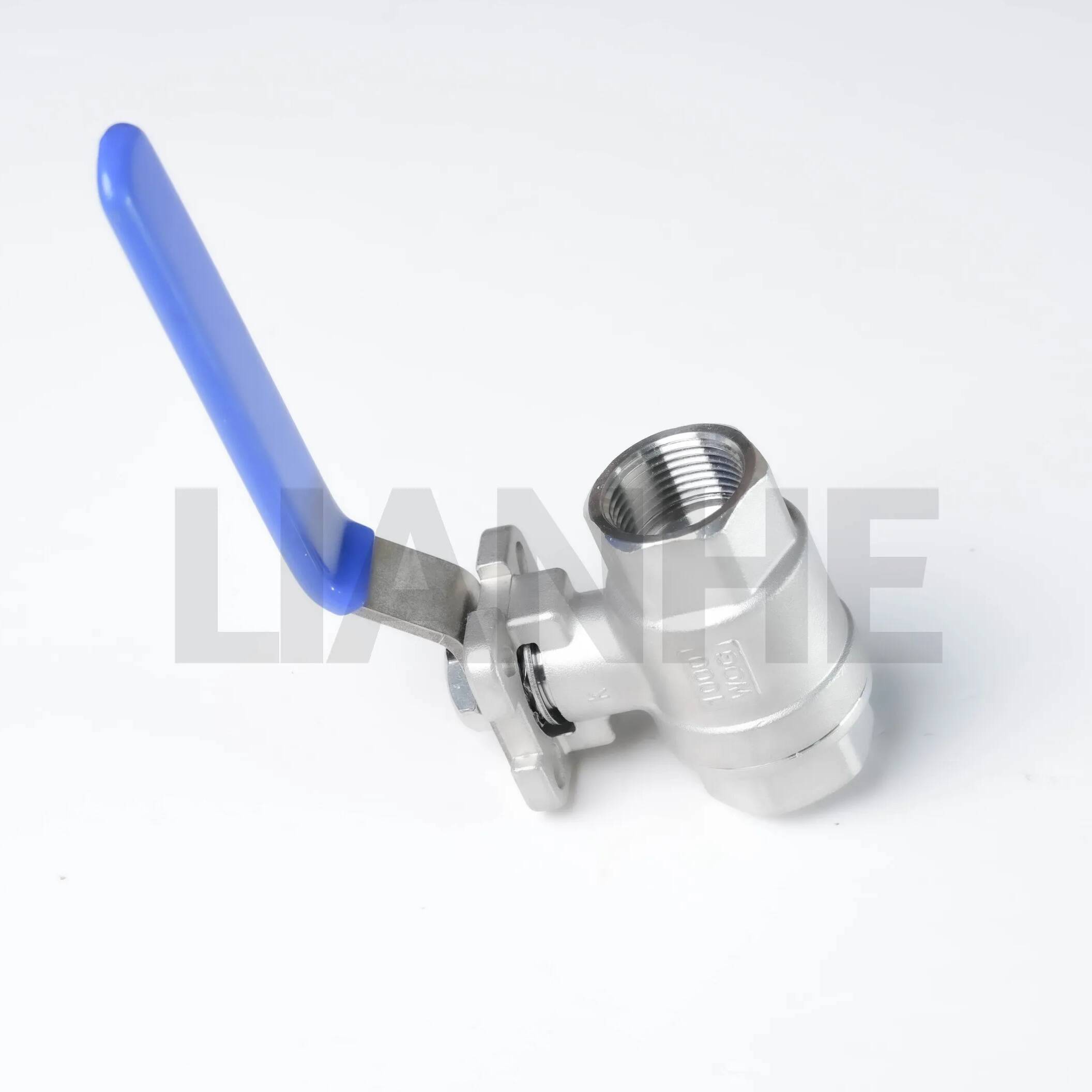

Valvola a sfera filettata in 2 pezzi con piattaforma per un facile utilizzo

Panoramica

La valvola a sfera filettata in 2 pezzi con piattaforma è una soluzione versatile ed economica per il controllo del flusso on/off nei sistemi di tubazioni a pressione da bassa a media. Caratterizzata da un corpo in due pezzi con filettature NPT (ANSI/ASME B1.20.1) e una piattaforma di montaggio integrata, questa valvola combina facilità di installazione con prestazioni affidabili in applicazioni commerciali e industriali. Il design compatto e la struttura leggera lo rendono ideale per spazi ristretti e apparecchiature portatili.

Caratteristiche

Design intuitivo:

Piattaforma di montaggio ISO 5211 integrale per il collegamento diretto dell'attuatore (elettrico, pneumatico o manuale), eliminando le piastre adattatrici e riducendo i tempi di installazione del 30%.

Funzionamento con volantino o leva con indicatore di posizione chiaro (aperto/chiuso), compatibile con dispositivi di lockout/tagout per la conformità alla sicurezza.

Vantaggi della connessione filettata:

Le filettature coniche NPT (maschio/femmina) forniscono connessioni a tenuta senza saldature aggiuntive, adatte per un rapido montaggio/smontaggio in scenari di manutenzione.

Sigillante per filettature non richiesto per applicazioni con acqua/gas (la sede in PTFE garantisce una tenuta a tenuta di bolle fino a 100 PSI).

Costruzione durevole:

Materiali del corpo: acciaio al carbonio (ASTM A105), acciaio inossidabile (A316) o ottone (C37700), con nichelatura chimica opzionale per una maggiore resistenza alla corrosione.

Opzioni a porta piena e a porta ridotta: Porta piena (efficienza del flusso al 100%) per una caduta di pressione minima; porta ridotta (salvaspazio) per applicazioni a basso flusso.

Ampio raggio operativo:

Pressione nominale: 1.000 PSI (acciaio al carbonio), 1.500 PSI (acciaio inossidabile), adatto per aria, acqua, olio e gas non corrosivi.

Intervallo di temperatura: da -20°C a 180°C (sede in PTFE); Da -40°C a 260°C (sede RPTFE), adattabile a diverse condizioni ambientali.

Applicazione

Adatto per ambienti commerciali e dell'industria leggera:

Impianti idraulici e HVAC: Sistemi di approvvigionamento idrico residenziali e commerciali, circuiti di riscaldamento/raffreddamento e linee di aria compressa.

Cibo e bevande: Applicazioni sanitarie con varianti in acciaio inossidabile (lucidato a 316L, conforme FDA), ideali per birrifici, caseifici e impianti di imbottigliamento.

Marina e camper: Valvole in ottone resistenti all'acqua salata per tubazioni idrauliche di bordo e veicoli ricreazionali, con filettature NPT compatibili con raccordi marini standard.

Attrezzature industriali: Pompe portatili, miscelatori e sistemi di filtrazione che richiedono valvole ad attacco rapido per configurazioni modulari.

Domande frequenti

D: La valvola può essere utilizzata con sistemi a vuoto?

UN:Sì, la sede in PTFE fornisce una chiusura affidabile in condizioni di vuoto (fino a 29" Hg), ma le sedi in metallo sono consigliate per cicli di vuoto frequenti.

D: Qual è la differenza tra i modelli a porte complete e a porte ridotte??

UN:Le valvole a passaggio pieno hanno lo stesso foro del tubo (ad esempio, valvola da 2" per tubo da 2"), mentre le valvole a passaggio ridotto hanno un foro più piccolo (ad esempio, foro da 1,5" in una valvola da 2") per compattezza.

D: La piattaforma di montaggio è compatibile con tutti gli attuatori?

UN:La piattaforma ISO 5211 è universale, compatibile con la maggior parte degli attuatori a quarto di giro; verificare i requisiti di coppia dell'attuatore rispetto alle specifiche della valvola.

D: Come prevenire la corrosione della filettatura nelle applicazioni con acqua salata?

UN:Utilizzare valvole in acciaio inossidabile con composto antigrippaggio sulle filettature ed evitare contatti metallici diversi (ad esempio, valvole in ottone con tubi in acciaio).
