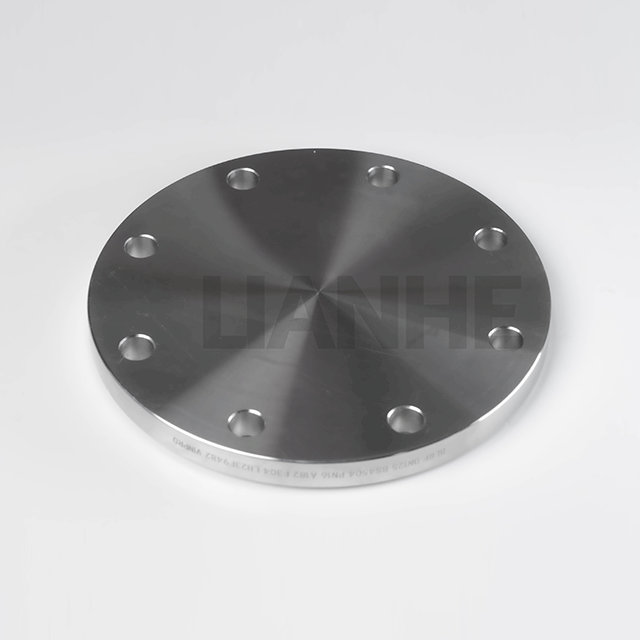

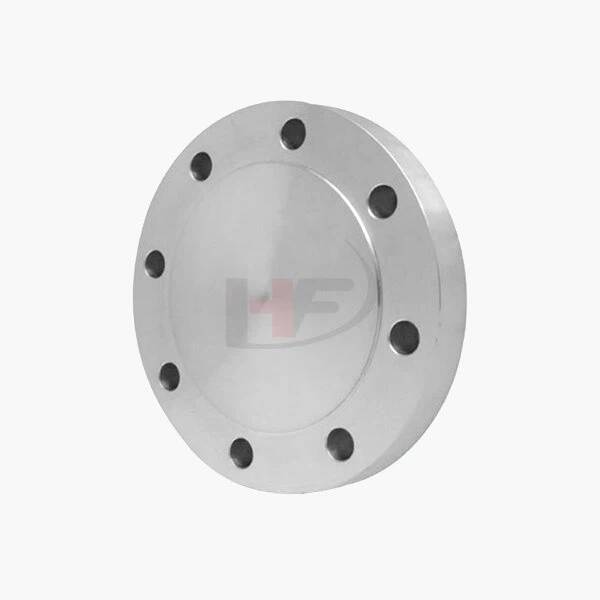

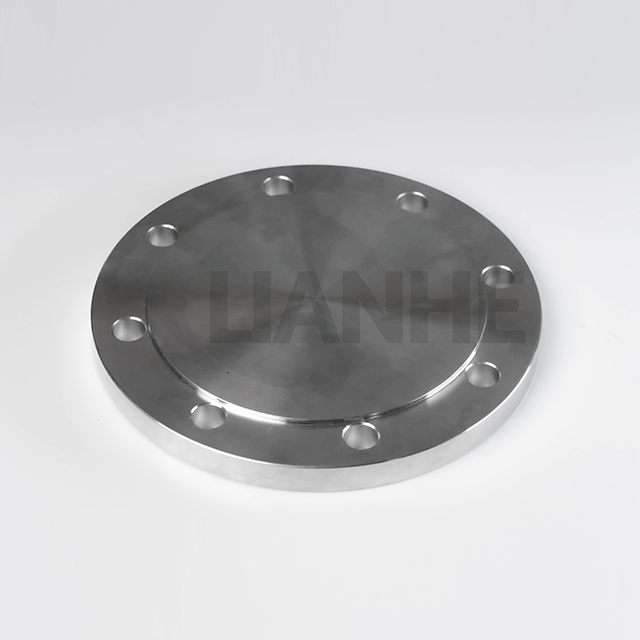

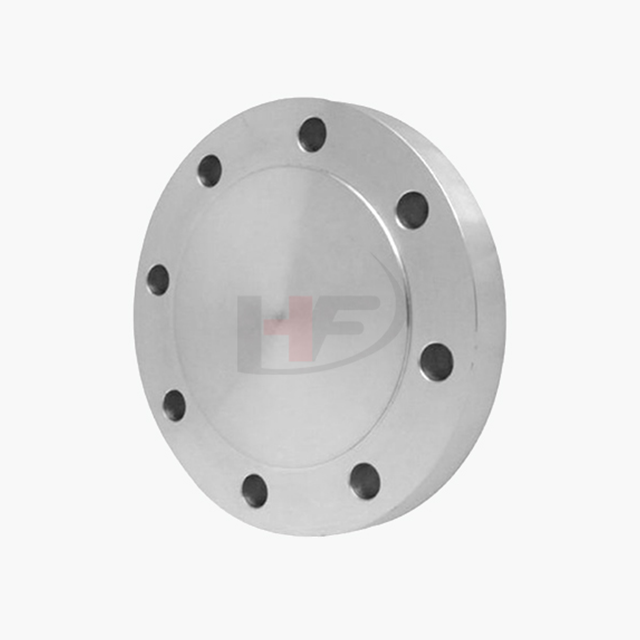

Flangia cieca in acciaio inossidabile ad alta integrità per la sigillatura di tubazioni

Panoramica

La flangia cieca in acciaio inossidabile ad alta integrità è un raccordo per tubi di alta qualità progettato per sigillare permanentemente l'estremità di una tubazione o fornire accesso per ispezione e manutenzione in ambienti corrosivi ad alta pressione. Realizzata in acciaio inossidabile 304 o 316, questa flangia presenta un disco solido e fori per bulloni conformi ad ANSI B16.5, garantendo prestazioni senza perdite e stabilità strutturale.

Caratteristiche

Costruzione robusta:

Disco solido in acciaio inossidabile (304/316) con spessore conforme ad ASME B16.5 (Classe da 150 a 2500), valutato per pressioni di esercizio fino a 2.500 PSI (acciaio inossidabile 316, Classe 300).

Finitura liscia della faccia rialzata (RF) o della faccia piatta (FF) (Ra ≤1,6μm) per un contatto ottimale della guarnizione, riducendo i rischi di perdite del 40% rispetto alle superfici ruvide.

Lavorazione di precisione:

Fori per bulloni praticati su cerchi primitivi precisi (P.C.D.) secondo ANSI B16.5, garantendo l'allineamento con le flange di accoppiamento e una distribuzione uniforme del carico tra i bulloni.

I bordi smussati prevengono sbavature e facilitano l'installazione della guarnizione, con fori svasati opzionali per bulloni a saldare in applicazioni ad alte vibrazioni.

Resistenza alla corrosione e alla temperatura:

La variante in acciaio inossidabile 316 resiste alla corrosione da cloruro in ambienti marini e chimici, mentre la variante 304 è ideale per l'uso industriale generale (intervallo di temperatura: da -250°C a 800°C).

La superficie passivata (316) riduce la lisciviazione di ioni metallici, conforme alla FDA 21 CFR Parte 177 per applicazioni di grado alimentare.

Conformità e certificazione:

Conformità ASME B16.5, ISO 1092-1 e NACE MR0175 (acciaio inossidabile 316), con rapporti sulla tracciabilità dei materiali e certificati di fabbrica disponibili a fini di audit.

Applicazione

Perfetto per la sigillatura di tubazioni e l'accesso a sistemi critici:

Petrolio e gas a valle: Sigillatura dei punti finali delle tubazioni nelle raffinerie e negli impianti petrolchimici, con acciaio inossidabile 316 resistente alla corrosione dell'idrogeno solforato.

Cibo e bevande: Fornisce porte di accesso per la pulizia dei serbatoi nei caseifici e nelle birrerie, con acciaio inossidabile 304 conforme agli standard sanitari 3-A per il contatto diretto con gli alimenti.

Generazione di energia: Sigillatura dei punti prova di tubazioni di vapore in impianti termici, resistenti a 550°C e 200 bar di pressione in sistemi a ciclo combinato.

Ingegneria marina: Sigillatura delle penetrazioni dello scafo e dei punti di accesso alle cisterne di zavorra, con acciaio inossidabile 316 che resiste alla costante immersione in acqua di mare.

Domande frequenti

D: Come scegliere la classe di flangia corretta per la mia applicazione?

UN:Selezionare in base alla pressione di esercizio (ad esempio, Classe 150 per ≤300 PSI, Classe 300 per ≤800 PSI), dettagliata nelle tabelle pressione-temperatura ASME B16.5.

D: È possibile riutilizzare le flange cieche?

UN:Sì, se la superficie è integra e pulita accuratamente; sostituire guarnizioni e bulloni per una sigillatura affidabile.

D: Quale materiale per guarnizioni è consigliato per il vapore ad alta temperatura?

UN:Utilizzare guarnizioni in grafite o con rivestimento metallico (fino a 650°C), evitando guarnizioni in PTFE che si degradano oltre i 260°C.

D: Esistono opzioni leggere per le applicazioni offshore?

UN:Sì, sono disponibili flange leggere in acciaio inossidabile 316 con schemi di bulloni ridotti, conformi agli standard DNVGL per le piattaforme offshore.
