Oggi la posta in gioco è alta per quanto riguarda le tubazioni industriali e i sistemi di controllo dei fluidi. La scelta del tipo di valvola sbagliato spesso porta a usura prematura, perdite catastrofiche o gravi inefficienze del sistema. Questi guasti meccanici compromettono la sicurezza dei lavoratori e interrompono gravemente i programmi di produzione. Durante la selezione di un resistente alla corrosioneValvola in acciaio inossidabileè una solida base di riferimento per la durabilità, il meccanismo interno determina le prestazioni complessive del sistema. Un materiale del corpo robusto non può correggere la geometria del flusso sbagliata. La scelta del design a sfera, a saracinesca o a globo determina la capacità del sistema di gestire la pressione, le portate e i cicli di manutenzione. Questa guida ignora le definizioni di base per fornire un quadro pratico e basato sull’evidenza. Imparerai come valutare, confrontare e specificare i meccanismi interni corretti per le applicazioni commerciali e ad alta richiesta. Comprendendo i comportamenti idraulici unici di ciascun tipo, è possibile garantire un funzionamento affidabile e prevenire costosi tempi di fermo macchina.
Acciaio inossidabileValvole a sfera offrono una chiusura rapida a un quarto di giro e una tenuta superiore ma non sono adatti per una regolazione precisa del flusso.
Acciaio inossidabileValvole a saracinescaforniscono una limitazione del flusso e una caduta di pressione minime per applicazioni on/off, ma sono soggetti a danni alla sede se utilizzati per lo strozzamento.
Acciaio inossidabileValvole a globoeccellono nella regolazione precisa del flusso e nel funzionamento frequente ma introducono una resistenza al flusso significativamente più elevata (caduta di pressione).
Regola pratica di selezione:Specificare Ball per un isolamento affidabile, Gate per un flusso di massa senza ostacoli e Globe per una strozzatura accurata.
I costi nascosti affliggono i sistemi di controllo dei fluidi applicati in modo errato. Gli ingegneri spesso devono affrontare gravi sanzioni operative quando specificano i componenti basandosi esclusivamente sulle dimensioni della linea o sul budget. L'utilizzo di un design a gate per le operazioni di limitazione costituisce un classico esempio di fallimento. I fluidi ad alta velocità si insinuano attraverso il cuneo parzialmente aperto. Questo flusso turbolento provoca una grave trafilatura del filo, che alla fine erode la sede metallica. Una volta erosa, l'unità perde completamente la capacità di sigillare. Allo stesso modo, l'installazione di una sfera con sede morbida in un ambiente ad alto contenuto di particolato garantisce un guasto rapido. I mezzi abrasivi lacerano le guarnizioni polimeriche durante l'azionamento.
Il successo degli appalti richiede un'analisi operativa rigorosa. Gli acquirenti devono bilanciare i costi iniziali con l’affidabilità a lungo termine. Gli indicatori chiave di prestazione includono gli intervalli di manutenzione, i requisiti del coefficiente di flusso (Cv) e i vincoli spaziali. Il semplice aggiornamento a una lega di grado 316 non previene il degrado meccanico causato da dinamiche di flusso errate. È necessario valutare come la geometria interna interagisce con il fluido specifico per migliaia di cicli.
Framework di settore riconosciuti da organizzazioni come ASME e API sottolineano la selezione specifica dell'applicazione. Raccomandano di considerare ogni pipeline come un ambiente dinamico. Picchi di pressione, fluttuazioni di temperatura e carichi di particolato determinano la meccanica interna necessaria. L'esperienza nel mondo reale dimostra che questo approccio previene costosi arresti non pianificati.

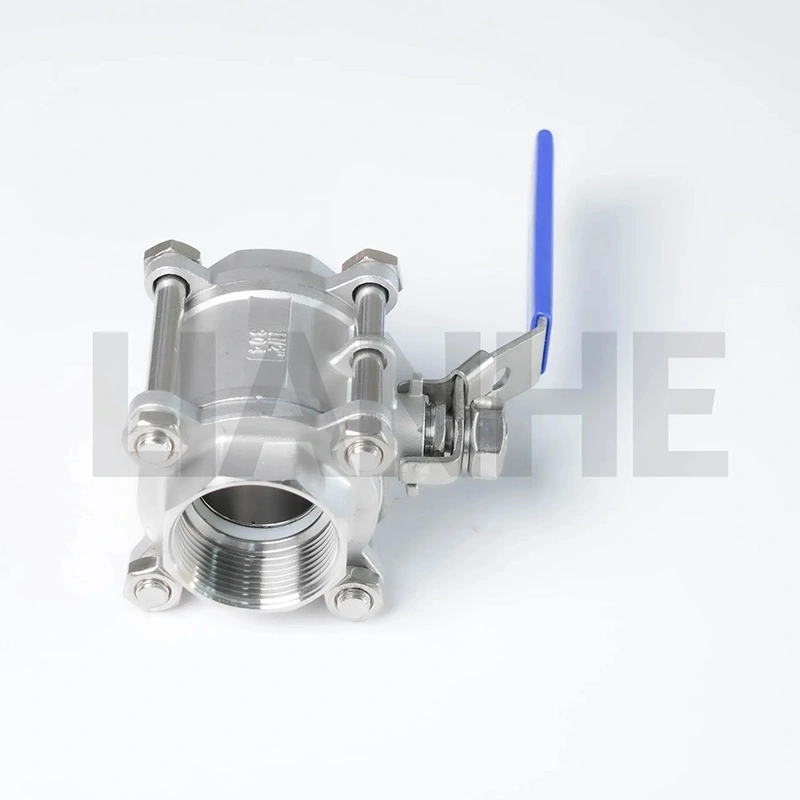

ILValvola a sfera in acciaio inossidabileutilizza una semplice azione rotatoria di un quarto di giro. Una sfera cava e perforata ruota all'interno del corpo della valvola per controllare il flusso. Quando il foro si allinea direttamente lungo la tubazione, i fluidi passano senza ostacoli. Una svolta di 90 gradi arresta completamente il flusso.
Questo design eccelle per l'arresto a perdite zero. Fornisce un'attuazione incredibilmente veloce. Gli ingegneri li utilizzano ampiamente in applicazioni con fluidi e gas puliti in cui un isolamento affidabile è fondamentale. Le sedi morbide, generalmente realizzate in PTFE o Teflon, formano una tenuta ermetica contro la sfera lucidata. Questo meccanismo crea un isolamento a prova di bolla anche dopo lunghi periodi di inattività.
Tuttavia, esistono rischi specifici di implementazione. La chiusura rapida crea un forte shock idraulico nelle linee del liquido ad alta velocità. Questo fenomeno, noto come colpo d'ariete, danneggia i supporti dei tubi, rompe le guarnizioni e compromette l'integrità del sistema. Gli operatori devono addestrare il personale ad azionare lentamente le leve manuali. Le configurazioni automatizzate richiedono attuatori configurati per velocità di chiusura controllate.
Funzionando tramite movimento lineare multigiro, ilValvola a saracinesca in acciaio inossidabileabbassa un cuneo solido direttamente nel percorso del fluido. Alzando il cuneo si libera completamente il canale. Questo meccanismo crea un profilo di flusso eccezionalmente rettilineo.
Specifichiamo questo tipo quando le tubazioni richiedono una caduta di pressione minima. Il foro completamente privo di ostruzioni previene l'accumulo di materiale, rendendolo ideale per fanghi, fluidi viscosi e trasferimento di fluidi sfusi. Poiché il canale interno corrisponde al diametro del tubo, supporta efficacemente le operazioni di pigging della tubazione.
Nonostante questi vantaggi in termini di flusso, gli operatori devono affrontare notevoli inconvenienti. Lo stelo multigiro richiede molto tempo per essere azionato completamente. Sono del tutto inadatti alla regolazione del flusso. Lasciare il cuneo parzialmente aperto lo espone a un'intensa velocità del fluido. Il cuneo non supportato vibra violentemente, sbattendo contro il sedile. Questa vibrazione provoca una grave usura meccanica, rigature permanenti e eventuali perdite garantite.
Gli ingegneri si affidano aValvola a globo in acciaio inossidabileper il controllo dinamico del fluido. Utilizza un movimento lineare multigiro. Un tappo arrotondato si abbassa contro un anello di sede parallelo situato al centro del corpo. La geometria interna costringe i fluidi a percorrere un caratteristico percorso a forma di Z.
Questa relazione proporzionale tra la posizione dell'otturatore e il volume del flusso consente una regolazione precisa. Rimane la scelta migliore in assoluto per applicazioni di limitazione, funzionamento frequente e scenari che richiedono cadute di pressione elevate. Il design robusto dell'otturatore e della sede resiste all'impatto continuo dei fluidi meglio di qualsiasi altra opzione standard.
Il compromesso operativo riguarda l’efficienza energetica. Il tortuoso percorso del flusso interno crea una resistenza al flusso intrinsecamente elevata. Le pompe devono lavorare di più per superare questo attrito. Inoltre, il complesso processo di fusione e il profilo dello stelo più alto richiedono un ingombro fisico maggiore. Inoltre pesano molto di più rispetto ai modelli a sfera o cancello comparabili.
Il confronto diretto delle specifiche tecniche evidenzia le capacità distinte di ciascun progetto. Utilizziamo la resistenza al flusso, l'integrità della tenuta e la velocità di attuazione come parametri primari.
Grafico comparativo delle prestazioni delle valvole
|
Metrica delle prestazioni |
Progettazione della palla |
Progettazione del cancello |
Progettazione del globo |
|---|---|---|---|
|
Resistenza al flusso (Cv) |
Vicino allo zero (porta completa) |
Vicino allo zero |
Alto (calo significativo) |
|
Sigillare l'integrità |
Eccellente (sedili morbidi) |
Buono (metallo/cuneo) |
Eccellente (tappo/sede in metallo) |
|
Velocità di attuazione |
Veloce (giro di 90 gradi) |
Lento (giro multiplo) |
Lento (giro multiplo) |
|
Funzione primaria |
Isolamento acceso/spento |
On/Off flusso di massa |
Throttling preciso |
Il coefficiente di flusso (Cv) definisce il volume d'acqua che passa attraverso la valvola con una caduta di pressione di 1 psi. I design a sfera e cancello a passaggio completo offrono valori Cv eccezionalmente elevati. I loro percorsi rettilinei riducono al minimo la turbolenza e conservano l'energia di pompaggio. Al contrario, il design a globo obbliga il fluido a cambiare direzione due volte. Ciò limita fortemente il flusso e riduce il valore Cv complessivo.
L'integrità della tenuta varia in base al materiale della sede. I design delle sfere utilizzano materiali flessibili come PTFE o PEEK. Questi polimeri si conformano alla sfera, garantendo una chiusura a tenuta di bolle. Gestiscono perfettamente le temperature standard. I modelli a cancello e globo generalmente utilizzano sedili metallo su metallo. Queste sedi rigide tollerano temperature estreme e fluidi altamente abrasivi, sebbene possano consentire nel tempo perdite minori di Classe IV.
La velocità di attuazione influisce direttamente sulla sicurezza del sistema. L'attuazione rapida a 90 gradi di tipo a sfera offre un immediato isolamento di emergenza. Gli ingegneri devono implementare una protezione contro le sovratensioni per mitigare i picchi di pressione improvvisi durante la chiusura rapida. Il funzionamento multigiro dei tipi a cancello e a globo previene naturalmente questo rischio. La loro chiusura graduale consente alla velocità del fluido di diminuire in modo sicuro.
La longevità del sistema dipende in larga misura dalla manutenzione proattiva e dalla comprensione dei modelli di usura prevedibili. Ogni progetto presenta sfide di manutenzione uniche.
Le valvole a globo generalmente offrono una manutenzione in linea semplice. I tecnici possono svitare il cofano per accedere al tappo e alla sede direttamente dall'alto. Possono lappare le superfici di appoggio o sostituire il tappo senza tagliare il corpo dalla tubazione. I tipi di palline standard presentano una realtà diversa. In genere è necessario rimuovere completamente i corpi monopezzo o due pezzi per sostituire le guarnizioni interne. Per risolvere questo problema, le strutture spesso installano carrozzerie in tre pezzi. Questi consentono alla sezione centrale di oscillare per una rapida sostituzione della guarnizione.
Le vulnerabilità all’usura differiscono sostanzialmente tra i design. Le modalità di guasto comuni includono:
Punteggio sui cunei:I tipi di cancelli subiscono profonde rigature sul metallo se costretti a chiudersi contro flussi ad alta velocità o detriti intrappolati.
Degrado dell'imballaggio:Gli steli multigiro nei modelli a cancello e a globo subiscono un attrito costante. Questo attrito alla fine degrada la guarnizione dello stelo in grafite o PTFE, provocando emissioni fuggitive.
Estrusione della sede morbida:Temperature elevate o pressioni eccessive possono deformare le sedi in polimero all'interno dei gruppi sfera, provocandone la perdita permanente.
Dobbiamo analizzare i costi iniziali rispetto al ROI del ciclo di vita. Le unità a sfera di grande diametro costano molto di più rispetto alle unità a cancello equivalenti. Tuttavia, la loro longevità superiore nelle applicazioni di puro isolamento compensa rapidamente l’investimento iniziale. Meno guasti alle guarnizioni e prestazioni a zero perdite riducono gli interventi di manutenzione a lungo termine. Al contrario, l'utilizzo di un design a saracinesca economico per la regolazione del flusso garantisce sostituzioni frequenti e costose.
La gestione del processo di approvvigionamento richiede un approccio logico e graduale. Utilizza il seguente framework per restringere le opzioni in base ai dati empirici del sistema.
Identificare la funzione primaria.Determinare se l'obiettivo operativo richiede isolamento o regolamentazione. Scegli i modelli a sfera o cancello per compiti di accensione e spegnimento rigorosi. Seleziona i modelli a globo quando è necessario regolare dinamicamente le portate.
Analizzare i media e l'ambiente.Documenta le caratteristiche del tuo fluido. Valutare i livelli di particolato, la viscosità e l'aggressività chimica. Abbina queste caratteristiche ai materiali dei sedili. Verificare i valori nominali di temperatura e pressione necessari rispetto alle specifiche ASME Classe 150, 300 o superiori.
Valutare i vincoli di spazio e di attuazione.Misurare l'ingombro dell'installazione fisica. I corpi globulari richiedono maggiore spazio verticale per i loro steli estesi. Determina se hai bisogno di un'attuazione pneumatica o elettrica. I tipi a sfera si automatizzano in modo semplice ed economico grazie alla bassa coppia e ai requisiti di un quarto di giro.
Il prossimo passo immediato prevede la verifica formale. Consultare sempre gli schemi delle tubazioni e della strumentazione (P&ID) prima di finalizzare un ordine di acquisto. La revisione dei requisiti di conformità rispetto agli standard API 608, API 600 o AWWA garantisce una sicurezza ottimale. Quando si affrontano parametri limite, l'intervento di uno specialista del controllo dei fluidi previene costosi errori di specifica.
Nessun progetto di valvola singola risolve ogni sfida ingegneristica. La meccanica del sistema richiede geometrie specifiche per gestire rigori operativi distinti. Il design a globo rimane ineguagliato per un controllo preciso del flusso e una durata in condizioni di strozzamento. Il design del cancello garantisce un flusso sfuso affidabile e senza ostacoli per i liquami e requisiti di bassa caduta di pressione. Il design a sfera fornisce la chiusura a perdita zero più rapida e affidabile disponibile.
Gli acquirenti devono dare priorità ai parametri di sistema rispetto ai costi unitari iniziali. Concentrarsi esclusivamente sul prezzo di acquisto porta inevitabilmente a una rapida usura e a costosi fallimenti a valle. Allinea il tipo di supporto, il livello di pressione e le esigenze di attuazione con il meccanismo interno corretto.
Agisci oggi stesso per proteggere la tua infrastruttura di tubazioni. Sfoglia i cataloghi di prodotti completi per tipologia, scarica le tabelle tecniche di dimensionamento Cv o contatta direttamente i team di vendita tecnici per una consulenza specifica per l'applicazione.
R: I design standard delle sfere non dovrebbero mai gestire funzioni di strozzamento. La posizione parzialmente aperta espone le sedi morbide in PTFE direttamente al flusso ad alta velocità. Questa esposizione erode rapidamente il polimero, causando perdite permanenti. Tuttavia, i design specializzati delle sfere con porta a V presentano ritagli sagomati e rinforzati appositamente progettati per una regolazione precisa del flusso.
R: I tipi a globo richiedono fusioni interne complesse e intricate per creare il percorso del flusso a forma di Z. I produttori devono inoltre utilizzare materiali per la carrozzeria più pesanti e spessi. Questa massa aggiuntiva è necessaria per resistere alle intense cadute di pressione, alle vibrazioni e alle forze turbolente intrinsecamente associate alla regolazione del flusso e alle funzioni di strozzamento.
R: I modelli con sfera a quarto di giro a chiusura rapida rappresentano il rischio più elevato di colpi d'ariete. Chiudendo la leva si arresta istantaneamente lo slancio del fluido, inviando un'onda d'urto distruttiva all'indietro attraverso le tubazioni. L'azione lenta e multigiro dei design a saracinesca e globo mitiga naturalmente queste pressioni di picco riducendo gradualmente la velocità del fluido.
R: Il grado 316 è generalmente superiore perché contiene molibdeno aggiunto. Questo specifico elemento di lega aumenta notevolmente la resistenza alla vaiolatura e alla corrosione interstiziale. Gli ingegneri specificano fortemente 316 su 304 per ambienti ad alto contenuto di cloruro, applicazioni marine e linee di lavorazione chimica aggressiva per garantire la massima longevità operativa.
