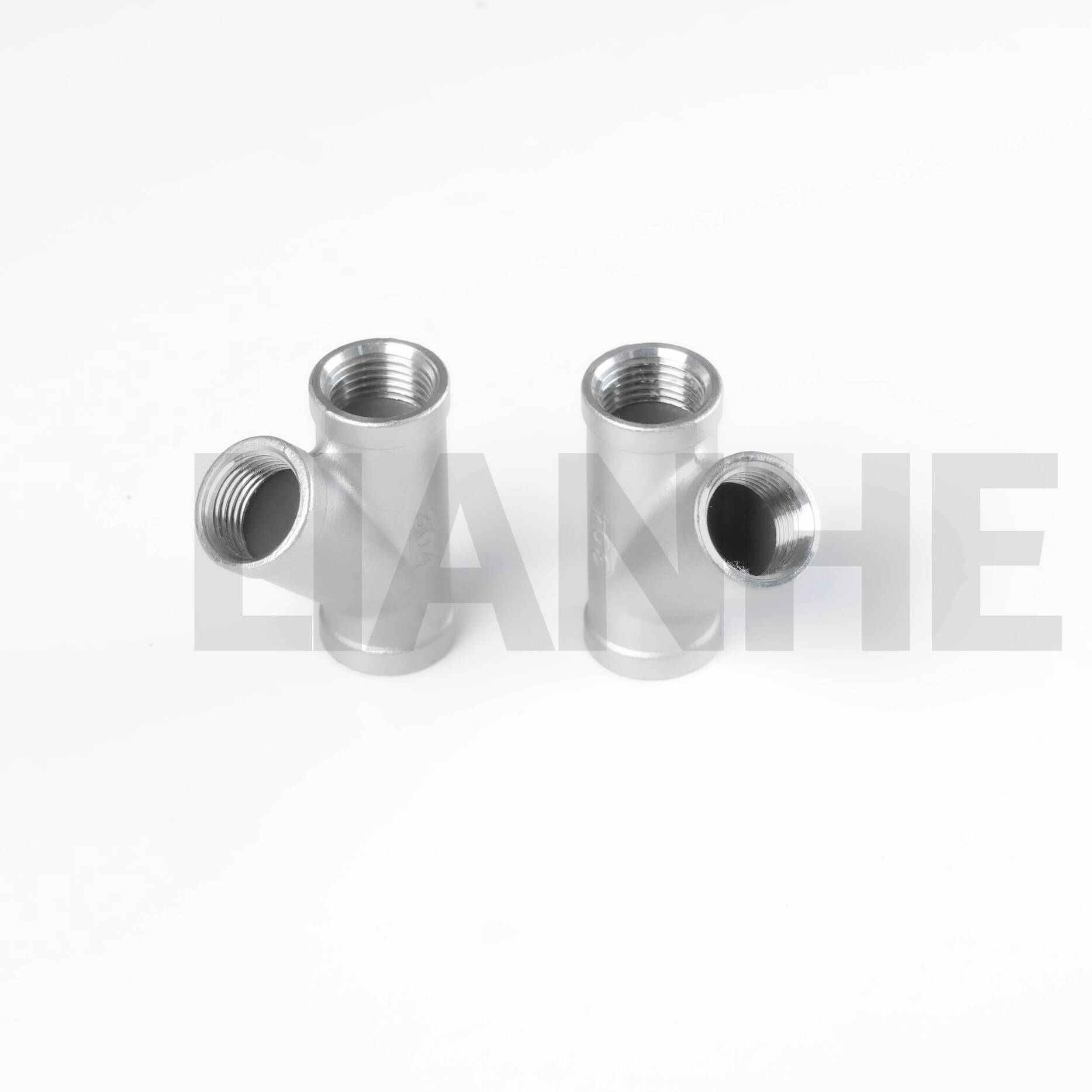

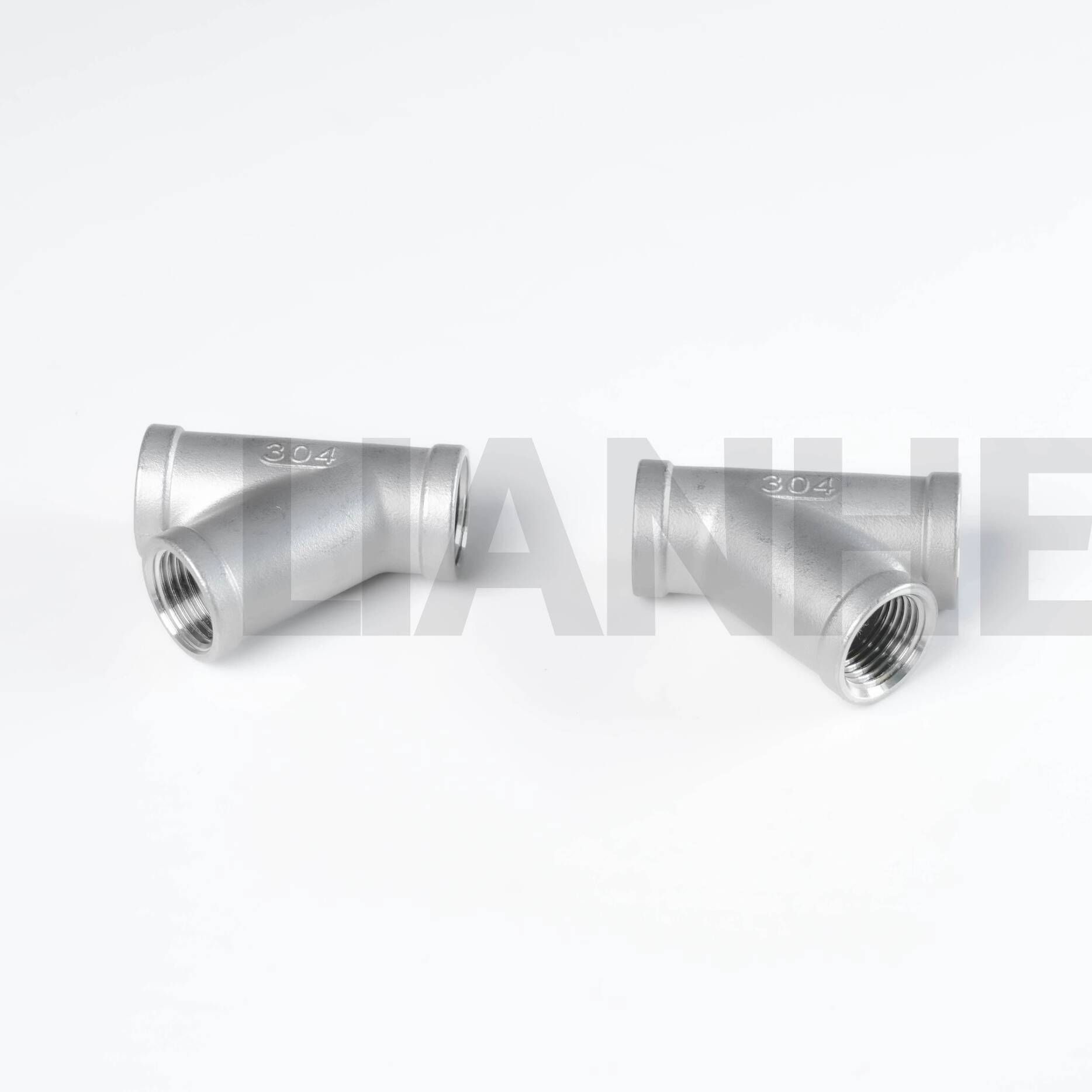

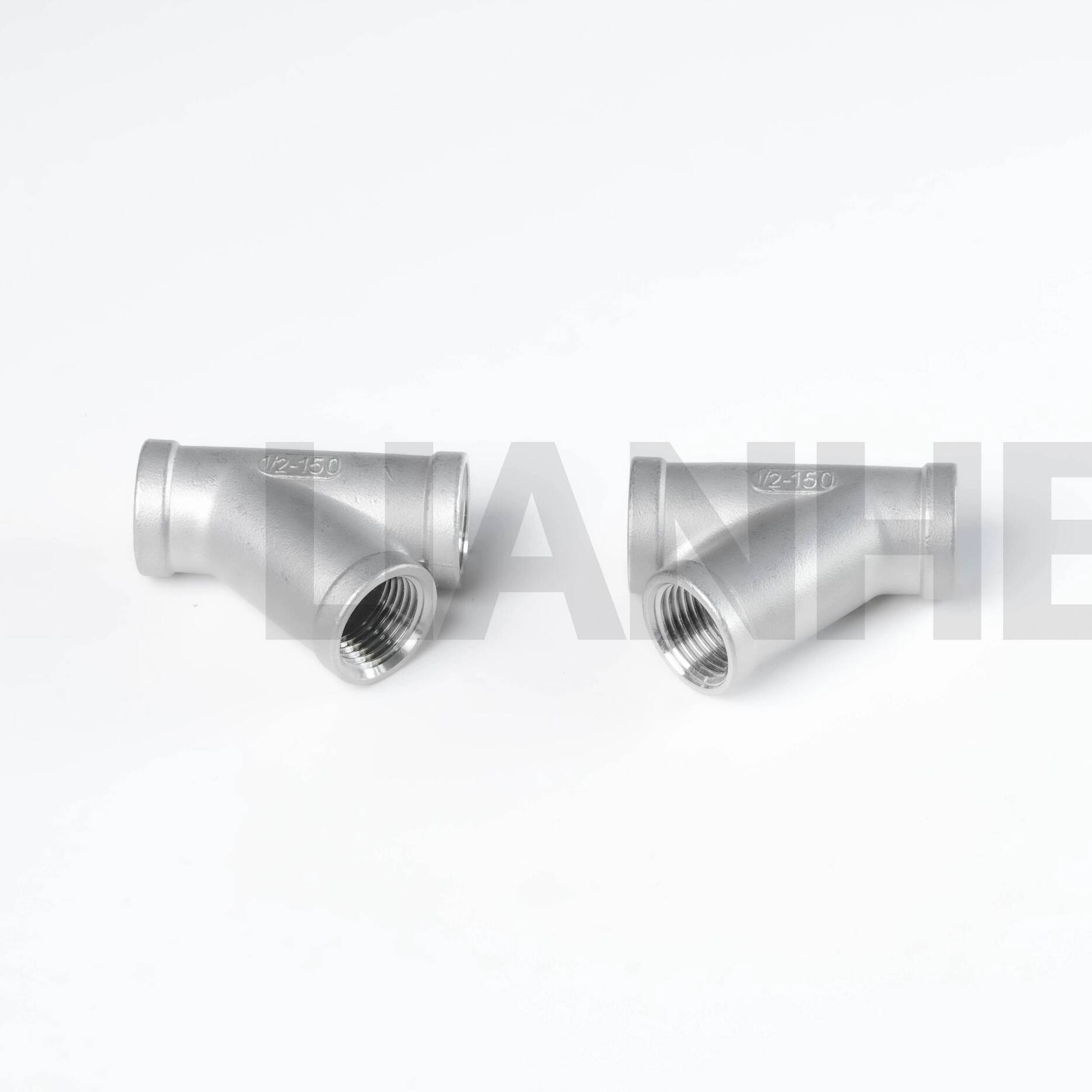

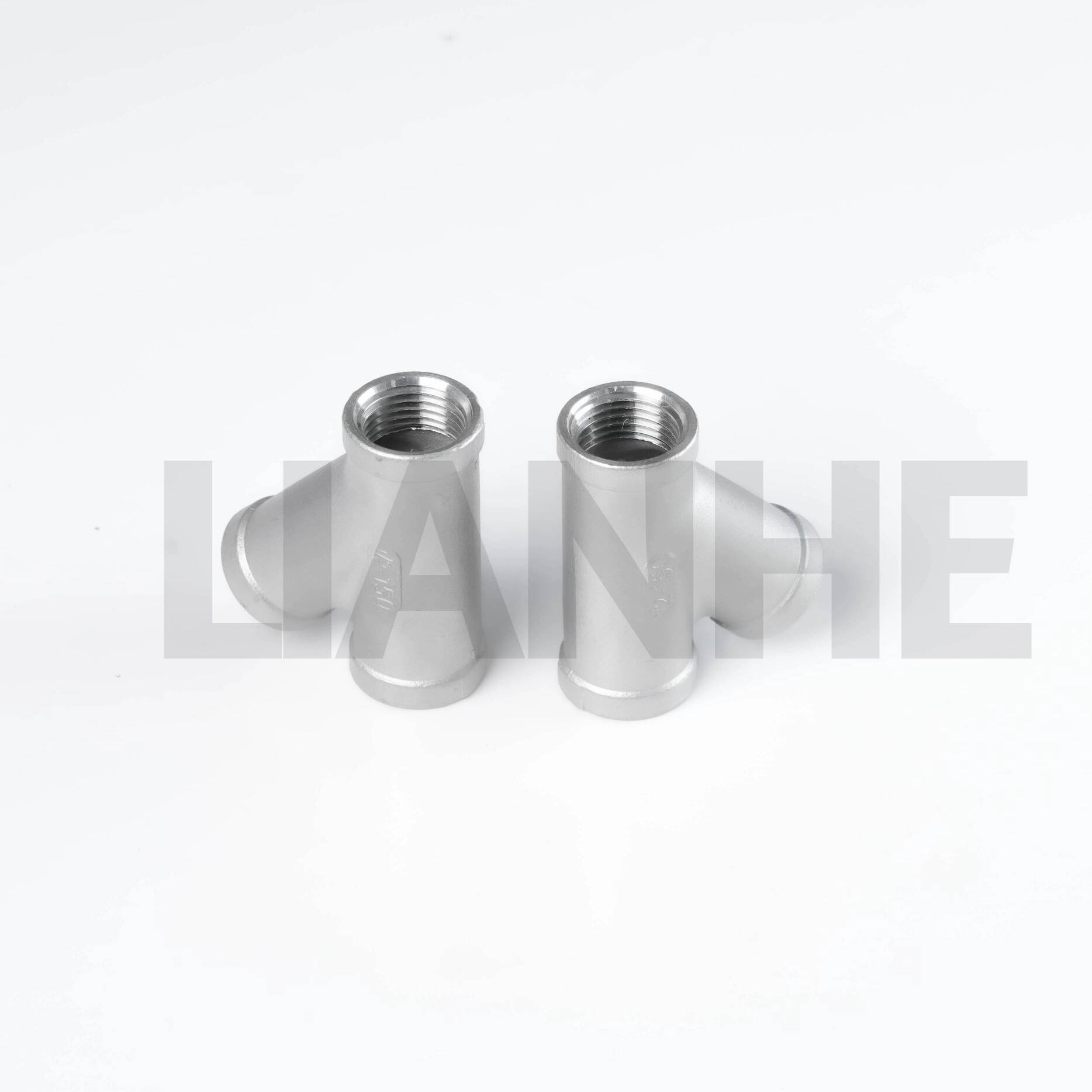

Il raccordo a T di tipo Y di classe 150 con filettatura BSPT (British Standard Pipe Taper) in acciaio inossidabile ad alta purezza è un raccordo per tubi di precisione progettato per connessioni di diramazione affidabili in sistemi di fluidi corrosivi e ad elevata purezza. Realizzato in acciaio inossidabile 304L o 316L, questo raccordo a T presenta filettature BSPT (conformi a ISO 7-1) e un design a Y, garantendo una transizione fluida del flusso e una turbolenza minima nelle tubazioni di processo.
Materiale e finitura di elevata purezza:
Acciaio inossidabile 304L (a basso tenore di carbonio) o 316L (a bassissimo tenore di carbonio), con superficie passivata (Ra ≤0,8μm) per ridurre la lisciviazione di ioni metallici, fondamentale per l'acqua ultrapura e le applicazioni farmaceutiche.
La struttura senza saldature (senza saldature) riduce al minimo l'intrappolamento di particelle, rispettando gli standard sanitari 3-A e FDA 21 CFR Parte 177 per il contatto diretto con gli alimenti.
Filettatura e design di precisione:
Filettature BSPT (conicità 55°) conformi a ISO 7-1, che forniscono connessioni a tenuta senza sigillanti aggiuntivi, compatibili con tubi e raccordi metrici (ad es. DIN, BS EN).
La geometria di tipo Y (angolo di derivazione di 60°) riduce la resistenza al flusso del 15% rispetto ai tradizionali T, con una connessione di derivazione rinforzata (spessore della parete 1,5x) per i picchi di pressione.
Resistenza alla corrosione e alla pressione:
Classificato per la Classe 150 (300 PSI a 20°C), con acciaio inossidabile 316L che offre una resistenza superiore alla corrosione intergranulare nei sistemi saldati senza ricottura post-saldatura.
Intervallo di temperatura: da -250°C a 450°C (316 L), adatto per linee di etanolo criogenico e sistemi di sanificazione con acqua calda.
Conformità e certificazione:
Conformità agli standard EN 10226-1, NSF/ANSI 61 e USP Classe VI, con report sulla tracciabilità dei materiali e certificati di lavorazione disponibili per applicazioni critiche.
Elettrolucidatura opzionale (Ra ≤0,4μm) per una purezza pari a quella dei semiconduttori, ideale per i processi di acqua ultrapura (UPW) e di planarizzazione chimico-meccanica (CMP).
Perfetto per la distribuzione di fluidi ad elevata purezza e corrosivi:
Produzione farmaceutica: Collegamenti di derivazione in sistemi di acqua purificata (PW) e acqua per preparazioni iniettabili (WFI), conformi alle linee guida cGMP e EU GMP.
Fabbricazione di semiconduttori: Linee di consegna di sostanze chimiche per fotoresist e agenti di incisione, con acciaio inossidabile 316L che impedisce la contaminazione da particelle negli ambienti delle camere bianche.
Cibo e bevande: Sistemi di miscelazione di bevande e linee di pastorizzazione di prodotti lattiero-caseari, che garantiscono l'assenza di accumulo di residui di prodotto nella giunzione del ramo a Y.
Ricerca biotecnologica: Linee di trasferimento fluidi da laboratorio per terreni di coltura cellulare e reagenti, con filettature BSPT compatibili con gli standard europei delle apparecchiature.
D: Qual è la differenza tra le filettature BSPT e NPT?
UN:BSPT (55°) è comunemente utilizzato in Europa, mentre NPT (60°) è lo standard in Nord America. Utilizzare un adattatore da BSPT a NPT per la compatibilità tra standard.
D: Questo raccordo a T può essere utilizzato con tubi di plastica?
UN:Sì, compatibile con tubi in PVC, PP e PEX tramite adattatori da BSPT a plastica, ma evita applicazioni ad alta pressione con tubi in plastica rigida.
D: Come pulire il raccordo a T per applicazioni ad elevata purezza?
UN:Utilizzare il lavaggio con acqua deionizzata o il vapore sul posto (SIP) a 121°C per 30 minuti; evitare detergenti abrasivi che potrebbero danneggiare la superficie passivata.
D: Qual è la pressione di esercizio massima per l'acciaio inossidabile 316L?
UN:300 PSI a 20°C (Classe 150); Valori di pressione più elevati (Classe 300/600) sono disponibili con schemi di pareti più spesse (schema 80/160).
