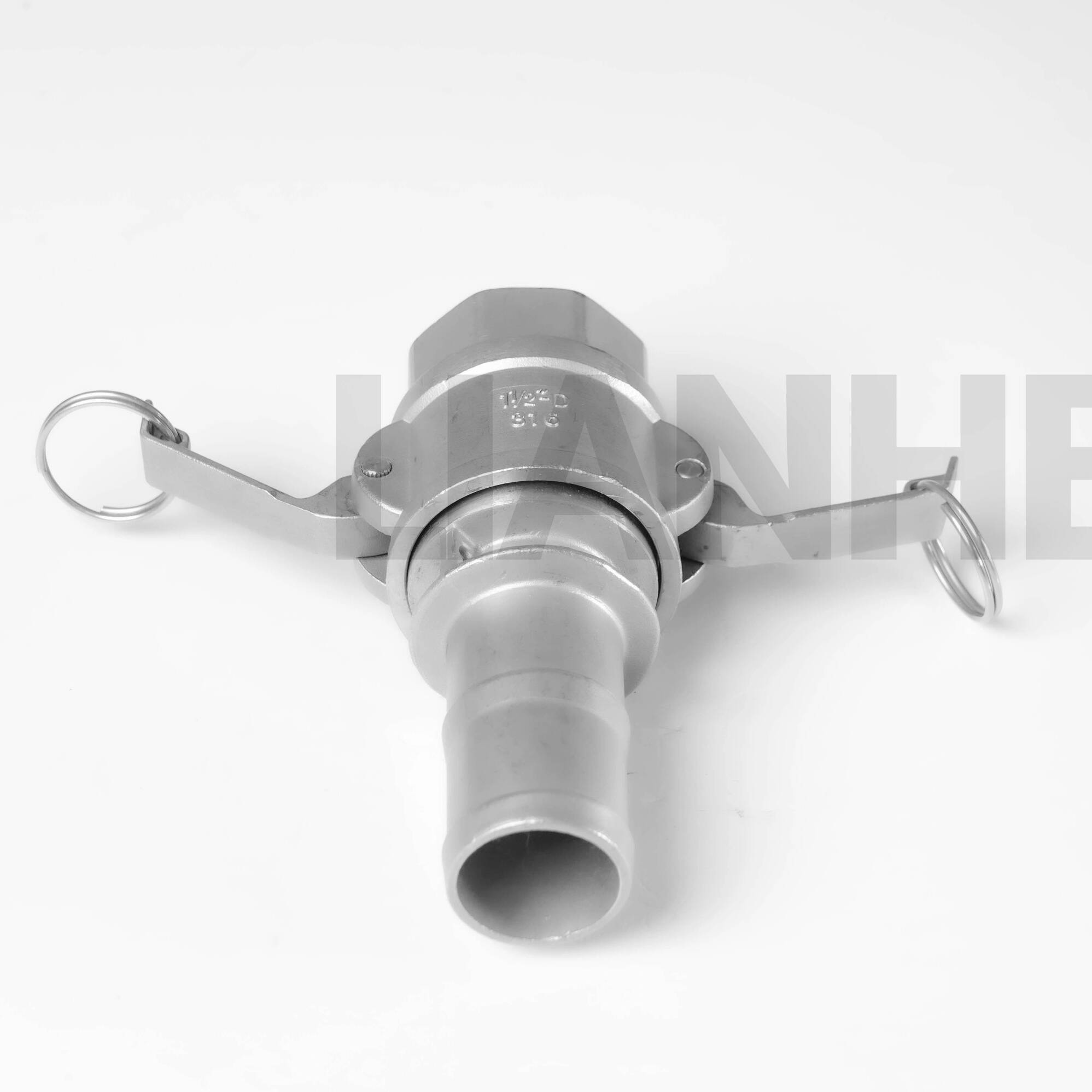

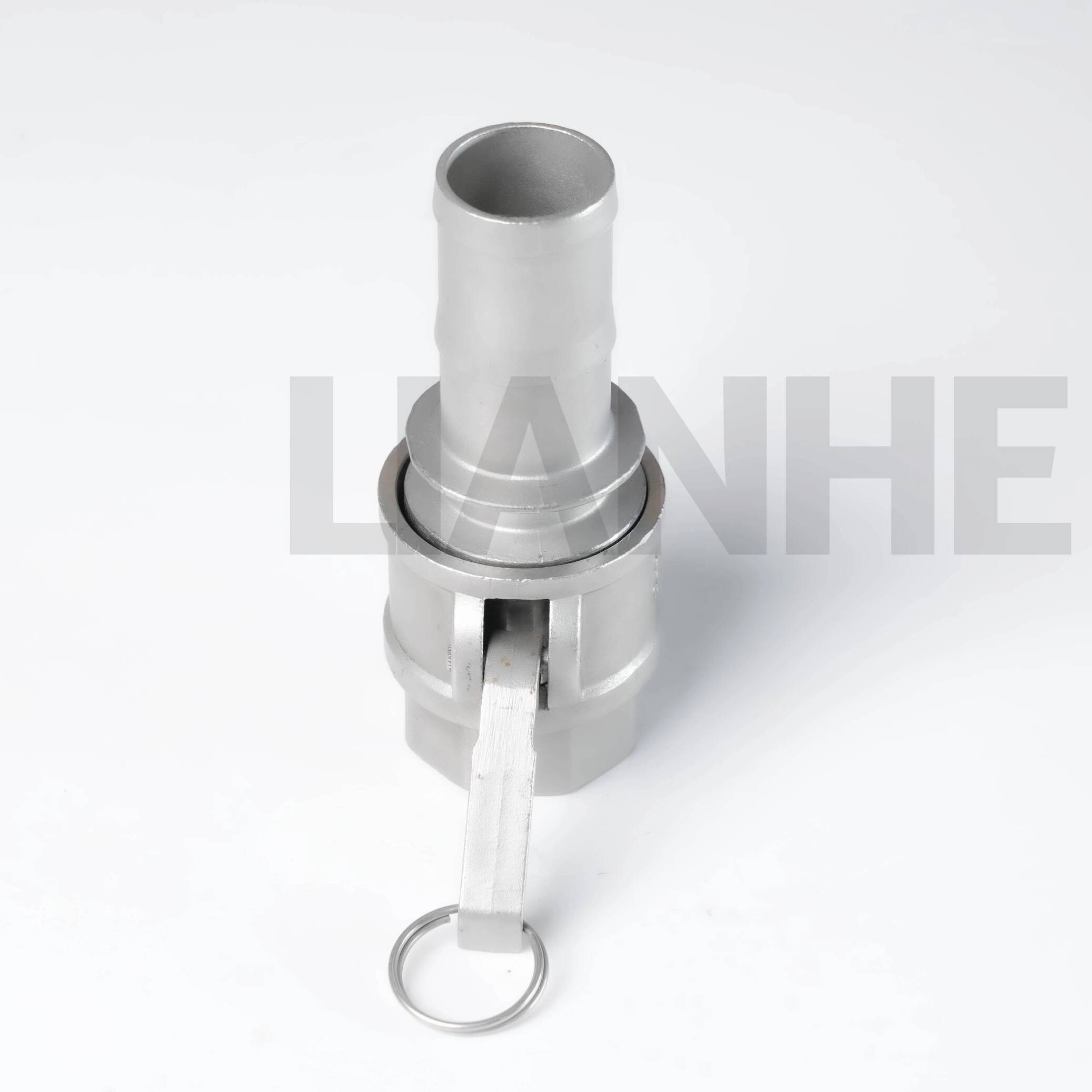

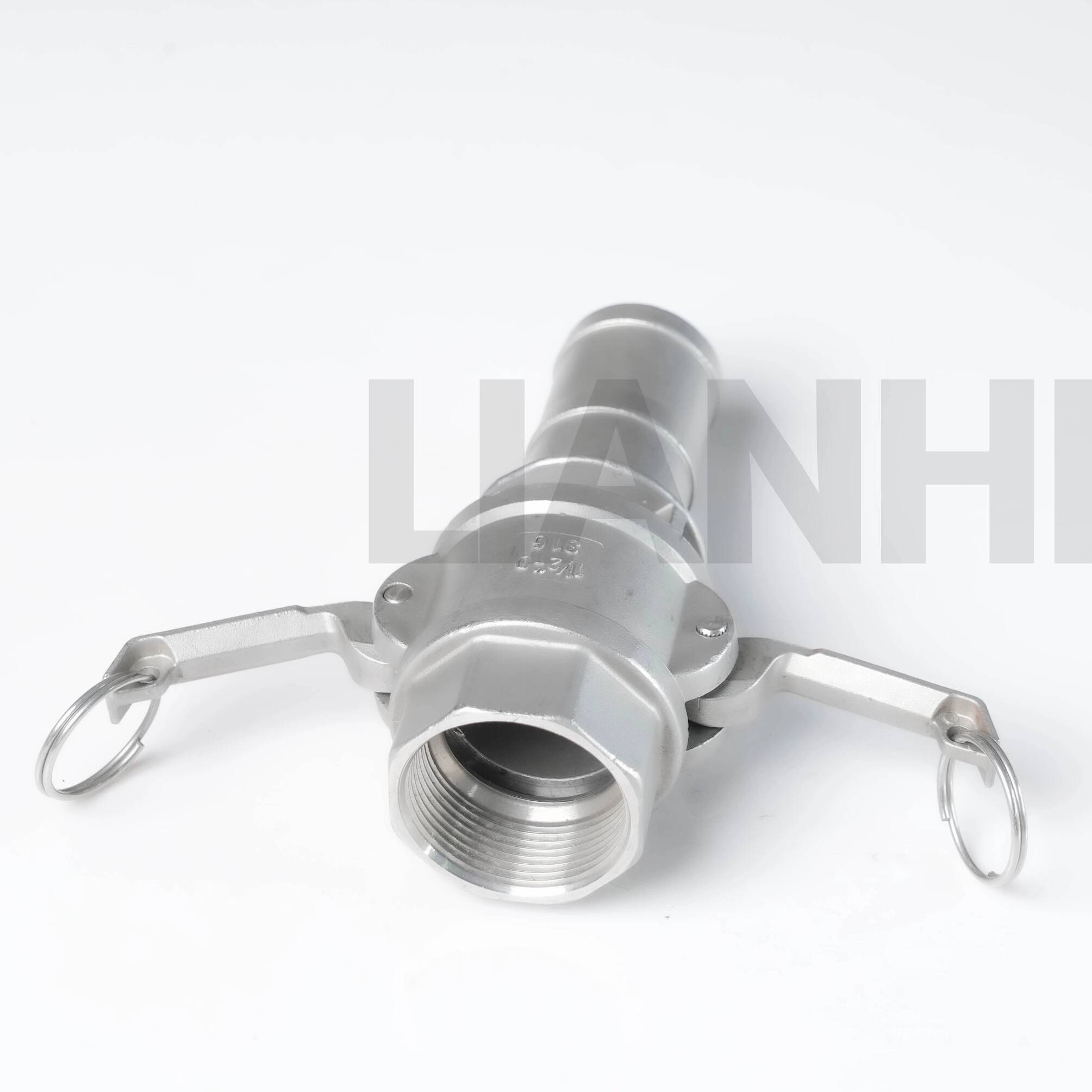

Attacco rapido igienico di tipo C in acciaio inossidabile

Descrizione del prodotto

L'attacco rapido igienico di tipo C in acciaio inossidabile è progettato per il montaggio e lo smontaggio rapido in sistemi di tubazioni compatibili per alimenti, bevande, prodotti farmaceutici, cosmetici e biotecnologici.

La sua struttura in acciaio inossidabile e la superficie interna liscia supportano la gestione igienica dei fluidi e una pulizia pratica. Le guarnizioni compatibili possono essere selezionate in base ai requisiti del mezzo di processo, della temperatura, della pressione e della pulizia.

Specifiche tecniche

Intervallo di dimensioni:1/2"–12" (DN15–DN300)

Materiale:Acciaio inossidabile SS316L

Tipo di connessione:Connessione rapida di tipo C

Norma di riferimento:ISO 2852, soggetto a conferma dimensionale

Pressione di esercizio:Fino a 10 bar, a seconda delle dimensioni, della guarnizione, della temperatura e della struttura della connessione

Materiali disponibili per le guarnizioni:EPDM, silicone e PTFE

Rugosità della superficie interna:Ra ≤0,8μm

Finitura superficiale opzionale:Elettrolucidatura; Valori Ra inferiori disponibili previa ispezione e conferma

Intervallo di temperatura indicativo:Da -40°C a +200°C, a seconda della guarnizione selezionata e delle condizioni operative

Documenti disponibili:

• EN 10204 3.1 Certificato di prova dei materiali

• Rapporto sulla tracciabilità dei materiali

• Rapporto di ispezione della rugosità superficiale

• Documentazione di conformità della guarnizione, quando applicabile

• Rapporto di ispezione di terze parti

Vantaggi del prodotto

1. Montaggio e smontaggio veloce

2. Costruzione resistente alla corrosione SS316L

3. Superficie interna liscia per una comoda pulizia

4. Opzioni di guarnizioni in EPDM, silicone e PTFE

5. Adatto per processi CIP e SIP compatibili

6. Tempi di manutenzione e pulizia ridotti

7. Disponibili diverse dimensioni e finiture superficiali

8. Tracciabilità dei materiali supportata

Applicazioni

Adatto per applicazioni compatibili in:

• Lavorazione di prodotti lattiero-caseari e bevande

• Birrifici e linee di produzione di succhi

• Attrezzature per la lavorazione degli alimenti

• Sistemi di produzione farmaceutica

• Attrezzature biotecnologiche

• Produzione di cosmetici e prodotti per la cura della persona

• Sistemi di filtrazione, miscelazione e riempimento

• Condutture igieniche generali per il trasferimento di fluidi

Le dimensioni della connessione, il materiale della guarnizione, la pressione di esercizio, la temperatura, le condizioni di vuoto, la ruvidità della superficie e il processo di pulizia devono essere confermati prima dell'ordine.

Installazione e manutenzione

1. Ispezionare le superfici di tenuta e la guarnizione prima del montaggio.

2. Confermare che tutti i componenti utilizzino dimensioni compatibili.

3. Posizionare correttamente la guarnizione senza torcere o estrudere.

4. Fissare la connessione secondo il metodo di assemblaggio specificato.

5. Eseguire un test di pressione o di perdita prima dell'uso.

6. Ispezionare e sostituire la guarnizione in base alle condizioni effettive, al mezzo di processo, alla temperatura e ai cicli di pulizia.

Luogo di origine:Wenzhou, Zhejiang, Cina
