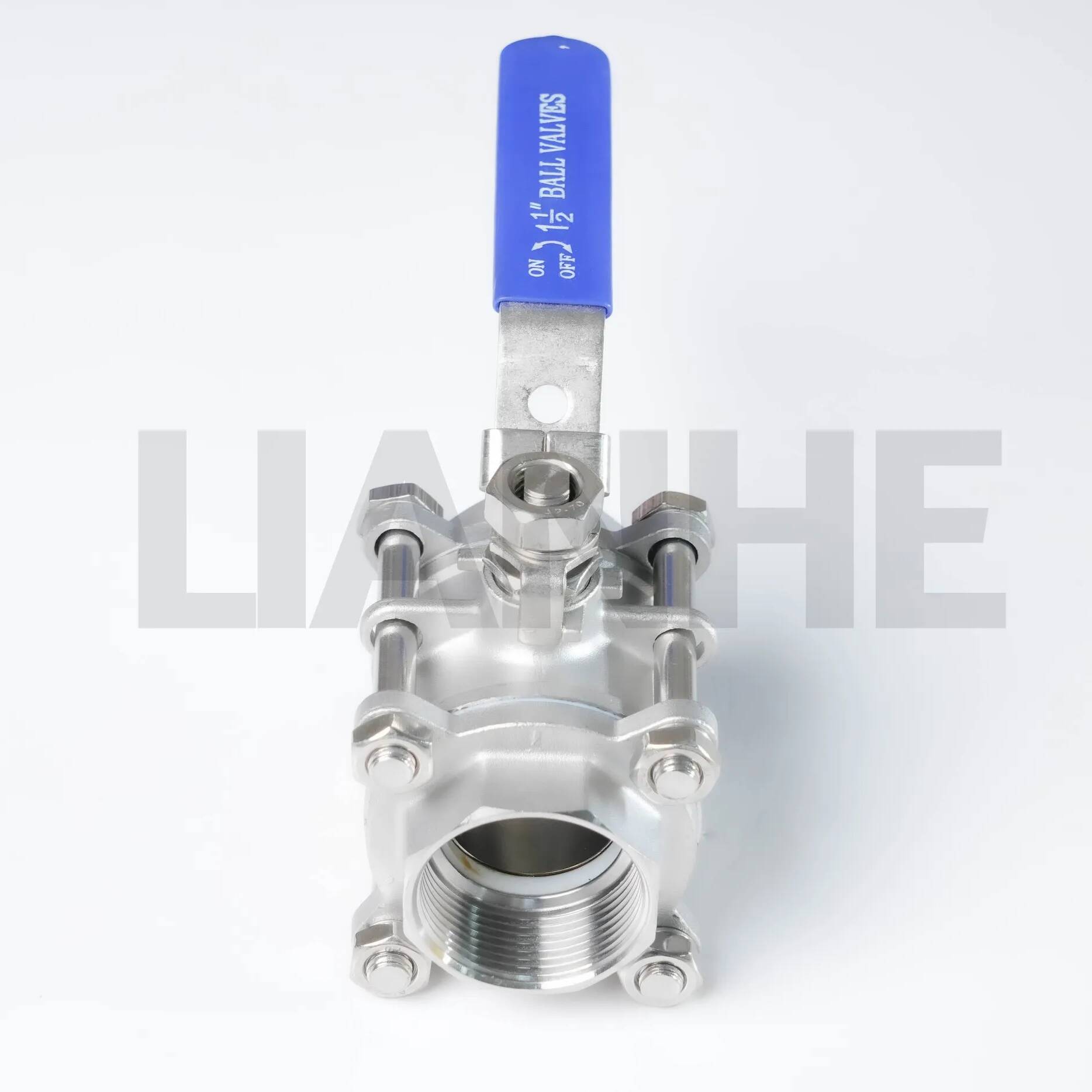

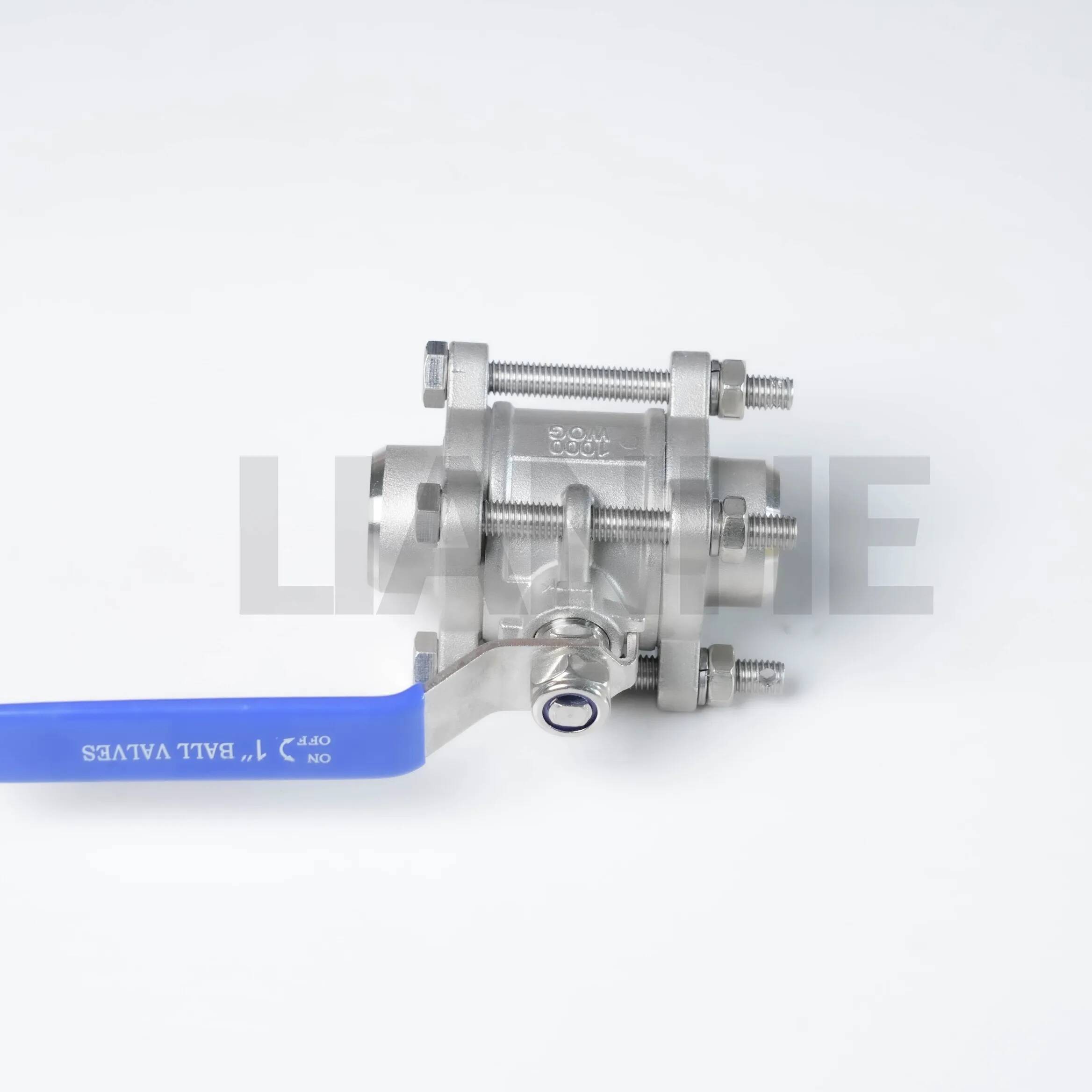

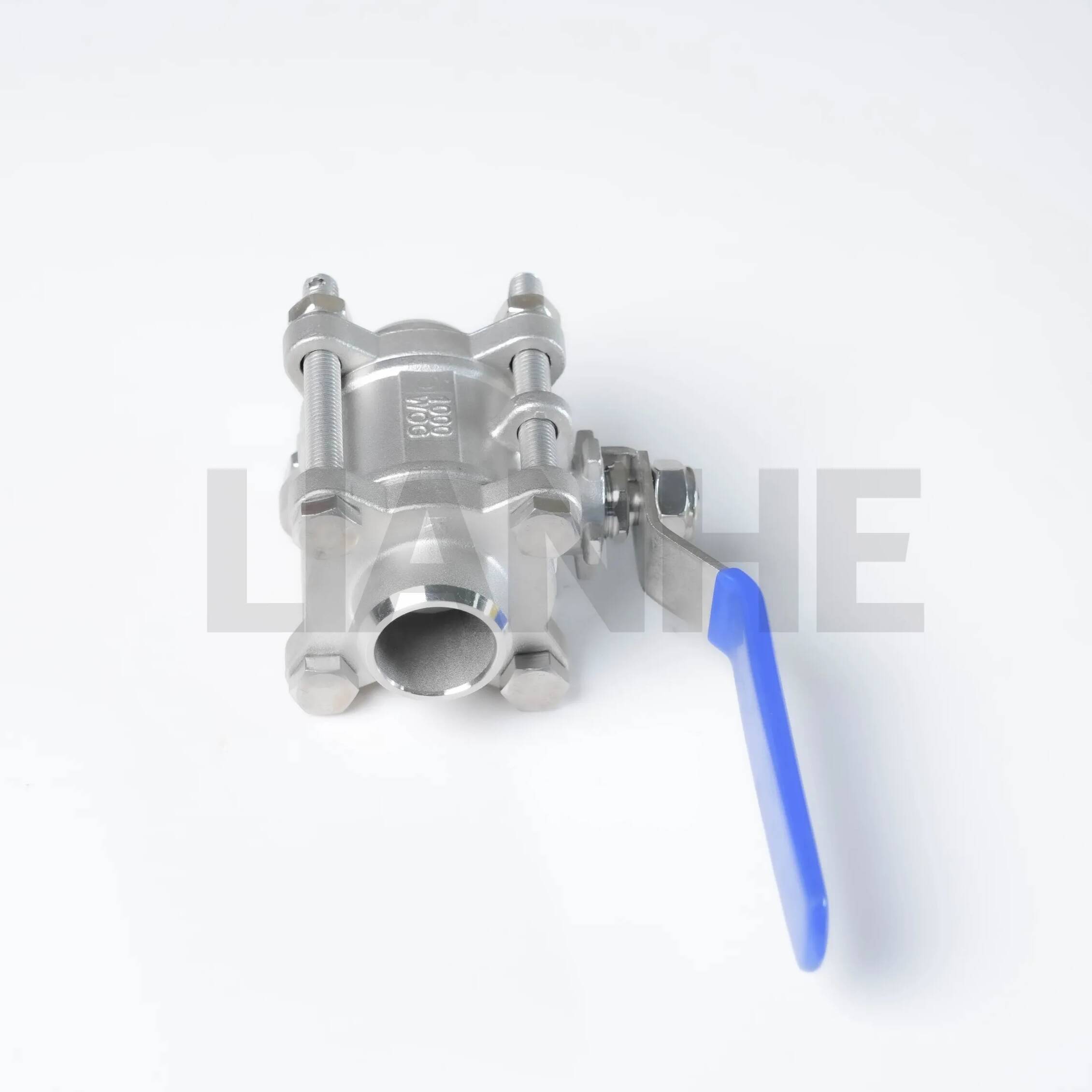

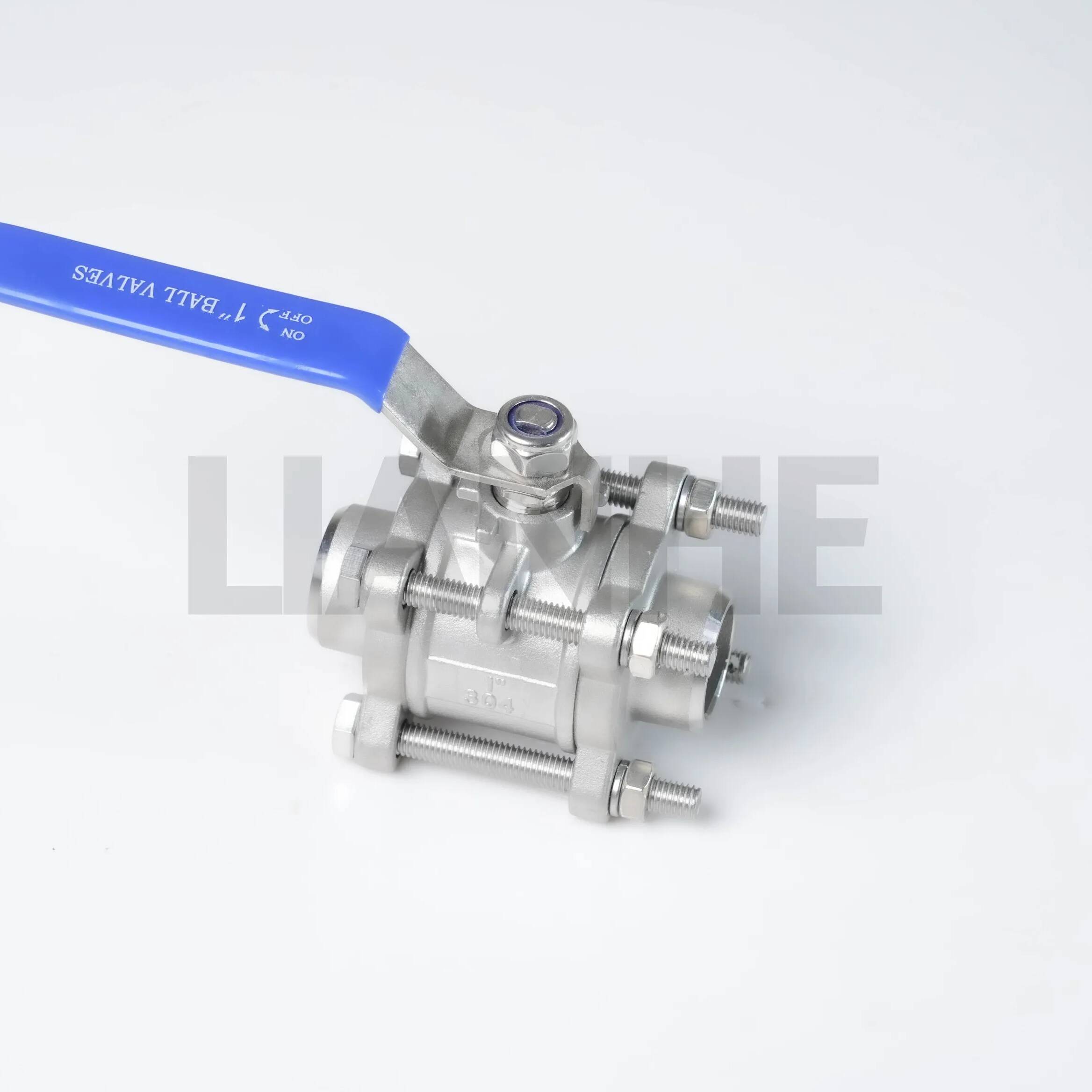

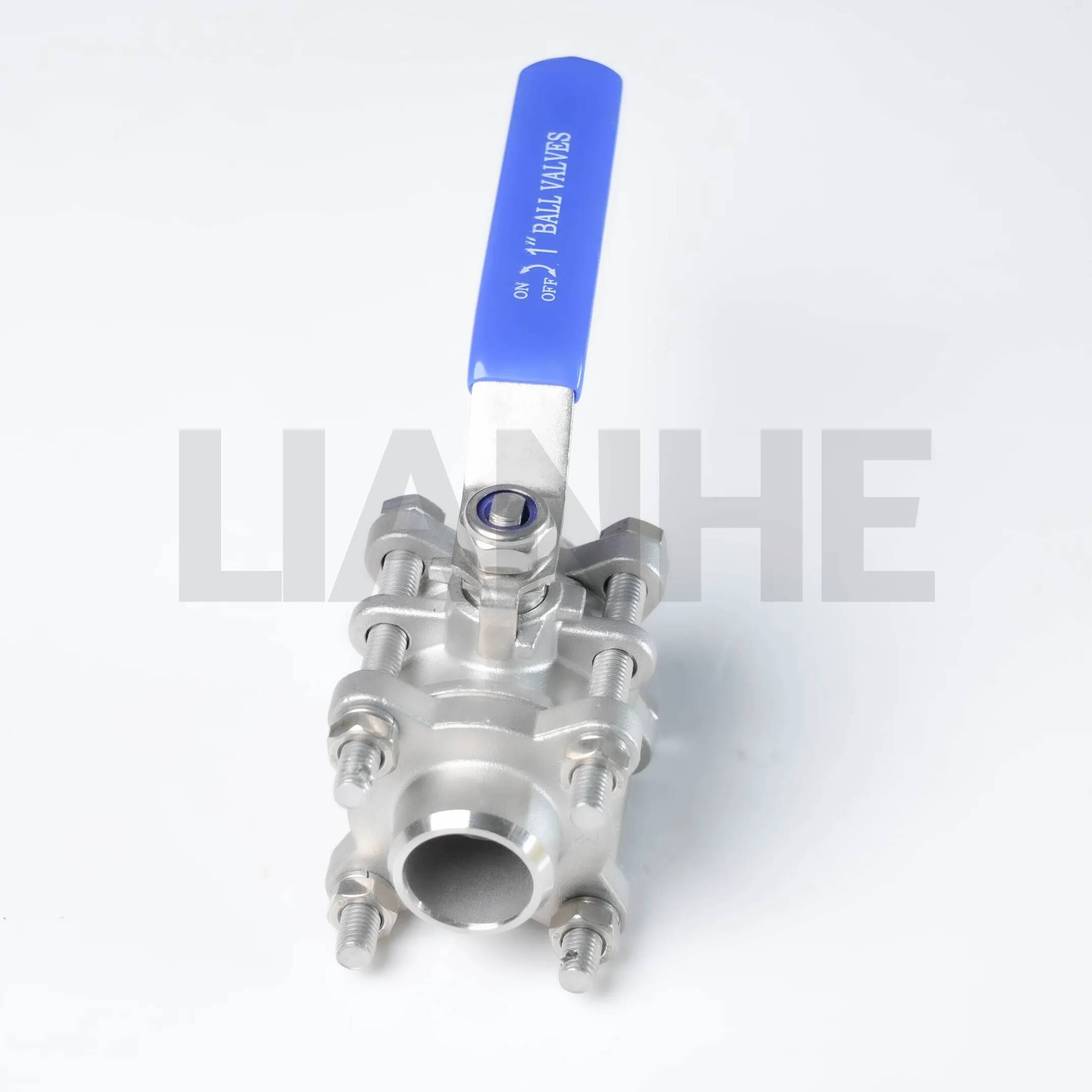

Valvola a sfera con saldatura a 3 pezzi di livello industriale per sistemi ad alta pressione

Panoramica

La valvola a sfera per saldatura a 3 pezzi di livello industriale è una robusta soluzione di controllo del flusso progettata per sistemi di tubazioni industriali ad alta pressione e alta temperatura. Realizzata in acciaio inossidabile 304 o 316, questa valvola presenta un design saldato in tre pezzi con estremità a saldare di testa (conforme ANSI B16.25), garantendo prestazioni senza perdite e facile manutenzione in ambienti difficili. Il design a passaggio totale riduce al minimo la caduta di pressione, mentre la sfera e la sede lavorate con precisione forniscono una chiusura a tenuta di bolle, rendendolo ideale per applicazioni critiche che richiedono affidabilità e durata.

Caratteristiche

Costruzione resistente:

Corpo in tre pezzi con estremità saldate di testa (programma 40/80) per un'integrazione sicura nella tubazione, valutato per pressioni di esercizio fino a 2.500 PSI (acciaio inossidabile 316) e temperature da -46°C a 815°C (sedi metallo-metallo).

Corpo in acciaio inossidabile ASTM A312 (304 per uso generale, 316 per mezzi corrosivi), con un carico di snervamento minimo di 205 MPa e allungamento ≥ 40% per la resistenza agli urti.

Controllo ottimale del flusso:

Il design a passaggio totale (alesaggio = diametro del tubo) raggiunge valori Cv superiori del 25% rispetto alle valvole a passaggio ridotto, riducendo la turbolenza e la perdita di energia nei sistemi ad alto flusso.

Le sedi in PTFE, RPTFE o metallo su metallo (rivestimento in stellite) offrono opzioni di tenuta versatili, con chiusura a tenuta di bolle certificata secondo gli standard API 598.

Flessibilità di manutenzione:

Il design a corpo diviso consente una facile sostituzione dei componenti interni (sfera, sede, stelo) senza scollegare le tubazioni, riducendo i tempi di fermo del 60% durante la manutenzione.

Lo stelo anti-esplosione integrato e la molla antistatica (per applicazioni con gas) migliorano la sicurezza e la conformità con API 6D e ISO 14313.

Conformità dell'installazione:

Le estremità a saldare di testa soddisfano gli standard ANSI B16.25 e ASME B31.3, adatte per processi di saldatura GTAW (TIG) e GMAW (MIG) in tubazioni critiche.

Disponibili nelle dimensioni da 1/2" a 24" NPS, con configurazioni personalizzate per applicazioni speciali (ad es. linee GNL criogeniche).

Applicazione

Ideale per ambienti industriali che richiedono un controllo preciso del flusso:

Raffinerie di petrolio e gas: Controllo on/off in oleodotti per il petrolio greggio, linee di processo di raffineria e sistemi di compressione del gas, conforme alla norma NACE MR0175 per il servizio di gas acido.

Generazione di energia: Linee di vapore e acqua di alimentazione ad alta pressione in impianti termici e nucleari, con acciaio inossidabile 316 resistente alla corrosione indotta da cloruri nei circuiti dei condensatori.

Elaborazione chimica: Gestione di mezzi aggressivi come acido solforico, idrossido di sodio e solventi in reattori e colonne di distillazione, rispettando gli standard cGMP per le superfici pulibili.

Ingegneria marina: Sistemi di raffreddamento dell'acqua di mare e tubazioni per piattaforme offshore, con acciaio inossidabile 316 resistente all'esposizione all'acqua salata e agli ambienti ad alte vibrazioni.

Domande frequenti

D: Questa valvola può essere utilizzata per applicazioni di strozzamento?

UN:No, le valvole a sfera sono progettate per il controllo on/off. Per la strozzatura, prendere in considerazione una valvola a globo o una valvola di controllo con trim appropriato.

D: Qual è la procedura di saldatura consigliata per le estremità saldate di testa??

UN:Utilizzare GTAW (TIG) con filo di apporto 308L/316L, garantendo il preriscaldamento (per pareti spesse) e il trattamento termico post-saldatura secondo ASME BPVC Sezione IX.

D: Con quale frequenza è necessario ispezionare la sede nelle applicazioni con fluidi abrasivi??

UN:Ispezione visiva mensile tramite boroscopio; sostituire le sedi se vengono rilevati segni di usura (ad esempio rigature, erosione) per mantenere l'integrità dell'arresto.

D: Sono disponibili modelli ignifughi per mezzi infiammabili?

UN:Sì, struttura ignifuga opzionale (conforme API 607) con baderna in grafite e sedi metallo su metallo per sistemi di arresto di emergenza negli impianti petrolchimici.
