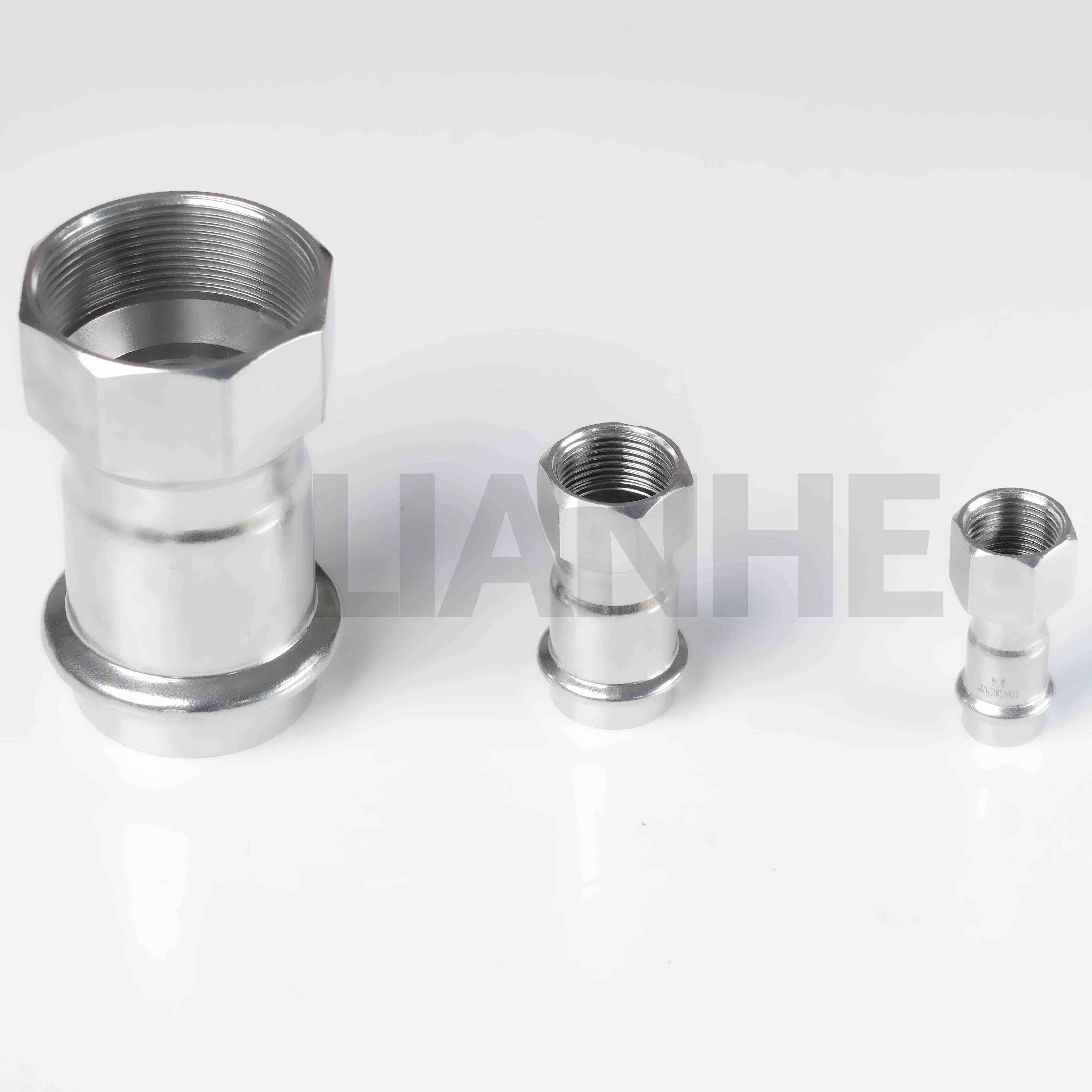

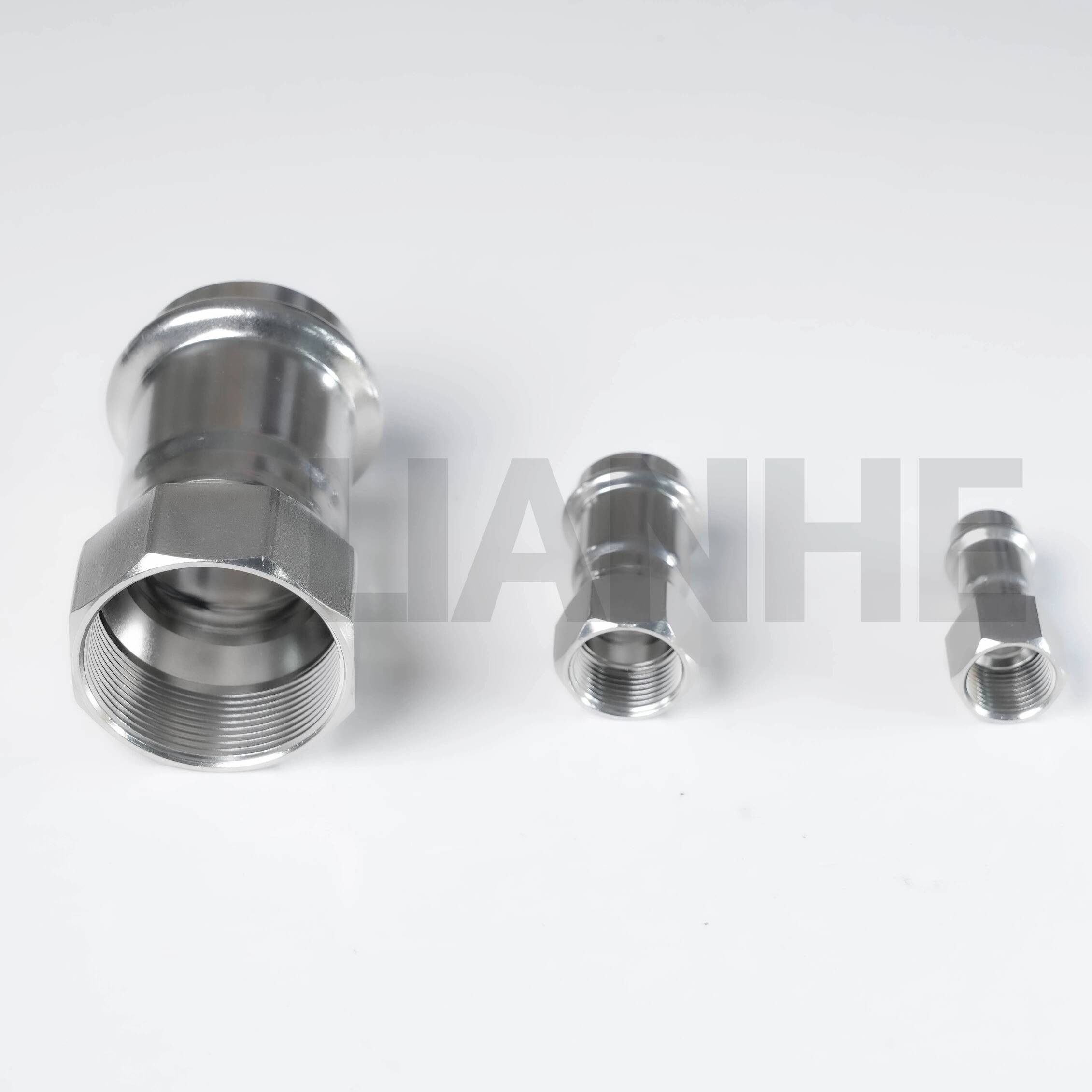

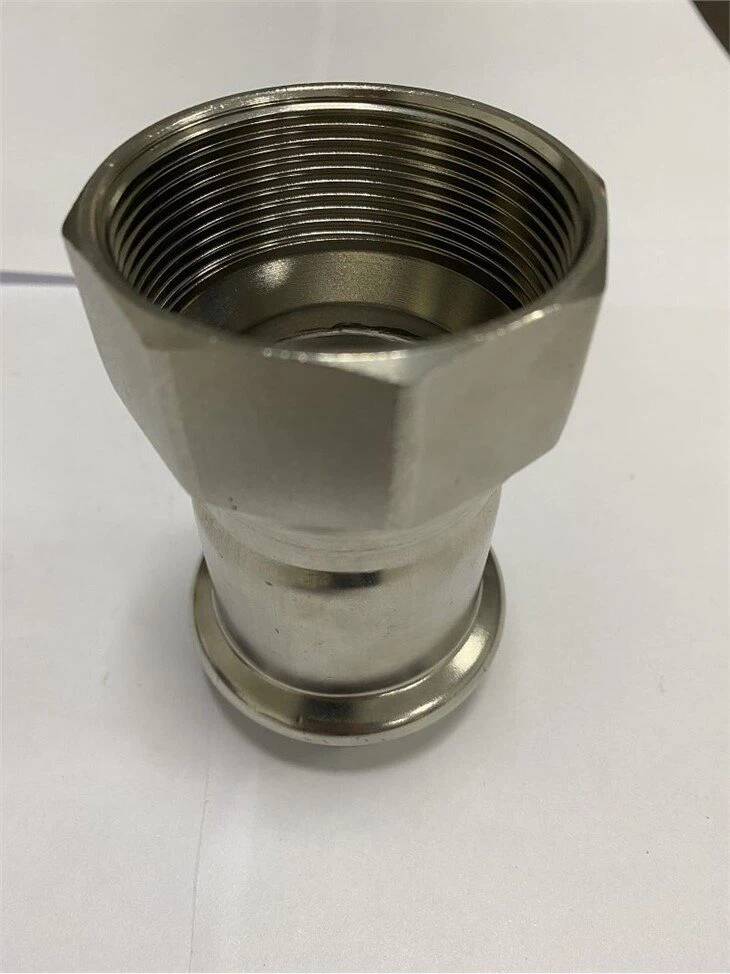

Il giunto a pressare con filettatura femmina in acciaio inossidabile di tipo S è un raccordo versatile progettato per collegare tubi a pressare a componenti filettati, combinando la velocità delle connessioni a pressare con la flessibilità delle interfacce filettate. Realizzato in acciaio inossidabile 304, questo giunto presenta un'estremità femmina a pressione e una filettatura maschio NPT, consentendo un'installazione rapida e senza attrezzi in sistemi di tubazioni commerciali e industriali.
Design a doppia connessione:
Estremità femmina a pressione (conforme a ISO 6122) per un'integrazione perfetta con tubi a pressione (acciaio inossidabile, rame, PEX), creando un giunto permanente e senza perdite in pochi secondi.
Filettatura maschio NPT (ANSI B1.20.1) per il collegamento a valvole, misuratori o altri accessori filettati, eliminando la necessità di adattatori o riduttori.
Materiali di alta qualità:
L'acciaio inossidabile 304 (18Cr-8Ni) offre un'eccellente resistenza alla corrosione generale, con una superficie passivata per migliorare la protezione in ambienti umidi.
Collo rinforzato nella transizione filo-pressa per una migliore resistenza alla trazione (≥500 MPa), prevenendo fessurazioni da stress durante i picchi di pressione.
Installazione intuitiva:
Il collegamento della pressa richiede solo uno strumento di pressatura idraulica, con indicatori visivi (deformazione dell'anello della pressa) per confermare il corretto posizionamento.
Filetti pre-rivestiti con composto antigrippaggio per un facile assemblaggio, riducendo i tempi di installazione del 30% rispetto ai tradizionali accoppiamenti filettati.
Specifiche delle prestazioni:
Pressione nominale: 16 bar (232 PSI) a 20°C per l'estremità a pressione; 25 bar (363 PSI) per estremità filettata, con intervallo di temperatura da -20°C a 150°C.
Test di tenuta: 1,1x pressione di esercizio per 10 minuti, conforme agli standard EN 10226-1 per le connessioni a pressione.
Ideale per sistemi di tubazioni ibridi che richiedono collegamenti misti:
Impianto idraulico commerciale: Collegamento di tubi in acciaio inossidabile press-fit a contatori dell'acqua filettati e valvole di controllo in grattacieli, conforme a NSF 61 per l'acqua potabile.
Idraulica industriale: Collegamento di tubi press-fit alle pompe idrauliche filettate e ai cilindri dei macchinari, riducendo i tempi di fermo durante la manutenzione delle apparecchiature.
Progetti di ristrutturazione: Aggiornamento dei vecchi sistemi filettati ai moderni tubi a pressare, soprattutto in spazi ristretti dove la saldatura o la filettatura non sono pratiche.
Attrezzature da laboratorio: Collegamento di tubi PEX a iniettori chimici filettati e filtri in strutture di ricerca, con acciaio inossidabile 304 resistente all'esposizione chimica lieve.
D: L'estremità a pressione può essere utilizzata con tubi di plastica?
UN:Sì, compatibile con tubi in plastica PEX e PB con il diametro esterno (OD) corretto corrispondente alla dimensione del raccordo a pressare.
D: Cosa succede se la connessione a pressa non è completamente inserita??
UN:Uno spazio visibile tra il raccordo e il tubo indica un posizionamento non corretto; premere nuovamente o sostituire il giunto per garantire un giunto sicuro.
D: La filettatura NPT è compatibile con le filettature metriche?
UN:No, il TNP è un filo imperiale; utilizzare un adattatore da metrico a NPT per la compatibilità con le filettature ISO 7-1.
D: Come rimuovere un raccordo a pressione per la riparazione?
UN:Utilizzare uno strumento di rimozione speciale per espandere l'anello di pressione, anche se si consiglia la sostituzione poiché lo smontaggio potrebbe danneggiare il tubo.
