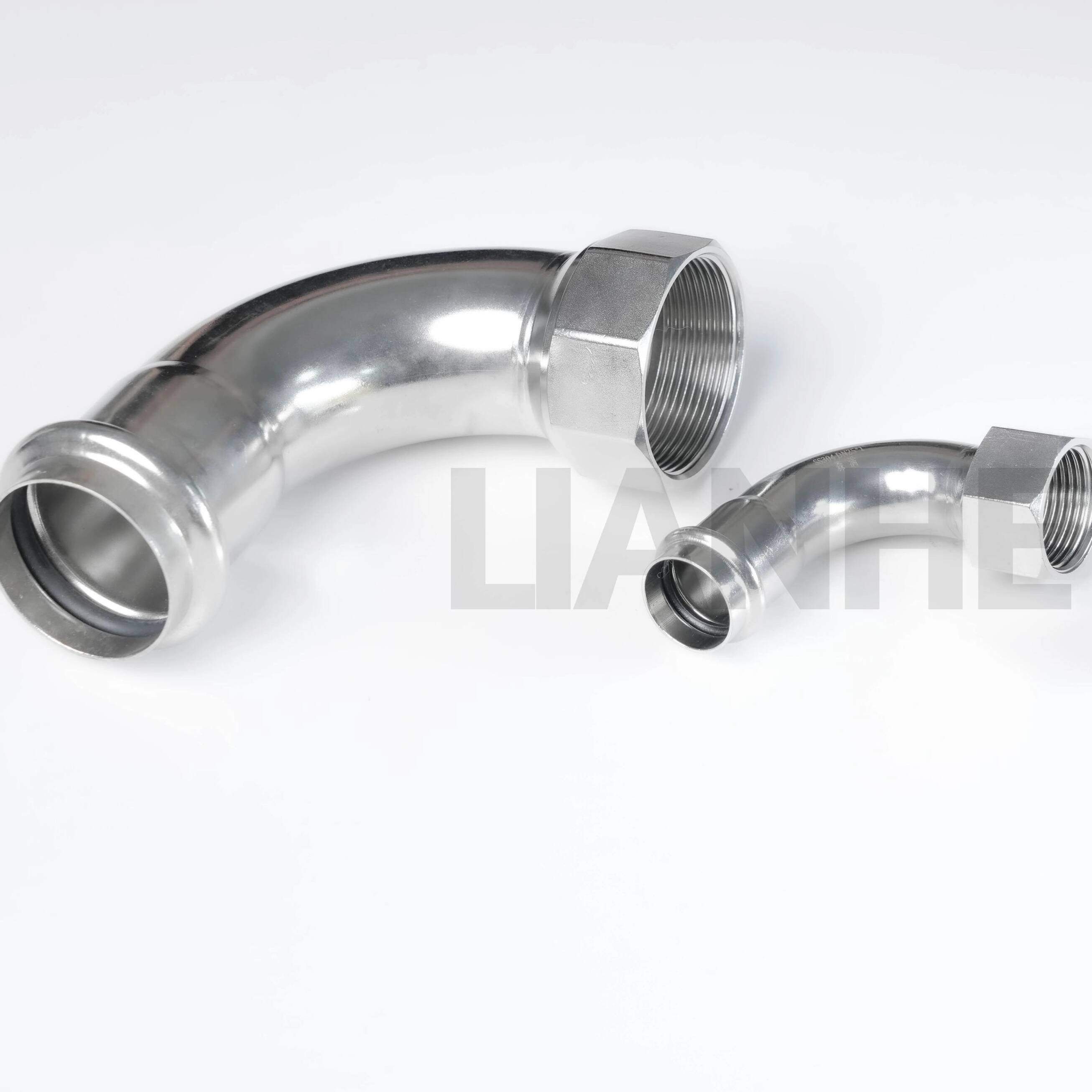

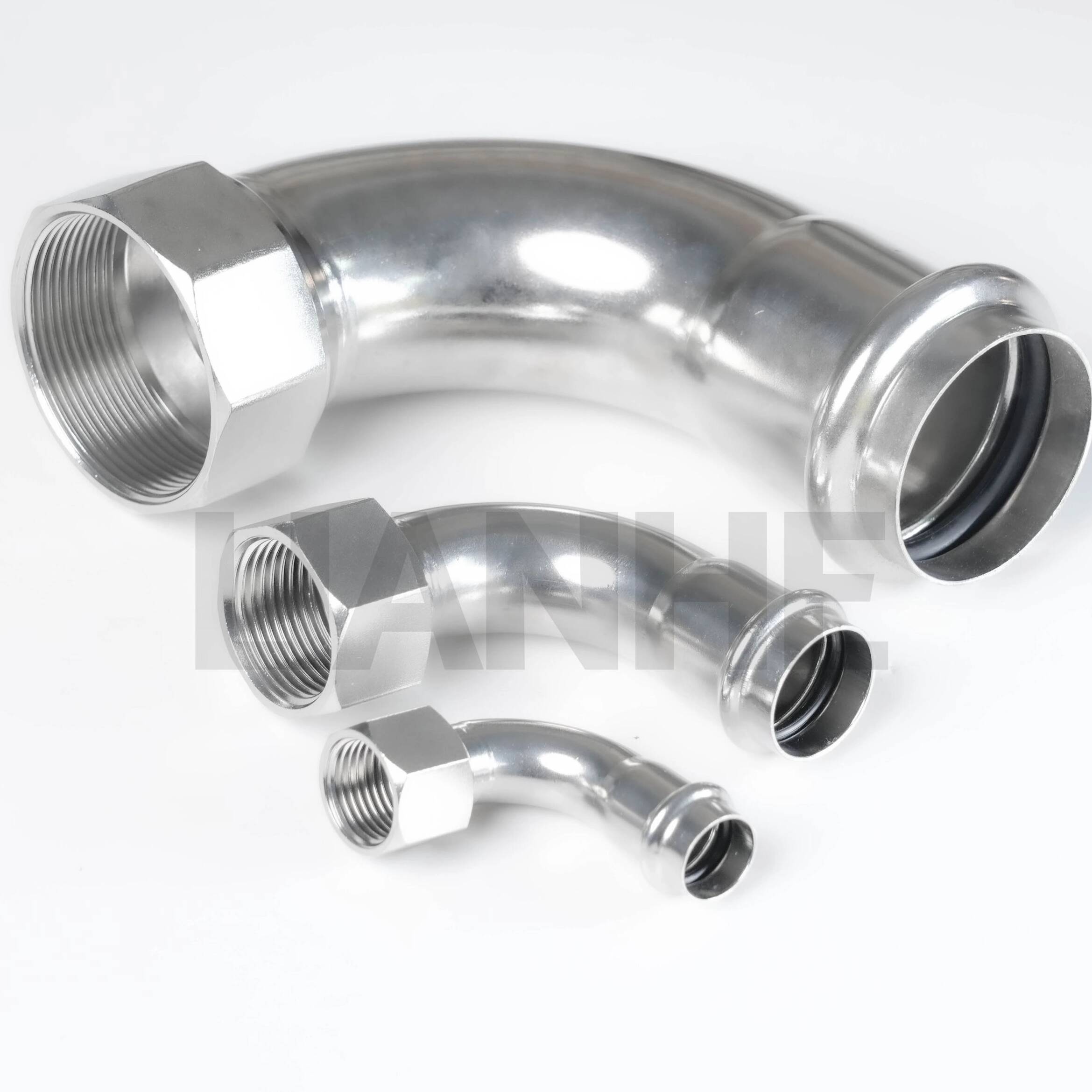

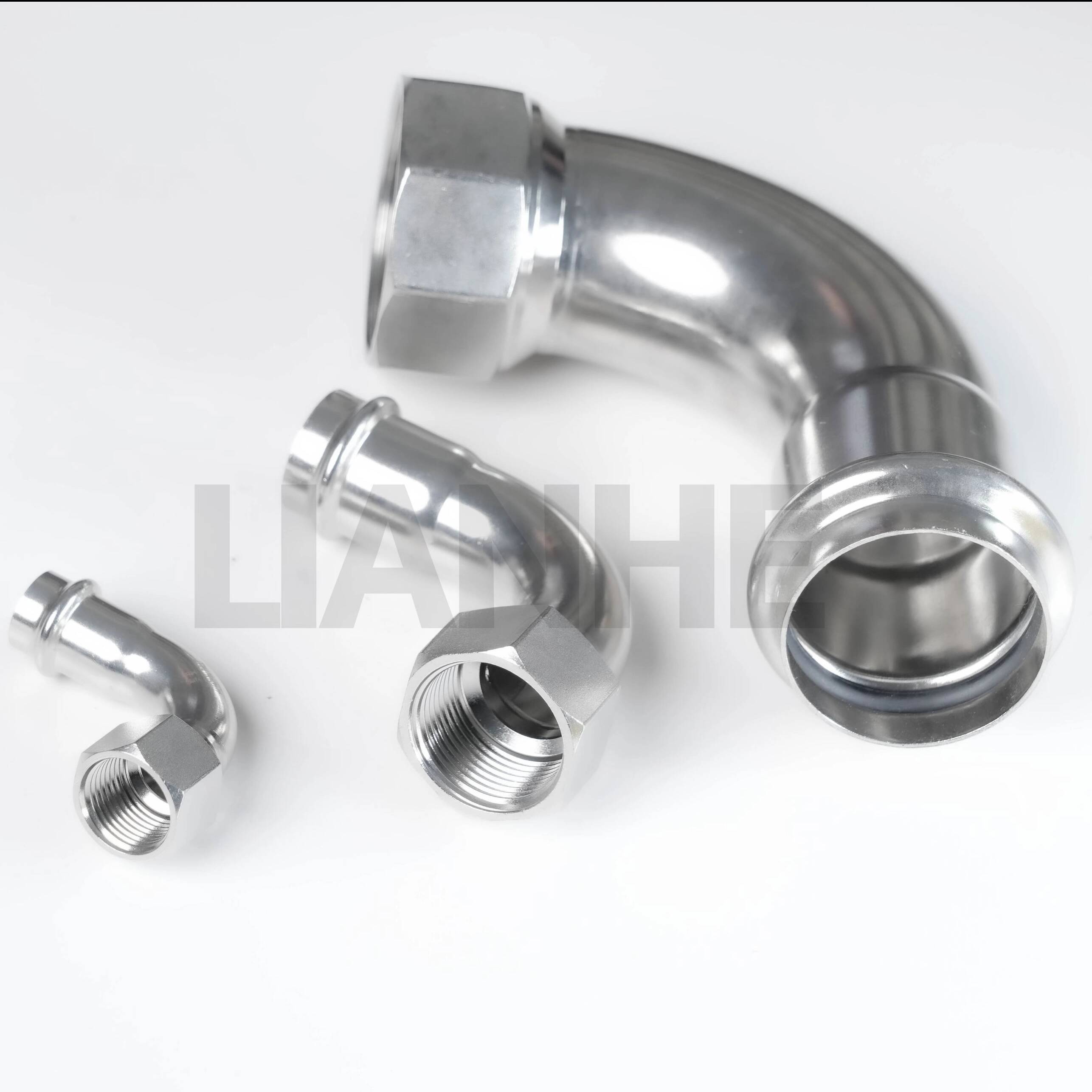

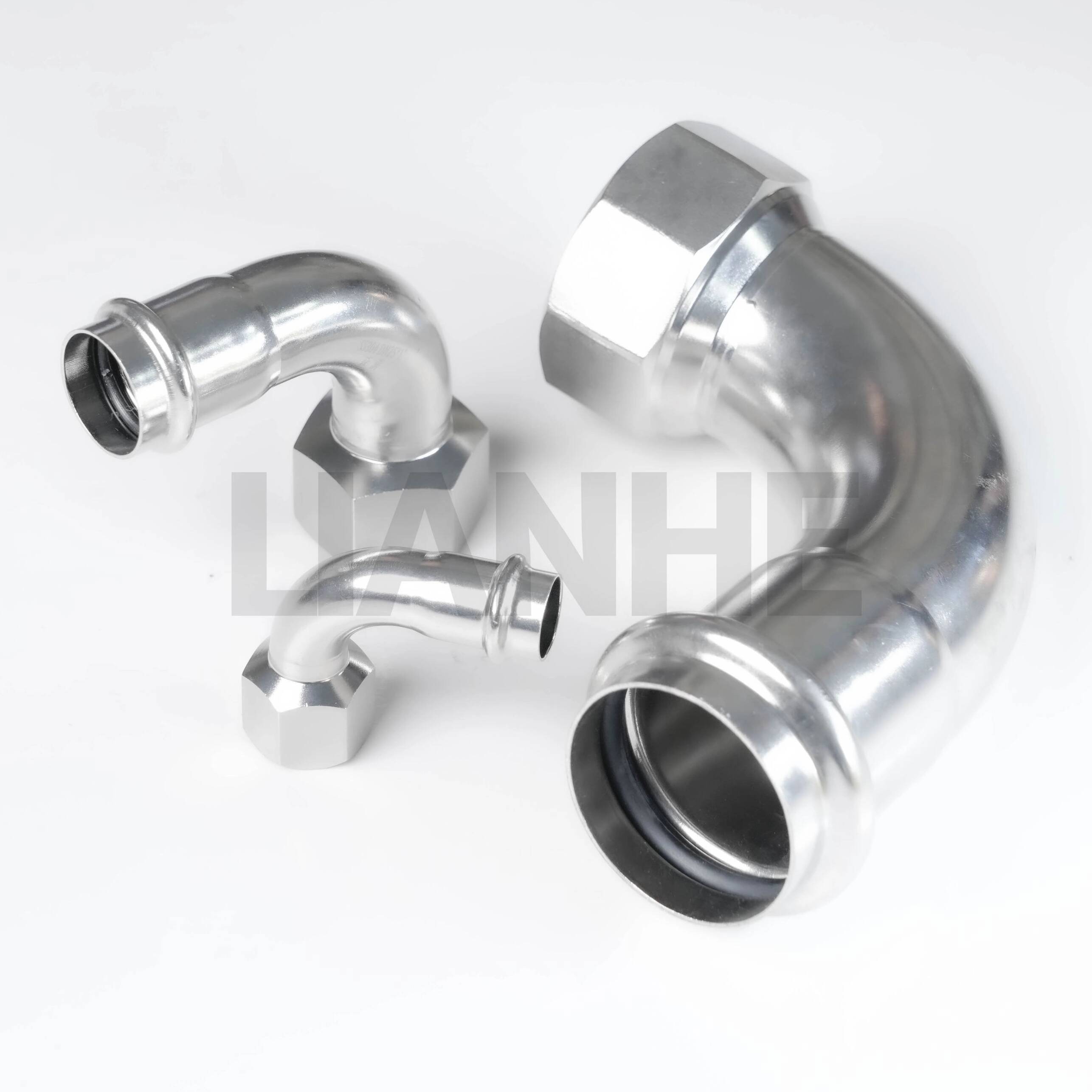

Gomito a 90° a pressa tipo S in acciaio inossidabile con filettatura femmina

Descrizione del prodotto

Il gomito a 90° a pressare di tipo S in acciaio inossidabile LIANHE con filettatura femmina collega un tubo a pressione a un componente compatibile con filettatura esterna modificando la direzione della tubazione di 90 gradi.

La presa a pressare di tipo S supporta un'installazione rapida e senza fiamme, mentre l'estremità filettata femmina può collegare valvole, strumenti, apparecchiature o altri componenti filettati della tubazione.

Specifiche tecniche

Intervallo di dimensioni:1/4"–4" (DN10–DN100)

Spessore della parete:0,6–2,0 mm

Materiali disponibili:

• SS304, 0Cr18Ni9, S30408 ​​e 1.4301

• SS304L, S30403 e 1.4306

• SS316 e 0Cr17Ni12Mo2

• SS316L, S31603 e 1.4404

Tipo di connessione:Presa a pressare tipo S × filettatura femmina

Opzioni discussione:NPT, BSPT e BSPP

Pressione nominale:PN16

Pressione di prova idrostatica:2,5MPa

Pressione di prova di tenuta all'aria:1,05 MPa

Standard applicabili:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiali dell'anello di tenuta:CIIR, EPDM, PTFE e NBR

Intervallo di temperatura della guarnizione:Da -20°C a +110°C, a seconda del materiale e del mezzo

Processo di produzione:Formata meccanicamente da tubi in acciaio inossidabile

Trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica o decapaggio

Marcatura del prodotto:LOGO + DE + Spessore parete + Materiale. Sono disponibili marcature personalizzate.

Confezione:Borse di plastica, cartoni per l'esportazione e casse di legno

Marca:LIANHE

Luogo di origine:Wenzhou, Zhejiang, Cina

Applicazioni

Adatto per sistemi compatibili di acqua potabile, acqua calda e fredda, acque reflue, acqua industriale, petrolio e gas.

Le applicazioni tipiche includono:

• Approvvigionamento idrico e drenaggio

• Impianti di riscaldamento e condizionamento

• Collegamenti di apparecchiature e strumenti

• Edifici commerciali e residenziali

• Progetti di tubazioni industriali

• Ospedali, alberghi e navi

Vantaggi del prodotto

1. Cambia la direzione della tubazione di 90 gradi

2. Combina connessioni a pressare e filettate femmina

3. Installazione rapida e senza fiamma

4. Buona resistenza alla corrosione

5. Molteplici opzioni di filettatura e guarnizione

6. Design compatto per spazi ristretti

7. Sigillatura affidabile se installata correttamente

8. Disponibili marcature personalizzate

L'installazione richiede uno strumento di pressatura e una ganascia compatibili con il profilo di tipo S specificato. Le filettature NPT, BSPT e BSPP non possono essere utilizzate in modo intercambiabile a meno che non sia stata confermata la compatibilità.

Controllo di qualità

L'ispezione standard include:

1. Controllo delle materie prime e dello spessore delle pareti

2. Controllo presa, filettatura, angolo e dimensionale

3. Ispezione delle saldature e delle superfici, ove applicabile

4. Prove di pressione idrostatica e di tenuta all'aria

5. Marcatura del prodotto e ispezione dell'imballaggio

I documenti disponibili includono certificati di prova dei materiali EN 10204 3.1, certificati di materie prime, rapporti di filettatura e dimensionali, rapporti di test idraulici e rapporti di ispezione di terze parti.

Termini commerciali

MOQ:Normalmente 5–10 pezzi, a seconda delle dimensioni e della disponibilità in magazzino.

Campioni gratuiti:Disponibile per prodotti standard selezionati; le spese espresse sono normalmente a carico del destinatario.

Tempo di preventivo:Normalmente entro tre ore lavorative.

Termini di pagamento:Deposito T/T del 30% e saldo del 70% prima della consegna. Sono disponibili Western Union, PayPal e altri metodi concordati.

Termini di spedizione:EXW, FOB, CFR, CIF e DDP. La consegna può essere organizzata tramite trasporto marittimo, aereo, terrestre o espresso internazionale.

Garanzia:Un anno contro i difetti di fabbricazione accertati.

Produttore:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
