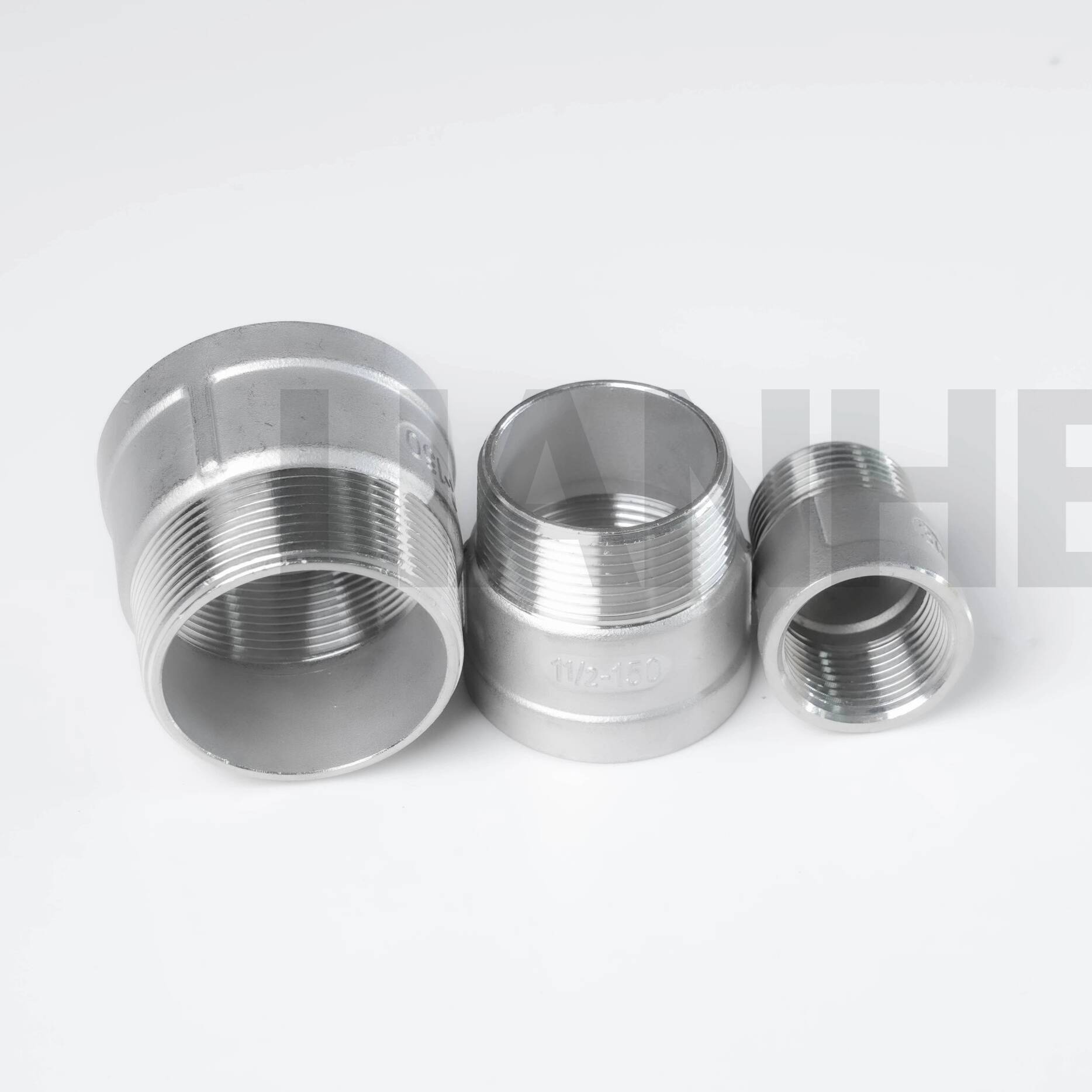

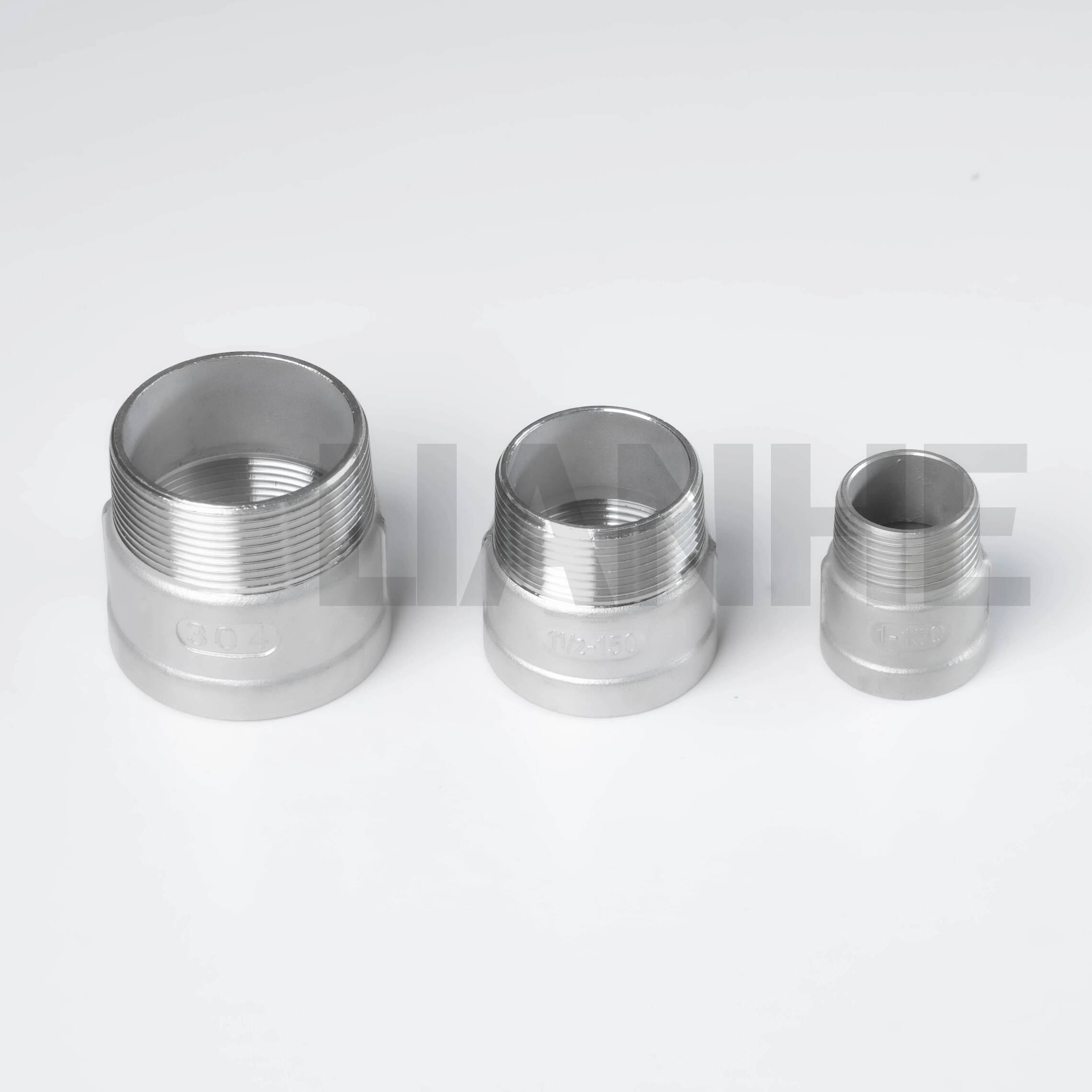

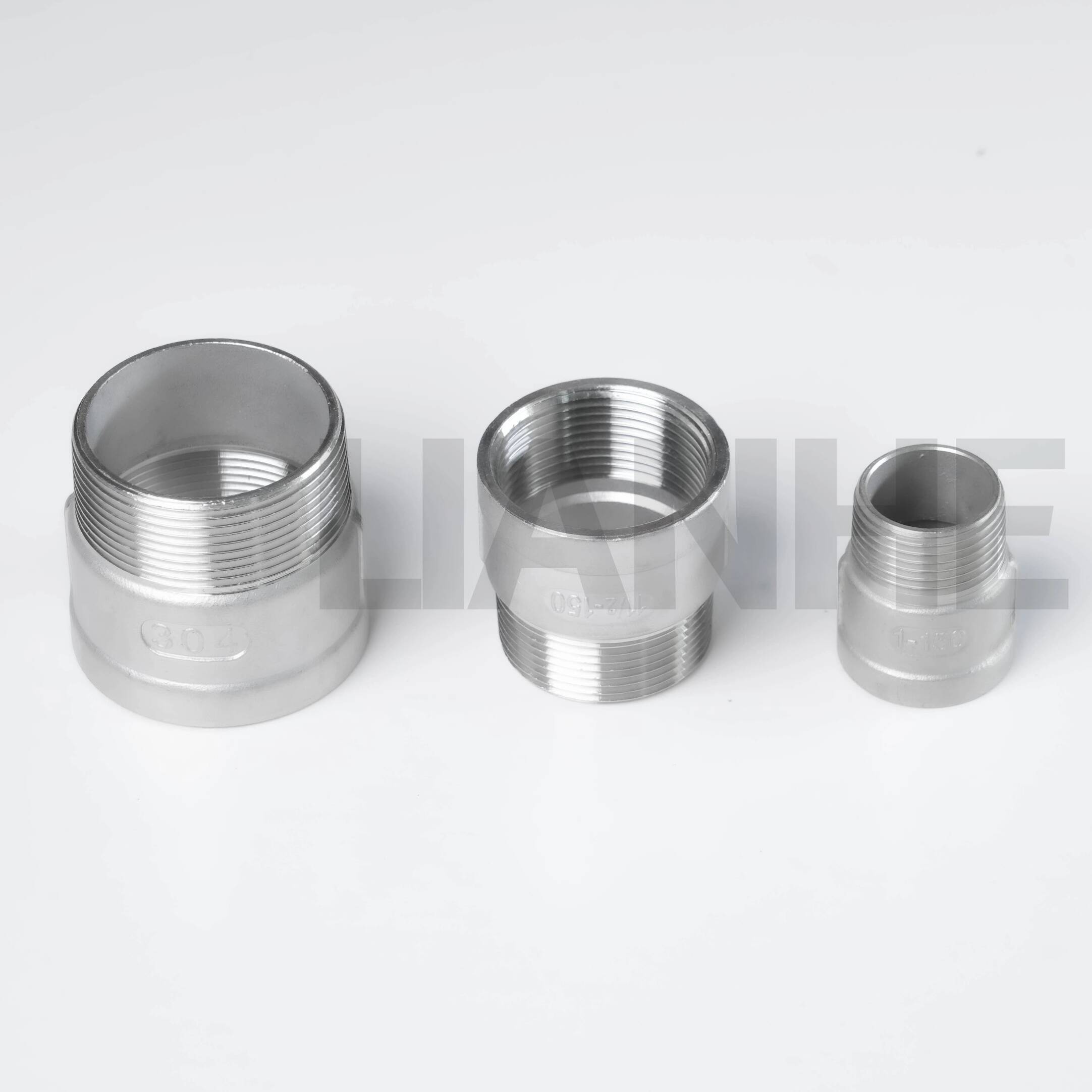

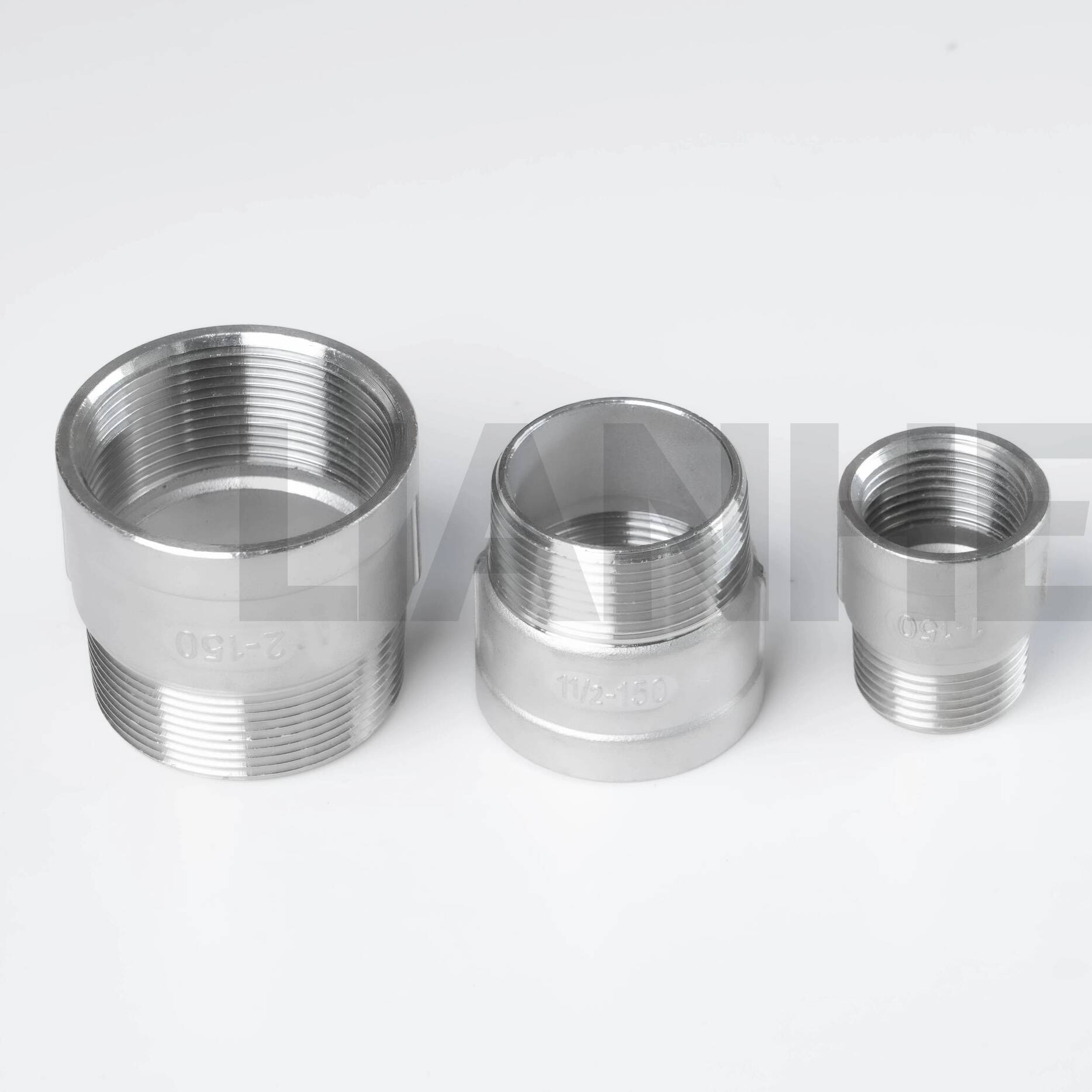

Riduttore filettato M/F in acciaio inossidabile

Specifiche tecniche

Intervallo di dimensioni:1/4"–4" (DN8–DN100)

Valutazione della pressione:Classe 150

Standard applicabili:MSS SP-43, ISO 4144 e GB/T 26120

Tipo di connessione:Connessioni filettate femmina e maschio

Standard di filettatura disponibili:

• BS 21: BSPT e BSPP

• ANSI B2.1: NPT

• DIN 259 e DIN 2999

• ISO228

Processo di produzione:Corpo in microfusione con lavorazione CNC di precisione

Metodo di fusione:Fusione a cera persa

Materiali disponibili:

• SS201 e 1.4372

• SS304 e 1.4301

• SS316 e 1.4401

• SS316L e 1.4404

• Altri gradi di acciaio inossidabile su richiesta

Opzioni di trattamento superficiale:Decapaggio o sgrassaggio e pulizia

Imballaggio standard:Sacchetti di plastica, cartoni per esportazione e pallet

Marca:LIANHE

Codice SA: 7307220000

Luogo di origine:Wenzhou, Zhejiang, Cina

Le dimensioni finali, la qualità del materiale, lo standard di filettatura, il trattamento superficiale e il livello di pressione devono essere confermati in base all'applicazione prevista e ai requisiti del progetto.

Supporti applicabili

I prodotti possono essere forniti per l'uso con mezzi liquidi e gassosi compatibili, tra cui:

• Acqua

• Olio e mezzi liquidi compatibili

• Gas e mezzi gassosi compatibili

• Acidi diluiti e mezzi chimici compatibili

La compatibilità dei materiali e delle guarnizioni deve essere valutata in base alla composizione chimica, alla concentrazione, alla temperatura operativa, alla pressione del sistema e alla durata prevista.

Diversi gradi di acciaio inossidabile forniscono diversi livelli di resistenza alla corrosione. I clienti devono verificare il materiale appropriato prima di utilizzare i prodotti con acidi, sostanze chimiche, cloruri, gas combustibile o altri mezzi impegnativi.

Aree di applicazione

I prodotti possono essere utilizzati in una varietà di applicazioni di tubazioni industriali, commerciali e per apparecchiature, tra cui:

• Condotte per l'edilizia e i servizi di costruzione

• Sistemi combustibile-gas che utilizzano materiali e metodi di tenuta compatibili

• Attrezzature mediche e tubazioni degli impianti

• Attrezzature per la lavorazione di alimenti e bevande

• Sistemi di protezione ambientale

• Attrezzature per il trattamento chimico

• Impianti di trattamento dell'acqua

• Condotte idriche industriali

• Collegamenti di macchinari e strumenti

• Sistemi generali di controllo dei fluidi

Per applicazioni mediche, alimentari, di gas combustibili, chimiche o altre applicazioni regolamentate, i clienti devono confermare se sono necessarie documentazione aggiuntiva sui materiali, test sui prodotti, trattamenti superficiali, certificazioni o approvazioni specifiche del settore.

Processo di produzione

Il corpo del prodotto è realizzato mediante fusione a cera persa. Questo processo supporta la produzione di strutture complesse in acciaio inossidabile con dimensioni costanti e buona qualità superficiale.

Dopo la fusione, le dimensioni critiche e le connessioni filettate vengono lavorate utilizzando torni CNC. La lavorazione di precisione aiuta a mantenere l'accuratezza della filettatura, la coerenza dimensionale e la compatibilità con lo standard di connessione specificato.

Le principali procedure di produzione possono includere:

1. Preparazione del modello in cera

2. Produzione ed essiccazione delle conchiglie

3. Rimozione della cera

4. Fusione e fusione dell'acciaio inossidabile

5. Rimozione conchiglia e pulizia del getto

6. Trattamento termico, ove richiesto

7. Lavorazione CNC

8. Elaborazione del filo

9. Trattamento superficiale

10. Ispezione, marcatura e imballaggio

Il processo di produzione effettivo può variare in base alle specifiche del prodotto, alla qualità del materiale, alle dimensioni e ai requisiti di ispezione.

Opzioni discussione

Sono disponibili connessioni filettate femmina e maschio secondo le specifiche BS 21, ANSI B2.1, DIN 259/2999 e ISO 228.

Le filettature NPT, BSPT e BSPP possono avere profili, caratteristiche di conicità, dimensioni del passo e metodi di tenuta diversi. Non devono essere collegati in modo intercambiabile a meno che la compatibilità dimensionale e di tenuta non sia stata tecnicamente confermata.

Le filettature coniche dei tubi generalmente creano la connessione primaria attraverso l'impegno della filettatura e un sigillante per filettature appropriato. Le filettature parallele possono richiedere una guarnizione, una superficie di tenuta, un O-ring o un altro componente di tenuta, a seconda della struttura del prodotto.

I clienti devono specificare il tipo di filettatura richiesta, la dimensione nominale, la configurazione maschio o femmina, il metodo di tenuta e le informazioni sui componenti di accoppiamento quando richiedono un preventivo.

Trattamento superficiale

Le opzioni di trattamento superficiale disponibili includono il decapaggio, lo sgrassaggio e la pulizia.

Il decapaggio può aiutare a rimuovere la contaminazione superficiale, la tinta dovuta al calore e il ferro libero introdotto durante la produzione. Lo sgrassaggio e la pulizia aiutano a rimuovere l'olio di lavorazione, lo sporco e altri residui di processo.

Il trattamento appropriato deve essere selezionato in base all'applicazione prevista, ai requisiti estetici, ai requisiti di pulizia e alle specifiche del cliente.

Ulteriori lucidature, passivazioni o pulizie specializzate potrebbero essere disponibili previa conferma tecnica.

Certificati

I certificati disponibili includono:

• ISO9001:2015

• GB/T19001-2016

• Documentazione CE per i prodotti applicabili

L'ambito e la disponibilità dei singoli certificati devono essere confermati in base al prodotto selezionato, all'uso previsto, alla classificazione della pressione e al mercato di destinazione.

Certificati di prova e rapporti di ispezione

Rapporti di ispezione e documenti di qualità possono essere forniti in base alle specifiche confermate e ai requisiti dell'ordine, tra cui:

• EN 10204 3.1 Certificato di prova dei materiali

• Certificato di ispezione delle materie prime

• Rapporto dell'esame radiografico, quando applicabile

• Rapporto di prova idraulica, ove applicabile

• Rapporto di ispezione del filo

• Rapporto di controllo dimensionale

• Rapporto di ispezione di terze parti

• Altri documenti di qualità specifici del progetto

L'ambito di ispezione richiesto, il rapporto di campionamento, la documentazione e le modalità di testimonianza di terze parti devono essere confermati prima della produzione.

Controllo qualità del prodotto

LIANHE applica procedure di ispezione durante tutta la verifica delle materie prime, la fusione, la lavorazione meccanica, la lavorazione del filo, il trattamento superficiale, la marcatura e l'imballaggio.

Le principali procedure di controllo qualità includono:

1. Condurre la verifica dei materiali PMI e misurare il diametro esterno e lo spessore delle pareti delle materie prime in entrata.

2. Misurazione e ispezione delle connessioni filettate durante la lavorazione e la produzione.

3. Ispezione delle condizioni della superficie e controllo delle dimensioni della filettatura prima della marcatura del prodotto.

4. Performing final dimensional, visual, and specification inspection before packaging.

5. Controllo dei contrassegni di spedizione, delle etichette, delle quantità, dei materiali di imballaggio e delle relative informazioni sull'ordine dopo l'imballaggio.

I prodotti vengono approvati per la spedizione dopo aver completato le procedure di ispezione applicabili.

È possibile organizzare ulteriori test di pressione, verifica della composizione chimica, test meccanici o ispezioni di terze parti in base ai requisiti del cliente e del progetto.

Confezione

Ogni prodotto è protetto con un sacchetto di plastica per ridurre l'esposizione a polvere, umidità e contaminazione superficiale.

I prodotti vengono quindi imballati in cartoni rinforzati per l'esportazione e consolidati su pallet per lo stoccaggio e il trasporto internazionale.

È possibile fornire cartoni personalizzati, loghi dei clienti, etichette, codici a barre, casse di legno, protezioni per pallet e altre modalità di imballaggio in base ai requisiti dell'ordine confermato.

Termini di pagamento

Il nostro termine di pagamento standard è un deposito T/T del 30% pagato in anticipo, con il restante saldo T/T del 70% pagato prima della consegna.

Condizioni di pagamento specifiche possono essere discusse in base al valore dell'ordine, ai requisiti del prodotto e agli accordi di cooperazione.

I metodi di pagamento disponibili includono:

• Bonifico bancario T/T

• Unione occidentale

• PayPal

• Altri metodi di pagamento concordati di comune accordo

Termini di spedizione

Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU

I prodotti possono essere consegnati tramite:

• Trasporto marittimo

• Trasporto aereo

• Trasporto terrestre

• Servizio espresso internazionale

Il metodo di spedizione appropriato può essere selezionato in base alla quantità dell'ordine, al volume del pacco, alla destinazione, alla data di consegna richiesta e al budget di trasporto.

I costi di spedizione, i tempi di transito, i requisiti di imballaggio e le condizioni di consegna devono essere confermati prima della spedizione.
