T uguale a pressione di tipo D in acciaio inossidabile

Descrizione del prodotto

Il raccordo a T pressabile di tipo D in acciaio inossidabile LIANHE fornisce tre connessioni a pressione della stessa dimensione nominale per la distribuzione o la combinazione di fluidi compatibili in un sistema di tubazioni.

La sua connessione a pressare senza fiamma semplifica l'installazione e riduce la necessità di saldature o filettature in loco. La struttura in acciaio inossidabile offre resistenza alla corrosione, resistenza meccanica e lunga durata.

Specifiche tecniche

Intervallo di dimensioni:1/4"–4" (DN10–DN100)

Spessore della parete:0,6–2,0 mm

Standard applicabili:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiali disponibili:

• 0Cr18Ni9, SS304, S30408, SUS304 e 1.4301

• 0Cr17Ni12Mo2, SS316 e SUS316

• SS304L, S30403 e 1.4306

• SS316L, S31603 e 1.4404

Materiali dell'anello di tenuta:CIIR, EPDM, PTFE e NBR

Tipo di connessione:Connessione a pressare di tipo D su tre estremità

Pressione nominale:PN16

Pressione di prova idrostatica:2,5MPa

Pressione di prova di tenuta all'aria:1,05 MPa

Intervallo di temperatura della guarnizione:Da -20°C a +110°C, a seconda del materiale e del mezzo selezionati

Processo di produzione:Formata meccanicamente da tubi in acciaio inossidabile

Trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica o decapaggio

Marcatura del prodotto:LOGO + DE + Spessore parete + Materiale. Sono disponibili marcature personalizzate.

Confezione:Borse di plastica, cartoni per l'esportazione e casse di legno

Certificati:GB/T 19001-2016, ISO 9001:2015, documentazione CE per i prodotti applicabili e licenza sanitaria

Marca:LIANHE

Codice SA: 7307230000

Luogo di origine:Wenzhou, Zhejiang, Cina

Applicazioni

Adatto per sistemi compatibili di acqua potabile, acqua calda e fredda, acque reflue, acqua industriale, petrolio e gas.

Le applicazioni tipiche includono:

• Sistemi di approvvigionamento idrico e drenaggio

• Impianti di riscaldamento e condizionamento

• Sistemi di tubazioni del gas

• Condotte idriche industriali

• Edifici commerciali e residenziali

• Navi, ospedali e alberghi

• Progetti di tutela ambientale

Vantaggi del prodotto

1. Tre attacchi a pressare di uguali dimensioni

2. Installazione rapida e senza fiamma

3. Buona resistenza alla corrosione

4. Bassa resistenza al flusso

5. Sigillatura affidabile se installata correttamente

6. Buona resistenza alle vibrazioni

7. Tempi di installazione e costi di manodopera ridotti

8. Disponibili diversi materiali e anelli di tenuta

Istruzioni per l'installazione

1. Tagliare il tubo in acciaio inossidabile perpendicolarmente utilizzando un tagliatubi adatto.

2. Rimuovere le bave interne ed esterne per evitare danni all'anello di tenuta.

3. Pulire l'estremità del tubo e la presa del raccordo.

4. Verificare che l'anello di tenuta sia posizionato correttamente e non sia danneggiato.

5. Segnare la profondità di inserimento richiesta sul tubo.

6. Inserire completamente il tubo nella presa.

7. Utilizzare uno strumento di pressatura e una ganascia compatibili con il profilo di tipo D specificato.

8. Completare il ciclo di pressatura ed ispezionare visivamente il giunto.

9. Eseguire un test di pressione o di tenuta secondo lo standard applicabile.

Non utilizzare ganasce con profilo S, V o M a meno che non ne sia stata confermata la compatibilità con il prodotto.

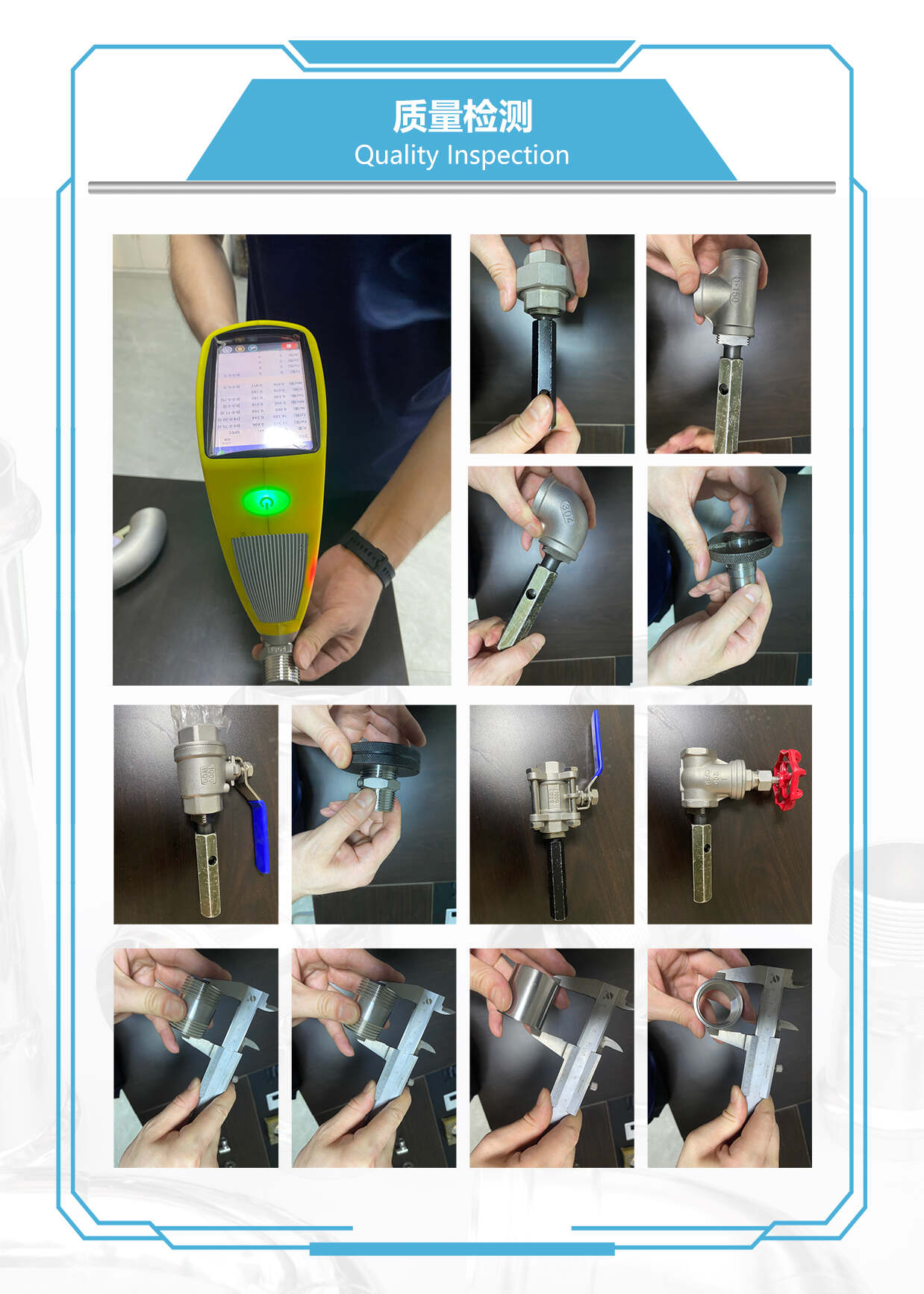

Controllo di qualità

1. Ispezione della qualità della materia prima, del diametro esterno e dello spessore delle pareti

2. Taglio e ispezione delle estremità dei tubi

3. Presa e controllo dimensionale dopo la formatura

4. Ispezione delle saldature e delle superfici, ove applicabile

5. Ispezione dopo il trattamento termico e la finitura superficiale

6. Prove di pressione idraulica e di tenuta all'aria

7. Marcatura del prodotto e ispezione dell'imballaggio

I documenti disponibili includono certificati di prova dei materiali EN 10204 3.1, certificati di materie prime, rapporti dimensionali, rapporti di test idraulici e rapporti di ispezione di terze parti. Se applicabile, possono essere forniti rapporti sui test radiografici.

Termini commerciali

MOQ:Normalmente 5–10 pezzi, a seconda delle dimensioni e della disponibilità in magazzino.

Campioni gratuiti:Disponibile per prodotti standard selezionati; le spese espresse sono normalmente a carico del destinatario.

Tempo di preventivo:Normalmente entro tre ore lavorative.

Validità del preventivo:Normalmente 3–7 giorni.

Tempi di consegna:Circa 3–7 giorni per i prodotti standard disponibili a magazzino e circa 25 giorni per la nuova produzione.

Termini di pagamento:Deposito T/T del 30% e saldo del 70% prima della consegna.

Termini di spedizione:EXW, FOB, CFR, CIF, DDP e DDU. La consegna può essere organizzata tramite trasporto marittimo, aereo, terrestre o espresso internazionale.

Garanzia:Un anno contro i difetti di fabbricazione accertati.

Produttore:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
