Intervallo di dimensioni:1/4"–4" (DN10–DN100)
Spessore della parete:0,6–2,0 mm
Standard applicabili:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME
Materiali disponibili:
0Cr18Ni9, SS304, S30408, SUS304 e 1.4301
0Cr17Ni12Mo2, SS316 e SUS316
SS304L, S30403 e 1.4306
SS316L, S31603 e 1.4404
Materiali disponibili per gli anelli di tenuta:CIIR, EPDM, PTFE e NBR
Opzioni socket-end:Tipo D e Tipo S
Standard di filettatura disponibili:NPT, BSPP e BSPT
Pressione nominale:PN16
Pressione di prova idrostatica:2,5MPa
Pressione di prova di tenuta all'aria:1,05 MPa
Intervallo di temperatura della guarnizione applicabile:Da -20°C a +110°C
Processo di produzione:Formata meccanicamente da tubi in acciaio inossidabile
Opzioni di trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica e decapaggio
Marcatura del prodotto:LOGO–OD–W.T.–Materiale. Loghi dei clienti, marchi privati, informazioni sui lotti e altri contrassegni personalizzati possono essere applicati in base ai requisiti specifici dell'ordine.
Imballaggio standard:Borse di plastica, cartoni per l'esportazione e casse di legno
Certificati:GB/T 19001-2016, ISO 9001:2015, documentazione CE per i prodotti applicabili e licenza sanitaria
Marca:LIANHE
Codice SA: 7307230000
Luogo di origine:Wenzhou, Zhejiang, Cina
I limiti effettivi di pressione e temperatura di esercizio dipendono dalle dimensioni del prodotto, dallo spessore della parete, dal tipo di acciaio inossidabile, dal materiale dell'anello di tenuta, dal mezzo trasportato, dallo standard di filettatura, dal profilo della presa e dai requisiti di progetto applicabili.
I prodotti possono essere forniti per l'uso con una gamma di mezzi liquidi e gassosi compatibili, tra cui:
Acqua potabile
Acqua fredda e acqua calda
Acque reflue
Acqua industriale
Olio e mezzi liquidi compatibili
Gas e mezzi gassosi compatibili
Prima di selezionare un materiale o un anello di tenuta, i clienti devono confermarne la compatibilità con il mezzo trasportato, la pressione operativa, la temperatura operativa e l'ambiente di installazione.
I prodotti possono essere utilizzati in una varietà di progetti commerciali, residenziali, industriali, marini e infrastrutturali, tra cui:
Progetti di ingegneria e infrastrutture
Navi e installazioni marine
Edifici commerciali
Edifici residenziali
Ospedali e strutture mediche
Alberghi e strutture pubbliche
Attrezzature per la protezione dell'ambiente
Sistemi di trattamento dell'acqua
Impianti di riscaldamento
Sistemi di climatizzazione
Impianti di lavorazione industriale
Possono essere applicati in sistemi di approvvigionamento idrico, sistemi di distribuzione del gas, condotte dirette di acqua potabile, sistemi di acque reflue, condotte di protezione ambientale, sistemi di vapore, reti di riscaldamento, condotte di condizionamento dell'aria e sistemi idrici industriali.
La configurazione finale deve essere selezionata in base alla pressione di esercizio, alla temperatura di esercizio, al tipo di acciaio inossidabile, al materiale dell'anello di tenuta, al tipo di filettatura, al profilo di connessione e allo standard di progetto locale.
Elevata resistenza meccanica e stabilità strutturale
Eccellente resistenza alla corrosione e all'ossidazione
Lunga durata operativa
Bassa resistenza al flusso interno
Buone vibrazioni e prestazioni sismiche
Prestazioni di connessione affidabili
Costruzione in acciaio inossidabile ecologicamente responsabile
Installazione veloce e conveniente
Adatto per installazione nascosta ove consentito
Costi complessivi di installazione e manutenzione ridotti
Buona resistenza all'usura e alla deformazione
Costruzione igienica per idonei sistemi di acqua potabile
Prestazioni di tenuta affidabili con rischio di perdite ridotto
La corretta preparazione del tubo, la profondità di inserimento, la scelta dell'anello di tenuta, l'identificazione della filettatura, la calibrazione dell'utensile e l'ispezione finale sono essenziali per prestazioni affidabili.
I profili di presa di tipo D e di tipo S possono richiedere strumenti di pressatura o ganasce diversi. I clienti devono confermare il profilo di connessione richiesto prima dell'ordine e dell'installazione.
Le filettature NPT, BSPT e BSPP hanno profili e metodi di tenuta diversi. Non devono essere collegati in modo intercambiabile a meno che la loro compatibilità dimensionale e di tenuta non sia stata tecnicamente confermata.
Le procedure di test disponibili includono:
Prova di pressione idrostatica
Prova di tenuta all'aria
Prova di pressione di esercizio
Test di pressione negativa
Prova di estrazione
Test di ciclizzazione della temperatura dell'acqua fredda e calda
Prova di flessione e torsione idrostatica
Test di vibrazione idrostatica
Prova di impatto idrostatico
Gli elementi di prova applicabili e il rapporto di campionamento dipendono dalla specifica selezionata, dallo standard governativo, dall'applicazione prevista e dal piano di ispezione confermato.
I prodotti vengono controllati prima della spedizione. L'ispezione della consegna standard copre:
Grado del materiale
Condizioni superficiali
Dimensioni del prodotto
Diametro esterno e spessore della parete
Dimensioni presa
Dimensioni della filettatura, ove applicabile
Prestazioni idrostatiche
Prestazioni di tenuta all'aria
Marcature del prodotto
Quantità e imballaggi
Rapporti di ispezione e documenti di supporto sulla qualità possono essere forniti in base ai requisiti dell'ordine confermato, tra cui:
EN 10204 3.1 Certificato di prova dei materiali
Certificato di ispezione delle materie prime
Rapporto dell'esame radiografico, quando applicabile
Rapporto sul test di tenuta idraulica
Rapporto di ispezione del thread, ove applicabile
Rapporto di controllo dimensionale e presa
Rapporto di ispezione di terze parti
Altri documenti di qualità specifici del progetto
L'ambito di ispezione richiesto, il rapporto di prova, la documentazione e le modalità di testimonianza di terze parti devono essere confermati prima della produzione.
LIANHE applica procedure di ispezione in-process e finale durante tutta la produzione. I prodotti vengono controllati prima della consegna per verificare che materiali, dimensioni, superfici, aree di connessione, marcature e imballaggio soddisfino i requisiti dell'ordine confermato.
Le principali procedure di controllo qualità includono:
Ispezione del diametro esterno, dello spessore delle pareti, della qualità del materiale e delle condizioni superficiali delle materie prime in entrata.
Controllo della lunghezza, della posizione di taglio e delle condizioni finali delle materie prime dopo il taglio.
Ispezione della presa, del diametro esterno, dello spessore della parete, delle filettature e di altre dimensioni critiche dopo la lavorazione meccanica e la formatura meccanica.
Controllo delle dimensioni della saldatura, dell'aspetto della saldatura e della qualità della superficie dopo la saldatura e la formatura, ove applicabile.
Ispezione della superficie, delle dimensioni e delle aree di connessione del prodotto dopo il trattamento termico.
Verifica della qualità della superficie dopo la lucidatura a vibrazione, la lucidatura magnetica, il decapaggio o altri trattamenti superficiali.
Esecuzione di prove di pressione idraulica e di tenuta all'aria secondo i requisiti di ispezione applicabili.
Ispezione dei contrassegni, delle quantità, dei materiali di imballaggio, delle etichette e dei contrassegni di spedizione del prodotto prima della spedizione.

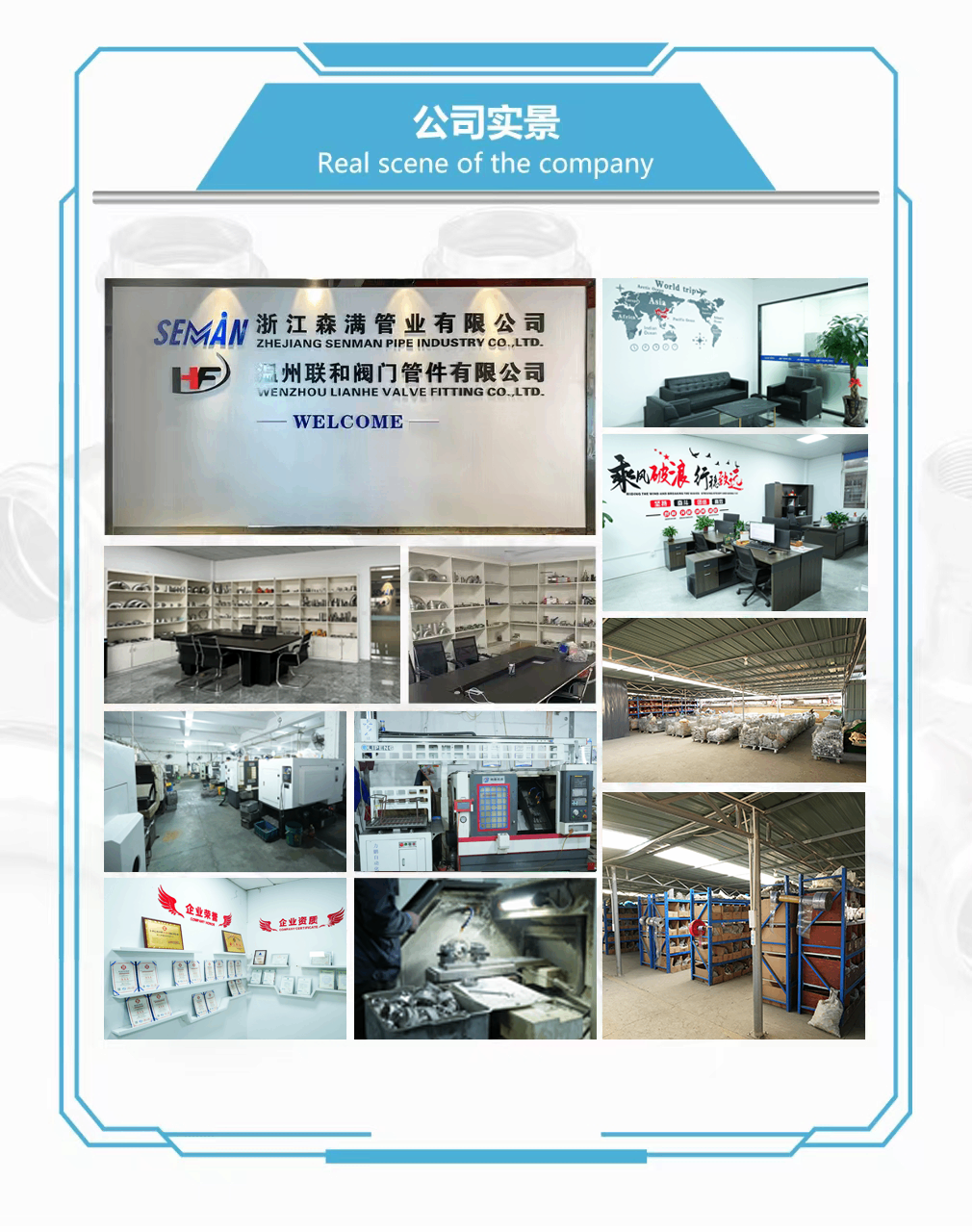

Il nostro impianto di produzione è dotato di cinque linee di produzione automatiche per la saldatura di tubi, due macchine per il taglio laser, cinque macchine per la lucidatura a vibrazione, due macchine per la lucidatura magnetica, cinque unità di prova idraulica e di tenuta, tre macchine per formatura, tre macchine per scanalatura, due perforatrici, dieci torni CNC e sei macchine per la lavorazione finale.
Le attrezzature aggiuntive includono due macchine per idroformatura verticali, due macchine per idroformatura a telaio, dieci macchine per la piegatura di tubi, otto saldatrici automatiche ad arco di argon, quattro trafilatrici idrauliche, quattro punzonatrici idrauliche ad alta velocità, due macchine per marcatura laser, due unità di imballaggio e altre apparecchiature di produzione e ispezione correlate.
Queste capacità produttive supportano la preparazione delle materie prime, il taglio, la formatura meccanica, la saldatura, il trattamento termico, la lavorazione del filo, la finitura superficiale, i test, la marcatura del prodotto, l'ispezione e l'imballaggio per l'esportazione.
Ogni prodotto è protetto con un sacchetto di plastica per ridurre l'esposizione a umidità, polvere e contaminazione superficiale. I prodotti vengono poi imballati in cartoni rinforzati per l'esportazione e consolidati in casse di legno quando richiesto.
È possibile fornire cartoni personalizzati, loghi dei clienti, etichette, codici a barre, imballaggi per pallet e altri sistemi di imballaggio per l'esportazione in base ai requisiti dell'ordine confermato.
Il nostro termine di pagamento standard è un deposito T/T del 30% pagato in anticipo, con il restante saldo T/T del 70% pagato prima della consegna. Condizioni di pagamento specifiche possono essere discusse in base al valore dell'ordine e ai requisiti di cooperazione.
I metodi di pagamento disponibili includono T/T, Western Union, PayPal e altri metodi concordati di comune accordo.
Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU
I prodotti possono essere consegnati tramite trasporto marittimo, aereo, terrestre o tramite servizio espresso internazionale.
Il metodo di spedizione può essere selezionato in base alla quantità dell'ordine, al volume del pacco, alla destinazione, al programma di consegna richiesto e al budget di trasporto.
Quantità minima di ordine:Normalmente 5–10 pezzi, a seconda delle specifiche del prodotto e dell'inventario attuale.
Manteniamo l'inventario per molti prodotti normali e per le taglie comunemente richieste. I prodotti selezionati possono avere fino a 5.000 pezzi disponibili. Poiché l'inventario cambia continuamente, le quantità effettive delle scorte e la disponibilità con consegna immediata devono essere riconfermate quando si richiede un preventivo.
Campioni gratuiti:I campioni possono essere forniti gratuitamente per la verifica dimensionale e la valutazione della qualità. Le spese di spedizione espressa internazionale sono normalmente a carico del destinatario.
Tempo di preventivo:Normalmente entro tre ore lavorative dalla ricezione delle specifiche complete e dei requisiti quantitativi.
Validità del preventivo:Normalmente 3–7 giorni, a seconda dei prezzi delle materie prime in acciaio inossidabile, dei tassi di cambio e delle attuali condizioni di mercato.
I prodotti di dimensioni normali disponibili a magazzino possono normalmente essere consegnati entro 3-7 giorni.
Gli ordini che richiedono una nuova produzione richiedono normalmente circa 25 giorni. Il programma di consegna effettivo dipende dalle specifiche, dalla disponibilità del materiale, dalla quantità dell'ordine, dai requisiti di ispezione, dall'imballaggio personalizzato e dall'attuale piano di produzione in fabbrica.
Il nostro periodo di garanzia standard sulla qualità del prodotto è di un anno. Se durante il periodo di garanzia viene confermato un problema di qualità correlato alla produzione, il nostro team indagherà sulla causa e fornirà una soluzione tecnica o post-vendita adeguata.
I clienti devono fornire il numero d'ordine, le specifiche del prodotto, le condizioni di installazione, la pressione operativa, la temperatura operativa, il mezzo trasportato e foto o video pertinenti per assistere nella valutazione tecnica.
Approfondita conoscenza dei mercati internazionali e capacità di supportare le diverse esigenze tecniche e commerciali.
Produzione diretta dalla nostra fabbrica a Wenzhou, Zhejiang, Cina.
Un team tecnico e di produzione esperto concentrato sul mantenimento di una qualità costante.
Sistemi efficaci di produzione e controllo dei costi progettati per fornire prezzi di fabbrica competitivi.
Vasta esperienza nella produzione, nella gestione della qualità, nell'imballaggio per l'esportazione e nelle vendite internazionali.
Marca:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
