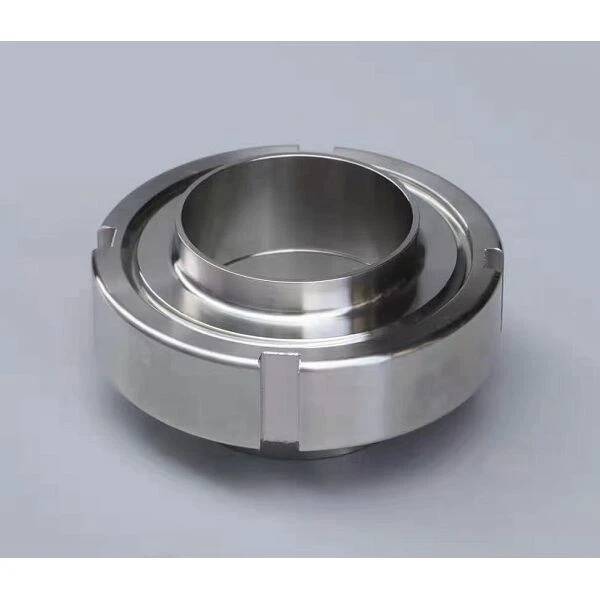

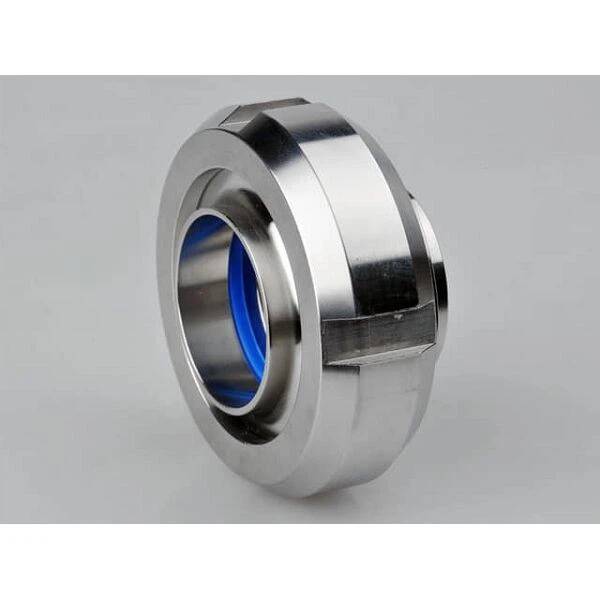

Unione sanitaria in acciaio inossidabile
Descrizione del prodotto
Il raccordo sanitario in acciaio inossidabile LIANHE è progettato per fornire una connessione sicura, igienica e staccabile nei sistemi di tubazioni sanitarie. La sua struttura multicomponente consente di collegare, scollegare, ispezionare, pulire o sostituire le sezioni e le apparecchiature della tubazione senza modifiche estese al sistema di tubazioni circostante.
Il raccordo sanitario è composto da dado, maschio, camicia e guarnizione. Se assemblati correttamente, questi componenti creano una connessione meccanica stabile e comprimono la guarnizione per fornire prestazioni di tenuta affidabili.
Prodotto mediante formatura e lavorazione meccanica di precisione, il prodotto è disponibile in SS304, SS316, SS304L e SS316L. Sono disponibili molteplici opzioni di connessione, standard dimensionali, finiture superficiali e configurazioni di tenuta per soddisfare le diverse esigenze di trattamento sanitario.
La superficie interna liscia e la struttura in acciaio inossidabile resistente alla corrosione rendono il raccordo adatto per acqua potabile, latticini, birra, bevande e altri fluidi compatibili per uso alimentare.
Specifiche tecniche
Nome del prodotto:Unione sanitaria in acciaio inossidabile
Intervallo di dimensioni:1/4"–4" (DN10–DN100)
Materiali disponibili:SS304, SS316, SS304L e SS316L
Standard applicabili:Configurazioni 3-A, SMS, IDF, DIN 11850/11851, ISO e RTJ
Processo di produzione:Formatura e lavorazioni meccaniche di precisione
Componenti del prodotto:
-
Dado di unione
-
Parte maschile
-
Fodera
-
Guarnizione
Opzioni di connessione:Estremità a saldare, estremità a morsetto ed estremità filettata
Pulizia della superficie:Sgrassaggio e pulizia
Rugosità della superficie interna:Ra 0,4–0,8 μm
Rugosità della superficie esterna:Ra 0,8–1,6 μm
Marcatura del prodotto:LOGO–Dimensioni–Materiale–Standard. Loghi dei clienti, marchi privati, informazioni sui lotti e altri contrassegni personalizzati possono essere applicati in base a requisiti specifici.
Imballaggio standard:Pluriball o imballaggi in plastica, cartoni per l'esportazione, protezioni per sacchetti in tessuto e casse in legno
Certificati:GB/T 19001-2016, ISO 9001:2015 e documentazione CE per i prodotti applicabili
Marca:LIANHE
Codice SA: 7307290000
Luogo di origine:Wenzhou, Zhejiang, Cina
Le dimensioni finali, il tipo di connessione, le specifiche della filettatura, il materiale della guarnizione, la ruvidità della superficie e lo standard dimensionale devono essere confermati in base all'applicazione prevista e ai componenti della tubazione di accoppiamento.
Supporti applicabili
Il raccordo sanitario in acciaio inossidabile può essere utilizzato con fluidi sanitari e alimentari compatibili, tra cui:
-
Acqua potabile
-
Latte e latticini
-
Birra
-
Bevande
-
Prodotti alimentari liquidi
-
Altri mezzi di processo igienici compatibili
Prima di ordinare, i clienti devono confermare la compatibilità del tipo di acciaio inossidabile e del materiale della guarnizione con il mezzo trasportato, la pressione del sistema, la temperatura operativa, i prodotti chimici per la pulizia e le procedure di igienizzazione.
Per applicazioni farmaceutiche, biotecnologiche, alimentari, lattiero-casearie, della produzione di birra o altre applicazioni ad elevata purezza, potrebbero essere richiesti ulteriore tracciabilità dei materiali, documentazione della superficie, test o certificazione.
Applicazioni del prodotto
Il raccordo sanitario in acciaio inox è adatto per applicazioni che richiedono un collegamento rimovibile tra tubi sanitari, valvole, serbatoi, pompe, strumenti e apparecchiature di trattamento.
Le applicazioni tipiche includono:
-
Sistemi di lavorazione del latte
-
Birra e attrezzature per la produzione della birra
-
Linee di produzione di bevande
-
Sistemi di acqua potabile
-
Attrezzature per la lavorazione degli alimenti
-
Sistemi di lavorazione farmaceutica
-
Strutture biotecnologiche
-
Attrezzature per la produzione di cosmetici
-
Sistemi clean-in-place
-
Serbatoi e recipienti sanitari
-
Collegamenti pompa e valvola
-
Sistemi igienici generali di trasferimento dei fluidi
La struttura staccabile rende più convenienti l'ispezione, la manutenzione, la pulizia e la sostituzione dell'attrezzatura. È particolarmente utile in luoghi che richiedono uno smontaggio periodico.
Vantaggi del prodotto
-
Eccellente resistenza alla corrosione e all'ossidazione
-
Lunga durata operativa
-
Superficie interna liscia con bassa resistenza al flusso
-
Costruzione in acciaio inossidabile durevole e riciclabile
-
Installazione, smontaggio e manutenzione convenienti
-
Costi complessivi di installazione e manutenzione ridotti
-
Costruzione igienica per applicazioni sanitarie compatibili
-
Sono disponibili più metodi di connessione
-
Guarnizione di tenuta sostituibile
-
Superfici di accoppiamento lavorate con precisione
-
Disponibili diversi gradi di acciaio inossidabile
-
Sono supportate marcature e imballaggi personalizzati
La struttura di unione consente di aprire il collegamento della tubazione senza tagliare il tubo adiacente. Ciò aiuta a semplificare la pulizia ordinaria, l'ispezione, la manutenzione delle apparecchiature e la sostituzione dei componenti.
Il corretto allineamento, la scelta della guarnizione, l'assemblaggio e il serraggio sono essenziali per una tenuta affidabile. Un serraggio eccessivo o non uniforme può danneggiare la guarnizione o compromettere l'allineamento della connessione.

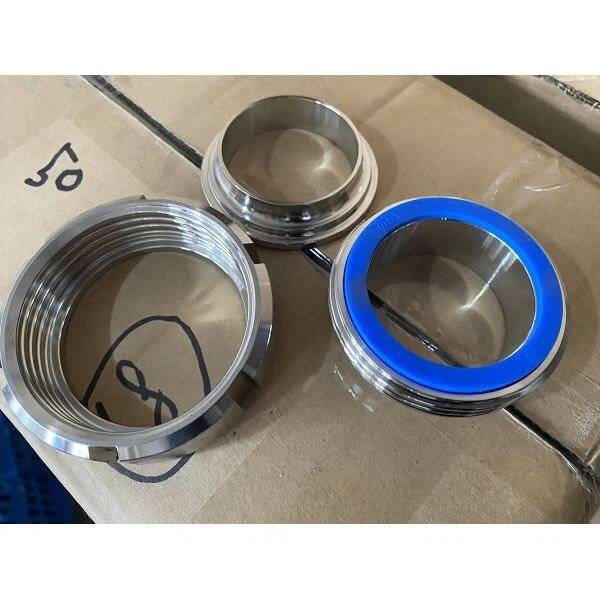

Componenti del prodotto
Dado di unione
Il dado di raccordo fornisce la forza meccanica necessaria per tenere insieme i componenti assemblati. Le filettature e le superfici di contatto devono essere mantenute pulite e prive di danni durante l'installazione.
Parte maschile
Il componente maschio forma un lato della connessione di unione ed è prodotto per corrispondere allo standard dimensionale e al metodo di connessione selezionati.
Fodera
Il rivestimento forma il lato opposto della connessione e aiuta a posizionare e comprimere la guarnizione quando l'unione viene assemblata.

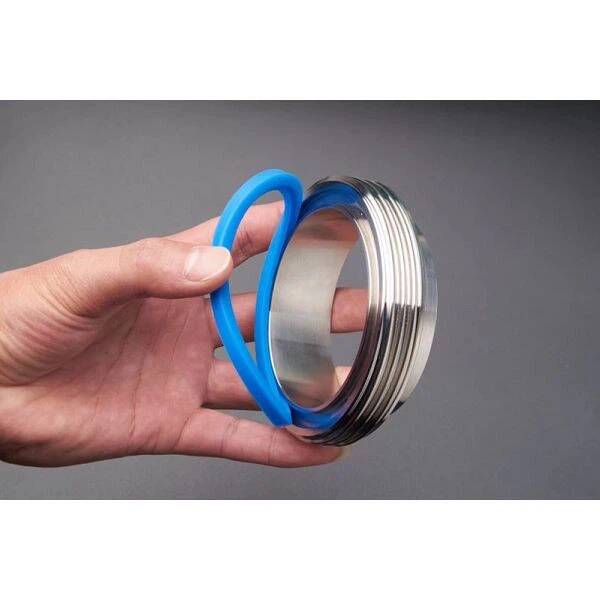

Guarnizione
La guarnizione crea l'interfaccia di tenuta tra la parte maschio e la camicia. Il suo materiale deve essere selezionato in base al mezzo trasportato, alla temperatura operativa, alla pressione, ai requisiti igienici e alla procedura di pulizia.
Opzioni di connessione
Connessione a saldare
La configurazione con estremità a saldare è progettata per il collegamento permanente a un tubo in acciaio inossidabile compatibile. Le procedure di saldatura, i materiali di riempimento, il controllo del calore, la preparazione della superficie e il trattamento post-saldatura devono essere selezionati in base al tipo di acciaio inossidabile e ai requisiti sanitari applicabili.
Connessione con estremità a morsetto
La configurazione con estremità a morsetto supporta un comodo montaggio e smontaggio. Morsetti, ghiere e guarnizioni compatibili devono essere selezionati in base allo standard dimensionale applicabile.
Connessione con estremità filettata
La configurazione con estremità filettata consente all'unione di connettersi con componenti di tubazioni filettate compatibili. Il tipo di filettatura, il diametro, il passo, la struttura di tenuta e lo standard applicabile devono essere confermati prima dell'ordine.
Trattamento superficiale
I prodotti vengono sgrassati e puliti dopo la lavorazione. La superficie interna può essere fornita con rugosità Ra 0,4–0,8 μm, mentre la superficie esterna può essere fornita con rugosità Ra 0,8–1,6 μm.
Una finitura superficiale interna controllata contribuisce a migliorare la pulizia e a ridurre l'accumulo di residui di processo. Il valore Ra richiesto e il luogo di misurazione devono essere specificati nell'ordine.
Per applicazioni sanitarie specializzate o di elevata purezza, i clienti possono richiedere ulteriore lucidatura, ispezione della rugosità superficiale, pulizia o passivazione in base ai requisiti del progetto.
Marcatura del prodotto
I contrassegni standard dei prodotti possono includere:
-
LogoLIANHE
-
Dimensioni del prodotto
-
Grado del materiale in acciaio inossidabile
-
Standard dimensionale applicabile
-
Informazioni sul lotto o sulla tracciabilità, quando richiesto
Loghi dei clienti, marchi privati, numeri di progetto, numeri di colata e altri contrassegni personalizzati possono essere applicati in base ai requisiti dell'ordine confermato.
Confezione
Ogni raccordo sanitario è protetto con pluriball o imballaggio in plastica per ridurre l'esposizione a polvere, umidità, graffi e contaminazione superficiale.
I prodotti vengono quindi imballati in cartoni per l'esportazione, avvolti con protezioni in sacchi di tessuto dove richiesto e consolidati in casse di legno per il trasporto internazionale.
È possibile fornire cartoni personalizzati, loghi dei clienti, etichette, codici a barre, imballaggi per pallet e altri sistemi di imballaggio per l'esportazione in base ai requisiti confermati.
Preventivo e consegna
Tempo di preventivo:Normalmente entro tre ore lavorative dalla ricezione delle informazioni complete su dimensioni, materiale, standard, tipo di connessione, guarnizione, quantità e consegna.
Validità del preventivo:Normalmente 3–7 giorni, a seconda dei prezzi delle materie prime in acciaio inossidabile, dei tassi di cambio e delle attuali condizioni di mercato.
Tempi di consegna:I prodotti di dimensioni normali disponibili a magazzino possono normalmente essere consegnati entro 3-7 giorni. Gli ordini che richiedono una nuova produzione richiedono normalmente circa 25 giorni.
Il programma di consegna effettivo dipende dalla dimensione selezionata, dal materiale, dallo standard dimensionale, dal metodo di connessione, dalla guarnizione, dalla quantità dell'ordine, dai requisiti di ispezione e dall'attuale piano di produzione in fabbrica.
I nostri servizi
-
Conoscenza approfondita dei mercati internazionali e capacità di supportare diverse esigenze di tubazioni sanitarie.
-

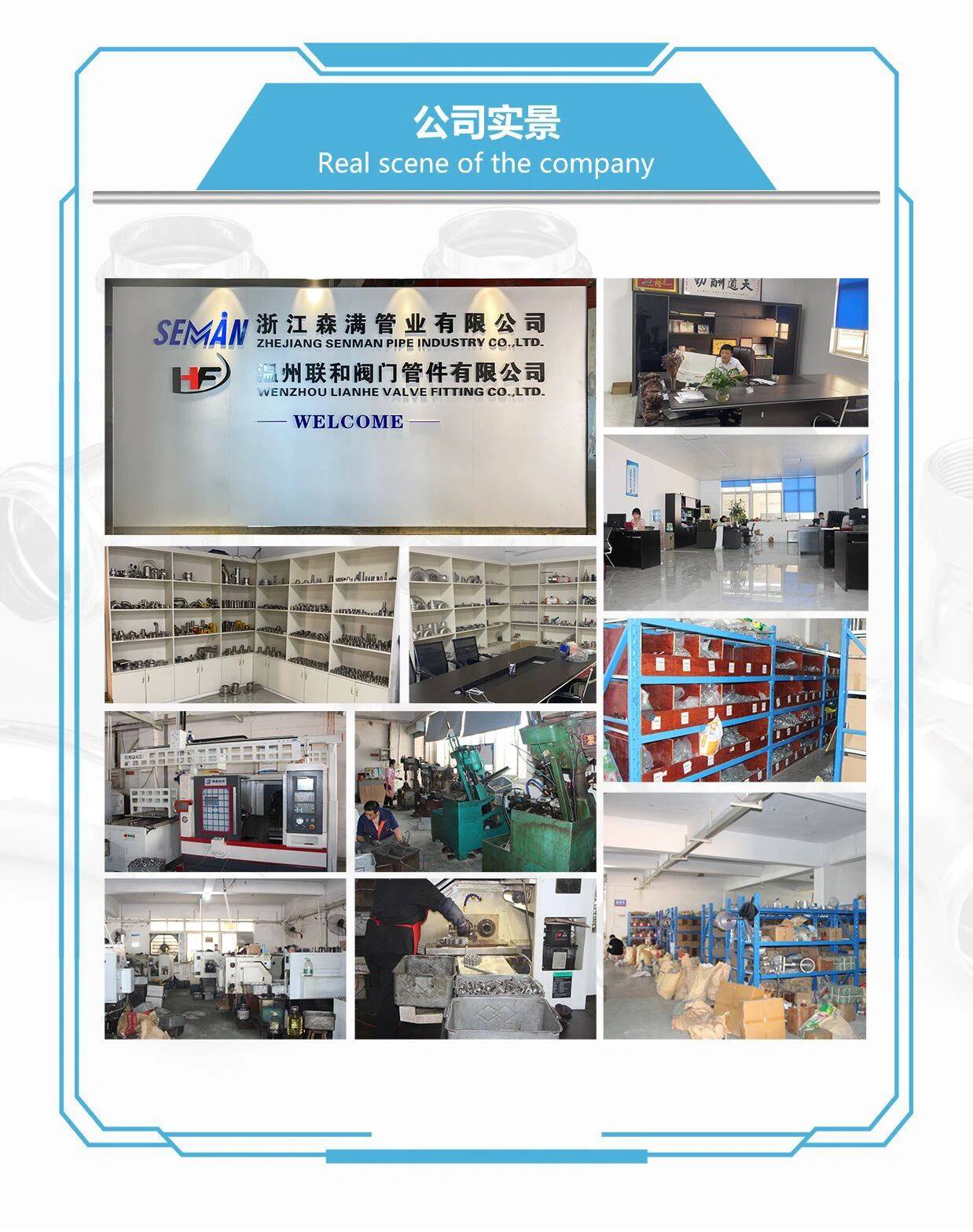

Produzione diretta dalla nostra fabbrica a Wenzhou, Zhejiang, Cina.
-
Un team tecnico e di produzione esperto focalizzato sul mantenimento di una qualità del prodotto costante.
-
Sistemi di produzione e controllo dei costi efficaci progettati per fornire prezzi di fabbrica competitivi.
-
Vasta esperienza nella produzione, gestione della qualità e vendite internazionali di prodotti sanitari.
La produzione OEM e personalizzata può essere supportata in base ai disegni del cliente, ai campioni, ai requisiti dei materiali, agli standard di connessione, alle marcature dei prodotti, ai requisiti di finitura superficiale e alle istruzioni di imballaggio.
Produttore:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
