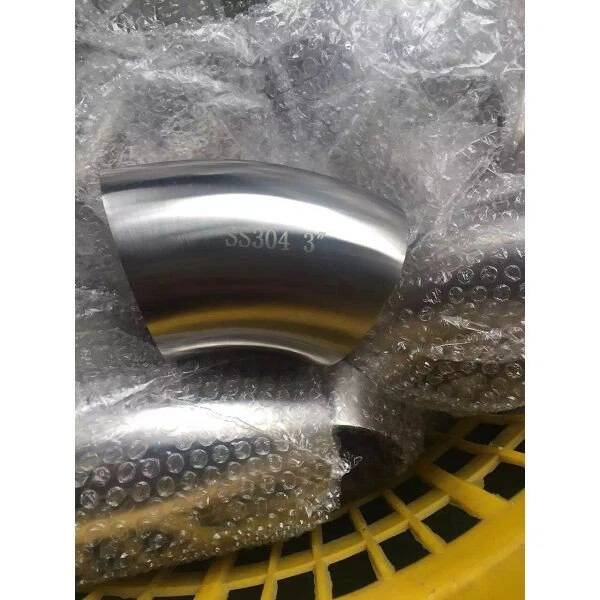

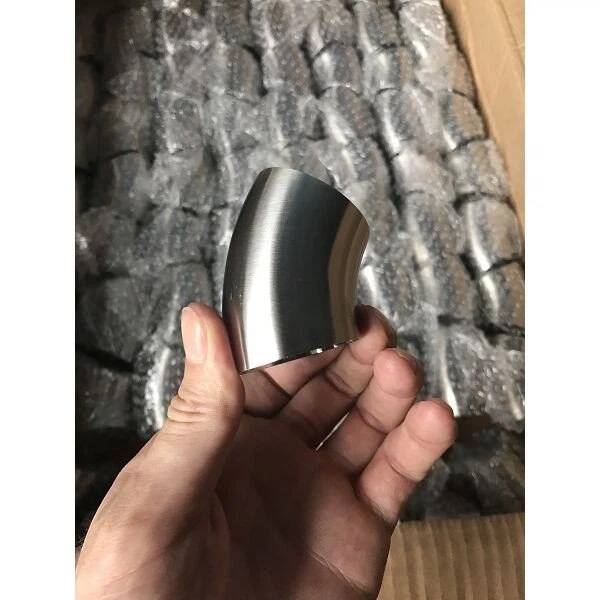

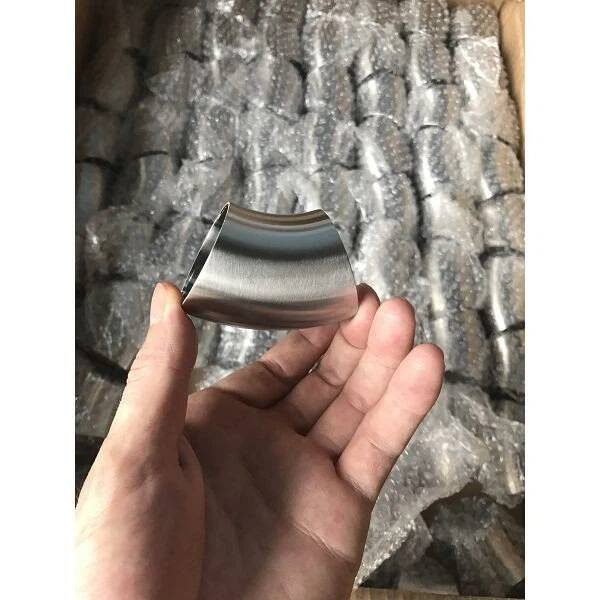

Gomito a 45° per sanitari in acciaio inox

Descrizione del prodotto

Il gomito a 45° sanitario in acciaio inossidabile LIANHE è progettato per cambiare la direzione del flusso di 45 gradi nei sistemi di tubazioni sanitarie e igieniche. La sua struttura curva e liscia aiuta a mantenere un movimento efficiente del fluido riducendo al contempo turbolenze e perdite di pressione non necessarie.

Realizzato in acciaio inossidabile resistente alla corrosione, il gomito sanitario è adatto per applicazioni di lavorazione alimentare, bevande, latticini, acqua potabile, farmaceutiche, biotecnologiche e altre applicazioni di lavorazione igieniche compatibili.

Sono disponibili configurazioni di tipo lungo e di tipo corto per adattarsi a diversi layout di tubazioni e requisiti di spazio di installazione. È possibile fornire diverse dimensioni, spessori delle pareti, qualità di acciaio inossidabile, standard dimensionali, finiture superficiali e marcature personalizzate in base alle specifiche del cliente.

Specifiche tecniche

Nome del prodotto:Gomito a 45° per sanitari in acciaio inox

Intervallo di dimensioni:DN15–DN300

Angolo del gomito:45 gradi

Spessori di parete disponibili:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm e 4,0 mm

Lo spessore della parete varia in base alla dimensione selezionata, allo standard dimensionale, alle dimensioni di connessione, alle condizioni operative e ai requisiti di progetto.

Materiali disponibili:

• SS304 e S30408

• SS304L e S30403

• SS316 e SUS316

• SS316L e S31603

Standard applicabili:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447

Configurazioni disponibili:Tipo lungo e tipo corto

Marcatura del prodotto:LOGO–Dimensioni–Materiale. I prodotti possono anche essere contrassegnati in base alle esigenze del cliente.

Trattamento superficiale:Lucidatura interna ed esterna, fino a grana 320

Imballaggio standard:Imballaggi in plastica, cartoni per l'esportazione, protezioni per sacchetti in tessuto e casse in legno

Certificati:GB/T 19001-2016, ISO 9001:2015 e documentazione CE per i prodotti applicabili

Marca:LIANHE

Codice SA: 7307290000

Luogo di origine:Wenzhou, Zhejiang, Cina

La dimensione finale, lo spessore della parete, il grado del materiale, le dimensioni finali, la finitura superficiale e lo standard applicabile devono essere confermati in base all'applicazione prevista e ai componenti della tubazione di accoppiamento.

Applicazioni del prodotto

Il gomito sanitario a 45 gradi in acciaio inossidabile può essere utilizzato in sistemi igienici di lavorazione e trasferimento di fluidi, tra cui:

• Sistemi di acqua potabile

• Condotte per la lavorazione dei prodotti lattiero-caseari

• Attrezzature per la produzione del latte

• Birra e sistemi di produzione della birra

• Linee di lavorazione delle bevande

• Attrezzature per la produzione di alimenti liquidi

• Sistemi di lavorazione farmaceutica

• Strutture biotecnologiche

• Attrezzature per la produzione di cosmetici

• Sistemi di tubazioni clean-in-place

• Serbatoi e recipienti sanitari

• Applicazioni igieniche generali per il trasferimento di fluidi

La curva a 45 gradi fornisce un cambiamento graduale nella direzione della tubazione e può essere utilizzata laddove una svolta a 90 gradi non è necessaria o laddove il layout delle tubazioni richiede una transizione direzionale più fluida.

Prima di ordinare, i clienti devono confermare la compatibilità del tipo di acciaio inossidabile con il mezzo trasportato, la temperatura operativa, la pressione del sistema, i prodotti chimici per la pulizia e le procedure di igienizzazione.

Vantaggi del prodotto

1. Cambiamento graduale di 45 gradi nella direzione del flusso

2. Eccellente resistenza alla corrosione e all'ossidazione

3. Lunga durata operativa

4. Superficie interna liscia con bassa resistenza al flusso

5. Turbolenza ridotta rispetto ai cambi di direzione più netti

6. Costruzione in acciaio inossidabile durevole e riciclabile

7. Installazione e manutenzione convenienti

8. Disponibili configurazioni di tipo lungo e corto

9. Disponibili diversi gradi di acciaio inossidabile

10. Adatto per sistemi di lavorazione igienici compatibili

11. Superfici lucide interne ed esterne

12. Sono supportate marcature e imballaggi personalizzati

La superficie interna liscia aiuta a ridurre l'accumulo di residui di lavorazione e rende più comoda la pulizia ordinaria. Ciò supporta applicazioni in cui l'igiene, la pulizia e la purezza del prodotto sono importanti.

Le effettive prestazioni sanitarie dipendono dal sistema di tubazioni completo, compresa la geometria del prodotto, la ruvidità della superficie, la qualità della saldatura, i componenti di tenuta, le condizioni di drenaggio, le procedure di installazione e i processi di pulizia.

Opzioni di tipo lungo e di tipo corto

Tipo lungo

La configurazione di tipo lungo fornisce un raggio di curvatura più ampio e una transizione direzionale più graduale. Può aiutare a ridurre la turbolenza e la perdita di pressione nelle applicazioni in cui è disponibile spazio di installazione sufficiente.

Tipo corto

La configurazione di tipo corto è adatta per layout di tubazioni con spazio di installazione limitato. Le sue dimensioni compatte possono semplificare il percorso attorno alle apparecchiature e ad altri componenti della tubazione.

L'esatto raggio centrale e la differenza dimensionale tra la versione lunga e quella corta devono essere confermati in base allo standard selezionato e al disegno del prodotto.

Standard dimensionali

Gli standard dimensionali disponibili includono 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447.

Questi standard possono specificare diversi diametri esterni, spessori delle pareti, raggi di curvatura, dimensioni della linea centrale, dimensioni delle estremità, tolleranze e requisiti di superficie.

I prodotti fabbricati secondo standard diversi potrebbero non essere direttamente intercambiabili, anche quando le loro dimensioni nominali appaiono simili.

I clienti devono fornire le informazioni esatte su standard, dimensioni, spessore della parete, raggio di curvatura, dimensioni finali e tubi di accoppiamento richiesti quando richiedono un preventivo.

Per progetti di sostituzione o manutenzione, si consigliano disegni tecnici o campioni fisici per verificare la compatibilità con il sistema di tubazioni sanitarie esistente.

Trattamento superficiale

Le superfici interne ed esterne possono essere lucidate utilizzando un processo specificato fino a grana 320.

Una superficie lucida aiuta a migliorare la pulizia, l'aspetto, la resistenza alla corrosione e la resistenza all'accumulo di residui di processo del prodotto.

Se un progetto richiede una rugosità superficiale specifica, il valore Ra richiesto e il punto di misurazione devono essere indicati separatamente. La sola designazione della grana per lucidatura non garantisce un valore Ra fisso.

In base ai requisiti del progetto è possibile organizzare ulteriori operazioni di lucidatura, passivazione, pulizia o ispezione della finitura superficiale.

Marcatura del prodotto

I contrassegni standard dei prodotti possono includere:

• LogoLIANHE

• Dimensioni del prodotto

• Grado del materiale in acciaio inossidabile

• Informazioni sul lotto o sulla tracciabilità, quando richiesto

Loghi dei clienti, marchi privati, numeri di progetto, numeri di colata e altri contrassegni personalizzati possono essere applicati in base ai requisiti dell'ordine confermato.

Ispezione della consegna

I prodotti vengono controllati prima della spedizione. L'ispezione della consegna standard copre:

• Grado del materiale in acciaio inossidabile

• Diametro esterno e spessore della parete

• Angolo del gomito

• Raggio di piegatura e dimensioni della linea centrale

• Dimensioni finali

• Stato delle superfici interne ed esterne

• Aspetto della saldatura, ove applicabile

• Test idrostatici, ove richiesto

• Marcature del prodotto

• Quantità e imballaggi

Ulteriori elementi di ispezione possono essere organizzati in base allo standard applicabile, all'applicazione prevista e ai requisiti del cliente.

Rapporti e certificati di ispezione di fabbrica

I rapporti di ispezione e i documenti di supporto sulla qualità possono essere forniti in base alle specifiche confermate e ai requisiti dell'ordine, tra cui:

• EN 10204 3.1 Certificato di prova dei materiali

• Certificato di ispezione delle materie prime

• Rapporto dell'esame radiografico, quando applicabile

• Rapporto di prova idraulica, ove applicabile

• Rapporto di controllo dimensionale

• Rapporto di ispezione della finitura superficiale

• Rapporto di ispezione di terze parti

• Altri documenti di qualità specifici del progetto

L'ambito di ispezione richiesto, il rapporto di prova, la documentazione, i requisiti di finitura superficiale e le modalità di testimonianza di terze parti devono essere confermati prima della produzione.

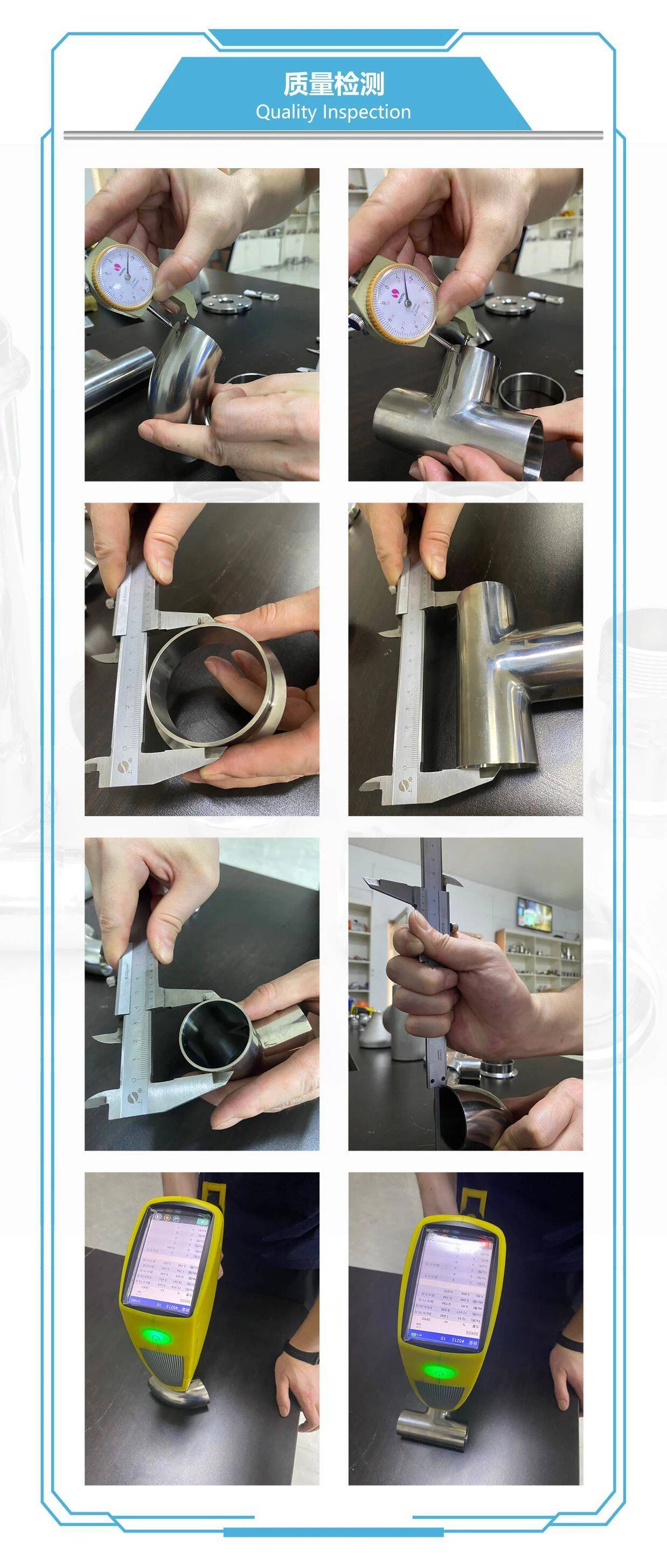

Controllo qualità del prodotto

LIANHE applica procedure di ispezione durante il processo e finale durante tutta la preparazione, il taglio, la formatura, la lavorazione meccanica, la saldatura, la finitura superficiale, il test, la marcatura e l'imballaggio delle materie prime.

Le principali procedure di controllo qualità includono:

1. Ispezione del diametro esterno, dello spessore delle pareti, della qualità del materiale, della documentazione e delle condizioni superficiali delle materie prime in entrata.

2. Controllo della lunghezza, della posizione di taglio e delle condizioni finali delle materie prime dopo il taglio.

3. Ispezione del diametro esterno, dello spessore della parete, dell'angolo del gomito, del raggio di curvatura, delle dimensioni finali e di altre misurazioni critiche dopo la lavorazione e la formatura.

4. Controllo delle dimensioni della saldatura, dell'aspetto, dell'allineamento e della qualità della superficie dopo la saldatura, ove applicabile.

5. Ispezione delle superfici interne ed esterne dopo la lucidatura e altre procedure di trattamento superficiale.

6. Esecuzione di test idrostatici o di tenuta all'aria in base ai requisiti di prodotto e di ispezione applicabili.

7. Ispezione dei contrassegni, delle quantità, dei materiali di imballaggio, delle etichette e dei contrassegni di spedizione del prodotto prima della spedizione.

I prodotti vengono approvati per la consegna dopo aver completato le procedure di ispezione applicabili.

Confezione

Ogni gomito sanitario a 45 gradi è protetto con un imballaggio in plastica per ridurre l'esposizione a polvere, umidità, graffi e contaminazione superficiale.

I prodotti vengono quindi imballati in cartoni per l'esportazione, avvolti con protezioni in sacchi di tessuto dove richiesto e consolidati in casse di legno per il trasporto internazionale.

È possibile fornire cartoni personalizzati, loghi dei clienti, etichette, codici a barre, imballaggi per pallet e altri sistemi di imballaggio per l'esportazione in base ai requisiti confermati.

Quantità minima di ordine e scorte

Quantità minima di ordine:Normalmente 5-10 pezzi, a seconda delle dimensioni del prodotto, del materiale, dello standard dimensionale e dell'inventario attuale.

Manteniamo l'inventario per molti prodotti normali e per le taglie comunemente richieste. I prodotti selezionati possono avere fino a 5.000 pezzi disponibili.

Poiché i livelli di inventario cambiano continuamente, le quantità effettive delle scorte e la disponibilità con consegna immediata devono essere riconfermate quando si richiede un preventivo.

Campioni e preventivi

Campioni gratuiti:I campioni possono essere forniti gratuitamente per la verifica dimensionale e la valutazione della qualità. Le spese di spedizione espressa internazionale sono normalmente a carico del destinatario.

Tempo di preventivo:Normalmente entro tre ore lavorative dalla ricezione delle informazioni complete su dimensioni, materiale, standard dimensionale, spessore delle pareti, quantità e consegna.

Validità del preventivo:Normalmente 3–7 giorni, a seconda dei prezzi delle materie prime in acciaio inossidabile, dei tassi di cambio e delle attuali condizioni di mercato.

Tempi di consegna

I prodotti di dimensioni normali disponibili a magazzino possono normalmente essere consegnati entro 3-7 giorni.

Gli ordini che richiedono una nuova produzione richiedono normalmente circa 25 giorni. Il programma di consegna effettivo dipende dalla dimensione selezionata, dal materiale, dallo standard dimensionale, dalla quantità dell'ordine, dai requisiti di ispezione, dall'imballaggio e dall'attuale piano di produzione in fabbrica.

Servizio post-vendita

Il nostro periodo di garanzia standard sulla qualità del prodotto è di un anno.

Se durante il periodo di garanzia viene confermato un problema di qualità correlato alla produzione, il nostro team indagherà sulla causa e fornirà una soluzione tecnica o post-vendita adeguata.

I clienti devono fornire il numero dell'ordine, le dimensioni del prodotto, la qualità del materiale, lo standard dimensionale, lo spessore delle pareti, le condizioni di installazione, il mezzo trasportato e foto o video pertinenti per assistere nella valutazione tecnica.

Produttore:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
