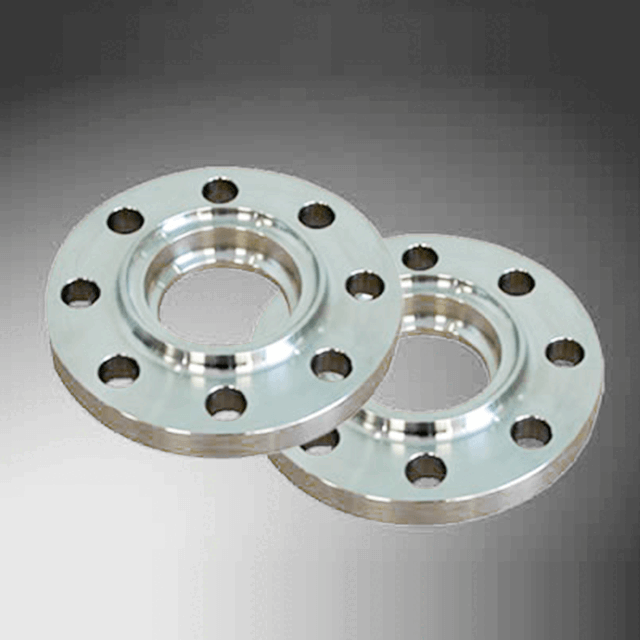

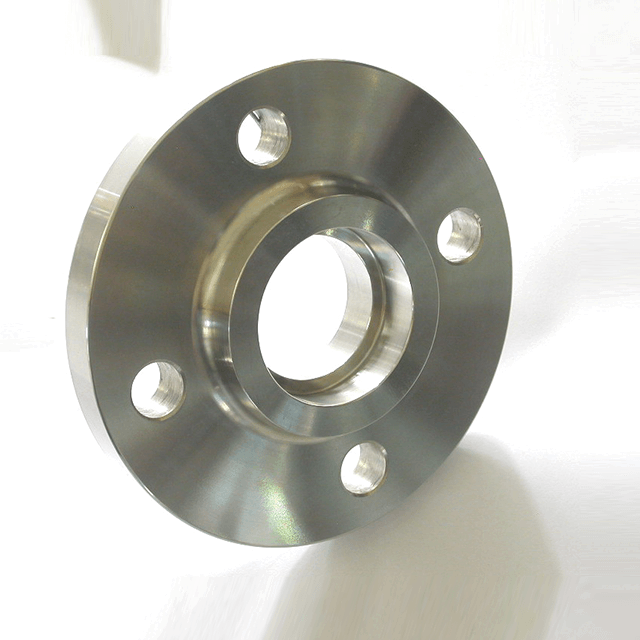

Flangia a saldare con presa in acciaio inossidabile

Specifiche tecniche

Intervallo di dimensioni:1/2"–3" (DN15–DN80)

Classe di pressione ASME:Dalla classe 150 alla classe 1500

Valori di pressione JIS:5K, 10K e 20K

Tipi di rivestimento disponibili:

• Volto sollevato (RF)

• Faccia piatta (FF)

• Giunto ad anello (RTJ)

• Volto maschile

• Volto femminile

• Lingua faccia (T)

• Faccia della scanalatura (G)

Standard di produzione applicabili:ASME/ANSI B16.5 e JIS B 2220

Materiali disponibili:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 Acciaio inossidabile duplex

• S32205 Acciaio inossidabile duplex

• S32750 Acciaio inossidabile super duplex

• S32760 Acciaio inossidabile super duplex

• Acciaio inossidabile 904L

Processo di produzione:Forgiatura e lavorazione CNC di precisione

Marcatura del prodotto:LOGO–Dimensioni–Valore di pressione–Standard–Materiale–Numero di calore. Ulteriori informazioni possono essere contrassegnate in base alle esigenze del cliente.

Opzioni di trattamento superficiale:Sgrassaggio e pulizia o decapaggio

Imballaggio standard:Pluriball o protezione in plastica, casse di legno o pallet

Certificati:GB/T 19001-2016, ISO 9001:2015 e documentazione CE per i prodotti applicabili

Marca:LIANHE

Codice SA: 7307210000

Luogo di origine:Wenzhou, Zhejiang, Cina

Le dimensioni finali, la classe di pressione, il tipo di rivestimento, il grado del materiale, lo standard di produzione, i requisiti di prova e il trattamento superficiale devono essere confermati in base al sistema di tubazioni previsto e ai componenti di accoppiamento.

Valori nominali e standard di pressione

I prodotti sono disponibili secondo le classi di pressione ASME/ANSI B16.5 dalla Classe 150 alla Classe 1500. Le configurazioni JIS sono disponibili con valori di pressione 5K, 10K e 20K.

Le classificazioni ASME Class e JIS K utilizzano sistemi dimensionali e relazioni pressione-temperatura diversi. Non dovrebbero essere trattati come direttamente equivalenti.

La pressione di esercizio effettiva consentita dipende da:

• Grado del materiale

• Temperatura operativa

• Dimensione nominale

• Norma applicabile

• Classe di pressione

• Tipologia di fronte

• Selezione della guarnizione

• Materiali di bullonatura

• Mezzo trasportato

I clienti devono specificare lo standard completo e la designazione della pressione quando richiedono un preventivo, come ASME B16.5 Classe 150 o JIS B 2220 10K.

Opzioni di fronte

Volto rialzato

La configurazione Raised Face fornisce un'area di contatto della guarnizione definita ed è ampiamente utilizzata nei sistemi di tubazioni industriali. La finitura superficiale richiesta deve essere selezionata in base al tipo di guarnizione e allo standard applicabile.

Faccia piatta

La configurazione Flat Face fornisce una superficie di tenuta su tutta la faccia. Le dimensioni corrette della guarnizione e la compatibilità dei componenti accoppiati devono essere confermate prima dell'installazione.

Giunto ad anello

La configurazione RTJ utilizza una scanalatura dell'anello lavorata con precisione e una guarnizione dell'anello in metallo compatibile. Le dimensioni della scanalatura, il numero dell'anello, il materiale della guarnizione, la durezza e le condizioni della superficie devono essere specificati in base allo standard applicabile.

Volto maschile e femminile

I rivestimenti maschio e femmina utilizzano superfici complementari rialzate e incassate per allineare e trattenere la guarnizione. Entrambi i componenti accoppiati devono essere fabbricati secondo dimensioni compatibili.

Faccia con linguetta e scanalatura

I rivestimenti per linguette e scanalature utilizzano sporgenze e rientranze corrispondenti per posizionare e proteggere la guarnizione. Il componente con linguetta deve essere accoppiato con un componente con scanalatura compatibile prodotto secondo lo stesso standard.

Opzioni materiali

È disponibile un'ampia gamma di materiali in acciaio inossidabile austenitico, duplex, super duplex e altolegato.

Acciaio inossidabile austenitico

ASTM A182 F304, F304L, F316, F316L, F310S, F321 e F347 forniscono diversi livelli di resistenza alla corrosione, resistenza alla temperatura, saldabilità e prestazioni meccaniche.

Acciaio inossidabile duplex

Gli acciai inossidabili duplex S31803 e S32205 combinano una buona resistenza meccanica con una migliore resistenza alla tensocorrosione da cloruri.

Acciaio inossidabile super duplex

S32750 e S32760 forniscono maggiore robustezza e resistenza alla corrosione migliorata per ambienti marini e contenenti cloruri esigenti.

Acciaio inossidabile 904L

904L è un acciaio inossidabile austenitico altolegato progettato per applicazioni che richiedono una migliore resistenza a determinati ambienti chimici aggressivi.

La selezione del materiale dovrebbe basarsi sul mezzo trasportato, sulla concentrazione chimica, sulla temperatura, sulla pressione, sulle condizioni di corrosione, sui requisiti di saldatura e sulle specifiche di progetto applicabili.

Processo di produzione

I prodotti sono realizzati con forgiati in acciaio inossidabile e rifiniti mediante lavorazione CNC di precisione.

Le principali fasi di produzione possono includere:

1. Verifica delle materie prime

2. Taglio billette

3. Riscaldamento e forgiatura

4. Trattamento termico

5. Lavorazione grezza

6. Lavorazione CNC di precisione

7. Lavorazione di superfici di sfacciatura e di tenuta

8. Foratura ed elaborazione dimensionale

9. Trattamento superficiale

10. Test e ispezione

11. Marcatura del prodotto

12. Confezione

L'esatto percorso di produzione dipende dal grado del materiale, dalla classe di pressione, dal tipo di rivestimento, dalle dimensioni, dai requisiti di test e dallo standard applicabile.

La forgiatura aiuta a perfezionare la struttura del materiale e supporta proprietà meccaniche costanti. La lavorazione CNC di precisione aiuta a mantenere l'accuratezza dimensionale, l'allineamento dei fori dei bulloni, la geometria della faccia di tenuta e la compatibilità con i componenti di accoppiamento.

Marcatura e tracciabilità dei prodotti

Le marcature standard possono includere:

• LogoLIANHE

• Dimensione nominale

• Classe di pressione o classificazione JIS

• Norma applicabile

• Grado del materiale in acciaio inossidabile

• Numero di calore

• Informazioni sul lotto o sulla tracciabilità

Loghi dei clienti, marchi privati, numeri di progetto, riferimenti agli ordini di acquisto e altri contrassegni personalizzati possono essere applicati in base ai requisiti confermati.

La marcatura con numero di calore supporta la tracciabilità tra il prodotto finito, il certificato delle materie prime, i registri di produzione e la documentazione di ispezione.

Trattamento superficiale

Le opzioni di trattamento superficiale disponibili includono lo sgrassaggio, la pulizia o il decapaggio.

Lo sgrassaggio e la pulizia aiutano a rimuovere l'olio di lavorazione, lo sporco e i residui di processo dalla superficie finita.

Il decapaggio può aiutare a rimuovere incrostazioni di ossido, tinta dovuta al calore, contaminazione superficiale e ferro libero introdotto durante la forgiatura, il trattamento termico o la lavorazione.

Ulteriori passivazioni, lucidature, rivestimenti protettivi o pulizie specializzate possono essere disponibili in base alle esigenze del cliente e del progetto.

La superficie di tenuta deve essere protetta durante il trattamento superficiale, l'imballaggio, lo stoccaggio e il trasporto per evitare graffi, ammaccature, corrosione o altri danni che potrebbero compromettere le prestazioni di tenuta.

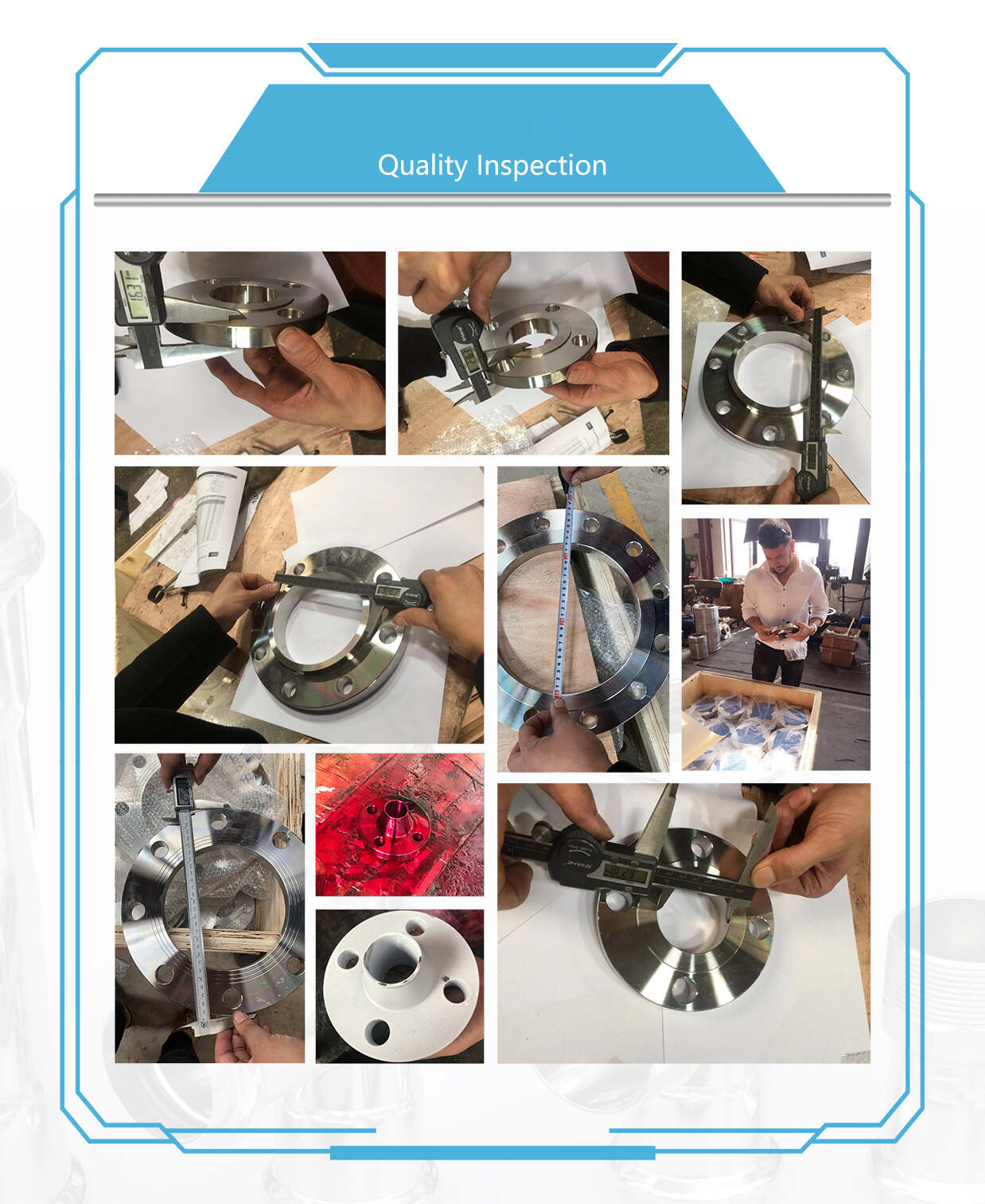

Elementi di prova del prodotto

Le procedure di test e ispezione disponibili includono:

• Test ad ultrasuoni (UT)

• Esame radiografico (RT), quando tecnicamente applicabile

• Identificazione positiva del materiale (PMI)

• Test con liquidi penetranti (PT)

• Controllo dimensionale

• Ispezione superficiale e visiva

• Test di durezza

• Verifica del certificato dei materiali

• Controllo della marcatura e della tracciabilità

I metodi di prova, i criteri di accettazione, i rapporti di campionamento e gli standard di ispezione richiesti devono essere confermati prima della produzione.

I requisiti dei test possono variare in base alla qualità del materiale, alle dimensioni della forgiatura, alla classe di pressione, alle specifiche del cliente e allo standard di progetto applicabile.

Rapporti e certificati di ispezione di fabbrica

Rapporti di ispezione e documenti di supporto sulla qualità possono essere forniti in base ai requisiti dell'ordine confermato, tra cui:

• Certificato di ispezione delle materie prime

• EN 10204 3.1 Certificato di prova dei materiali

• Rapporto sui test non distruttivi

• Rapporto sui test ad ultrasuoni

• Rapporto di prova PMI

• Rapporto sul test dei liquidi penetranti

• Rapporto di controllo dimensionale

• Rapporto sul test di durezza

• Rapporto di ispezione di terze parti

• Altri documenti di qualità specifici del progetto

È possibile organizzare ispezioni di terze parti, test assistiti o documentazione aggiuntiva se confermati prima della produzione.

Controllo qualità del prodotto

LIANHE adotta un sistema di gestione della qualità basato sulla norma ISO 9001:2015. I processi di produzione sono controllati per supportare la tracciabilità dei materiali, l'accuratezza dimensionale, la produzione coerente e l'ispezione documentata.

Le principali procedure di controllo qualità includono:

1. Verifica dei gradi delle materie prime, dei numeri di calore, delle dimensioni e dei certificati dei materiali.

2. Condurre test PMI quando richiesto per confermare il grado della lega.

3. Monitoraggio della temperatura di forgiatura, formatura e processi di trattamento termico.

4. Ispezione delle dimensioni durante lavorazioni di sgrossatura e di precisione.

5. Controllo della geometria della superficie di tenuta, delle condizioni della superficie e della finitura.

6. Verifica della quantità, del diametro, della posizione e dell'allineamento dei fori dei bulloni.

7. Esecuzione di test non distruttivi e di durezza applicabili.

8. Controllo delle marcature del prodotto rispetto all'ordine e ai certificati dei materiali.

9. Esecuzione dell'ispezione visiva e dimensionale finale prima dell'imballaggio.

10. Verifica di quantità, etichette, contrassegni di spedizione e imballaggio prima della spedizione.

I prodotti vengono approvati per la consegna dopo aver completato le procedure di ispezione applicabili.

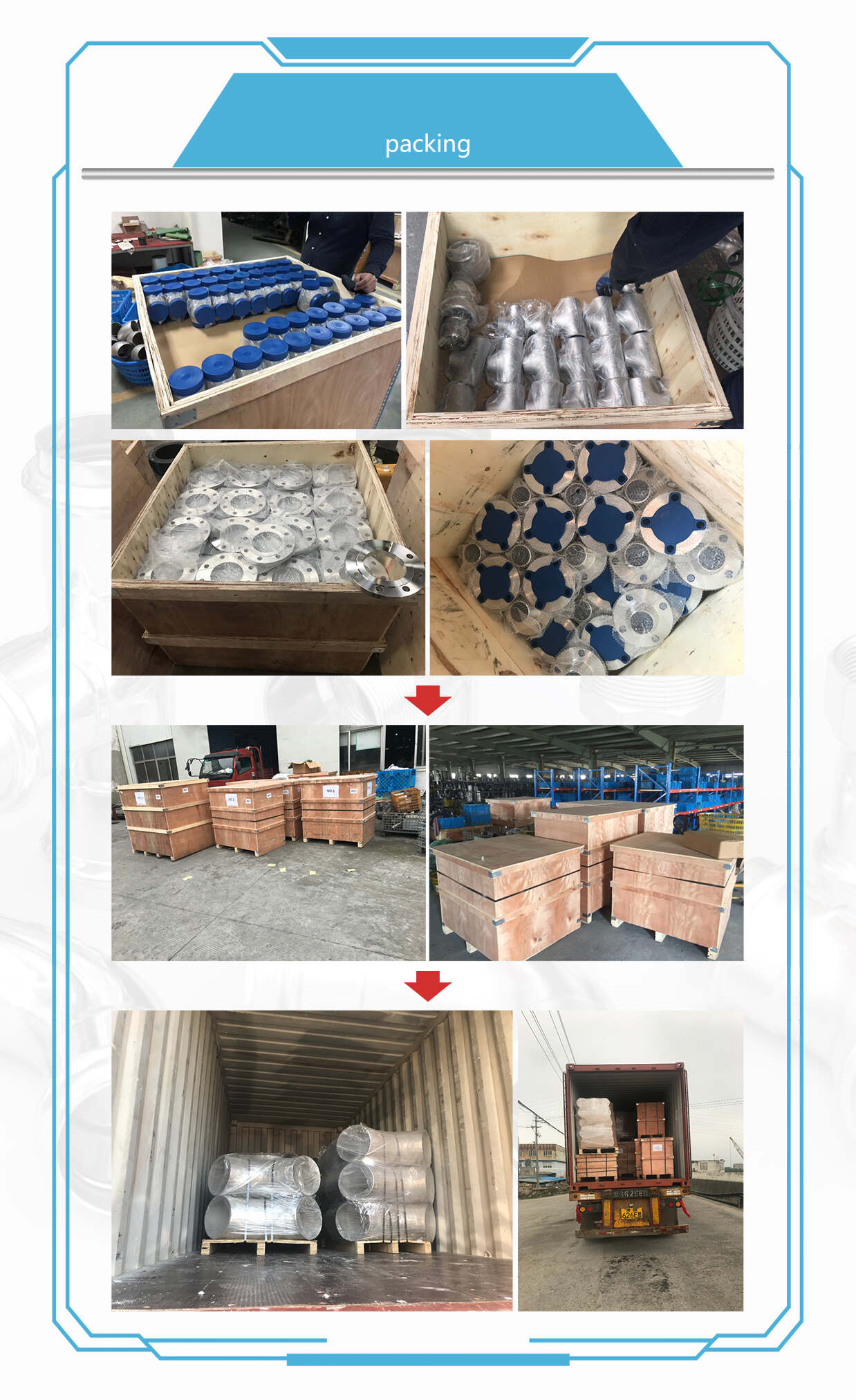

Confezione

Ogni prodotto è protetto con pluriball o copertura in plastica per ridurre l'esposizione a polvere, umidità, urti e danni alla superficie.

I prodotti vengono quindi imballati in casse di legno o fissati su pallet in base alle dimensioni, al peso, alla quantità e al metodo di trasporto selezionato.

È possibile utilizzare coperture protettive o separatori per proteggere le superfici di tenuta lavorate durante lo stoccaggio e il trasporto internazionale.

È possibile fornire casse di legno, pallet, etichette, codici a barre, loghi dei clienti e altri sistemi di imballaggio personalizzati in base ai requisiti dell'ordine confermato.

Termini di pagamento

Il nostro termine di pagamento standard è un deposito T/T del 30% pagato in anticipo, con il restante saldo T/T del 70% pagato prima della consegna.

Accordi di pagamento specifici possono essere discussi in base al valore dell'ordine, alla qualità del materiale, ai requisiti di produzione e alle condizioni di cooperazione.

I metodi di pagamento disponibili includono:

• Bonifico bancario T/T

• Unione occidentale

• PayPal

• Altri metodi di pagamento concordati di comune accordo

Termini di spedizione

Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU

I metodi di trasporto disponibili includono:

• Trasporto marittimo

• Trasporto terrestre

• Trasporto ferroviario

• Trasporto su camion

• Trasporto aereo

• Servizio espresso internazionale

Il metodo di spedizione può essere selezionato in base al peso del prodotto, al volume del pacco, alla destinazione, al programma di consegna richiesto e al budget di trasporto.

I costi di spedizione, i tempi di transito, l'imballaggio per l'esportazione e le condizioni di consegna devono essere confermati prima della spedizione.
