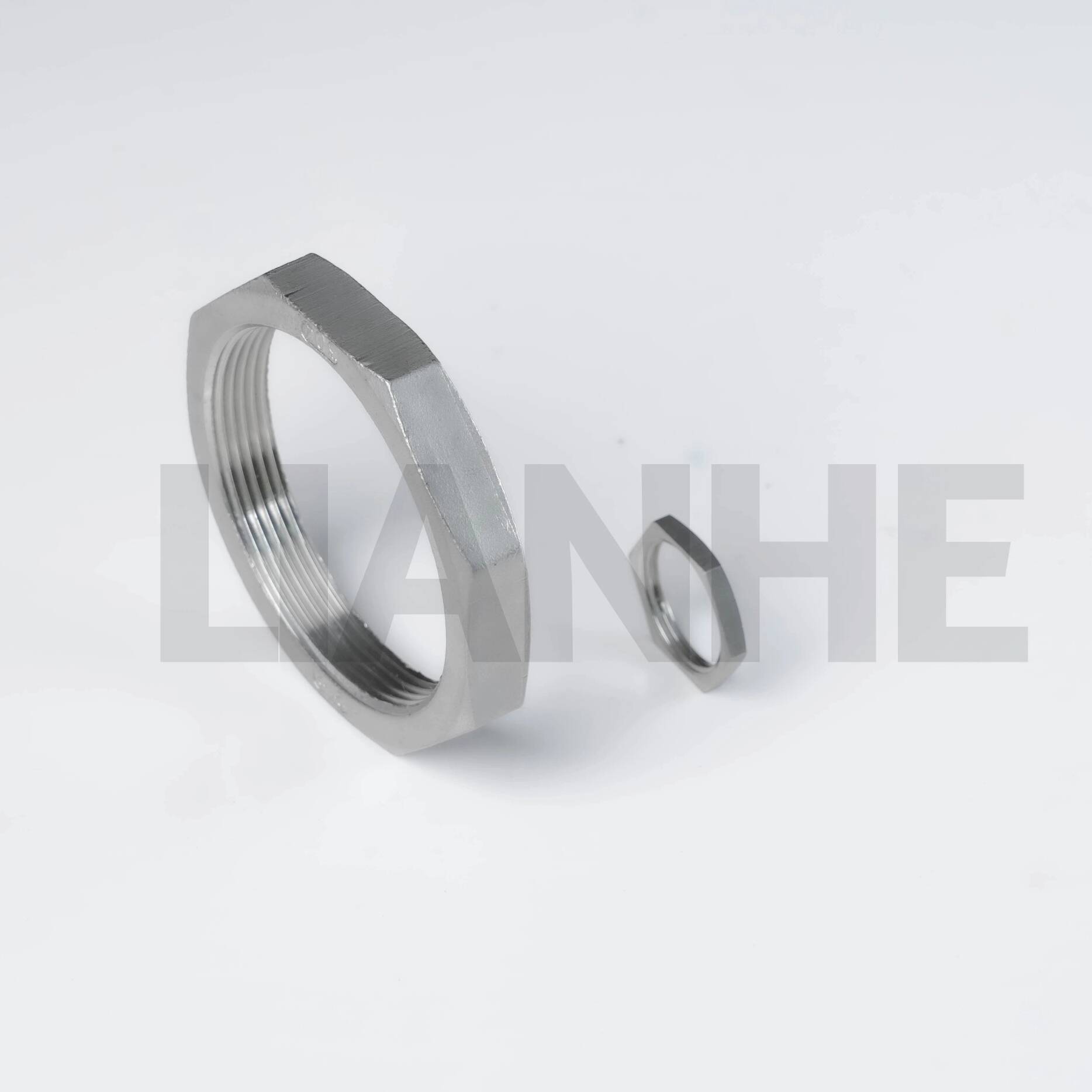

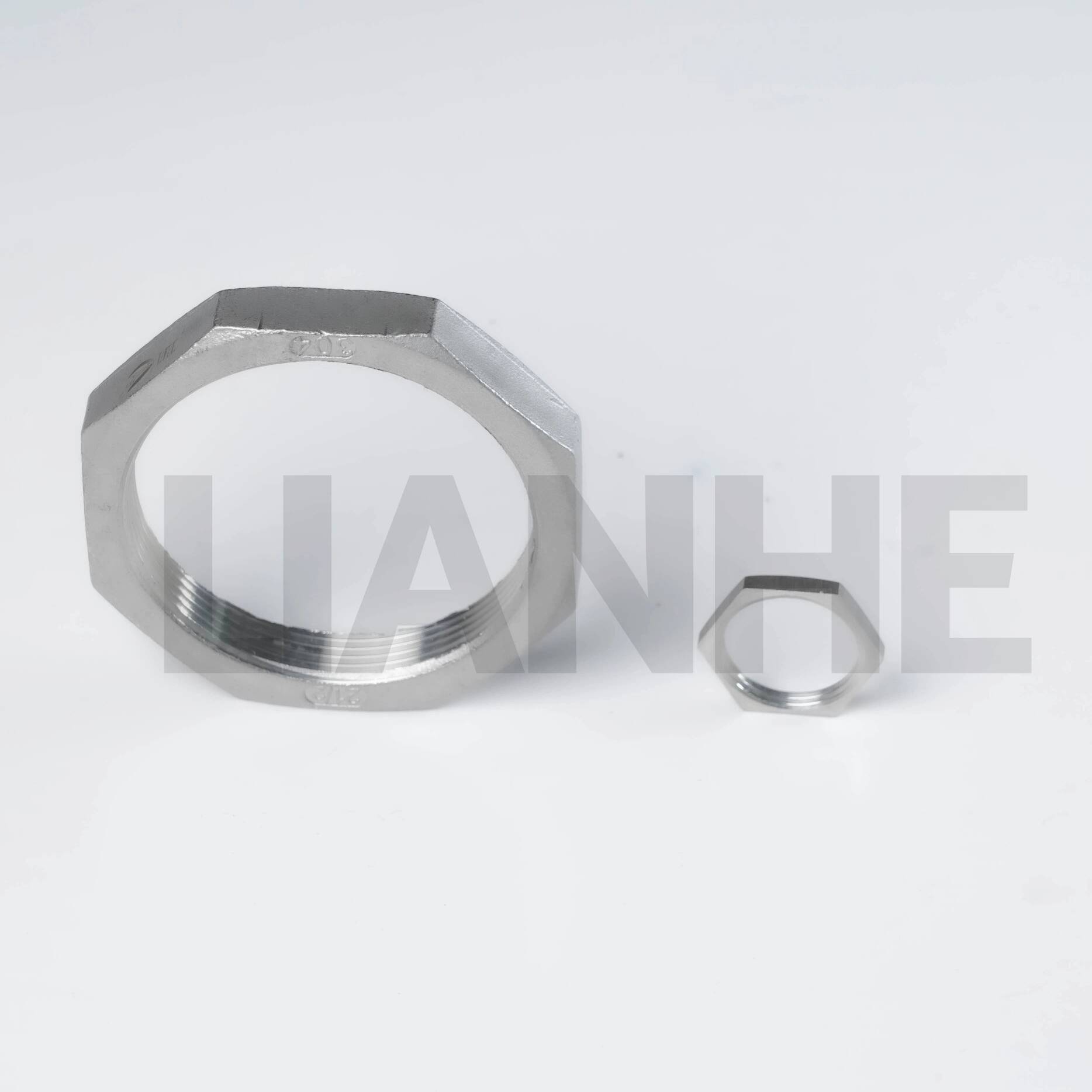

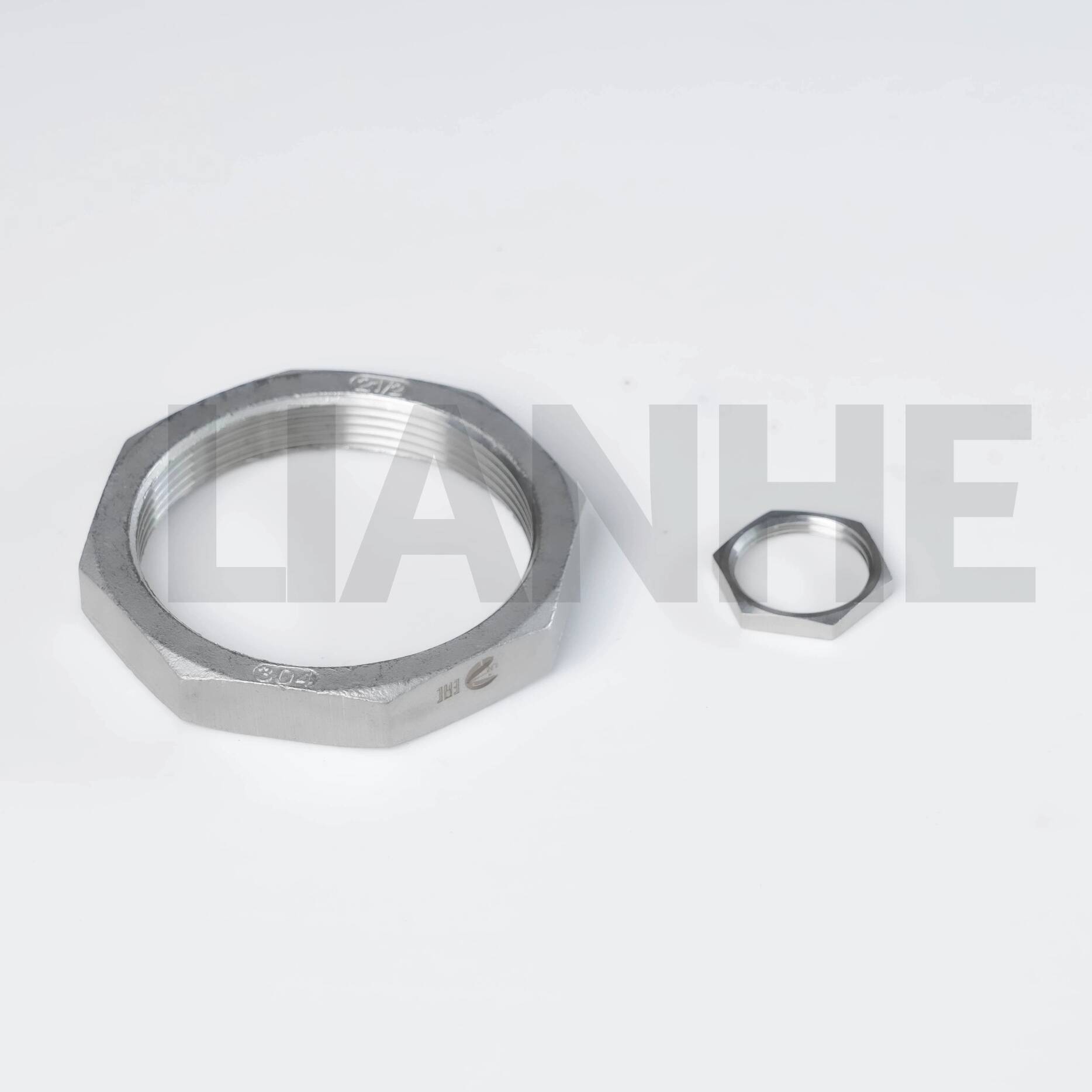

Intervallo di dimensioni:1/8"–4" (DN6–DN100)
Valutazione della pressione:Classe 150
Standard applicabili:MSS SP-43, ISO 4144 e GB/T 26120
Tipo di connessione:Connessione filettata femmina
Standard di filettatura disponibili:
BS 21: BSPT e BSPP
ANSI B2.1: TNP
DIN 259 e DIN 2999
ISO228
Processo di produzione:Corpo in microfusione con lavorazione CNC di precisione
Materiali disponibili:
SS304, CF8, SUS304 e 1.4308
SS316, CF8M, SUS316 e 1.4408
SS304L
SS316L
Trattamento superficiale:Decapaggio
Marcatura del prodotto:Logo LIANHE + dimensioni + qualità del materiale. Loghi dei clienti, marchi privati, informazioni sui lotti e altri contrassegni personalizzati possono essere applicati in base a requisiti specifici.
Imballaggio standard:Sacchetti di plastica, cartoni per l'esportazione, casse di legno o pallet
Certificati:ISO 9001:2015, GB/T 19001-2016 e documentazione CE per i prodotti applicabili
Marca:LIANHE
Codice SA: 7307220000
Luogo di origine:Wenzhou, Zhejiang, Cina
La dimensione finale, il grado del materiale, lo standard della filettatura, la pressione nominale, il trattamento superficiale, la marcatura e i requisiti di ispezione devono essere confermati in base all'applicazione prevista e al componente filettato maschio accoppiato.
Sono disponibili connessioni filettate femmina secondo le specifiche BS 21, ANSI B2.1, DIN 259/2999 e ISO 228.
Le opzioni di filettatura disponibili includono:
TNP
BSPT
BSPP
DIN 259
DIN 2999
ISO228
Le filettature NPT, BSPT e BSPP possono utilizzare profili, caratteristiche di conicità, dimensioni del passo e metodi di tenuta diversi. Non devono essere utilizzati in modo intercambiabile a meno che la loro compatibilità dimensionale e di tenuta non sia stata tecnicamente confermata.
Le filettature dei tubi conici generalmente utilizzano l'innesto della filettatura insieme a un nastro o composto sigillante adatto. Le filettature parallele possono richiedere una guarnizione, un O-ring, una superficie di tenuta o un altro componente di tenuta, a seconda della struttura del prodotto.
I clienti devono specificare il tipo di filettatura completo, la dimensione nominale, il metodo di tenuta e le informazioni sui componenti di accoppiamento quando richiedono un preventivo.
I prodotti sono disponibili in acciaio inossidabile SS304, SS316, SS304L e SS316L.
SS304 offre una buona resistenza generale alla corrosione per l'acqua e molti ambienti industriali standard. CF8 è un grado di acciaio inossidabile fuso comunemente utilizzato associato alla famiglia di materiali 304.
L'SS316 fornisce una migliore resistenza alla corrosione in molti ambienti chimici e contenenti cloruri. CF8M è un grado di acciaio inossidabile fuso contenente molibdeno comunemente associato alla famiglia di materiali 316.
I gradi SS304L e SS316L a basso tenore di carbonio possono essere selezionati quando è richiesta una migliore saldabilità o una ridotta sensibilità alla corrosione intergranulare.
Il materiale appropriato deve essere selezionato in base al mezzo trasportato, alla concentrazione chimica, alla temperatura operativa, alla pressione del sistema, alle condizioni di corrosione e alla durata di servizio richiesta.
Il corpo del prodotto è realizzato mediante fusione a cera persa in acciaio inossidabile e rifinito mediante lavorazione CNC di precisione.
Le principali fasi produttive possono comprendere:
Preparazione della materia prima
Produzione modelli in cera
Preparazione del guscio ceramico
Rimozione della cera
Fusione e fusione dell'acciaio inossidabile
Rimozione conchiglia e pulizia del getto
Trattamento termico, ove richiesto
Lavorazione CNC
Lavorazione filettatura femmina
Decapaggio
Ispezione e marcatura
Confezione
La microfusione supporta la produzione di componenti coerenti in acciaio inossidabile con geometria complessa. La lavorazione CNC aiuta a mantenere la precisione della filettatura, le dimensioni critiche e la compatibilità con lo standard di connessione specificato.
I prodotti finiti vengono decapati dopo la fusione e la lavorazione.
Il decapaggio può aiutare a rimuovere incrostazioni di ossido, tinta dovuta al calore, ferro libero e altre contaminazioni superficiali introdotte durante la produzione. Aiuta anche a ripristinare una superficie dell'acciaio inossidabile pulita e uniforme.
Ulteriori operazioni di sgrassaggio, passivazione, lucidatura o pulizia specializzata possono essere disponibili in base alle esigenze del cliente e del progetto.
Le superfici di tenuta filettate e critiche devono essere protette durante il trattamento, la movimentazione, l'imballaggio, lo stoccaggio e il trasporto.
I contrassegni standard dei prodotti possono includere:
LogoLIANHE
Dimensioni del prodotto
Grado del materiale in acciaio inossidabile
Informazioni sul lotto o sulla tracciabilità, quando richiesto
Loghi dei clienti, marchi privati, numeri di progetto e altri contrassegni personalizzati possono essere applicati in base ai requisiti dell'ordine confermato.
Il metodo e il contenuto della marcatura devono essere confermati prima della produzione, in particolare quando è richiesta la marcatura laser permanente o la tracciabilità completa del lotto.
Rapporti di ispezione e documenti di qualità possono essere forniti in base alle specifiche confermate e ai requisiti dell'ordine, tra cui:
EN 10204 3.1 Certificato di prova dei materiali
Certificato della materia prima
Rapporto dell'esame radiografico, quando applicabile
Rapporto di controllo dimensionale
Rapporto di ispezione del filo
Rapporto di ispezione della superficie
Rapporto di ispezione di terze parti
Altri documenti di qualità specifici del progetto
L'ambito di ispezione richiesto, il rapporto di prova, la documentazione e le modalità di testimonianza di terze parti devono essere confermati prima della produzione.
LIANHE applica procedure di ispezione durante la verifica delle materie prime, la microfusione, la lavorazione CNC, la lavorazione dei fili, il decapaggio, la marcatura dei prodotti e l'imballaggio.
Le principali procedure di controllo qualità includono:
Ispezione delle dimensioni delle materie prime in entrata, delle qualità dei materiali e dei certificati di supporto.
Controllo dell'aspetto del getto, delle dimensioni critiche e delle condizioni della superficie.
Ispezione delle dimensioni della filettatura femmina durante la lavorazione CNC.
Verifica del profilo della filettatura, delle dimensioni, del passo e del risultato del calibro dopo la lavorazione.
Controllo delle superfici del prodotto dopo il decapaggio.
Verifica di loghi, contrassegni di dimensioni, contrassegni di materiali e altre informazioni specificate.
Esecuzione dell'ispezione visiva e dimensionale finale prima dell'imballaggio.
Controllo di quantità, materiali di imballaggio, etichette, contrassegni di spedizione e altri dettagli dell'ordine prima della consegna.
I prodotti vengono approvati per la spedizione dopo aver completato le procedure di ispezione applicabili.
Ulteriori test PMI, test di pressione, test di durezza, analisi chimiche, report dimensionali o ispezioni di terze parti possono essere organizzati in base alle esigenze del cliente.
La produzione OEM è accettata. I prodotti possono essere fabbricati in base a disegni, campioni, specifiche tecniche, dimensioni, materiali, requisiti di filettatura, marcature e istruzioni di imballaggio del cliente.
I clienti che richiedono una produzione personalizzata devono fornire:
Disegno tecnico o campione fisico
Dimensioni del prodotto
Tipo e dimensione della filettatura femmina
Grado del materiale in acciaio inossidabile
Requisiti di pressione e temperatura
Mezzo trasportato
Quantità richiesta
Requisiti di ispezione
Istruzioni per la marcatura e l'imballaggio
La fattibilità della produzione, i requisiti degli utensili, la quantità minima dell'ordine, il prezzo e i tempi di consegna saranno confermati dopo la revisione tecnica.
Campioni gratuiti:I campioni possono essere forniti gratuitamente per la verifica dimensionale, la compatibilità della filettatura e la valutazione della qualità.
La disponibilità dei campioni dipende dalla dimensione richiesta, dalla qualità del materiale, dalle specifiche della filettatura e dall'inventario attuale. Le spese di spedizione espressa internazionale sono normalmente a carico del destinatario, salvo diverso accordo.
Ogni prodotto è protetto con un sacchetto di plastica per ridurre l'esposizione a polvere, umidità e contaminazione superficiale.
I prodotti vengono quindi imballati in cartoni rinforzati per l'esportazione e consolidati in casse di legno o su pallet in base alla quantità dell'ordine, alle dimensioni del prodotto e al metodo di trasporto selezionato.
Cartoni personalizzati, loghi dei clienti, etichette, codici a barre, protezioni per pallet e altre soluzioni di imballaggio possono essere forniti in base ai requisiti confermati.
Il nostro termine di pagamento standard è un deposito T/T del 30% pagato in anticipo, con il restante saldo T/T del 70% pagato prima della consegna.
I metodi di pagamento disponibili includono:
Bonifico bancario T/T
Unione occidentale
PayPal
Altri metodi concordati di comune accordo
Modalità di pagamento specifiche possono essere discusse in base al valore dell'ordine e alle condizioni di cooperazione.
Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU
I prodotti possono essere consegnati tramite:
Trasporto marittimo
Trasporto aereo
Trasporto terrestre
Servizio espresso internazionale
Il metodo di spedizione può essere selezionato in base alla quantità dell'ordine, al volume del pacco, alla destinazione, al programma di consegna richiesto e al budget di trasporto.
