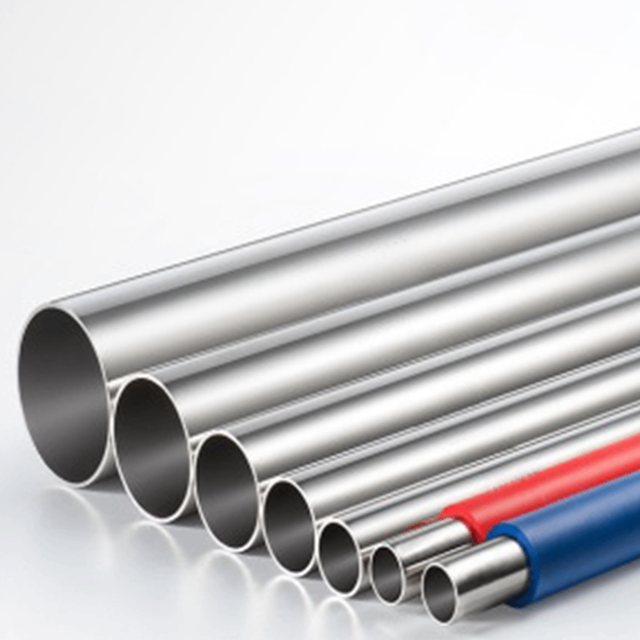

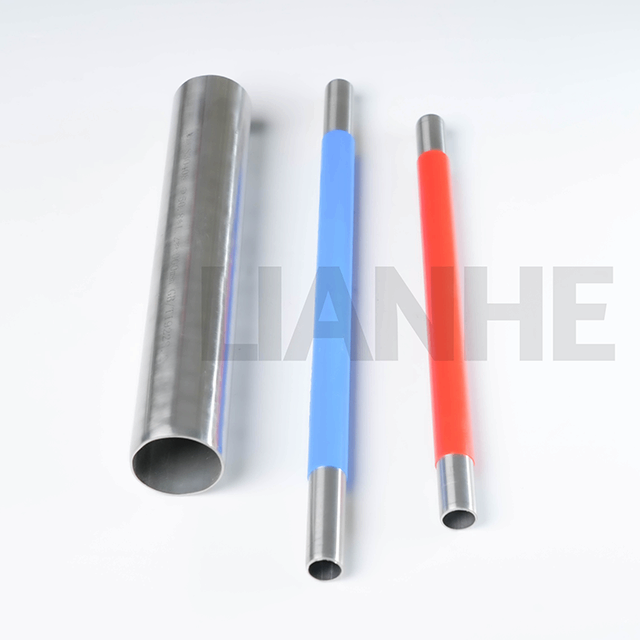

Tubo dell'acqua in acciaio inossidabile

Specifiche tecniche

Intervallo di dimensioni:1/4"–8" (DN10–DN200)

Spessore della parete:0,6–5,0 mm

Standard applicabili:GB/T 19228.1-2011, EN, DIN e ASME

Materiali disponibili:

• 0Cr18Ni9, SS304, S30408, SUS304 e 1.4301

• 0Cr17Ni12Mo2, SS316 e SUS316

• SS304L, S30403 e 1.4306

• SS316L, S31603 e 1.4404

Materiali disponibili per gli anelli di tenuta:CIIR, EPDM, PTFE e NBR

Pressione nominale:PN16

Pressione di prova idrostatica:2,5MPa

Pressione di prova di tenuta all'aria:1,05 MPa

Intervallo di temperatura della guarnizione applicabile:Da -20°C a +110°C

Processo di produzione:ERW e Saldatura

Opzioni di trattamento superficiale:Lucidatura a vibrazione, lucidatura magnetica e decapaggio

Marcatura del prodotto:LOGO–OD–W.T.–Materiale. Loghi dei clienti, marchi privati, informazioni sui lotti e altri contrassegni personalizzati possono essere applicati in base a requisiti specifici.

Imballaggio standard:Borse di plastica, cartoni per l'esportazione e casse di legno

Certificati:GB/T 19001-2016, ISO 9001:2015, documentazione CE per i prodotti applicabili e licenza sanitaria

Marca:LIANHE

Codice SA: 7307230000

Luogo di origine:Wenzhou, Zhejiang, Cina

I limiti effettivi di pressione e temperatura di esercizio dipendono dalle dimensioni del prodotto, dallo spessore delle pareti, dal tipo di acciaio inossidabile, dal materiale dell'anello di tenuta, dal mezzo trasportato, dalla struttura di connessione e dallo standard di progetto applicabile.

Supporti applicabili

I prodotti possono essere forniti per l'uso con mezzi liquidi e gassosi compatibili, tra cui:

• Acqua potabile

• Acqua fredda e acqua calda

• Acque reflue

• Acqua industriale

• Olio e mezzi liquidi compatibili

• Gas e mezzi gassosi compatibili

Prima di ordinare, i clienti devono confermare la compatibilità del tipo di acciaio inossidabile e del materiale dell'anello di tenuta con il mezzo trasportato, la temperatura operativa, la pressione del sistema e la durata prevista.

Per acqua potabile, gas, petrolio, vapore, prodotti chimici o altri fluidi specializzati, potrebbero essere necessari ulteriori test, certificazioni o documentazione specifica per il progetto.

Aree di applicazione

I prodotti possono essere utilizzati in una varietà di progetti commerciali, residenziali, marini, industriali e infrastrutturali, tra cui:

• Progetti di ingegneria e infrastrutture

• Navi e installazioni di tubazioni marine

• Edifici commerciali

• Edifici residenziali

• Ospedali e strutture mediche

• Alberghi e strutture pubbliche

• Attrezzature per la protezione dell'ambiente

• Sistemi di trattamento dell'acqua

• Impianti di riscaldamento

• Sistemi di climatizzazione

• Impianti di lavorazione industriale

Possono essere applicati in sistemi di approvvigionamento idrico, condotte dirette di acqua potabile, sistemi di distribuzione del gas, sistemi di acque reflue, condotte di protezione ambientale, sistemi di vapore, reti di riscaldamento, condotte di condizionamento dell'aria e sistemi idrici industriali.

La configurazione del prodotto finale deve essere selezionata in base alla pressione di esercizio, alla temperatura, al mezzo trasportato, alla qualità del materiale, allo spessore della parete, al materiale dell'anello di tenuta, alla struttura di connessione e ai requisiti del progetto locale.

Vantaggi del prodotto

1. Elevata resistenza meccanica e stabilità strutturale

2. Eccellente resistenza alla corrosione e all'ossidazione

3. Lunga durata operativa

4. Bassa resistenza al flusso interno

5. Buone vibrazioni e prestazioni sismiche

6. Prestazioni di connessione affidabili

7. Costruzione in acciaio inossidabile durevole e riciclabile

8. Installazione veloce e conveniente

9. Adatto per installazione nascosta ove consentito

10. Costi complessivi di installazione e manutenzione ridotti

11. Buona resistenza all'usura e alla deformazione

12. Costruzione igienica per idonei sistemi di acqua potabile

13. Prestazioni di tenuta affidabili con rischio di perdite ridotto

La corretta preparazione del tubo, l'allineamento del prodotto, la scelta dell'anello di tenuta, l'assemblaggio dei componenti, la calibrazione dell'utensile e l'ispezione finale sono essenziali per prestazioni affidabili.

L'idoneità dell'installazione nascosta deve essere valutata in base alle normative edilizie locali, ai requisiti di accesso, alle condizioni di manutenzione e alla progettazione dell'intero sistema di tubazioni.

Opzioni dell'anello di tenuta

I materiali disponibili per gli anelli di tenuta includono CIIR, EPDM, PTFE e NBR. Ciascun materiale offre diversi livelli di resistenza alla temperatura, compatibilità chimica, elasticità e prestazioni di tenuta a lungo termine.

Il materiale appropriato per l'anello di tenuta deve essere selezionato in base a:

• Mezzo trasportato

• Temperatura operativa

• Pressione di esercizio

• Concentrazione chimica

• Requisiti relativi all'acqua potabile o all'igiene

• Vita utile prevista

• Ambiente di installazione

L'intervallo di temperatura indicato da -20°C a +110°C è un riferimento generale. L'effettivo intervallo consentito deve essere confermato in base al materiale della guarnizione selezionato, al fluido, alla pressione del sistema e alle condizioni di servizio.

Test del prodotto

Le procedure di test disponibili includono:

• Prova di pressione idrostatica

• Prova di tenuta all'aria

• Prova di pressione di esercizio

• Test di pressione negativa

• Prova di estrazione

• Test di ciclizzazione della temperatura dell'acqua fredda e calda

• Prova di flessione e torsione idrostatica

• Test di vibrazione idrostatica

• Prova di impatto idrostatico

Gli elementi di prova applicabili e il rapporto di campionamento dipendono dalla specifica selezionata, dallo standard governativo, dall'applicazione prevista e dal piano di ispezione confermato.

Ispezione della consegna

I prodotti vengono controllati prima della spedizione. L'ispezione della consegna standard copre:

• Grado del materiale in acciaio inossidabile

• Diametro esterno e spessore della parete

• Dimensioni e tolleranze del prodotto

• Dimensioni dell'area di connessione

• Stato delle superfici interne ed esterne

• Aspetto della saldatura, ove applicabile

• Prestazioni idrostatiche

• Prestazioni di tenuta all'aria

• Marcature del prodotto

• Quantità e imballaggi

Ulteriori elementi di ispezione possono essere organizzati in base agli standard applicabili e ai requisiti di progetto.

Rapporti e certificati di ispezione di fabbrica

Rapporti di ispezione e documenti di supporto sulla qualità possono essere forniti in base ai requisiti del prodotto e dell'ordine confermati, tra cui:

• EN 10204 3.1 Certificato di prova dei materiali

• Certificato di ispezione delle materie prime

• Rapporto dell'esame radiografico, quando applicabile

• Rapporto di prova idraulica

• Rapporto di controllo dimensionale

• Rapporto di ispezione della saldatura, ove applicabile

• Rapporto di prova di pressione e tenuta all'aria

• Rapporto di ispezione di terze parti

• Altri documenti di qualità specifici del progetto

L'ambito di ispezione richiesto, il rapporto di prova, la documentazione e le modalità di testimonianza di terze parti devono essere confermati prima della produzione.

Controllo qualità del prodotto

LIANHE applica procedure di ispezione in-process e finale durante tutta la preparazione, il taglio, la lavorazione, la formatura, la saldatura, il trattamento termico, la finitura superficiale, il test, la marcatura e l'imballaggio delle materie prime.

Le principali procedure di controllo qualità includono:

1. Ispezione del diametro esterno, dello spessore delle pareti, della qualità del materiale, della documentazione e delle condizioni superficiali delle materie prime in entrata.

2. Controllo della lunghezza, della posizione di taglio e delle condizioni finali delle materie prime dopo il taglio.

3. Ispezione delle aree di connessione, diametro esterno, spessore della parete e altre dimensioni critiche dopo la lavorazione e la formatura.

4. Controllo delle dimensioni della saldatura, dell'aspetto della saldatura, dell'allineamento e della qualità della superficie dopo la saldatura e la formatura.

5. Ispezione della superficie, delle dimensioni e delle aree di connessione dopo il trattamento termico, ove applicabile.

6. Verifica della qualità della superficie dopo la lucidatura a vibrazione, la lucidatura magnetica, il decapaggio o altri trattamenti superficiali.

7. Esecuzione di prove di pressione idraulica e di tenuta all'aria secondo i requisiti di ispezione applicabili.

8. Ispezione dei contrassegni, delle quantità, dei materiali di imballaggio, delle etichette e dei contrassegni di spedizione del prodotto prima della spedizione.

I prodotti vengono approvati per la consegna dopo aver completato le procedure di ispezione applicabili.

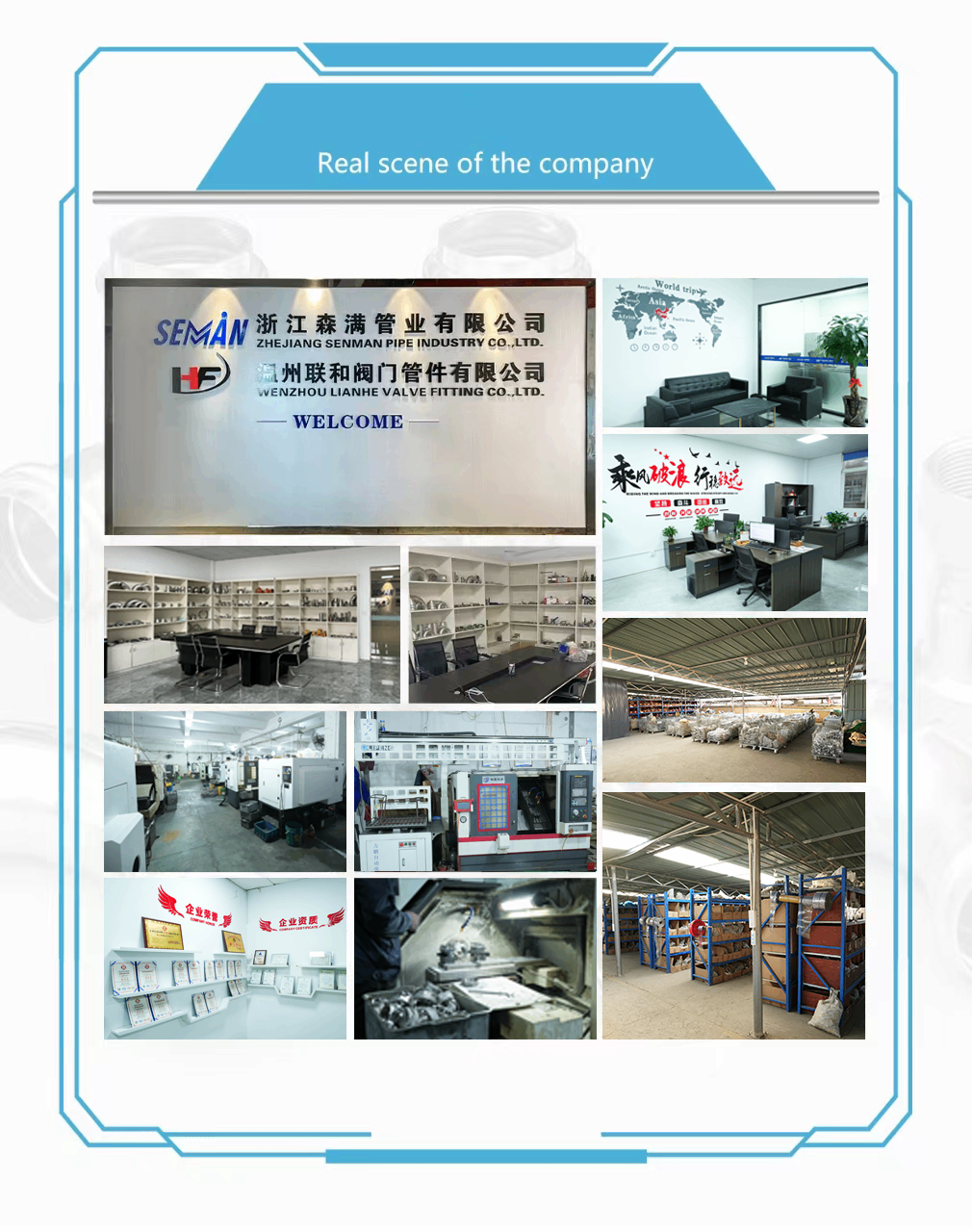

Attrezzature di produzione

Il nostro impianto di produzione è dotato di cinque linee di produzione automatiche per la saldatura di tubi, due macchine per il taglio laser, cinque macchine per la lucidatura a vibrazione, due macchine per la lucidatura magnetica, cinque unità di prova idraulica e di tenuta, tre macchine per formatura, tre macchine per scanalatura, due perforatrici, dieci torni CNC e sei macchine per la lavorazione finale.

Le attrezzature aggiuntive includono due macchine per idroformatura verticali, due macchine per idroformatura a telaio, dieci macchine per la piegatura di tubi, otto saldatrici automatiche ad arco di argon, quattro trafilatrici idrauliche, quattro punzonatrici idrauliche ad alta velocità, due macchine per marcatura laser, due unità di imballaggio e altre apparecchiature di produzione e ispezione correlate.

Queste capacità produttive supportano la preparazione delle materie prime, la lavorazione ERW, il taglio, la formatura, la saldatura, il trattamento termico, la finitura superficiale, i test, la marcatura, l'ispezione e l'imballaggio per l'esportazione.

Confezione

Ogni prodotto è protetto con un sacchetto di plastica per ridurre l'esposizione a umidità, polvere e contaminazione superficiale.

I prodotti vengono poi imballati in cartoni rinforzati per l'esportazione e consolidati in casse di legno quando richiesto.

È possibile fornire cartoni personalizzati, loghi dei clienti, etichette, codici a barre, imballaggi per pallet e altri sistemi di imballaggio per l'esportazione in base ai requisiti confermati.

Termini di pagamento

Il nostro termine di pagamento standard è un deposito T/T del 30% pagato in anticipo, con il restante saldo T/T del 70% pagato prima della consegna. Condizioni di pagamento specifiche possono essere discusse in base al valore dell'ordine e ai requisiti di cooperazione.

I metodi di pagamento disponibili includono:

• Bonifico bancario T/T

• Unione occidentale

• PayPal

• Altri metodi di pagamento concordati di comune accordo

Termini di spedizione

Termini commerciali disponibili:EXW, FOB, CFR, CIF, DDP e DDU

I prodotti possono essere consegnati tramite:

• Trasporto marittimo

• Trasporto aereo

• Trasporto terrestre

• Servizio espresso internazionale

Il metodo di spedizione può essere selezionato in base alla quantità dell'ordine, al volume del pacco, alla destinazione, al programma di consegna richiesto e al budget di trasporto.

Quantità minima di ordine e scorte

Quantità minima di ordine:Normalmente 5–10 pezzi, a seconda delle specifiche del prodotto e dell'inventario attuale.

Manteniamo l'inventario per molti prodotti normali e per le taglie comunemente richieste. I prodotti selezionati possono avere fino a 5.000 pezzi disponibili. Poiché i livelli di inventario cambiano continuamente, le quantità effettive e la disponibilità con consegna immediata devono essere riconfermate quando si richiede un preventivo.

Campioni e preventivi

Campioni gratuiti:I campioni possono essere forniti gratuitamente per la verifica dimensionale e la valutazione della qualità. Le spese di spedizione espressa internazionale sono normalmente a carico del destinatario.

Tempo di preventivo:Normalmente entro tre ore lavorative dalla ricezione delle specifiche complete e dei requisiti quantitativi.

Validità del preventivo:Normalmente 3–7 giorni, a seconda dei prezzi delle materie prime in acciaio inossidabile, dei tassi di cambio e delle attuali condizioni di mercato.

Tempi di consegna

I prodotti di dimensioni normali disponibili a magazzino possono normalmente essere consegnati entro 3-7 giorni.

Gli ordini che richiedono una nuova produzione richiedono normalmente circa 25 giorni. Il programma di consegna effettivo dipende dalle specifiche selezionate, dalla disponibilità dei materiali, dalla quantità dell'ordine, dai requisiti di ispezione, dall'imballaggio e dall'attuale piano di produzione in fabbrica.

Servizio post-vendita

Il nostro periodo di garanzia standard sulla qualità del prodotto è di un anno.

Se durante il periodo di garanzia viene confermato un problema di qualità correlato alla produzione, il nostro team indagherà sulla causa e fornirà una soluzione tecnica o post-vendita adeguata.

I clienti devono fornire il numero dell'ordine, le specifiche del prodotto, la qualità del materiale, lo spessore della parete, le condizioni di installazione, la pressione operativa, la temperatura operativa, il mezzo trasportato e foto o video pertinenti per assistere nella valutazione tecnica.

I nostri servizi

1. Approfondita conoscenza dei mercati internazionali e capacità di supportare le diverse esigenze tecniche e commerciali.

2. Produzione diretta dalla nostra fabbrica a Wenzhou, Zhejiang, Cina.

3. Un team tecnico e di produzione esperto focalizzato sul mantenimento di una qualità del prodotto costante.

4. Sistemi efficaci di produzione e controllo dei costi progettati per fornire prezzi di fabbrica competitivi.

5. Vasta esperienza nella produzione, nella gestione della qualità, nell'imballaggio per l'esportazione e nelle vendite internazionali.

Marca:LIANHE
Luogo di origine:Wenzhou, Zhejiang, Cina
