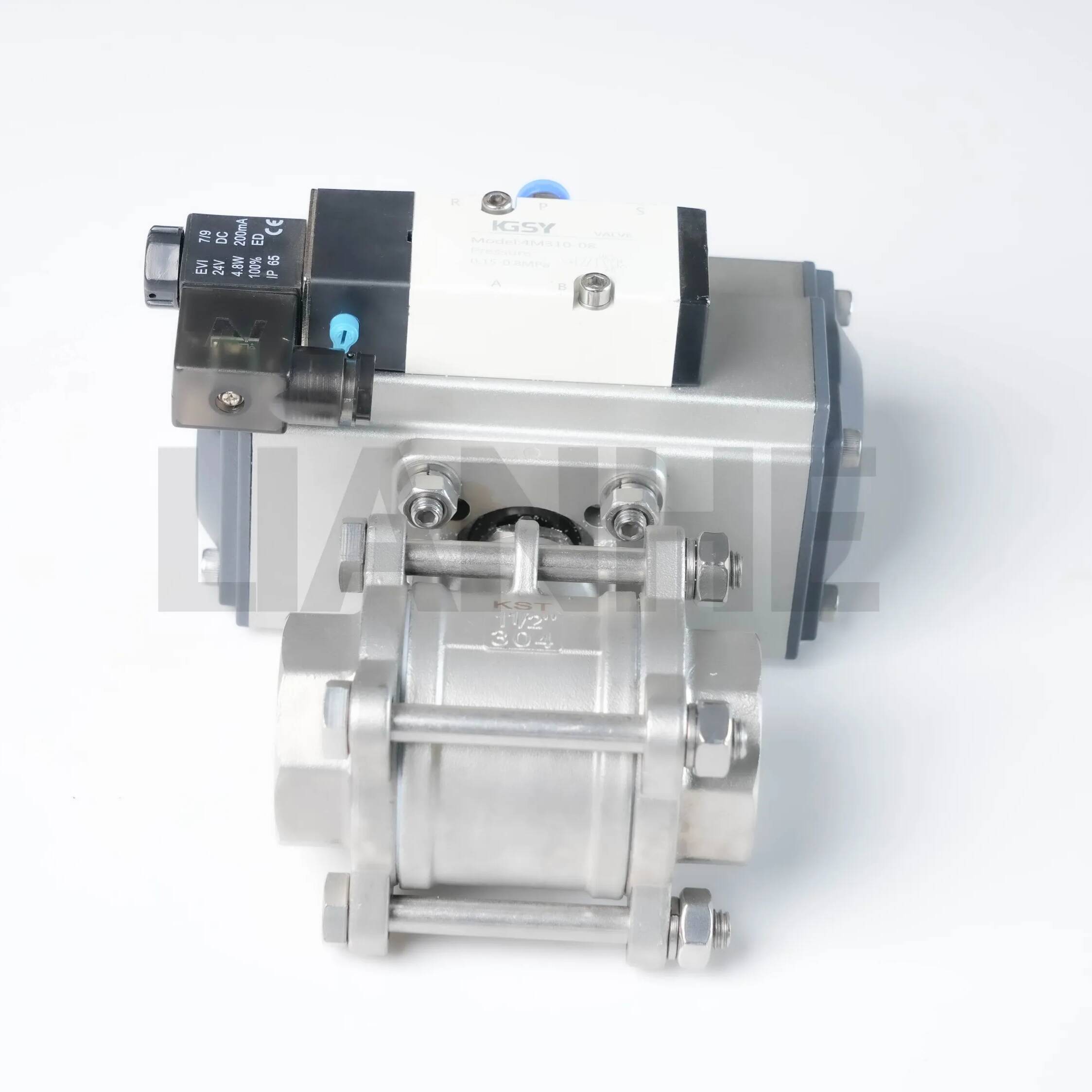

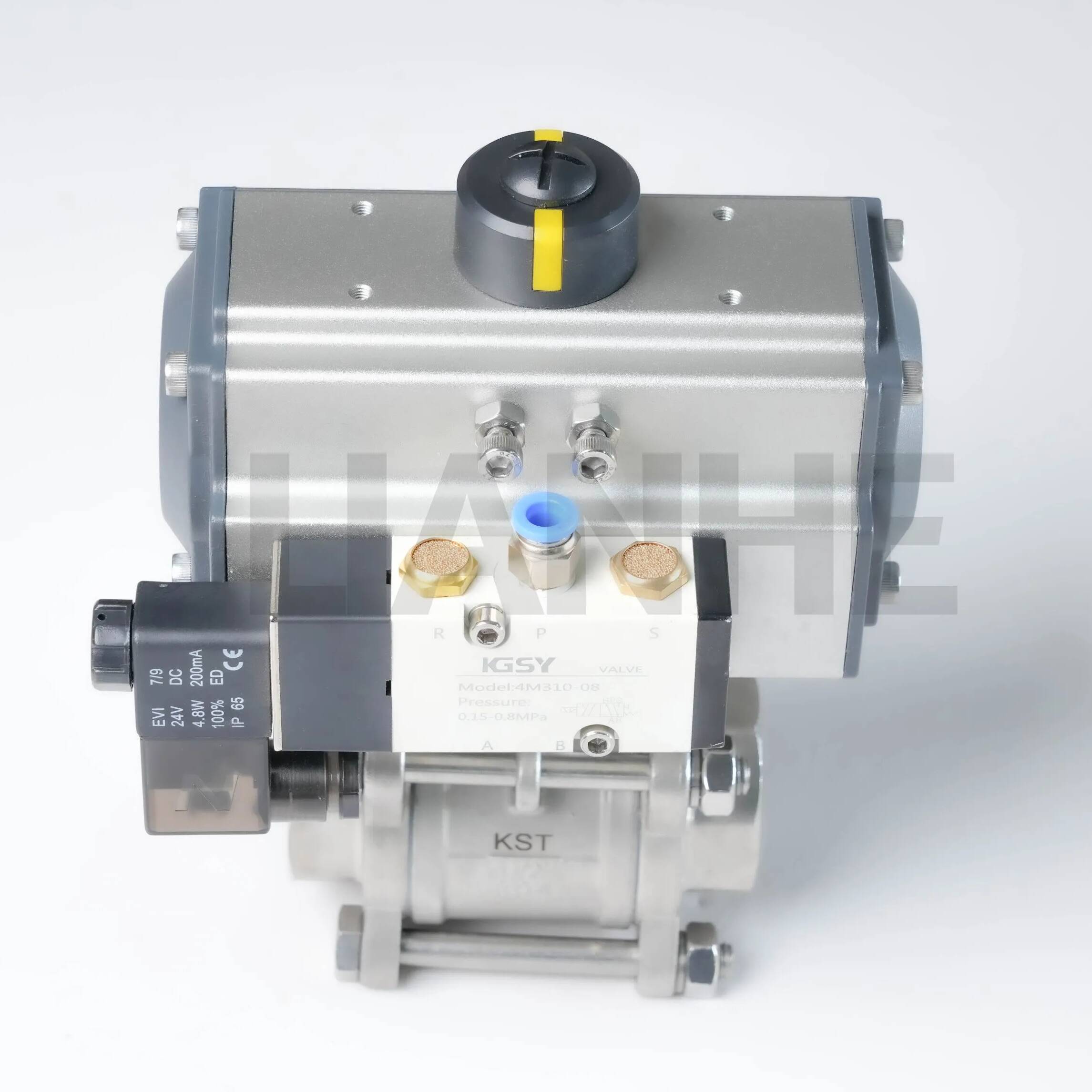

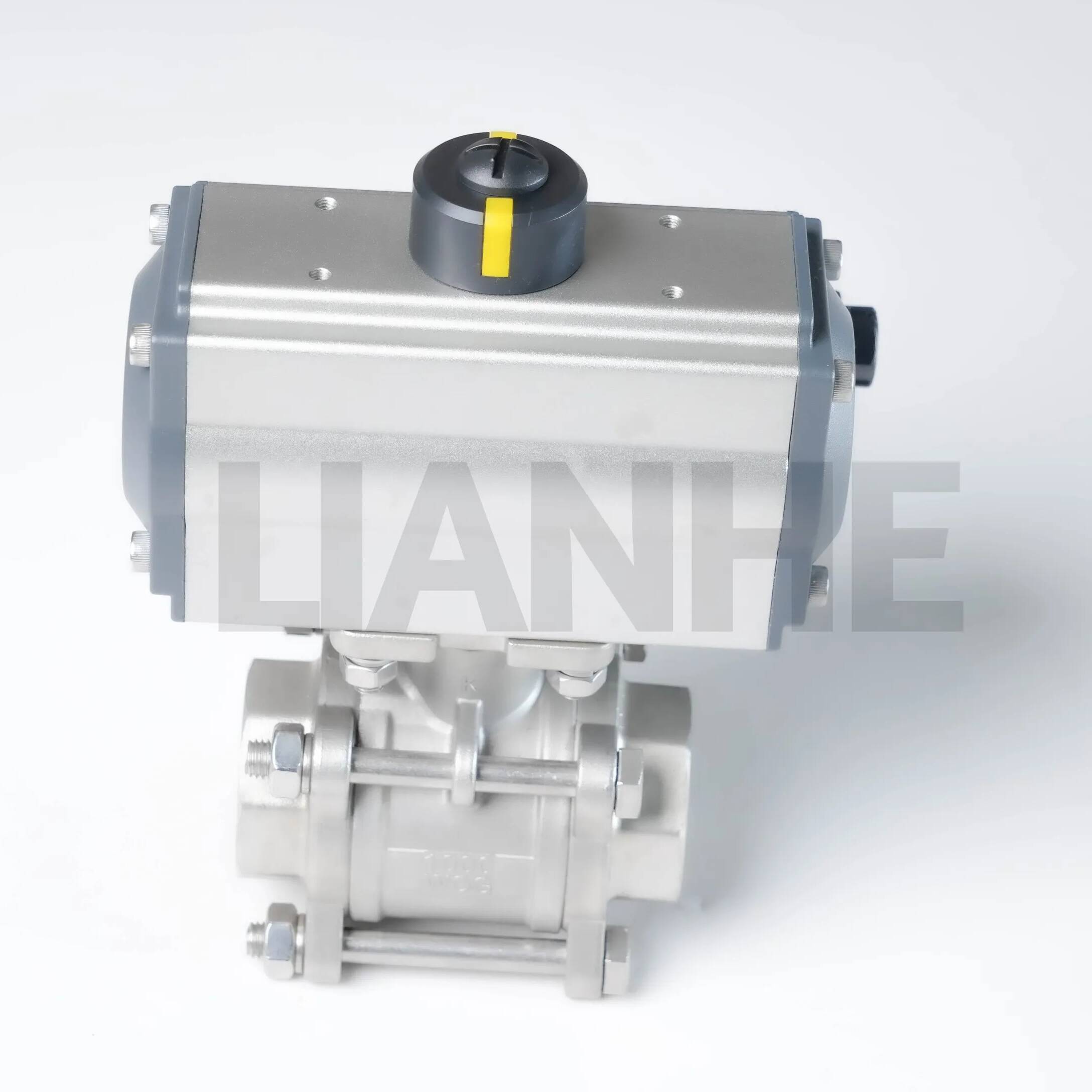

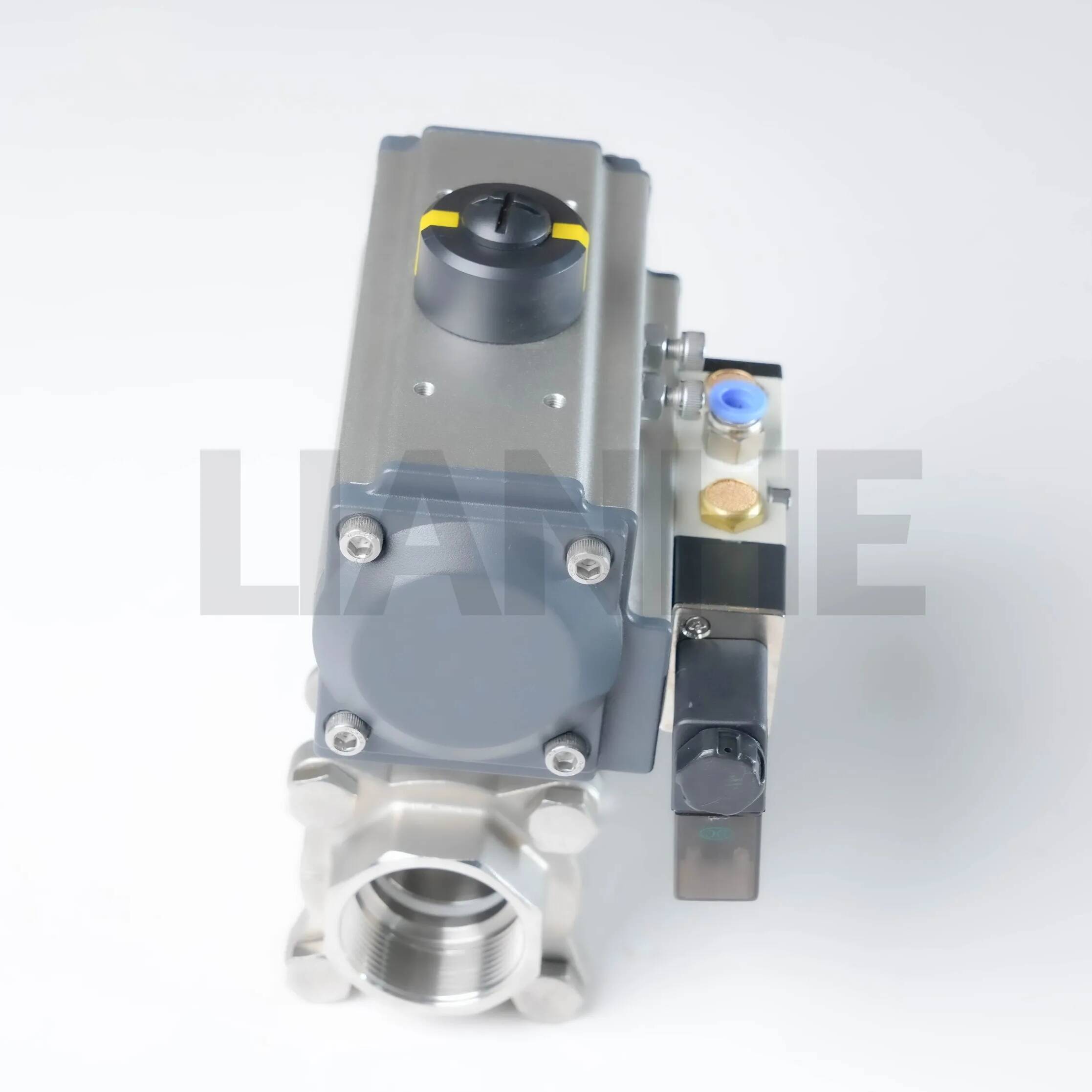

Valvola a sfera filettata in 3 pezzi ad azionamento elettrico per sistemi automatizzati

Panoramica

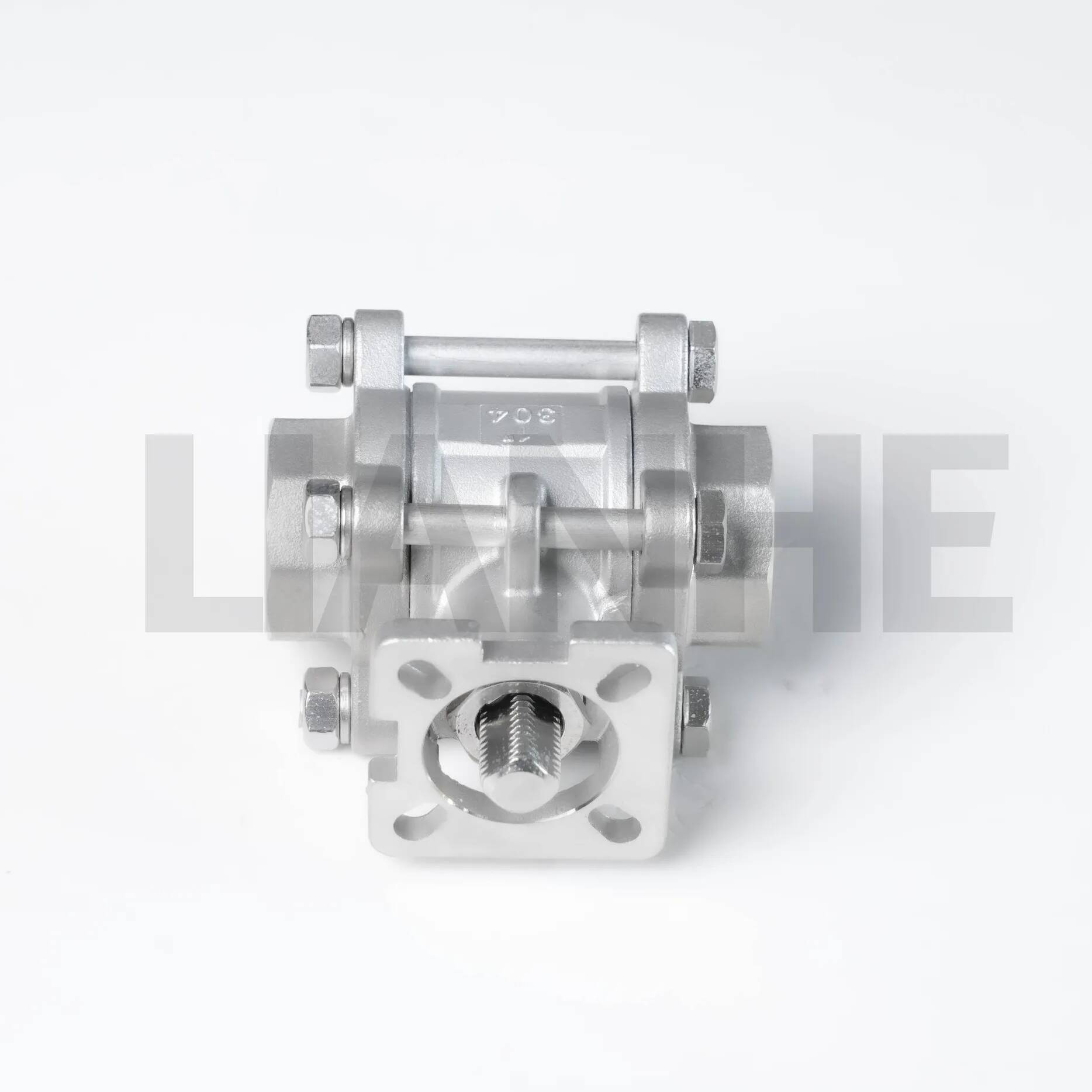

La valvola a sfera filettata a 3 pezzi con attuazione elettrica è una soluzione versatile di controllo del flusso progettata per sistemi industriali e commerciali automatizzati, che combina l'affidabilità di una valvola a sfera a tre pezzi con la precisione di un attuatore elettrico. Costruita in acciaio inossidabile 304, questa valvola è dotata di filettature NPT (ANSI B1.20.1) e di una piattaforma di montaggio ISO 5211 integrale, consentendo un'integrazione perfetta con i sistemi PLC/DCS per il funzionamento remoto o programmato.

Caratteristiche

Automazione Integrata:

Attuatore elettrico da 24 V CC o 230 V CA con funzionamento a quarto di giro di 90°, che offre posizione di sicurezza (aperto/chiuso) e uscite di coppia fino a 50 N·m per valvole da 2".

La piattaforma ISO 5211 elimina le piastre adattatrici, garantendo il montaggio diretto di attuatori di marchi come Rotork, Limitorque o Emerson, riducendo i tempi di installazione del 40%.

Connessioni filettate di precisione:

Filettature maschio/femmina NPT (ANSI B1.20.1) per il montaggio rapido con tubi in acciaio, rame o plastica, compatibile con tubi schedula 40/80 e testato a una pressione di esercizio di 1.500 PSI.

Filettature rivestite con composto antigrippaggio durante l'assemblaggio per evitare grippaggi nelle applicazioni con attuatori a coppia elevata.

Prestazioni di tenuta affidabili:

La sede in PTFE garantisce una chiusura a tenuta di bolle (API 598) fino a 180°C, con una sfera lucidata (Ra ≤0,8μm) che garantisce una coppia bassa (≤12 N·m per valvole da 2") e una durata di 1.000.000 di cicli.

Stelo a prova di esplosione e design a doppio blocco e spurgo (DBB) opzionali per applicazioni critiche per la sicurezza che richiedono l'isolamento della pressione sia a monte che a valle.

Flessibilità operativa:

Intervallo di temperatura: da -20°C a 180°C (sede in PTFE); Da -40°C a 260°C (sede RPTFE), adatto per linee di acqua calda, aria compressa e liquidi non corrosivi.

Gli interruttori di finecorsa e gli indicatori di posizione integrati forniscono feedback in tempo reale ai sistemi di controllo, garantendo una regolazione precisa del flusso.

Applicazione

Perfetto per il controllo automatizzato del flusso in diversi settori:

Controllo del processo: Funzionamento on/off remoto in serbatoi di miscelazione chimica, con acciaio inossidabile 304 conforme ai requisiti FDA per il contatto indiretto con gli alimenti nella produzione di bevande.

Sistemi HVAC: Controllo automatizzato dei circuiti dell'acqua refrigerata e dell'olio caldo negli edifici commerciali, integrandosi con BMS (Building Management Systems) per l'efficienza energetica.

Automazione industriale: Sistemi di trasporto pneumatico e linee di fluidi con braccio robotico, con attuazione elettrica che consente una risposta rapida (≤5 secondi per valvole da 2").

Trattamento delle acque: Spegnimento automatizzato nei sistemi di filtrazione e negli impianti di osmosi inversa, con filettature NPT che facilitano la sostituzione rapida in installazioni compatte.

Domande frequenti

D: Qual è il tempo di risposta dell'attuatore elettrico?

UN:Il tempo di risposta tipico è di 8-15 secondi per le valvole da 2", a seconda dei requisiti di tensione e coppia; consultare la scheda tecnica dell'attuatore per le specifiche esatte.

D: La valvola può essere azionata manualmente durante le interruzioni di corrente?

UN:Sì, la maggior parte degli attuatori è dotata di una leva di esclusione manuale per il funzionamento di emergenza, sebbene l'uso manuale regolare non sia consigliato per l'affidabilità a lungo termine.

D: L'attuatore è impermeabile??

UN:Gli attuatori sono classificati IP67 come standard, adatti per ambienti umidi; Sono disponibili varianti IP68 per applicazioni sommergibili (ad esempio bacini di trattamento delle acque reflue).

D: Come calibrare l'attuatore con la valvola?

UN:Utilizza lo strumento di calibrazione integrato per impostare le posizioni di apertura/chiusura, assicurando che la sfera si allinei con i finecorsa dell'attuatore per un feedback accurato.
