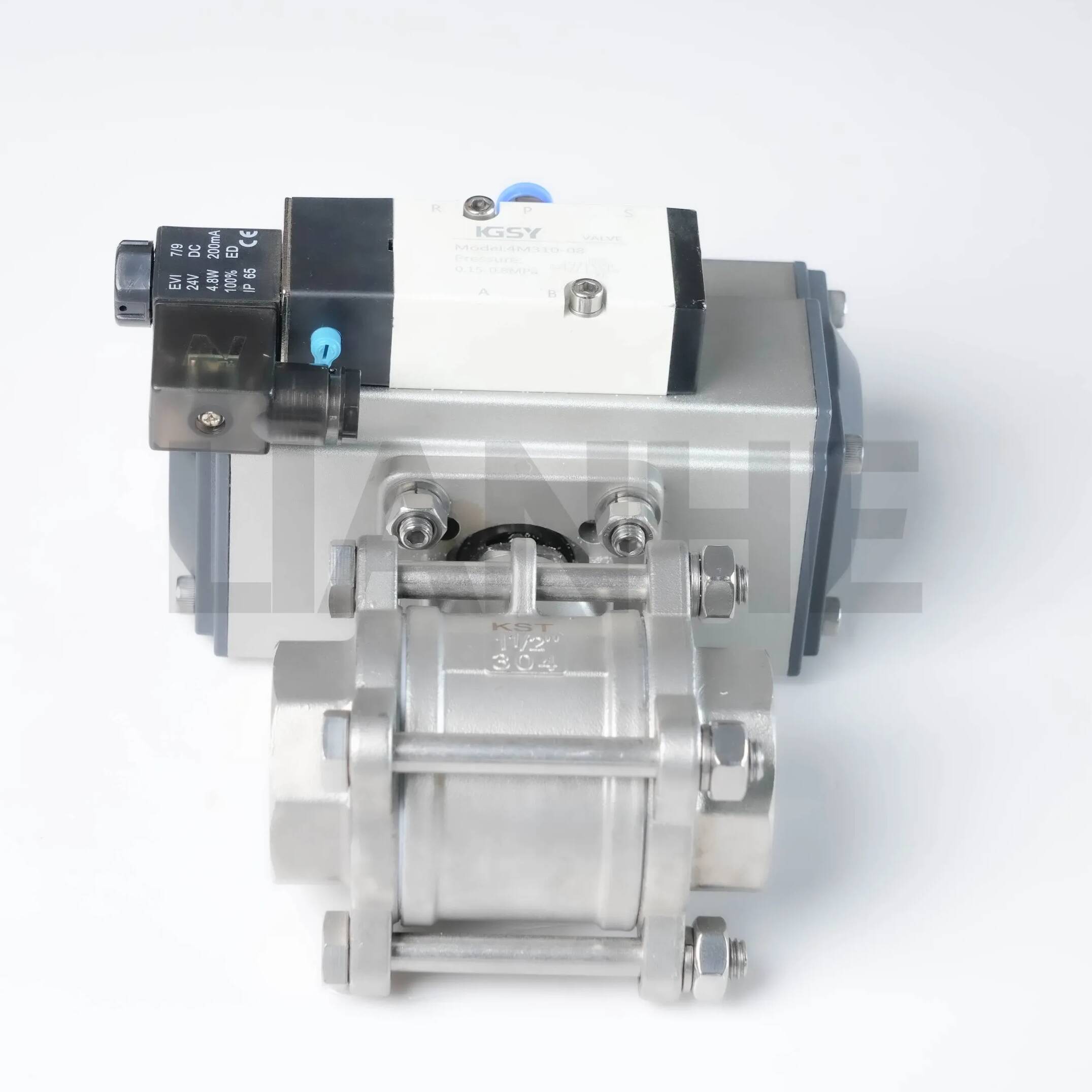

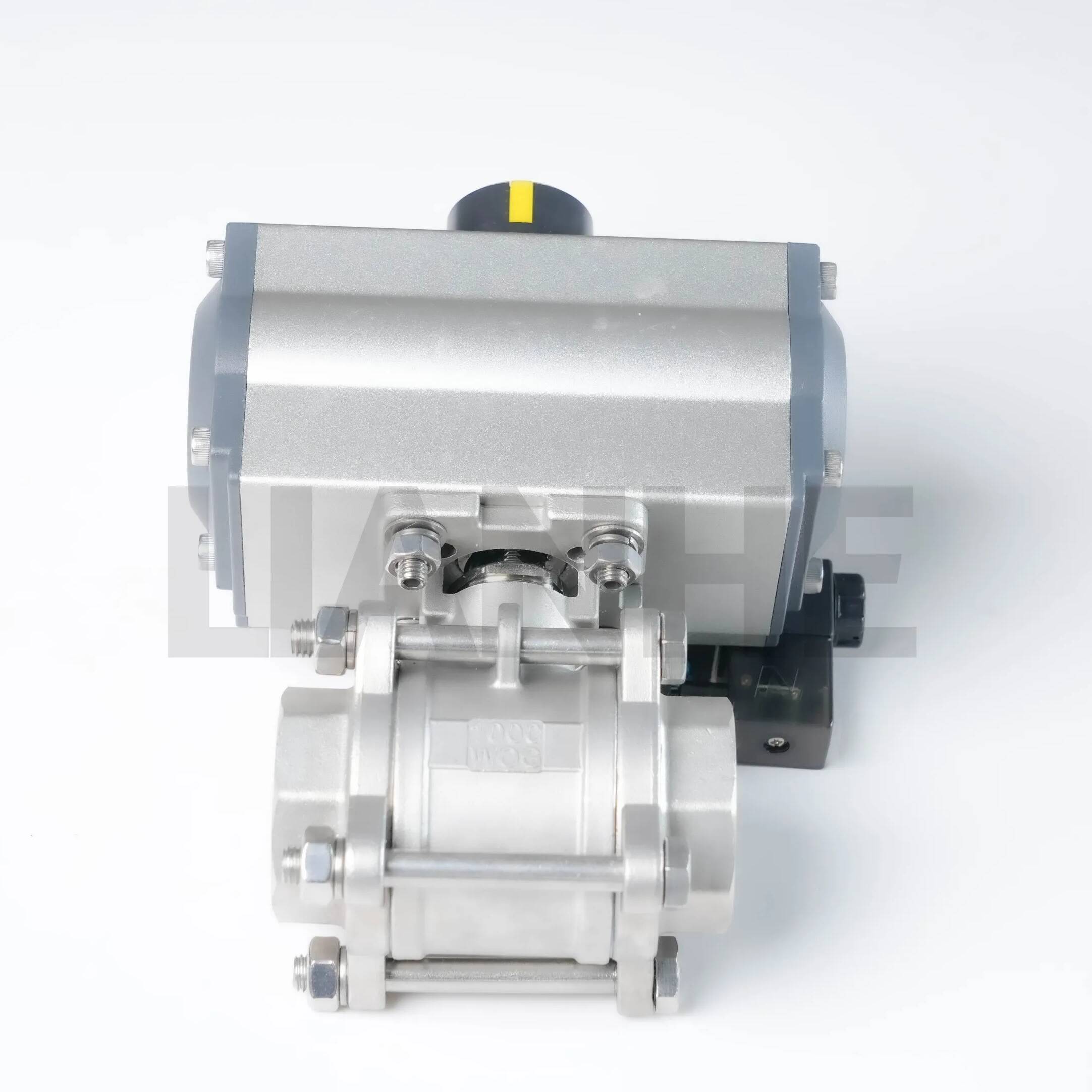

Valvola a sfera filettata in 3 pezzi ad azionamento pneumatico per l'automazione industriale

Panoramica

La valvola a sfera filettata in 3 pezzi ad azionamento pneumatico è una soluzione di controllo del flusso ad alta affidabilità progettata per un funzionamento rapido ed efficiente nei sistemi di automazione industriale. Realizzata in acciaio inossidabile 316, questa valvola è dotata di filettature NPT (ANSI B1.20.1) e di un attuatore pneumatico, che fornisce un rapido movimento di un quarto di giro di 90° per il controllo on/off in ambienti difficili e corrosivi.

Caratteristiche

Vantaggi dell'azionamento pneumatico:

Attuatore pneumatico a doppio effetto o con ritorno a molla (pressione dell'aria 5-8 bar), che offre funzionamento a prova di guasto (il ritorno a molla si chiude/apre in caso di perdita d'aria) e tempi di ciclo ≤3 secondi per valvole da 2".

La piattaforma di montaggio ISO 5211 garantisce la compatibilità con i marchi di attuatori globali (ad esempio Festo, SMC), con posizionatori opzionali per il controllo del flusso proporzionale.

Design resistente alla corrosione:

Corpo in acciaio inossidabile 316 (ASTM A316) con contenuto di molibdeno del 3,5%, resistente alla vaiolatura del cloruro in ambienti marini e chimici, con una superficie passivata che prolunga la durata del 30%.

La sede in PTFE con anello antiestrusione garantisce una chiusura a tenuta di bolle (API 598) a temperature comprese tra -40°C e 260°C (sede in RPTFE).

Connessioni filettate di precisione:

Filettature maschio/femmina NPT per un fissaggio sicuro del tubo, compatibile con tubi schedula 80 e raccordi per carichi pesanti, coppia nominale fino a 80 N·m per valvole da 2" per resistere alle forze dell'attuatore.

Lo spessore del corpo rinforzato sulle giunzioni filettate (1,3x standard) previene la deformazione durante il funzionamento pneumatico a ciclo elevato.

Sicurezza e conformità:

Il dispositivo antistatico (caricato a molla) garantisce la continuità elettrica per le applicazioni con gas, riducendo i rischi di scariche statiche in ambienti infiammabili.

Conforme a NACE MR0175 per servizio con gas acido e ATEX/IECEx per l'uso in atmosfere esplosive (Zona 1/21), con kit rompifiamma opzionali.

Applicazione

Ideale per l'automazione industriale ad alta velocità e alta affidabilità:

Petrolio e gas a monte: Chiusura rapida nei sistemi di controllo della testa pozzo e nelle linee di iniezione chimica, con acciaio inossidabile 316 resistente alla corrosione dell'H2S nei giacimenti di gas acido.

Cibo e bevande: Controllo igienico del flusso nelle linee di pastorizzazione e nei sistemi CIP (Clean-in-Place), conforme agli standard sanitari 3-A per il contatto diretto con gli alimenti.

Generazione di energia: Controllo pneumatico di scaricatori di condensa e linee di condensa in impianti a ciclo combinato, con attuazione rapida che riduce i picchi di pressione nei sistemi a turbina.

Supporto a terra aerospaziale: Controllo del carburante e del fluido idraulico nelle strutture di manutenzione degli aeromobili, con funzionamento pneumatico che garantisce prestazioni a prova di guasto in ambienti ad alta quota.

Domande frequenti

D: Quale pressione dell'aria è necessaria per l'attuatore?

UN:Funzionamento standard a 6 bar; minimo 5 bar, massimo 10 bar. Utilizzare un regolatore di pressione per mantenere prestazioni costanti.

D: La valvola può essere utilizzata nei sistemi a vuoto?

UN:Sì, la sede in PTFE fornisce una tenuta affidabile fino a un vuoto di 29" Hg, sebbene le sedi metallo su metallo siano consigliate per condizioni di vuoto estreme.

D: Come prevenire la corrosione dell'attuatore in ambienti costieri?

UN:Scegli un attuatore con corpo in alluminio verniciato epossidico o componenti in acciaio inossidabile e installa un filtro dell'aria a coalescenza per rimuovere l'umidità e le particelle di sale.

D: Qual è la dimensione consigliata del filtro dell'aria per l'attuatore??

UN:Utilizzare un filtro da 5μm per proteggere l'attuatore dalla contaminazione da particolato, garantendo un funzionamento regolare e una maggiore durata.
