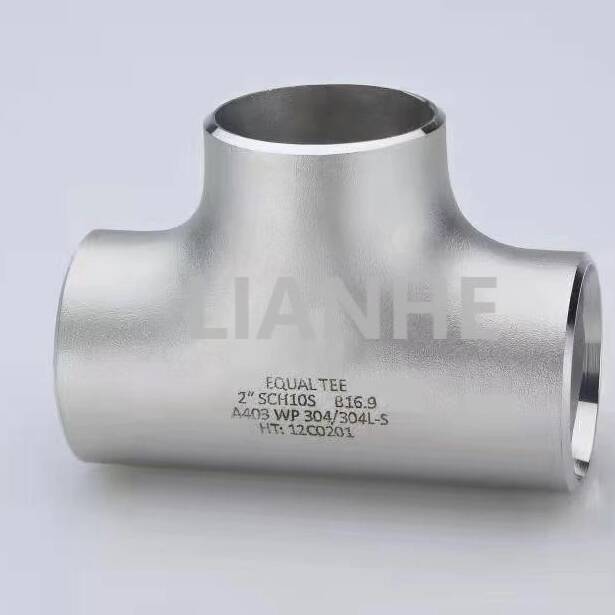

Il T Equal Tee in acciaio inossidabile per impieghi gravosi BW (saldatura di testa) è un robusto raccordo per tubi progettato per creare connessioni a tre vie in tubazioni industriali ad alta pressione e alta temperatura. Realizzato in acciaio inossidabile 304 o 316 senza saldatura, questo T uguale presenta estremità saldate di testa e dimensioni uniformi dei rami, garantendo una distribuzione equilibrata del flusso e l'integrità strutturale nelle applicazioni più impegnative.
Progettazione del flusso uniforme:
Diametri di diramazione uguali (ad esempio 4" x 4" x 4") garantiscono una divisione simmetrica del flusso, riducendo la turbolenza del 25% rispetto ai raccordi a T riducenti, ideale per sistemi multilinea che richiedono una pressione bilanciata.
La superficie interna liscia (Ra ≤1,6μm) e l'angolo di diramazione di 90° favoriscono il flusso laminare, riducendo al minimo la perdita di pressione in ambienti ad alto flusso.
Costruzione senza cuciture premium:
Estruso da un'unica billetta di acciaio inossidabile ASTM A312 (304/316), con una resistenza alla trazione minima di 515 MPa e una resistenza allo snervamento di 250 MPa.
Destinato a pressioni di esercizio fino a 2.500 PSI (acciaio inossidabile 316, schedula 80) e temperature da -46°C a 815°C, adatto per applicazioni con vapore, petrolio e gas.
Conformità alla saldatura di precisione:
Le estremità a saldare di testa con smusso di 37,5° soddisfano gli standard ANSI B16.9 e ASME B31.1, consentendo saldature a penetrazione completa per tubi schedula 40/80 nelle tubazioni di alimentazione e di processo.
Disponibili nelle dimensioni da 1" a 36" NPS, con spessori di parete personalizzati per applicazioni di grado nucleare (ASME BPVC Sezione III).
Resistenza alla corrosione:
La variante in acciaio inossidabile 316 con lega di molibdeno resiste alla vaiolatura in mezzi ricchi di cloruro, mentre il 304 è adatto per ambienti non corrosivi come i sistemi di aria compressa.
Ideale per una distribuzione equilibrata del flusso nelle tubazioni industriali:
Lavorazione di petrolio e gas: Creazione di collegamenti a tre vie in sistemi di separazione e reti di scambiatori di calore, conformi alla norma NACE MR0175 per il servizio gas acido.
Generazione di energia: Distribuzione del vapore dai collettori alle turbine e alle apparecchiature ausiliarie negli impianti termici, con acciaio inossidabile 304 resistente all'ossidazione a 550°C.
Elaborazione chimica: Divisione del flusso nelle linee di alimentazione dei reattori e nei sistemi di miscelazione, con acciaio inossidabile 316 conforme agli standard cGMP per la produzione farmaceutica.
Trattamento delle acque: Distribuzione dell'acqua dalla rete principale a più unità di filtrazione negli impianti comunali, resistendo all'acqua clorata e ai picchi di alta pressione.
D: È possibile utilizzare T uguali per ridurre il flusso?
UN:No, i T uguali servono per un flusso bilanciato; utilizzare T di riduzione quando il diametro del ramo è diverso dalla linea principale.
D: Qual è la spaziatura di supporto consigliata per i T di grande diametro??
UN:Installare supporti entro 1,5 volte il diametro del tubo dal raccordo a T per ridurre al minimo lo stress sulle giunzioni delle diramazioni, soprattutto nei tratti orizzontali.
D: Come prevenire il deterioramento della saldatura nei T in acciaio inossidabile 304?
UN:Utilizzare 304L (a basso tenore di carbonio) per applicazioni saldate per evitare la corrosione intergranulare o applicare un trattamento termico post-saldatura per sezioni spesse.
D: Sono disponibili rivestimenti resistenti al fuoco?
UN:Sì, è possibile applicare rivestimenti intumescenti (conformi a ASTM E119), che forniscono una resistenza al fuoco di 2 ore per collegamenti critici di tubazioni.
