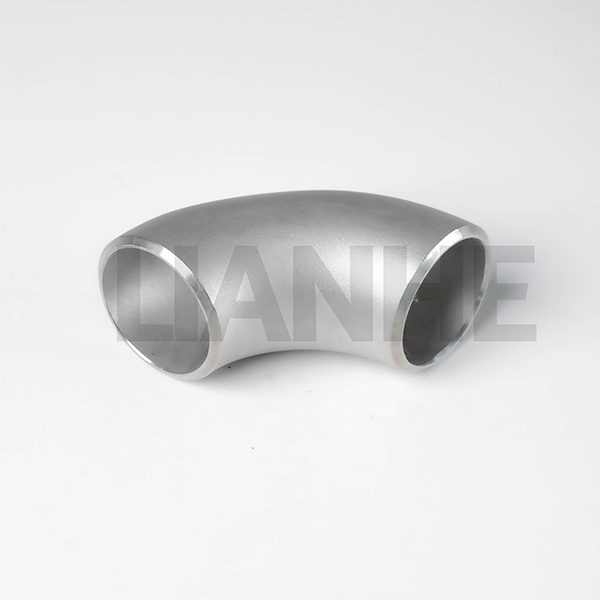

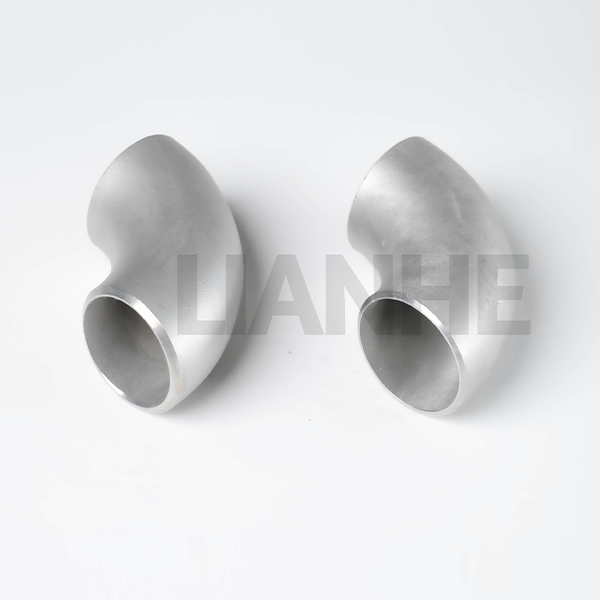

Il gomito LR (a lungo raggio) a 90 gradi BW (saldatura di testa) in acciaio inossidabile ad alta pressione è un raccordo per tubi di precisione progettato per sistemi di tubazioni ad alta pressione e ad alta integrità in cui l'efficienza del flusso e la stabilità strutturale sono fondamentali. Costruito in acciaio inossidabile 304 o 316 senza saldature, questo gomito presenta un raggio 1,5D ed estremità saldate di testa (conforme ANSI B16.25), garantendo una perdita di pressione minima e la massima resistenza alla fatica nelle applicazioni critiche.
Design senza cuciture di alta qualità:
Estruso da un'unica billetta di acciaio inossidabile (304/316), eliminando cordoni di saldatura e punti deboli, con una resistenza alla trazione minima di 515 MPa e un allungamento ≥ 30%.
Estremità a saldare di testa con smusso di precisione (37,5° ±1,5°) per saldature a piena penetrazione, conformi ai codici ASME B31.1 (power piping) e B31.3 (process piping).
Ingegneria del flusso e dello stress:
Il raggio della linea centrale 1,5D (conforme ANSI B16.9) riduce la resistenza al flusso del 20% rispetto ai gomiti standard, con una superficie interna idroformata (Ra ≤1,6μm) per il flusso laminare.
Le sezioni rinforzate del tallone e della punta (spessore della parete 1,2x) resistono alle forze di dilatazione termica e alle vibrazioni, fondamentali per i collegamenti di pompe e compressori nelle raffinerie.
Prestazioni in ambienti estremi:
La variante in acciaio inossidabile 316 con il 2% di molibdeno resiste alla vaiolatura in ambienti ricchi di cloruro (ad esempio acqua di mare, salamoia), con una superficie passivata che riduce i tassi di corrosione del 40%.
Approvato per pressioni fino a 2.500 PSI (programma 80, acciaio inossidabile 316) e temperature da -196°C (GNL) a 650°C (vapore), con trattamento termico opzionale per resistenza allo scorrimento ad alta temperatura.
Garanzia di qualità:
Test radiografici (RT) al 100% delle saldature (ove applicabile) e controlli dimensionali tramite scansione laser 3D, garantendo la conformità alla norma ISO 9001:2015 e alle specifiche specifiche del cliente.
Ideale per progetti industriali e infrastrutturali mission-critical:
Trasmissione di petrolio e gas: Gasdotti ad alta pressione e linee di processo di raffineria, con acciaio inossidabile 316 conforme a NACE MR0175 per il servizio di gas acido.
Energia nucleare: Linee del refrigerante secondario nei reattori nucleari, conformi alla norma ASME BPVC Sezione III (Classe 2/3) per i componenti legati alla sicurezza.
Sistemi di carburante aerospaziale: Tubazioni del carburante ad elevata purezza nelle apparecchiature di supporto a terra degli aerei, con acciaio inossidabile 304 conforme a SAE AS4059 per raccordi aerospaziali.
Propulsione marina: Linee di raffreddamento del motore in grandi recipienti, con acciaio inossidabile 316 che resiste all'erosione da cavitazione e alla corrosione dell'acqua salata per oltre 20 anni.
D: Qual è il raggio di curvatura minimo per questo gomito??
UN:Il design a lungo raggio (LR) ha un raggio di curvatura pari a 1,5 volte il diametro del tubo (ad esempio, 152 mm per 4" NPS), garantendo la conformità con ANSI B16.9 per i gomiti LR standard.
D: Questi gomiti possono essere formati a freddo per angoli personalizzati?
UN:No, la formatura a freddo può compromettere l'integrità del materiale. Angoli personalizzati (ad esempio 60°, 30°) sono disponibili tramite processi di formatura a caldo per progetti specifici.
D: Come verificare la corrosione interna nell'uso a lungo termine?
UN:Utilizzare annualmente il test dello spessore a ultrasuoni (UT) per monitorare l'assottigliamento delle pareti, soprattutto nelle aree esposte a mezzi abrasivi o fluidi corrosivi.
D: Esistono opzioni non magnetiche per applicazioni sensibili?
UN:Sì, l'acciaio inossidabile 316L offre una bassa permeabilità magnetica (≤2,0 μH/m), adatto per strutture MRI e sistemi magnetici criogenici.
