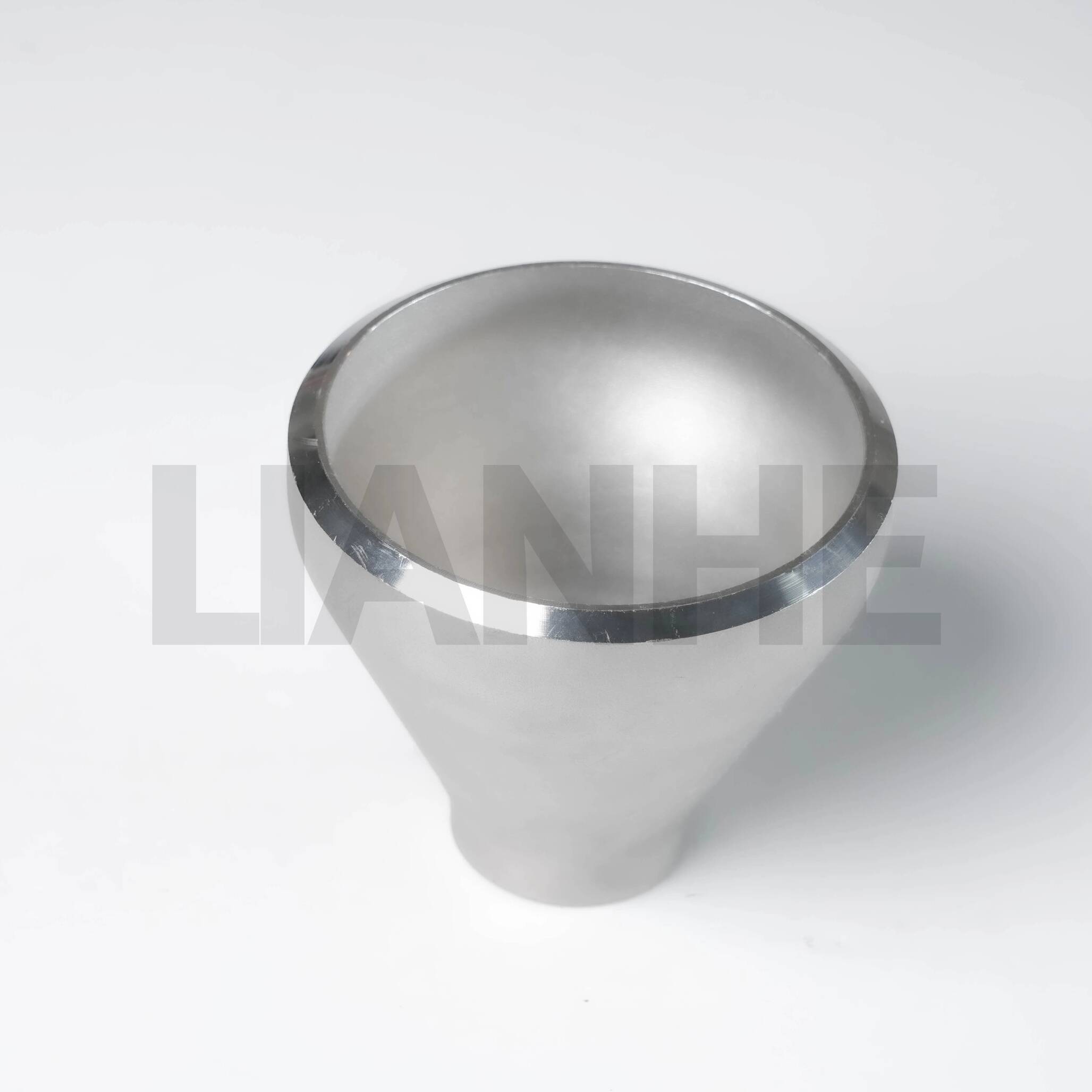

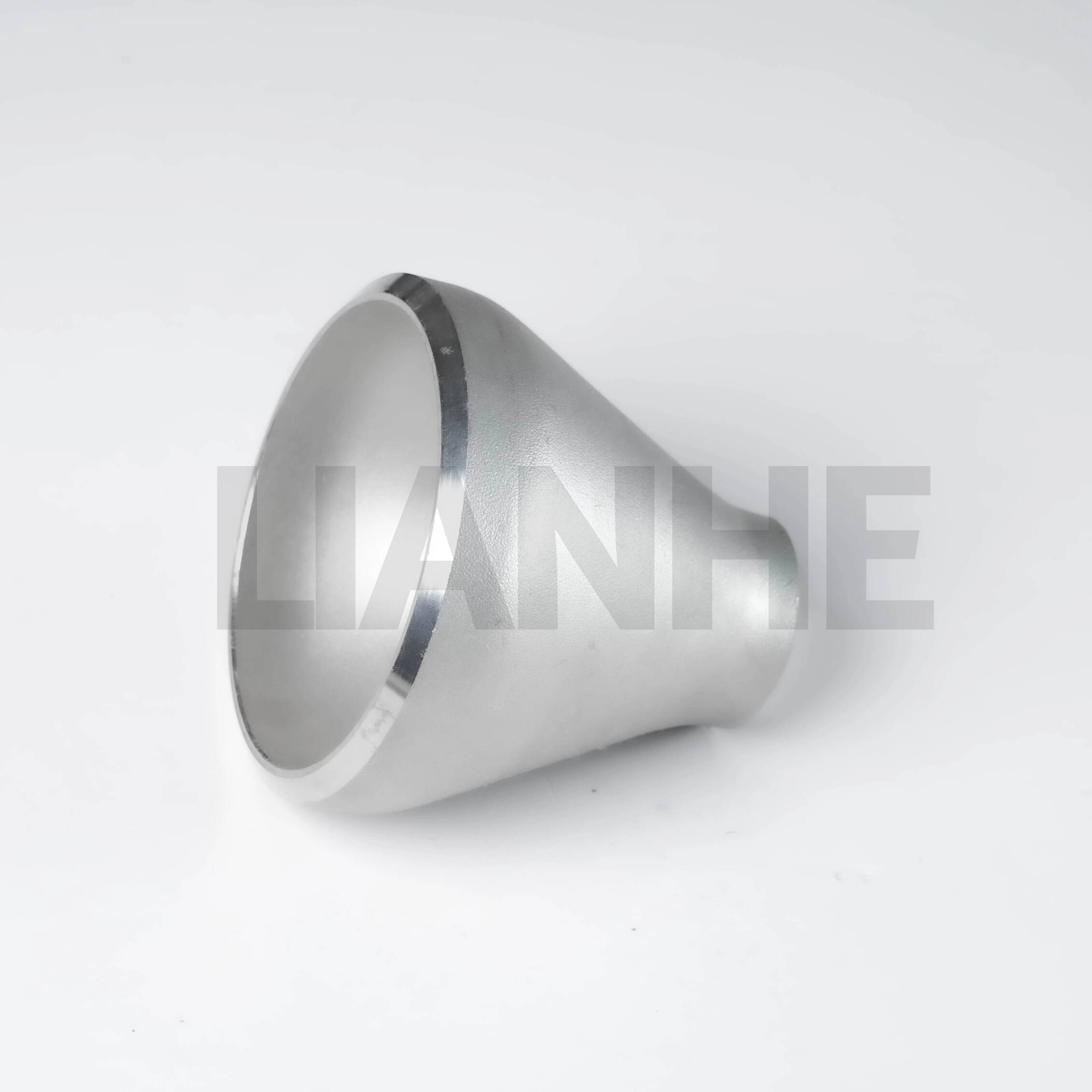

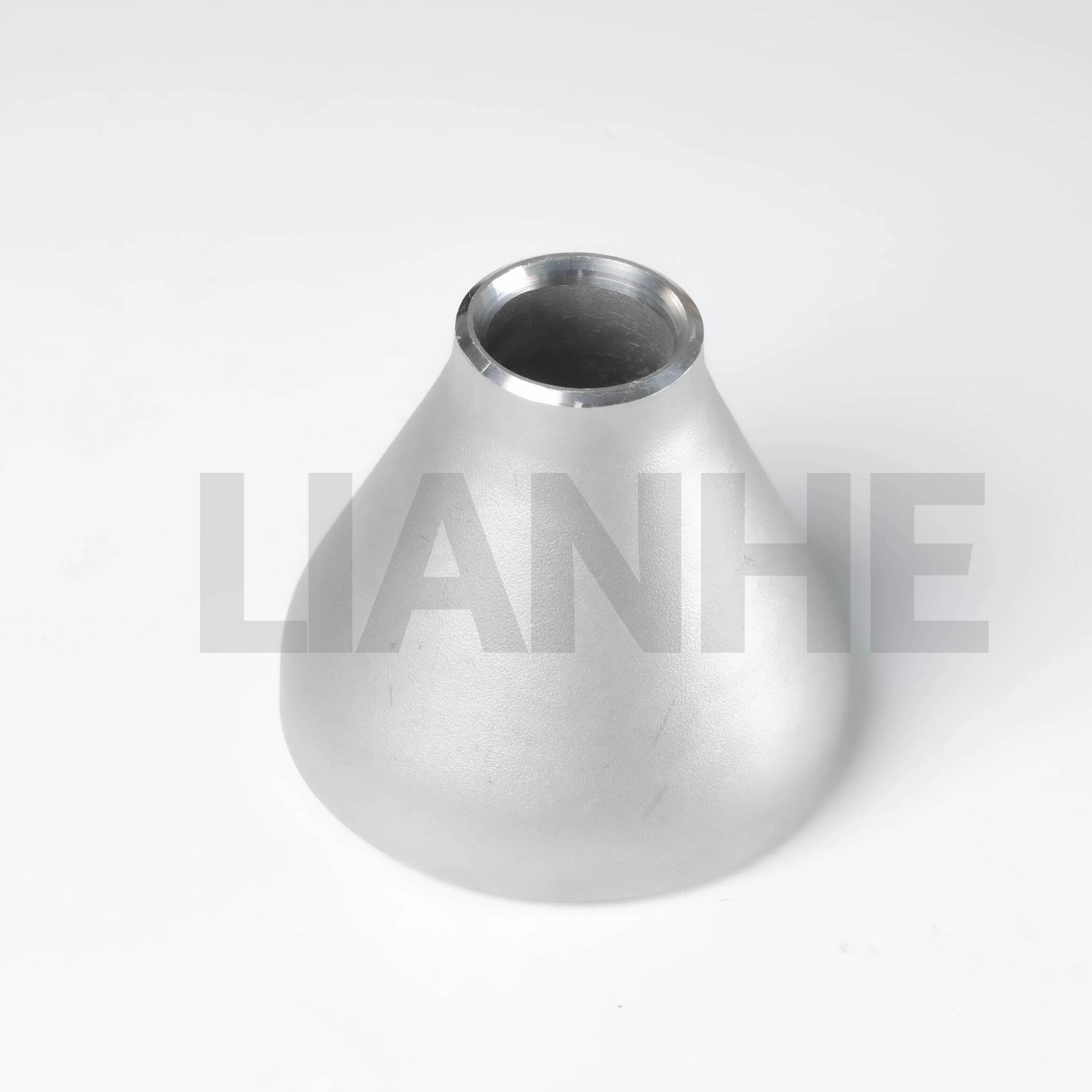

Il riduttore concentrico BW (saldatura di testa) in acciaio inossidabile ad alta pressione è un raccordo per tubi progettato con precisione progettato per collegare tubi di diverso diametro in sistemi ad alta pressione e alta temperatura mantenendo un flusso regolare e l'integrità strutturale. Costruito in acciaio inossidabile 304 o 316 senza saldature, questo riduttore presenta un design concentrico (spessore di parete uniforme) ed estremità saldate di testa, che lo rendono ideale per applicazioni che richiedono turbolenza e concentrazione di sollecitazioni minime.
Costruzione senza cuciture premium:
Prodotto in acciaio inossidabile ASTM A312 (304 per uso generale, 316 per mezzi corrosivi), con una resistenza alla trazione minima di 515 MPa e una resistenza allo snervamento di 205 MPa.
Il corpo senza giunture elimina i punti deboli, adatto a pressioni di esercizio fino a 2.500 PSI (programma 80, acciaio inossidabile 316) e temperature da -46°C a 815°C.
Vantaggi del design concentrico:
La riduzione uniforme del diametro (ad esempio da 6" a 4") garantisce una transizione simmetrica del flusso, riducendo la turbolenza del 20% rispetto ai riduttori eccentrici, ideali per i sistemi a predominanza di liquidi.
La superficie interna liscia (Ra ≤1,6μm) riduce al minimo la perdita di pressione e previene l'accumulo di sedimenti nelle tubazioni.
Conformità dell'installazione:
Le estremità a saldare di testa con smusso di 37,5° soddisfano gli standard ANSI B16.25 e ASME B16.9, adatte per processi di saldatura GTAW (TIG) e GMAW (MIG) in tubazioni critiche.
Disponibili nelle misure da 1" a 48" NPS, con rapporti di riduzione da 2:1 a 4:1, compatibili con tubi schedula 40/80/160.
Resistenza alla corrosione:
La variante in acciaio inossidabile 316 con il 3,5% di molibdeno resiste alla vaiolatura in ambienti ricchi di cloruro (ad esempio acqua di mare, salamoia), con una superficie passivata che prolunga la durata del 30%.
Ideale per tubazioni industriali che richiedono transizioni di diametro uniformi:
Trasmissione di petrolio e gas: Riduzione delle dimensioni dei tubi nei gasdotti ad alta pressione e nelle linee di processo delle raffinerie, in conformità con NACE MR0175 per il servizio di gas acido.
Generazione di energia: Collegamento di turbine a vapore a linee di condensa di diametro inferiore in impianti termici, con acciaio inossidabile 304 resistente all'ossidazione a 550°C.
Elaborazione chimica: Transizione tra ingressi/uscite del reattore in ambienti corrosivi, conforme agli standard cGMP per le superfici pulibili nella produzione farmaceutica.
Trattamento delle acque: Riduzione dei diametri nelle condutture idriche ad alto flusso e nelle pompe per acque reflue, con acciaio inossidabile 316 resistente all'acqua clorata e ai particolati abrasivi.
D: Quando dovrei utilizzare un riduttore concentrico o eccentrico?
UN:Utilizzare riduttori concentrici per sistemi solo liquidi per mantenere la simmetria del flusso; i riduttori eccentrici sono migliori per le miscele gas-liquido per evitare sacche d'aria.
D: Questo riduttore può essere utilizzato in tubazioni verticali?
UN:Sì, i riduttori concentrici sono adatti per installazioni verticali, ma assicurano un supporto adeguato per evitare sollecitazioni sui giunti di saldatura.
D: Qual è lo spessore minimo della parete per i riduttori schedula 160??
UN:Lo spessore della parete varia in base alle dimensioni (ad esempio, la schedula 160 da 1" ha una parete di 3,73 mm), dettagliata in ASME B16.9 per valori di pressione precisi.
D: Sono disponibili rapporti di riduzione personalizzati?
UN:Sì, è possibile produrre rapporti non standard (ad esempio da 3" a 1,5") su ordinazione, con tempi di consegna generalmente di 10-15 giorni lavorativi.
