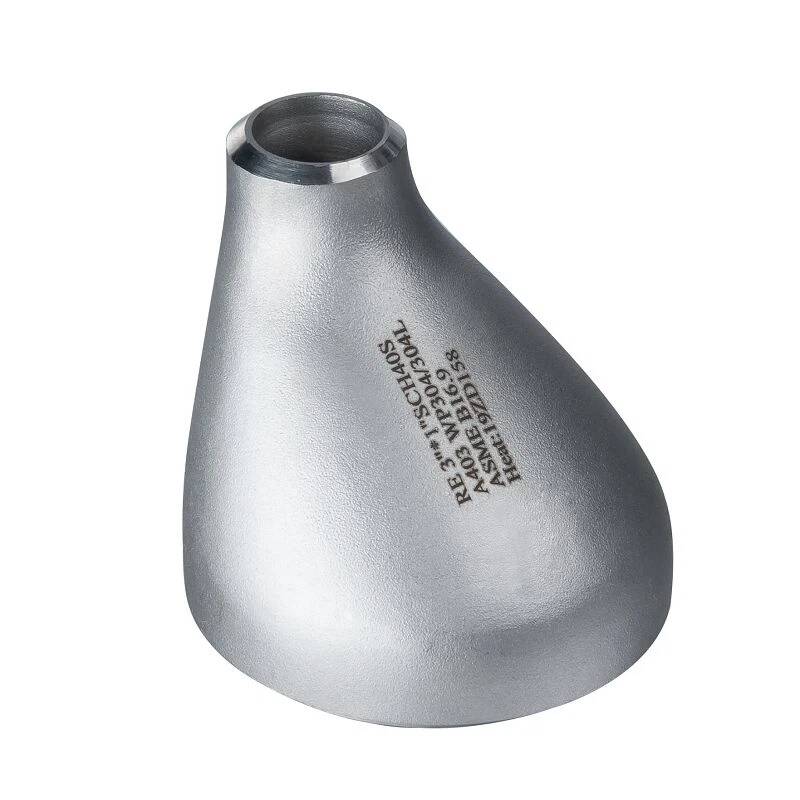

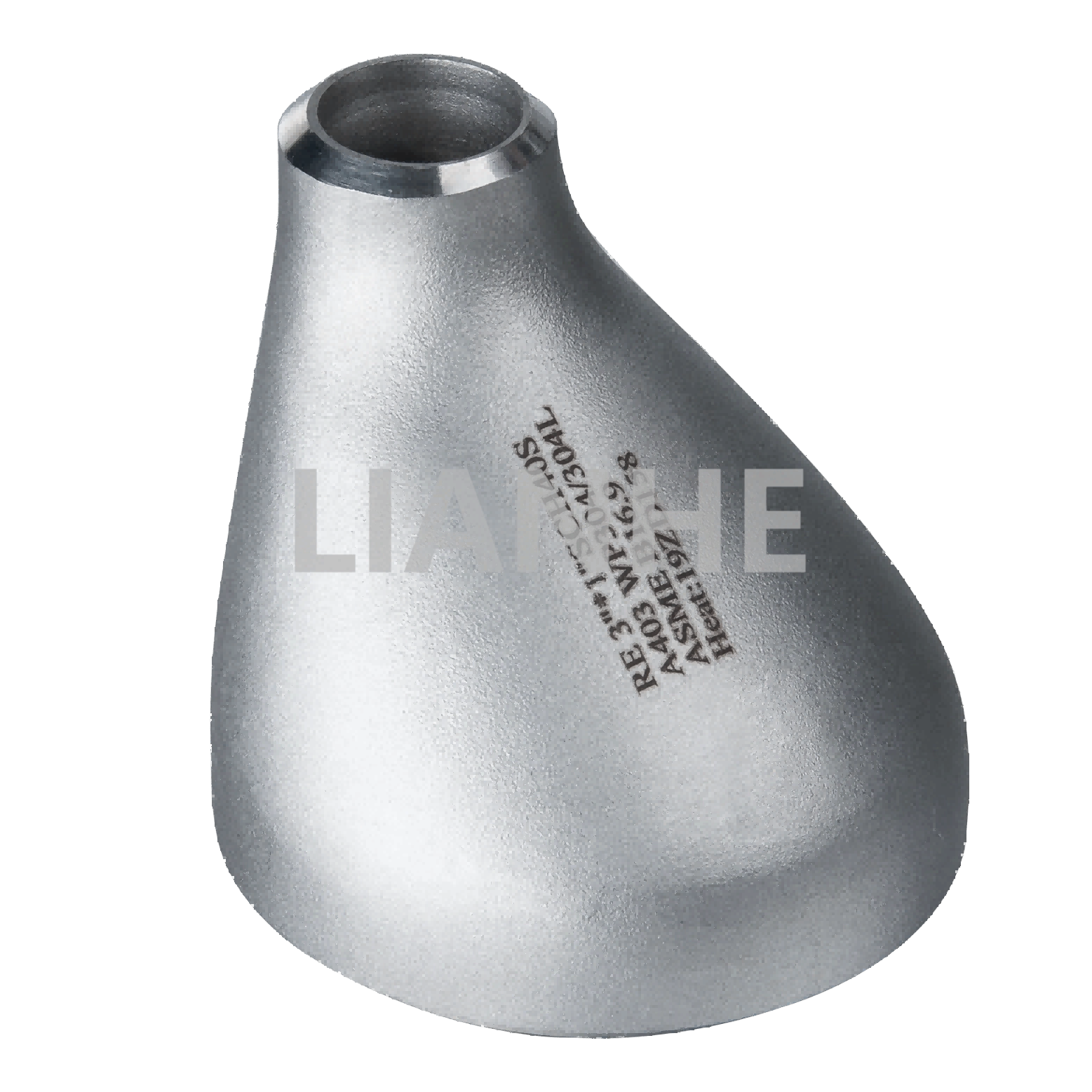

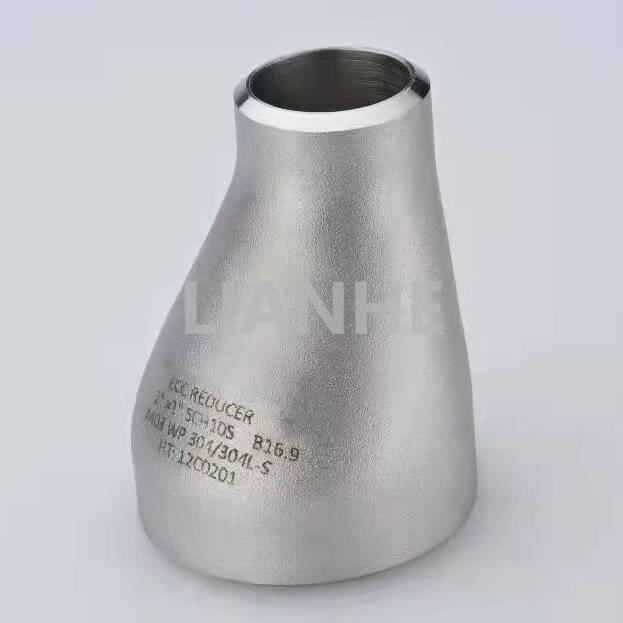

Il riduttore eccentrico BW (saldatura di testa) in acciaio inossidabile ad alte prestazioni è un raccordo specializzato progettato per collegare tubi di diverso diametro in sistemi che trasportano miscele gas-liquido, riducendo al minimo l'accumulo di aria e la perdita di pressione. Costruito in acciaio inossidabile 304 o 316 senza saldature, questo riduttore presenta un design eccentrico (linea centrale sfalsata) ed estremità saldate di testa, che lo rendono ideale per tubazioni orizzontali in cui la ritenzione di liquidi è fondamentale.
Vantaggi del design eccentrico:
La forma asimmetrica (parte superiore piatta, fondo curvo) impedisce l'accumulo di gas nelle linee orizzontali, riducendo il flusso degli sfridi e migliorando la stabilità del flusso nei sistemi bifase.
Il raggio di transizione uniforme (1,5 volte il diametro del tubo) garantisce un flusso laminare, con una perdita di pressione inferiore del 15% rispetto ai riduttori concentrici standard nei flussi dominati dal gas.
Costruzione in materiale robusto:
Acciaio inossidabile ASTM A312 (304/316) con ricottura in soluzione per una microstruttura uniforme, resistente alla tensocorrosione in ambienti con pH elevato e cloruro.
Destinato a pressioni di esercizio fino a 2.000 PSI (acciaio inossidabile 316, schedula 80) e temperature da -196°C (GNL) a 650°C (vapore).
Estremità di saldatura di precisione:
Estremità con saldatura di testa conformi ad ANSI B16.25, che consentono saldature a piena penetrazione per tubi schedula 40/80, con test radiografici (RT) opzionali per applicazioni critiche.
Disponibili nelle dimensioni da 2" a 36" NPS, con rapporti di riduzione comuni (ad esempio, da 10" a 8", da 6" a 4") e dimensioni personalizzate su richiesta.
Resistenza alla corrosione e all'usura:
La variante in acciaio inossidabile 316 con lega di molibdeno resiste alla vaiolatura in acqua di mare e mezzi acidi, mentre il 304 è ideale per uso industriale generale.
Perfetto per sistemi a flusso bifase e tubazioni orizzontali:
Petrolio e gas a monte: Riduzione dei diametri delle linee di flusso e dei separatori della testa pozzo, evitando l'intrappolamento del gas nei percorsi orizzontali per mantenere una produzione efficiente.
Sistemi HVAC: Collegamento di reti di acqua refrigerata di grande diametro a linee a serpentina più piccole in edifici commerciali, con design eccentrico che riduce al minimo la formazione di bolle d'aria.
Elaborazione chimica: Transizione tra le uscite delle colonne di distillazione e i tubi di trasferimento nelle raffinerie, garantendo un flusso regolare delle miscele vapore-liquido.
Ingegneria marina: Riduzione delle dimensioni delle linee di sentina e di zavorra sulle navi, con l'acciaio inossidabile 316 che resiste alla corrosione dell'acqua salata e al carico dinamico.
D: In che modo il design eccentrico previene l'accumulo di gas??
UN:La superficie superiore piatta consente al gas di fluire lungo la parte superiore del tubo, mentre il liquido rimane nella parte inferiore, riducendo il flusso di residui nelle installazioni orizzontali.
D: Questo riduttore può essere utilizzato in tubazioni verticali?
UN:Sebbene sia principalmente per uso orizzontale, può essere installato verticalmente, sebbene i riduttori concentrici siano più adatti per applicazioni verticali.
D: Qual è la preparazione di saldatura consigliata per i riduttori a pareti spesse??
UN:Utilizzare una scanalatura a J o una scanalatura a U per pareti >12 mm per garantire la penetrazione completa, seguendo le linee guida sulla saldatura ASME BPVC Sezione IX.
D: Esistono opzioni non magnetiche per applicazioni sensibili?
UN:Sì, l'acciaio inossidabile 316L offre una bassa permeabilità magnetica, adatto per l'uso vicino a separatori magnetici e apparecchiature per risonanza magnetica.
